Плиты перекрытия виды: Виды плит перекрытия, вес, максимальная длина и ширина, несущая способность (нагрузка)

Типы плит перекрытия.

Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

1. Многопустотные плиты перекрытия

Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине. Они практически всегда имеют круглое сечение (хотя существуют плиты и с овальным сечением, ПГ, например). Также характерно изготовление углубленных пазов по боковым граням. Производство многопустотных плит перекрытия четко определяется ГОСТом. Регламентируется длина и ширина плиты. Также существуют определенные требования к армированию. Возможно, использовать арматуру только определенного класса. И она обязательно должно иметь антикоррозийное покрытие.
Многопустотные плиты перекрытия имеют широчайшую сферу применения и могут быть использованы во всех типах сооружений (как жилых, так и нежилых).
Чтобы разобраться, для чего предназначена та или иная плита, достаточно обратить внимание на ее маркировку, которая обычно наносится сбоку или сверху плиты. Это группы цифр и букв, в которых первое значение указывает тип плиты, размеры в дециметрах, второе – номер несущей способности или расчетную нагрузку в килопаскалях, класс стали арматуры, вид бетона и третье – дополнительные параметры, если оны важны.
К примеру, существуют многопустотные плиты перекрытия (ПБ, ПК, НВ) высотой 220 мм. Их маркировка будет выглядеть следующим образом: П 63-12-8, h=220мм, L=6270мм, В=1290мм, рассчитана на нагрузку 800кг/м2.

1.1 Многопустотные плиты маркировки ПБ

ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК

ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину. Нагрузка, которую в состоянии выдержать такие плиты составляет от 6 до 12 килопаскалей, не считая собственного веса. Такие плиты производят из предварительно напряженного железобетонного сырья путем заливки в формы и последующего виброуплотнения с финальной термообработкой.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.
• НВК — плиты с двумя рядами армирования, длиной от 6000 до 9000 мм и расчетной нагрузкой — от 300 до 2200 кгс/м2.
• НВКУ — плиты с двумя рядами армирования, длиной от 9000 до 12000 мм и расчетной нагрузкой от 300 до 1250 кгс/м2.
• 4НВК — плиты с двумя рядами армирования, длиной от 6000 до 16200 мм и расчетной нагрузкой от 300 до 2500 кгс/м2.
Такие виды плит не предусматривают наличие монтажных петель и закладных деталей. Установка их производится канатными стропами.

2. Облегченные плиты перекрытия

Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3.1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.
Что же касается физических свойств, которыми обладают такие плиты, то, это можно назвать их главным достоинством. Они имеют прекрасные звуко- и теплоизоляционные характеристики, за счет дополнительного армирования отличаются высокой прочностью, а также меньшим весом.
Основной задачей при разработке такого типа плит было уменьшение нагрузки на фундамент сооружений. А также возможность увеличить объем зданий. Это удалось за счет производства таких плит меньшей высоты. Их высота составляет 160 мм (стандартные же плиты имеют 220 мм).
Таким образом, можно говорит о том, что облегченные плиты выигрывают в сравнении со стандартными. Кроме явных плюсов в их характеристиках, по подсчетам специалистов определено, что строительство с использованием таких плит может быть в среднем на 15% экономнее. Маркировка облегченной плиты будет такой: ПБО 63-12-8, h=160мм, L=6280мм, В=1190мм, рассчитана на нагрузку 800кг/м2.
Кроме этого производят и безопалубочные многопустотные плиты перекрытия (ПБ). Это такие конструкции, которые изготавливаются на специальной линии стендовым методом. Содержимое линии нарезается на части с помощью алмазного диска. Такие плиты отличаются ровной поверхностью, могут изготавливаться как с монтажными петлями, так и без них. Сфера применения таких плит — несущие конструкции промышленных и жилых сооружений из кирпича, блоков, монолитные и каркасные здания. Высота безопалубочных плит составляет 220 мм и рассчитаны они на опору с двух сторон. Они значительно прочнее стандартных плит ПК за счет использования напряженного армирования при изготовлении. Маркировка у них такова: ПБ 90-12-12, h=220мм, L = 9000мм, В = 1200мм, рассчитана на нагрузку 1200 кг/м2.

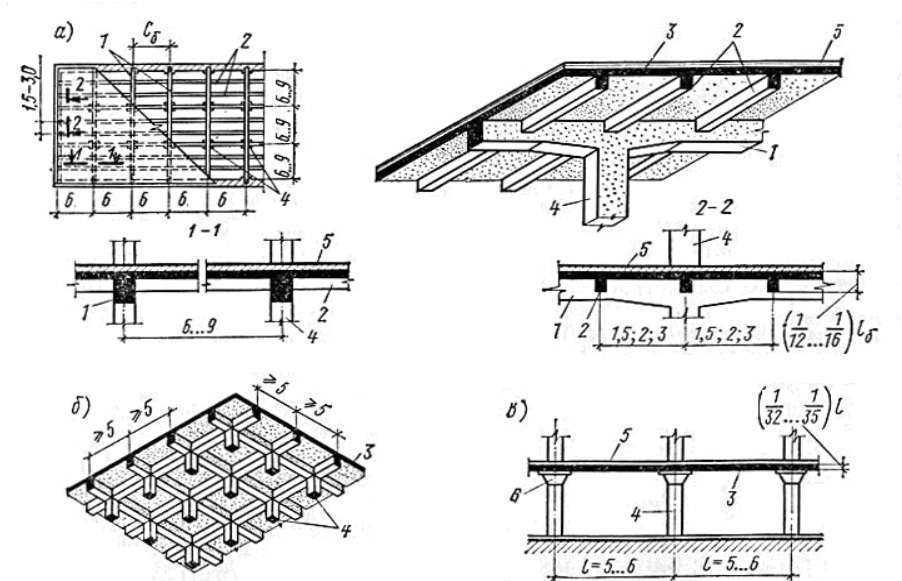

3. Полнотелые плиты перекрытия
Такие плиты еще называются монолитными. Несложно догадаться, что в отличии от пустотных они представляют собой целостную конструкцию. Существует три вида полнотелых плит:
• ребристые;
• кесонные;
• безбалочные.
А теперь подробнее:

3.1 Ребристые плиты перекрытия

Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой. Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях.
Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.
Также в их производстве используется как легкий, так и тяжелый бетон.
Все их характеристики отражаются в маркировке, где есть обозначение типоразмера (1П с опорой на полки ригелей, 2П — на верх ригелей), расчетной нагрузки плиты, вид стали для арматуры и для бетона, наличие отверстий. Например, 2 П1-3 АIIIвт.

3.2 Кессонные плиты перекрытия

Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

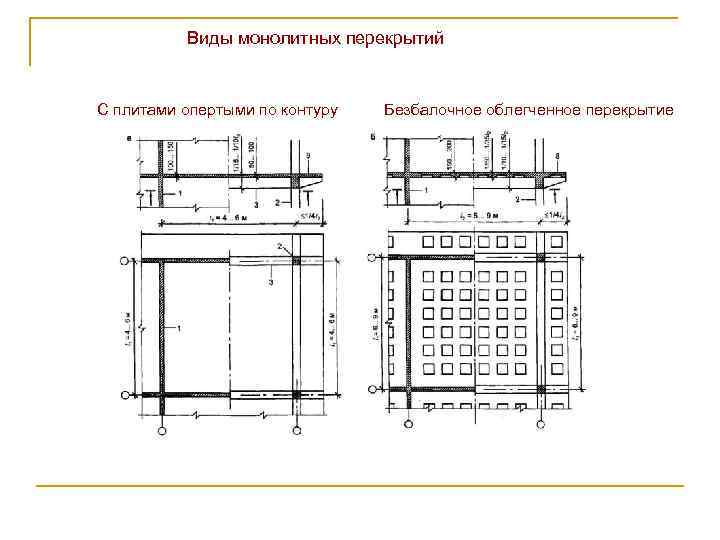

3.3 Безбалочные плиты перекрытия

Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.
Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

Плиты перекрытия ПК – виды, различия, особенности применения

Пустотные опалубочные плиты перекрытия получили широкое распространение в современном строительстве. Изделия используются для возведения объектов промышленного и гражданского комплекса, задействуются для строительства ряда объектов инфраструктуры. Сборный железобетон сохранил высокую популярность и актуальность для современной архитектуры, представляя собой основу для большинства зданий и сооружений.

Достоинства и преимущества

Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.

Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.

При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:

• сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
• высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
• повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
• высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
• использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
• конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
• высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
• изделия отличаются доступными ценами. Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
• высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.

Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.

Технология изготовления плит ПК

Для изготовления бетонных плит ПК используют специальную каркасную конструкцию в виде стальной опалубки. При этом в зависимости от марки изделия имеют длину от 1200 мм до 9000 мм при толщине 220 мм. Ширина плит варьируется от 1000 мм до 1800 мм. В ходе производства плит используется техника армирования. Изготовленный преднапряженный каркас, выполненный из стержней, располагается внутри опалубки и заливается бетоном марки М200. Для получения высокого качества плотность бетона увеличивается при помощи уплотняющих состав смеси вибрационных механизмов. Наиболее эффективной при этом является вибрация всей формы. Сушка плит осуществляется в условиях завода-изготовителя в специальном технологическом боксе, поддерживающем необходимые гидротермические условия в виде 100%-й влажности и температуры на уровне 80ºС. Спустя 7-12 часов температура сушки плавно понижается. Готовые изделия извлекаются из формы посредством фиксации за специальные стальные проушины, предназначенные для проведения работ по перемещению и монтажу плит. После застывания плита имеет вес около 300 кг/м2, который учитывается при расчете нагрузки на фундамент здания или объекта. Для типовых изделий нормативное значение нагрузки составляет 800 кгc/м2. Готовые панели маркируются и снабжаются технической документацией.

Как правило, изделия, производимые в заводских условиях, отличаются повышенной прочностью, надежностью, показателями морозостойкости и влагоустойчивости, имеют запас надежности и долговечности. При необходимости для повышения прочности пустоты плит ПК могут замоноличиваться.

Готовые плиты перекрытия могут иметь прогиб, величина которого составляет 1/150 часть длины. Такие изделия не относятся к бракованным и подлежат использованию в общей массе. Так, например, для изделий длиной 9 метров допустимая величина прогиба насчитывает 6 мм.

Последние нормативные требования к плитам перекрытий ПК прописаны в отраслевом стандарте ГОСТ 9561 в редакции 2016 года.

Конструктивные особенности

В отличие от прочих марок плит изделия ПК реализуются по безопалубочной технологии. Конструктивно изделия оснащаются технологическими пустотами. При этом в отличие от прочих панелей в изделиях ПК предусмотрены специальные проушины, необходимые для подъема, перемещения и позиционирования изделия в процессе реализации этапа монтажных работ. Таким образом, достигается удобство при использовании определенная экономия, позволяющая снизить затраты, обусловленные необходимостью использования специальных подъемных траверс. Это усложняет процесс строительства и способствует его удорожанию.

Критерии выбора плит ПК

Процесс выбора пустотных перекрытий представляет собой анализ характеристик объекта возводимой недвижимости, который реализуется на этапе проектных работ специалистом строительной компании или профессиональным архитектором.

Критериями выбора марки плит являются основные технические характеристики возводимых объектов, среди которых:

• несущая способность. В стандартном исполнении подавляющее большинство типовых перекрытий марки ПК обладает несущей способностью величиной 800 кгс/м2;
• прочность перекрытий. Параметр механической прочности формируется на этапе изготовления. Плиты ПК и изготавливаются на основе стандартных бетонных растворов марок М200 – М300;
• вес перекрытий. При проектировании зданий необходимо учитывать массу плит, которая оказывает естественное давление на фундамент здания. Изделия марки ПК являются наиболее облегченными и оказывают наименьшее давление на фундамент, имея массу в пределах от 280 до 310 кгc/м2;
• габариты изделий. Стандартная длина плит марки ПК насчитывает 7200 мм, максимальная составляет 9000 мм. Их использование обусловлено габаритами возводимых зданий и сооружений. При больших размерах необходимо формировать несущие стены внутри или применять к установке перекрытия другого типа;
• число точек опирания. Перекрытия марки ПК являются наиболее универсальными, имея в модельном ряду изделия, предназначенные для опирание на две (ПК), три (ПКТ) и четыре (ПКК) стороны, позволяя вести проектирование с вариативными параметрами;
• объемы дополнительных работ также различаются. Плиты ПК изготавливаются с применением железных форм в виде опалубка, в который заливается раствор. В результате их поверхность имеет определенное число дефектов, которые нуждаются в отделке;
• Плиты ПК в ходе работы не могут подвергаться резке, которая влечет за собой снижение их несущей способности и прочности;
• плиты ПК имеют наибольшие технологические пустоты, которые позволяют пометить в них максимальное число коммуникаций здания, в число которых входит не только электропроводка, но и трубы с холодной или горячей водой, канализация.

Применение изделий ПК стоит рассматривать для всех объектов, которые не испытывают значительных динамических нагрузок в течение всего срока эксплуатации, а также при отсутствии факторов необходимости формирования повышенной пространственной жесткости. Эти условия удовлетворяют требованиям большинства объектов жилого фонда и части промышленных зданий и сооружений, за исключением тех, которые используются для установки и работы агрегатов, испытывают высокие нагрузки и вибрации.

Особенности и правила монтажа плит перекрытий

При строительстве плиты перекрытия необходимо укладывать, соблюдая нормы, предписывающие установку плит с величиной опорной поверхности в диапазоне от 100 мм до 120 мм. При этом в зависимости используемых для возведения стен материалов размер опирания может варьироваться, составляя:

• 70 мм – для конструкций из металла;
• от 80 мм до 180 мм в случае опирания на стену, выполненную из кирпича;
• от 70 мм до 160 мм для железобетонных стен;
• от 100 мм до 150 мм для пено- и газобетонных конструкций.

Приведенные значения являются ориентировочными. Точная величина опирания производится на стадии расчета, исходя из конкретно выбранных материалов и индивидуальных условий.

Монтаж плит перекрытий ПК чаще всего производится с заделыванием технологических пустот, которые запениваются и штукатурятся для исключения попадания внутрь панелей разрушающей влаги. Глубина заделки, как правило, совпадает с величиной опирания. В противном случае открытые полости могут подвергаться воздействию влаги и морозов, в результате чего в плите появляются трещины, сокращающие срок службы железобетонного изделия. Эксплуатация плит ПК с открытыми технологическими пустотами не допускается.

Правила хранения и перевозки предъявляют требования к складированию плит перекрытий ПК, которые располагаются штабелями с деревянными прокладками. Место их установки должно совпадать с ребрами жесткости, которые находятся в местах расположения петель для строповки. Максимально возможная высота штабеля при этом составляет не более пяти изделий.

Сфера применения

Плиты ПК заслужили высокую популярность в современном строительстве. В настоящее время их использование экономически эффективно и оправдано при реализации типовых и индивидуальных проектов в секторе гражданского и строительства. Их установка позволяет сократить расходы при возведении загородных малоэтажных домов и коттеджей, снизив требования к фундаменту. Индустрия развития ж изготовления железобетонных изделий является актуальной для строительства объектов промышленного назначения. Пустотные плиты перекрытия отлично подходят для возведения долговечных, надежных и недорогих зданий и сооружений, удобных в эксплуатации. При этом заводской железобетон позволяет вести строительство в условиях отрицательных температур без пауз на затвердевание раствора. Конструкции из плит ПК применимы в холодных и умеренно-холодных климатических поясах, открывая широкие перспективы для модернизации и возведения объектов, сокращения сметных затрат.

Различные типы плит в строительстве | Его использование

A
конструкция состоит из множества соединительных строительных элементов, таких как стены, балки,
колонны, фундаменты, плиты. Из них плита является наиболее важной. Этот
позволяет другим частям строительных элементов выдерживать различные нагрузки. Там
различные типы плит в строительстве. Но в этой статье мы
подробно рассмотрены виды бетонных плит.

Что такое плита в строительстве?

А
плита представляет собой конструктивный элемент, изготовленный из бетона, который используется для создания
плоские горизонтальные поверхности, такие как полы, кровельные перекрытия и крыши. Плита
обычно толщиной в несколько дюймов, обычно толщиной от 100 до 500 мм и
поддерживается балками, колоннами, стенами или полом.

ТИПЫ БЕТОННЫХ ПЛИТ, ИСПОЛЬЗУЕМЫХ В
КОНСТРУКЦИЯ

1.     ПЛОСКАЯ ПЛИТА

2.     ОБЫЧНАЯ ПЛИТА

3.      ПУСТОТНАЯ РЕБРИЧНАЯ ПЛИТА ИЛИ ПУСТОТНАЯ ПЛИТА

4. Hardy Slab

5. Вафельная плита

6. Затонувшая плита

9. Композитная плита

10. Низкая крыша плита

11. Прогнозируемая плита

12. Плита по поясу

1.
ПЛОСКАЯ ПЛИТА

Плоская
плита также известна как безбалочная плита, потому что она поддерживается непосредственно колоннами или
колпачки. Здесь нагрузки передаются непосредственно на колонны.

Функция плиты этого типа состоит в том, чтобы обеспечить ровную поверхность потолка, которая будет
дают наилучшее рассеивание света. Они обычно используются в отелях, на парковках
участки, коммерческие здания или места, где лучевые проекции не подходят
для контроля высоты или даже эстетического вида.

ЧИТАЙТЕ ТАКЖЕ: Что
Плоская плита? | Применение плоских плит | Преимущества и недостатки
Плоская плита

2.
ОБЫЧНАЯ ПЛИТА

A
плита, опирающаяся на балки и колонны, называется обычной плитой или обычной
плита. В этих типах толщина плиты небольшая, а глубина
балка большая и она переносится на несущие балки и потом на
столбцы. Это требует большего количества опалубки по сравнению с плоской плитой. Это не
необходимо предусмотреть заглушки колонн на плите обычного типа.

ЧИТАЙТЕ ТАКЖЕ: Что такое
Обычная плита | Типы | Преимущества | Недостатки

—

3.
ПУСТОТНАЯ РЕБРИКОВАЯ ПЛИТА ИЛИ ПУСТОТАЯ ПЛИТА

It
название, полученное из ядер или пустот, которые проходят через блоки. Ядра могут
служить коммуникационными трубами и, несомненно, уменьшит собственный вес плит.
и повысить структурную эффективность. Ядра также имеют преимущество стабильности
за счет уменьшения количества используемого материала.

.

4.
HARDY SLAB

Это
тип плиты построен из выносливого кирпича, который сделан из пустотелых кирпичей и
конкретный. Эти кирпичи используются для заполнения толстых участков плиты, что экономит
количество бетона, тем самым уменьшая вес плиты. Плиты такого типа
обычно встречается в Дубае и Китае. Эта плита используется в местах, где
температура очень высокая. Толщина плиты увеличена, чтобы выдерживать
температура над плитой. Тепло, исходящее от стен,
противодействовать с помощью специальных кирпичей, которые содержат термокольца.

ЧИТАЙТЕ ТАКЖЕ: Что
выносливая плита | Типы | Приложение | Преимущества | Недостатки

—

5.
ВАФЕЛЬНАЯ ПЛИТА

Вафельная
плита также называется сетчатой ​​плитой. Это железобетонная крыша или пол с квадратной сеткой с глубокими бортами. Этот тип плиты в основном используется для хорошего изображения
просмотр и установка искусственного освещения на подъездах гостиниц, торговых центров и ресторанов.

Это
это тип плиты, в которой видно, что в плите есть углубление
при снятии опалубки. Листы ПВХ (кусочки) сначала укладываются на
затвора, затем между кусками укладывается арматура и стальная сетка
над гондолой, которую затем заливают бетоном. После бетона
комплектов, опалубка снимается, а куски ПВХ не удаляются. Это создает
полое отверстие, в котором отверстие закрыто с одного конца.

Это
тип плиты в основном используется для промышленных и коммерческих зданий, в то время как дерево
и металлические вафельные плиты используются на многих строительных площадках.

ЧИТАЙТЕ ТАКЖЕ: Что
Вафельная плита? | Типы | Преимущества и недостатки

—

6.
УПАВШАЯ ПЛИТА

Это
тип плиты, используемой под туалетами для покрытия канализационных труб или труб туалета или других
оборудование называется заглубленной плитой. Следует соблюдать осторожность, чтобы избежать утечки
проблемы, так как водопроводные трубы скрыты под землей.

Правильно
предусмотрена гидроизоляция и обработка плиты для предотвращения протечек или
влага. После отправки канализационных труб в плиту, плита заполняется
битый кирпич или уголь или подходящий легкий материал.

плита, предусмотренная ниже нормального уровня пола на глубине 200 мм
до 300 мм и заполненный кусками битого кирпича, называется утопленной плитой.

или

плита, которая предусмотрена выше нормального уровня пола на высоте 200 мм до
300 мм и заполнены углем или кусками битого кирпича, называемого затонувшей плитой.

7. ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ БЕТОННАЯ ПЛИТА

а)
Предварительно натянутая плита:

сталь, натянутая в плите перед укладкой бетона, называется предварительно натянутой.
плита. Плита имеет те же особенности посленатяжения.

б)
Плита с пост-натяжением:

плита, в которой стальные канаты или арматура натянуты после бетонирования
называется постнапряженной плитой. Предусмотрено усиление, чтобы сопротивляться
сжатие. В этой плите арматура заменена стальными тросами/
сухожилия.

Плиты этого типа разрушают естественный
слабость бетона при растяжении и позволяет лучше использовать его прочность при
сжатие.

8. СБОРНАЯ ПЛИТА

Сборный
бетонные плиты встраиваются в заводы по изготовлению и отверждаются, после чего они
поставляются на монтаж. Самым большим преимуществом сборных железобетонных плит является
что они производятся на заводе, что повышает их производительность и
обеспечивает качественный контроль над бетонными плитами на месте

можно обнаружить, что сборные железобетонные плиты примерно на 24% дешевле, чем монолитные.
бетонные плиты. Даже если вы потратите больше на сборку, вы значительно сэкономите на опалубке.

наиболее часто используемыми типами сборных плит являются швеллерные и двойные Т-образные.

9.
КОМПОЗИТНАЯ ПЛИТА

Обычно строится на
железобетонные отливки поверх профильной стальной основы. Вовремя
на этапе строительства настил выполняет роль рабочей зоны и опалубки, а также
действует как внешнее армирование в течение всего срока службы плиты.

.

10.
НИЗКАЯ ПЛИТА КРОВЛИ

плита, предусмотренная над дверью для хранения, называется плитой низкого потолка (кровли).
Этот тип плиты закрывается со всех концов и открывается с одного конца. Эта плита просто
ниже фактической плиты и выше уровня двери и окна. Этот вид бетона
плиты используются в домах.

11.
ПРОЕКТИРОВАННАЯ ПЛИТА

А
плита, закрепленная с одной стороны и свободная с другой, называется выступающей плитой.
или консольная плита. Такие плиты обычно строят в гостиницах,
университеты, конференц-залы и т. д., чтобы использовать эту зону для сбора или высадки
зоны и зоны разгрузки и погрузки. Это один из видов бетона.
плиты.

12.
ПОЯСНАЯ ПЛАНКА

Поясная плита is
не более чем обычная плита с некоторым углом наклона между двумя
поддерживает. (В основном используется на лестницах из железобетона).

Поясная плита  Подставки
от балки к балке, а основная стальная арматура лестницы идет вверх к
середина покоящейся балки. Толщина поясной плиты зависит от
длина лестничного марша. Обычно толщина составляет 5 ″ или 6 дюймов.

Талия
Плита
имеет три вида подкреплений;

·
Основная сталь

·
Распределительная сталь

·
Дополнительный топ.

Функция плиты

01. Дает плоскую поверхность

02. Поддерживает нагрузки
звукоизолятор

04. Верхний слой становится
кровля этажа под ней

05. Пространство между перекрытием
и плита может использоваться для размещения строительных приложений

Эффективный пролет железобетонной плиты

Эффективный пролет плиты должен быть меньше двух

L = расстояние между центрами
опоры

L = просвет + d (эффективная глубина
плита)

Минимальная толщина бетонной плиты

Толщина плиты определяется на основе
Отношение длины пролета к глубине согласно IS 456: 2000.

Обязательно
читать: Что такое
Перемычка? | Типы перемычек | Использование | Расчет длины перемычки | Подшипник перемычки

Обязательно
читать: Харди
Расчет плиты | Количественный обзор | Объем бетона и площадь
Опалубка

Обязательно
читать: вафли
Расчет плиты | Количественный обзор | Объем бетона и площадь
Опалубка

Обязательно
читать: Шаг
Расчет крыши | Количественный обзор | Объем бетона и площадь
Опалубка

Обязательно
читать: Полукруглый
Лестничный расчет | Количественный обзор | Объем бетона и площадь
Опалубка

Обязательно
читать: Лифт-Яма
Расчет | Количественный обзор | Объем бетона и площадь опалубки

Обязательно
читать: Рампа
Расчет | Количественный обзор | Объем бетона и площадь опалубки

Должен прочитать: Купол
Расчет плиты | Количественный обзор | Объем бетона | Площадь опалубки

20 Типы плит, используемых в строительстве

Плиты представляют собой плоские горизонтальные конструктивные элементы из железобетона, которые воспринимают нагрузку и передают ее через балки на колонны и фундаменты на грунт под ними. Плиты используются как в несущих конструкциях, так и в каркасных конструкциях.

В несущей конструкции нагрузка передается от плиты к несущим стенам. Толщина плиты варьируется от 100 мм до 500 мм. На практике существует 20 различных типов плит, которые обсуждаются в этой статье.

Методы изготовления плит отличаются друг от друга. В зависимости от условий поддержки плита может быть свободно опертой, консольной или сплошной.

Перекрытие может быть перекрытием или перекрытием крыши. Временная нагрузка, действующая на плиты перекрытия, больше, чем на плиты крыши. Таким образом, плиты перекрытия сильно армированы по сравнению с плитами крыши.

Типы плит:

1. Обычная плита (односторонняя плита и двусторонняя плита)
3. Плоская плита,
4. Плоская плита,
5. Вафельная плита (сетчатая плита),
6. Ребристая плита,
7. Пустотелая плита,
8. Пузырьковая плита,
9. Жесткая плита,
10. Купольная плита,
11 Плита скатной крыши,
12. Плита с предварительным напряжением,
13. Плита с пост-напряжением
14. Плита сборного типа,
15. Плиты арочные,
16. Плита консольная,
17. Плита низкой крыши,
18. Плита Sunken ,
19. Плита по марке,
20. Плиты композитные.

Различные типы плит:

Плита перекрытия
Кухонная плита
Чердаки

1. Обычная плита:

Плита, поддерживаемая балками и колоннами, называется обычной плитой. В обычной плите толщина плиты мала, но толщина балки велика. Нагрузка передается от плиты к балке, а затем от балки к колонне.

Эти типы плит снабжены армированием, где горизонтальный стержень называется основной арматурой, а вертикальный стержень называется распределительным стержнем. Обычные плиты бывают двух видов

(i) односторонняя плита и (ii) двусторонняя плита.

а. Односторонняя плита:

Односторонняя плита представляет собой обычную горизонтальную плиту прямоугольной формы, поддерживаемую балками с двух из четырех сторон. Плиты опираются на балки напротив друг друга. Следовательно, отклоненная форма цилиндрическая.

В плитах одного типа более длинный пролет более чем в два раза превышает более короткий пролет. Отношение более длинного пролета к более короткому больше двух. В результате более короткий пролет подвергается изгибу.

Основное усиление предусмотрено в более коротких направлениях для сопротивления изгибу, а дополнительное усиление предусмотрено в более длинном направлении.

Применение: Плита Veranda.

Прогиб плиты в одном направлении

b. Двухсторонняя плита:

Двухсторонняя плита также представляет собой обычные плиты в основном прямоугольной формы, поддерживаемые со всех четырех сторон балкой. В двусторонних плитах более длинный пролет менее чем в два раза превышает более короткий. Отношение более длинного пролета к более короткому меньше двух. Изогнутая форма плиты напоминает форму тарелки или блюдца.

В этом случае изгибу подвергаются как более короткая, так и более длинная стороны. Таким образом, основное усиление будет обеспечиваться в обоих направлениях в зависимости от величины изгиба. Двусторонние плиты экономичны до размера 6м x 6м. Кроме того, количество стали, используемой в двусторонней плите, больше, чем в односторонней плите.

Применение:

Большинство квартир, многоэтажных домов.

Прогиб двухсторонней плиты

Преимущества обычных плит:

• i) Простота сборки.
• ii) Не требует квалифицированных рабочих.
• iii) Простота установки электрических, механических и сантехнических услуг.
• iv) Опалубка простая.

Недостатки:

• i) Становится очень глубоким при более высоких нагрузках.
• ii) В период отверждения опалубку снимать нельзя.
• iii) Бетон в растянутой зоне не имеет конструкционных характеристик, но предусмотрен для упрощения конструкции.

Применение:

Многоэтажные дома, каркасные жилые дома и т. д.

3. Плоская плита:

В отличие от обычных плит, в плоских плитах нагрузки не передаются с плит на балки. В плоских плитах нагрузки передаются непосредственно на колонны. Система плоских пластин может быть односторонней или двусторонней в зависимости от плана проектирования.

Система полов из плоских плит

Преимущества плоских плит:

• i) Упрощенная опалубка, так как не используются балки.
• ii) Высота пола может быть сведена к минимуму из-за отсутствия балок.
• iii) Увеличенная высота от пола до пола.
• iv) Глубина конструкции уменьшена.
• v) Механические и электрические установки можно легко установить, не сгибая их.
• vi) Плоский потолок балки легко построить.

Недостатки Плоские пластины:

• i) Повышенный риск отклонения.
• ii) В связи с отсутствием балок следует учитывать специальные конструктивные особенности, чтобы учесть силы сдвига.
• iii) Уменьшенная жесткость.
• iv) Нельзя строить большие пролеты.
• v) Хрупкие перегородки типа кирпичной кладки не подходят для плоских плит.
• vi) Увеличенный размер столбца.

Области применения:

Подземные паркинги, многоэтажные дома

4. Плоская плита:

Плоские плиты представляют собой модифицированную версию плоских плит с оголовком колонны и/или откидной панелью, отлитой заодно с плитой. В плоских плитах нет балок, но откидные панели и оголовки колонн будут плавно передавать нагрузки на колонны.

Откидные панели имеют квадратную или прямоугольную форму и увеличивают способность плиты к сдвигу. Откидные панели добавляют прогиб плите и, таким образом, минимизируют прогибы.

Верхние части колонн располагаются под откидными панелями и в основном имеют наклон, чтобы соответствовать размерам колонны. Плоская плита может иметь либо оголовок колонны, либо откидную панель, либо и то, и другое.

Плоские плиты наиболее популярны в нетрадиционных конструкциях без симметрии колонн. Головки колонн и откидные панели действуют как специальная балка, ограниченная этим конкретным пространством. Однако опалубка усложняется из-за необходимости использования оголовков колонн и откидных панелей.

Преимущества плоской плиты:

• i) Высота здания может быть сохранена.
• ii) Высота от пола до пола может быть уменьшена.
• iii) Сокращение времени строительства при использовании опалубки с большим столом.
• iv) Механические и электрические установки можно легко установить, не сгибая их.

Недостатки плоской плиты:

• i) Повышенный риск прогиба.
• ii) Нельзя строить большие пролеты.
• iii) Хрупкие перегородки, такие как кирпичная кладка, не подходят для плоских плит.

Области применения:

Эти типы плит используются в подземных паркингах, несимметричных зданиях.

5. Вафельные плиты или решетчатые плиты:

Вафельные плиты представляют собой легкие плиты с полыми решетчатыми системами на потолке. Система полых решеток снижает собственный вес плиты без ущерба для ее структурной устойчивости.

Решетки расположены через равные промежутки и передают нагрузку сверху на балки. Пространство между ребрами иногда рассматривается как балка и армируется для увеличения жесткости плиты на изгиб.

Благодаря малому весу они могут легко перемещаться на большие расстояния. Вафельные плиты могут иметь решетчатую систему или балочную систему, в которой полосы балок проходят через плиты. Решетки могут быть любой формы – квадратной, прямоугольной, треугольной и т.д.,

Преимущества решетчатой ​​плиты:

• i) Легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
• ii) Могут быть построены длинные пролеты.
• iii) Строительные материалы, используемые для плиты, могут быть сохранены.
• iv) Очень экономично, если для опалубки соблюдается модульная координация.
• v) Высокая несущая способность по сравнению с обычными плитами.
• vi) Меньшее использование бетона приводит к меньшим выбросам CO2.

Недостатки решетчатой ​​плиты:

• i) Уменьшенная глубина плит между решетками увеличивает риск распространения огня.
• ii) Изготовление вафельных плит также утомительно, поскольку требует специальной и сложной опалубки.
• iii) Установка механических и электрических установок очень сложна из-за сложной конструкции потолка.
• iv) Высота между этажами увеличена, что неэкономично.
• v) Не подходит для зданий, подверженных внезапным или постоянным вибрациям.
• vi) Не подходит для регионов с сильным ветром из-за малого собственного веса.
• vii) Требуются квалифицированные рабочие.
• viii) Высокий уровень обслуживания.
• ix) Неэкономичен для небольших проектов.
• x) Сложно ремонтировать.

Применение:

Плиты этого типа используются в общественных зданиях, музеях, аэропортах и ​​т. д.,

6. Ребристая плита:

Ребристые плиты очень похожи на вафельные плиты, но их часто принимают за одинаковые . Ребристая плита имеет широкие сетки или полосы балок в софите балки, тогда как вафельная плита имеет более глубокие соответствующие части.

Ребристые плиты, такие как вафельные плиты, являются гибкими, легкими в сечении, экономичными и могут быть изготовлены для более длинных пролетов. У них те же преимущества и недостатки, что и у вафельных или решетчатых плит.

Области применения:

Общественные здания, музеи, галереи.

7. Пустотная плита перекрытий:

Пустотные плиты перекрытий представляют собой специальные типы сборных железобетонных плит, в которых используются основные принципы напряжения, разработанные в разделе проектирования. Бетон отвечает за сжатие, а сталь — за растяжение. Для бетона в зоне растяжения нет конкретного применения, кроме как для обеспечения сплошного сечения.

Принимая во внимание этот принцип, пустотелая плита перекрытия не обеспечивает бетонирование в зоне растяжения. Он снабжен минимальным количеством бетона, чтобы удерживать стальную арматуру на месте. Полая плита перекрытия может быть предварительно напряженной или ненапряженной.

Преимущества:

• i) Более легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
• ii) Могут быть построены длинные пролеты.
• iii) Материалы, используемые для плиты, можно сэкономить
• iv) Предварительное изготовление позволяет ускорить строительство.
• v) Может быть полностью загружен сразу после размещения.
• vi) Придает более полный и приятный вид снизу.

Недостатки:

• Не подходит для регионов с сильным ветром из-за малого собственного веса.
• ii) Требуются квалифицированные рабочие.
• iii) Соединения в сборных конструкциях сложны и утомительны.
• iv) Для перемещения плит требуются краны.
• v) Это занимает много времени, если это монолитная конструкция.
• vi) Неэкономичен для небольших проектов.
• vii) Сложность ремонта.

Применений:

Мосты, стеновые панели, многоэтажные сборные дома.

8. Плиты пузырчатого настила:

Плиты пузырчатого настила представляют собой полые плиты, в которых бетон в зоне растяжения заменен переработанными шариками из полиэтилена высокой плотности или пластика HDPE. Плиты пузырчатого настила используют тот же принцип, что и многопустотные плиты. Бетон в растянутой зоне сечения не имеет конструктивного значения.

Удаление этого бетона не повлияет на способность конструкции выдерживать действующие на нее нагрузки. Плиты пузырчатого настила могут уменьшить количество бетона в плите с 40% до 60%. Это уменьшает собственный вес конструкции, а также экономит затраты.

Конструкция плиты пузырчатого настила

Преимущества плиты пузырчатого настила:

• i) Более легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
• ii) Могут быть построены длинные пролеты.
• iii) Материалы, использованные для плиты, можно сохранить.
• iv) Очень экономично, когда опалубка повторяется для каждого этажа.
• v) Высокая устойчивость к взрывам.
• vii) Меньшее использование бетона приводит к меньшим выбросам CO2.
• vii) Используются переработанные пластмассы, что снижает количество пластмасс на свалках.

Недостатки плиты пузырчатого настила:

• i) Строительство плит пузырчатого настила утомительно, так как они требуют специальной и сложной опалубки.
• ii) Не подходит для зданий, подверженных внезапным вибрациям или постоянным вибрациям.
• iii) Не подходит для регионов с сильным ветром из-за малого собственного веса
• iv) Требуются квалифицированные рабочие.
• v) Прогиб больше
• vi) Способность к продавливанию меньше
• vii) Неэкономичен для небольших проектов
• viii) Трудно ремонтируется.

Применение:

Плиты пузырчатого настила в основном используются в общественных зданиях, высотных зданиях.

9. Плита Hardy:

Плиты Hardy представляют собой особые типы плит, состоящие из прочных кирпичей, равномерно уложенных внутри. Прочные кирпичи представляют собой полые блоки из бетона. Глубина выносливых кирпичей обычно не менее 200 мм. Таким образом, увеличивается глубина плиты.

Устанавливается опалубка, поверх которой укладываются крепкие кирпичи рядами с промежутком между ними. Это пространство между прочными блоками рассматривается как небольшие балки. Внутри этих ребер укладывается арматура, заливается бетон и плита отливается монолитно. В основном используется в регионах с высокой температурой.

Преимущества:

• i) Более легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
• ii) Могут быть построены длинные пролеты.
• iii) Материалы, использованные для плиты, можно сохранить.
• iv) Полое пространство улучшает звуко- и теплоизоляцию.
• v) Меньшее использование бетона приводит к меньшим выбросам CO2.

Недостатки:

• i) Изготовление прочных перекрытий утомительно, так как требует специальной и сложной опалубки.
• ii) Требуются квалифицированные рабочие.
• iii) Прогиб больше.
• iv) Неэкономичен для небольших проектов.
• v) Сложно ремонтировать.

Области применения:

Больницы, офисные здания, жилые дома, общественные здания.

10. Купольная плита:

Купольные плиты имеют полусферическую форму и используются в основном для улучшения обзора конструкции. В древности большинство сооружений строились таким образом, что на конструкцию действовали только сжимающие силы.

До изобретения стали не существовало материалов, способных противостоять растяжению. Поэтому нагрузка передавалась за счет осевого сжатия, как в куполах. В современную эпоху открытие стали привело к созданию тонких сечений куполов.

Конструкция купольной плиты

Преимущества купольной плиты:

• i) Придает приятный вид.
• ii) Увеличение площади обслуживания внутри здания.
• iii) Увеличенная высота улучшает естественную вентиляцию и освещение.

Недостатки купольной плиты:

• i) Требуются квалифицированные рабочие.
• ii) Вертикальное расширение здания невозможно.
• iii)Время строительства больше.
• iv) Высокий уровень обслуживания.
• v) Опалубка утомительна.

Применение:

Эти бетонные плиты преимущественно используются в монументальных зданиях, музеях, залах для медитаций, галереях, религиозных сооружениях.

11. Плита скатной крыши:

Железобетонные скатные крыши представляют собой наклонные плиты, наиболее предпочтительные для регионов с большим количеством осадков. Самая распространенная форма скатной крыши – треугольная. Для обеспечения ровной конструкции скатных крыш необходимо заранее выполнить надлежащее проектирование.

Конструкция из скатной кровли

Меры предосторожности:

• i) Состав бетонной смеси не должен изменяться.
• ii) Должна быть обеспечена надлежащая опалубка с достаточной опорой.
• iii) Бетон необходимо укладывать снизу вверх.
• iv) Плитки, если они уложены на плиту, должны быть изготовлены на заказ, чтобы уменьшить потери.
• v) Если плитка не укладывается, следует использовать защитные покрытия от атмосферных воздействий.

Преимущества скатной крыши:

• i) Придает приятный вид.
• ii) Повышенные тепловые характеристики.
• iii) Экономит материалы благодаря меньшей глубине плиты.
• iv) Увеличение площади обслуживания внутри здания.
• v) Увеличенная высота улучшает естественную вентиляцию и освещение.

Недостатки скатной крыши:

• i) Требуются квалифицированные рабочие.
• ii) Опалубка утомительна.
• iii) Вертикальное расширение здания невозможно.
• v) Сроки строительства больше.

Области применения:

Эти типы бетонных плит используются в курортах, общественных зданиях, ресторанах.

12. Плиты с последующим натяжением:

Предварительно напряженные плиты обычно используются при строительстве сборных зданий. Предварительно напряженные плиты с последующим натяжением имеют каналы, которые несут высокопрочные стальные арматуры в дополнение к обычной арматуре.

Стальные арматуры предварительно напрягаются и закрепляются на концах после затвердевания бетонной плиты. Это называется постнатяжением. Плиты постнапряжения в основном сборные и имеют различную форму.

Конструкция плиты с последующим натяжением

Преимущества плиты с последующим натяжением:

• i) Можно получить более легкие секции.
• ii) Более длинные пролеты.
• iii) Уменьшение толщины конструктивного элемента снижает размер фундамента.
• iv) Высокая грузоподъемность.
• v) Более быстрое строительство.
• vi) Меньший прогиб.

Недостатки плиты с пост-напряжением:

• i) Неэкономично для небольших проектов.
• ii) Соединения должны быть надлежащим образом герметизированы.
• iii) Повышенный риск коррозии.
• iv) Сила разрыва может быть высокой.

13. Предварительно напряженные плиты:

Предварительно напряженные плиты подвергаются предварительному напряжению до затвердевания бетона. Натягиваются высокопрочные сухожилия и отливается плита. После того, как плита достаточно затвердеет, предварительно напряженные пряди обрезаются, и напряжение передается на плиту.

Плиты с предварительным напряжением аналогичны плитам с пост-напряжением, за исключением части предварительного напряжения. У них те же преимущества и недостатки. Тем не менее, плиты с пост-напряжением широко используются из-за их способности быть отлитыми за более короткий период времени.

14. Сборные плиты

Сборные плиты отливают в производстве или на строительной площадке и транспортируют к месту строительства. Сборные плиты могут быть следующих типов:

Предварительно напряженные плиты
Постнапряженные плиты
Пустотные плиты
Ребристые плиты

A

Преимущества сборных плит:

904 Высокий контроль качества на заводах4) .

vi) Опалубка не требуется.

Недостатки сборных плит:

• i) Для монтажа необходимы краны.
• ii) Неэкономично для небольших проектов.
• iii) Он может быть поврежден во время транспортировки и монтажа.
• iv) При транспортировке длина элемента ограничена.
• v) Соединения сложные.

Применение:

Высотные здания для быстрого строительства.

15. Арочная плита:

Арочные плиты в основном используются в мостах. Арки, как и купола, передают нагрузки за счет осевого сжатия. В мостах предусмотрены арки, чтобы противостоять ветровым нагрузкам, действующим на мост. В древние времена арки строились из каменной кладки, но современные разработки рождают армированные изогнутые арочные плиты.

Применение:

Эти типы плит используются в мостах, зданиях. туннели.

16. Консольная плита:

Консольные плиты, как следует из названия, закреплены на одном конце и свободны на другом конце. Прогиб консольных плит больше, чем у других плит из-за их опоры. Отличным примером консольных плит являются балконы.

Основная арматура предусмотрена в выступающем наружу пролете. Вторичное армирование предусмотрено по всей длине плиты. В железобетонных работах консольные плиты не должны удлиняться более чем на 4 фута.

Консольная плитаОгромная консольная плита

Преимущества консольной плиты:

• i) Она улучшает высоту здания.
• ii) Не требует поддержки с другой стороны.
• iii) Легче построить.

Недостатки консольной плиты:

• i) Это неэкономично, так как требует тяжелых секций.
• ii) Прогиб больше.
• iii) При проектировании необходимо учитывать подъем неподвижной опоры.

Применение:

Консольные плиты в основном используются в жилых домах.

17. Низкая плита крыши:

Низкие плиты крыши также называются чердаками и устанавливаются на уровне подоконника здания. Низкая кровельная плита представляет собой консольную плиту, которая устанавливается над дверями и окнами в целях хранения. Низкая плита крыши сооружается при возведении перемычки.

Области применения:

Жилые здания для хранения.

18. Утопленная плита:

Утопленные плиты — это плиты, которые устанавливаются под ванными комнатами и туалетами. Уровень плиты ниже ванных комнат уменьшен, чтобы разделить уровень между сухими и влажными участками. Утопленные плиты также должны использоваться для покрытия канализационных труб и фитингов.

Утопленные плиты предусмотрены в зданиях с одинаковой планировкой. Уровень плиты может быть увеличен или уменьшен в зависимости от необходимости. Особое внимание следует уделить проверке утечки воды в трубах.

Плита утопленная конструкция

Применение:

Плиты такого типа используются в ванных комнатах, туалетах, санузлах, подсобных помещениях.

19. Плита на уклоне или плита уклона:

Плита на уклоне Плита уклона, также известная как плита уклона, сооружается на уровне земли и в основном поддерживается почвой или землей под ним. Большинство перекрытий цокольных этажей являются плитами выравнивания.

Перед сооружением выравнивающих плит нижний слой земли должен быть надлежащим образом уплотнен для предотвращения неравномерной осадки в будущем. Нижний слой состоит из хорошо утрамбованного гравия и гидроизоляционных материалов.

Толщина плиты должна быть не менее 100 мм и увеличиваться к краям для повышения структурной целостности плиты. В отличие от обычных плит, плиты из сортового проката не всегда требуют армирования, но потребуют компенсационных швов.

Конструкция плиты класса

Преимущества плиты класса:

• i) Не требует утомительной опалубки и строительных лесов.
• ii) Простота конструкции.

Применение:

Эти виды бетонных плит используются для открытых парковок, цокольных этажей.

20. Композитная плита:

Элемент считается составным, если он состоит из двух или более материалов. Композитная плита состоит из бетона и стального настила.
