Плиты ребристые перекрытий: размеры, характеристики
Ребристые плиты перекрытия – конструкционные элементы из железобетона, которые активно используются в современном мало- и многоэтажном строительстве. Плиты отличаются великолепными характеристиками прочности, надежности, несущей способности, равномерно распределяют серьезные нагрузки, гарантируют безопасность эксплуатации зданий даже в условиях повышенной сейсмической активности.
Ребристые перекрытия имеют цельное основание, а также ребристые элементы по бокам, благодаря чему способны выдерживать немалые нагрузки на изгиб. Для применения в условиях повышенных нагрузок плиты усиливают поперечными ребрами. Там, где нагрузки минимальны, бетон удаляют, добавляя его в зонах сжатия.
Благодаря этому сборная ребристая плита обладает максимальной прочностью, способностью переносить максимальные нагрузки при заметном уменьшении материала (экономия и снижение веса конструкции).
Шаг плиты перекрытия с балками не должен быть более 6 метров.
Ребристая плита может выступать частью кровли либо цокольного этажа. Чаще всего такие элементы используют в промышленном строительстве, в жилом – редко, так как ребра создают неровную поверхность, которую трудно отделывать.
Плиты ребристые перекрытия производят из тяжелого/легкого, плотного силикатного бетона. Применяется разная стальная арматура (обозначается буквами/цифрами). Современные производители создают изделия по ГОСТу 28043-89.
Основные виды ребристых плит:
- ПГ – без полостей
- ПВ – с отверстиями для вентиляции
- ПФ – с фонарями
- ПЛ – используются для удаления кровли
При выборе плиты обязательно нужно учитывать все типы предполагаемых нагрузок на конструкцию, смотреть размеры и технические характеристики изделия.
Содержание
- 1 Применяемые материалы
- 2 Сфера использования
- 3 Конструктивные особенности
- 4 Параметры
- 5 Виды и обозначение элементов перекрытий высотой 30 см
- 6 Классификация и маркировка продукции высотой 40 см
- 7 Рекомендации по расчетам нагрузки
Применяемые материалы
Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами.
Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.
Основные требования к качеству плит:
- Точное соответствие размеров установленным в ГОСТе величинам
- Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
- Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин
Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.
Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.
Арматура должна быть произведена из стали марок, указанных в ГОСТе.
Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.
В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.
При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.
Сфера использования
Ребристые монолитные перекрытия используются там, где нужно: сформировать воспринимающую нагрузку перекрытия для крупнопанельного объекта промышленного назначения, создать перекрытие чердачного типа в административном/жилом здании. В процессе монтажа обязательно соблюдают интервал между несущими опорами, учитывают расчетные нагрузки.
Плита ребристая перекрытия может использоваться:
- При температуре до +50С там, где наблюдаются соответствующие особенности технологического цикла в условиях промышленных предприятий
- При температуре до -40С в конструкции сооружений, которые постоянно находятся в условиях естественно низких температур (из-за особенностей климата)
- В регионах, где сейсмичность достигает 9 баллов (но не более)
- В условиях воздействия среднеагрессивных газообразных составов, которые влияют на железобетон
- В отапливаемых помещениях, где установлен стабильный температурный режим
- При условиях температуры ниже -40С и выше +50С, если перекрытие было сделано по специальному заказу, что обязательно отображается в документации
youtube.com/embed/v8LkelaDqfg?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Конструктивные особенности
В соответствии с работающими в конкретных условиях нагрузками, технические характеристики ребристых плит могут меняться – добавляются поперечные ребра, что повышает прочность. Изделия лучше всего работают под влиянием нагрузки на изгиб, бетон сосредотачивается в местах сжатия, а на участках растяжения сконцентрирован минимально.
Мощная стальная арматура позволяет экономить бетонный раствор, уменьшает толщину перекрытия и его вес без ущерба прочности. Плиты могут быть выполнены в разных типоразмерах, обладать различным весом, толщиной, предполагать то или иное число ребер усиления.
Конструкция обязательно предусматривает специальные монтажные скобы (петли), благодаря которым реализуются погрузочно-разгрузочные работы, осуществляется установка плиты на объекте, ее фиксация.
Установку выполняют специальными захватными приспособлениями, с привлечением спецтехники.
В процессе монтажа монолитной ребристой плиты перекрытия изделие поднимают подъемным краном на большую высоту без перекосов, строго параллельно линии горизонта. Именно поэтому петли на плитах должны быть надежными и прочными, сделанными в соответствии с правилами техники безопасности (до начала монтажа все элементы проверяются на предмет отсутствия дефектов).
Возможна и беспетлевая установка при условии предусмотренных отверстий, расположение и размеры которых заказчик обязательно согласовывает с производителем до начала процесса изготовления плит.
Параметры
Размеры ребристых плит перекрытия могут быть разными. По нормативным документам, высота плит может быть 30 или 40 сантиметров. А вот длина и ширина существенно отличаются. Ширина варьируется в пределах 1.5-3 метра, длина – 6-18 метров. Очень важным параметром является вес, который зависит от габаритов плиты и плотности бетона.
Для плит высотой 30 сантиметров установлены такие стандартные значения:
- Длина – 5.65 метров
- Ширина – 0.94-3 метра
- Вес – для легких составов 1.16-3.08 тонны, для тяжелых 1.45-3.85.
- Стандартные габариты – 3 х 6 метров, 3 х 12, 1.6 х 6.1, а также 3 х 18.1 и 1.6 х 12.2 метров.
Плиты высотой 40 сантиметров:
- Длина – 5-6 метров
- Ширина – 0.75-3 метра
- Вес – легкие бетоны 1.1-3.8 тонны, тяжелые 1.37-4.73.
Виды и обозначение элементов перекрытий высотой 30 см
Данный тип плит предполагает уменьшенную высоту (30 сантиметров). Они обычно располагаются в определенных местах конструкции, что учитывается в проекте, вносится в чертеж.
По месту компоновки плиты бывают:
- П1 – в стандартных рядах
- П2 – для промежутков между несущими колоннами
- П3 – в одном замкнутом узле, собирающем в одно целое колонны и несущие стены
Маркировка ребристых плит перекрытия уменьшенной толщины содержит всю информацию по стандарту.
Обязательно обозначается типоразмер, максимальный коэффициент прочности, вид бетона и арматуры, особенности изделия (наличие вентиляционных отверстий, которые обозначаются цифрами 1-3).
Так, если плита маркируется П2-АтVЛ-Н-2, то тут:
- П2 – это типоразмер
- АтV – размер, тип стальной арматуры
- Л – говорит о том, что изделие изготовлено из легкого бетона
- Н – свидетельствует о том, что ребристые перекрытия данного типа подходят для нормальных условий, не предназначены для эксплуатации при наличии агрессивных факторов
- 2 – наличие специального вентиляционного отверстия сечением 70 сантиметров
Классификация и маркировка продукции высотой 40 см
Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.
Виды плит по типу контакта с опорой:
- 1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
- 2П – при установке контактирует с верхней частью балок опорных.
По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)
По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.
Маркировка указывает на такие параметры:
- Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
- Тип и класс арматуры
- Показатели прочности и проницаемости бетона
- Разнообразные конструктивные особенности (закладные элементы, пустоты и т.д.)
Аббревиатура 1П1-3Ат-VIТ расшифровывается так:
- 1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
- 3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
- Ат-VI – индекс, указывающий на особенности армирования
- Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия
youtube.com/embed/8VXBMnKE1IA?start=35&feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Рекомендации по расчетам нагрузки

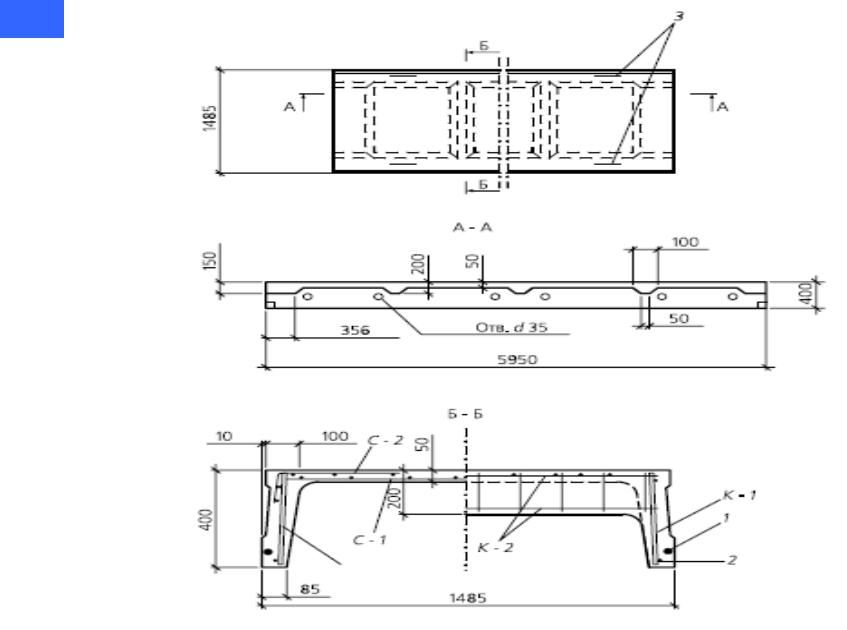

Плиты ребристые представляют собой конструкции П-образной конфигурации, сделанные из железобетона. В форму укладывается напряженная или ненапряженная арматура, потом заливается бетоном определенной марки. Те или иные конструктивные элементы выбираются в соответствии с предполагаемыми нагрузками на перекрытие, указанными в проекте и расчетах.
Строительные конструкции рассчитываются в специальных программах. Учитываются наиболее важные характеристики: поперечные силы, крутящий момент, изгибающий импульс, сейсмическая опасность, величина снежного покрова, грунт (на котором строится объект), вес плиты и всего здания.
В диаграмме нагрузок определяются: оптимальные параметры пролетов, марка стали и объем арматуры, параметры самого перекрытия.
Если все сделать правильно, то все важные показатели будут учтены. Таким образом, определяют марку и плотность бетона, тип и объем арматуры для производства железобетонной плиты, оптимальные размеры.
Все расчеты выполняются в килограммах на квадратный метр. Базовым для жилого дома считается значение, равное 400 кг/м2. Плита высотой около 12 сантиметров дает нагрузку в 255 кг/м2, бетонная стяжка пола добавляет до 110 кг/м2. Плиты делают объект устойчивым и жестким, повышая резистентность и долговечность. К полученным в результате расчетов данным закладывают добавочный коэффициент прочности в ½. Получается, что итоговая цифра равна где-то около 900 кг/м2.
После того, как готова графическая схема перекрытия, выбирают ребристые плиты нужного размера, которые равны расстоянию между пролетами и дают нужное усиление.
Качественные и произведенные по технологии ребристые плиты перекрытия обеспечивают надежность и прочность всей конструкции. Поэтому к их выбору и расчетам нужно подходить очень внимательно, учитывая все нюансы и тонкости.
Плиты покрытия 1,5 х 6 м серий 1.465
Плиты покрытия
Серия 1.465.1-15; 1.465.1-20 ГОСТ28042-89
Характеристики:
Плиты железобетонные ребристые для покрытий одноэтажных производственных зданий.
| с1.465.1-15 в5 (6) — Плиты железобетонные ребристые размером 3*12м для покрытия одноэтажных производственных зданий(для легкосбрасываемой кровли) | |||||
| Наименование | Длина | Ширина | Высота | Объем, м3 | Вес, тн |
| 2ПГ12-1К7 | 11960 | 2980 | 450 | 2,92 | 7,30 |
| 2ПГ12-2К7 | 11960 | 2980 | 450 | 2,92 | 7,30 |
| 2ПГ12-3К7 | 11960 | 2980 | 450 | 2,92 | 7,30 |
| 2ПГ12-4К7 | 11960 | 2980 | 450 | 2,92 | 7,30 |
| 2ПГ12-5К7 | 11960 | 2980 | 455 | 3,1 | 7,75 |
| 2ПВ12-1К7-4(отв 400) | 11960 | 2980 | 450 | 3,17 | 7,93 |
| 2ПВ12-2К7-4 | 11960 | 2980 | 450 | 3,17 | 7,93 |
| 2ПВ12-3К7-4 | 11960 | 2980 | 450 | 3,17 | 7,93 |
| 2ПВ12-4К7-4 | 11960 | 2980 | 450 | 3,17 | 7,93 |
| 2ПВ12-5К7-4 | 11960 | 2980 | 455 | 3,35 | 8,38 |
| 2ПВ12-1К7-7(отв 700) | 11960 | 2980 | 450 | 3,14 | 7,85 |
| 2ПВ12-2К7-7 | 11960 | 2980 | 450 | 3,14 | 7,85 |
| 2ПВ12-3К7-7 | 11960 | 2980 | 450 | 3,14 | 7,85 |
| 2ПВ12-4К7-7 | 11960 | 2980 | 450 | 3,14 | 7,85 |
| 2ПВ12-5К7-7 | 11960 | 2980 | 455 | 3,32 | 8,30 |
| 2ПВ12-1К7-10(отв 1000) | 11960 | 2980 | 450 | 3,31 | 8,28 |
| 2ПВ12-2К7-10 | 11960 | 2980 | 450 | 3,31 | 8,28 |
| 2ПВ12-3К7-10 | 11960 | 2980 | 450 | 3,31 | 8,28 |
| 2ПВ12-4К7-10 | 11960 | 2980 | 450 | 3,31 | 8,28 |
| 2ПВ12-5К7-10 | 11960 | 2980 | 455 | 3,49 | 8,73 |
| 2ПВ12-1К7-14(отв 1450) | 11960 | 2980 | 450 | 3,22 | 8,05 |
| 2ПВ12-2К7-14 | 11960 | 2980 | 450 | 3,22 | 8,05 |
| 2ПВ12-3К7-14 | 11960 | 2980 | 450 | 3,22 | 8,05 |
| 2ПВ12-4К7-14 | 11960 | 2980 | 450 | 3,22 | 8,05 |
| 2ПВ12-5К7-14 | 11960 | 2980 | 455 | 3,4 | 8,50 |
Серия 1. 465.1-20 выпуск 1(2)-Плиты железобетонные ребристые размером 1,5*6м для покрытия одноэтажных производственных зданий(для легкосбрасываемой кровли) | |||||
| 4ПГ6-2АтV | 5970 | 1490 | 300 | 0,615 | 1,54 |
| 4ПГ6-3АтV | 5970 | 1490 | 300 | 0,615 | 1,54 |
| 4ПГ6-4АтV | 5970 | 1490 | 300 | 0,615 | 1,54 |
| 4ПГ6-5АтV | 5970 | 1490 | 300 | 0,615 | 1,54 |
| 4ПВ6-2АтV-4(отв 400) | 5970 | 1490 | 300 | 0,78 | 1,95 |
| 4ПВ6-3АтV-4 | 5970 | 1490 | 300 | 0,78 | 1,95 |
| 4ПВ6-4АтV-4 | 5970 | 1490 | 300 | 0,78 | 1,95 |
| 4ПВ6-5АтV-4 | 5970 | 1490 | 300 | 0,78 | 1,95 |
| 4ПВ6-2АтV-7(отв 700) | 5970 | 1490 | 300 | 0,76 | 1,90 |
| 4ПВ6-3АтV-7 | 5970 | 1490 | 300 | 0,76 | 1,90 |
| 4ПВ6-4АтV-7 | 5970 | 1490 | 300 | 0,76 | 1,90 |
| 4ПВ6-5АтV-7 | 5970 | 1490 | 300 | 0,76 | 1,90 |
| 4ПВ6-2АтV-10(отв 1000) | 5970 | 1490 | 300 | 0,72 | 1,80 |
| 4ПВ6-3АтV-10 | 5970 | 1490 | 300 | 0,72 | 1,80 |
| 4ПВ6-4АтV-10 | 5970 | 1490 | 300 | 0,72 | 1,80 |
| 4ПВ6-5АтV-10 | 5970 | 1490 | 300 | 0,72 | 1,80 |
