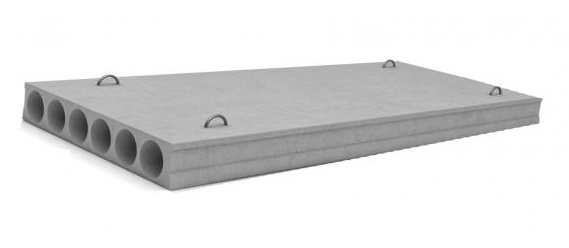

На строительной площадке при возведении несущей части перекрытий жилых зданий часто используют пустотные железобетонные плиты длиной 2.7 (м), шириной 1.2 (м), толщиной 0.22 (м), вес их составляет 1000 (кг).

Стандартный вес пустотных плит:

Предприятия железобетонных изделий при производстве пустотных плит перекрытий ориентируются на стандарты ГОСТ 26434-2015.

Масса многопустотной плиты 1ПК толщиной 220 (мм) с круглыми пустотами диаметром 159 (мм) различной длины и ширины:

2400х1000 (мм) – 800 (кг), 2400х3600 (мм) – 2700 (кг), 2700х1200 (мм) – 1000 (кг), 2700х3000 (мм) – 2400 (кг), 3000х1500 (мм) – 1400 (кг), 3000х2400 (мм) – 2200 (кг).

Значения массы пустотных плит с круглыми пустотами диаметром 140 (мм) (2ПК) и плит безопалубочного формования (ПБ), габариты которых идентичны указанным образцам 1ПК, совпадают со значениями массы плит 1ПК.

Важно: пример маркировки пустотной плиты – «1ПК 60. 15-4.5А800», что расшифровывается – «Плита 1ПК, длина 5980 (мм), ширина 1490 (мм), расчетная нагрузка 4.5 кПа, изготовлена из тяжелого бетона с напрягаемой арматурой класса А800».

Общая масса пустотных плит
Чертеж Чертеж и параметры типовой модели	m (кг) Масса плиты в (кг)	Норматив Нормативный документ
Пустотные	от 800 (кг) до 8700 (кг)	ГОСТ 26434-2015

Таблица массы пустотных плит, ГОСТ 26434-2015
Марка Марка плиты	l (мм) Длины плиты в (мм)	b (мм) Ширина плиты в (мм)	m (т) Масса плиты в (т)
1П 30.48	3000	4800	4.3
1П 30.54	3000	5400	4.9
1П 30. 60	3000	6000	5.4
1П 30.66	3000	6600	5.9
1П 36.48	3600	4800	5.2
1П 36.54	3600	5400	5.8
1П 36.60	3600	6000	6.5
1П 36.66	3600	6600	7.1
2П 24.60	2400	6000	5.8
2П 30.48	3000	4800	5.8
2П 30.54	3600	5400	6.5
2П 30.60	3600	6000	7.2
2П 36.24	3600	2400	3.5
2П 36.30	3600	3000	4.3
2П 36. 36	3600	3600	5.2
2П 36.48	3600	4800	6.9
2П 36.54	3600	5400	7.8
2П 36.60	3600	6000	8.6
2П 60.12	6000	1200	2.9
2П 60.24	6000	2400	5.8
2П 60.30	6000	3000	7.2
2П 60.36	6000	3600	8.7
1ПК 24.10	2400	1000	0.8
1ПК 24.12	2400	1200	0.9
1ПК 24.15	2400	1500	1.1
1ПК 24.18	2400	1800	1.3
1ПК 24. 24	2400	2400	1.8
1ПК 24.30	2400	3000	2.2
1ПК 24.36	2400	3600	2.7
1ПК 27.10	2700	1000	0.9
1ПК 27.12	2700	1200	1.0
1ПК 27.15	2700	1500	1.2
1ПК 27.18	2700	1800	1.4
1ПК 27.24	2700	2400	2.0
1ПК 27.30	2700	3000	2.4
1ПК 27.36	2700	3600	3.0
1ПК 30.10	3000	1000	0.9
1ПК 30.12	3000	1200	1.1
1ПК 30. 15	3000	1500	1.4
1ПК 30.18	3000	1800	1.7
1ПК 30.24	3000	2400	2.2
1ПК 30.30	3000	3000	2.8
1ПК 33.10	3300	1000	1.0
1ПК 33.12	3300	1200	1.2
1ПК 33.15	3300	1500	1.5
1ПК 33.18	3300	1800	1.8
1ПК 33.24	3300	2400	2.4
1ПК 33.30	3300	3000	3.0
1ПК 33.36	3300	3600	3.6
1ПК 36.10	3600	1000	1.1
1ПК 36. 12	3600	1200	1.3
1ПК 36.15	3600	1500	1.7
1ПК 36.18	3600	1800	2.0
1ПК 36.24	3600	2400	2.7
1ПК 36.30	3600	3000	3.3
1ПК 36.36	3600	3600	4.0
1ПК 39.10	3900	1000	1.2
1ПК 39.12	3900	1200	1.4
1ПК 39.15	3900	1500	1.8
1ПК 39.18	3900	1800	2.1
1ПК 39.24	3900	2400	2.9
1ПК 39.30	3900	3000	3.5
1ПК 39. 36	3900	3600	4.3
1ПК 42.10	4200	1000	1.3
1ПК 42.12	4200	1200	1.6
1ПК 42.15	4200	1500	2.0
1ПК 42.18	4200	1800	2.3
1ПК 42.24	4200	2400	3.1
1ПК 42.30	4200	3000	3.9
1ПК 42.36	4200	3600	4.7
1ПК 45.10	4500	1000	1.4
1ПК 45.12	4500	1200	1.7
1ПК 45.15	4500	1500	2.1
1ПК 45.18	4500	1800	2.4
1ПК 45. 24	4500	2400	3.3
1ПК 45.30	4500	3000	4.1
1ПК 45.36	4500	3600	5.0
1ПК 48.10	4800	1000	1.5
1ПК 48.12	4800	1200	1.8
1ПК 48.15	4800	1500	2.2
1ПК 48.18	4800	1800	2.7
1ПК 48.24	4800	2400	3.6
1ПК 48.30	4800	3000	4.5
1ПК 48.36	4800	3600	5.4
1ПК 51.10	5100	1000	1.6
1ПК 51.12	5100	1200	1.9
1ПК 51. 15	5100	1500	2.4
1ПК 51.18	5100	1800	2.9
1ПК 51.24	5100	2400	3.8
1ПК 51.30	5100	3000	4.8
1ПК 51.36	5100	3600	5.7
1ПК 54.10	5400	1000	1.7
1ПК 54.12	5400	1200	2.0
1ПК 54.15	5400	1500	2.5
1ПК 54.18	5400	1800	3.0
1ПК 54.24	5400	2400	4.0
1ПК 54.30	5400	3000	5.0
1ПК 54.36	5400	3600	6.0
1ПК 57. 10	5700	1000	1.8
1ПК 57.12	5700	1200	2.1
1ПК 57.15	5700	1500	2.6
1ПК 57.18	5700	1800	3.1
1ПК 57.24	5700	2400	4.2
1ПК 57.30	5700	3000	5.2
1ПК 57.36	5700	3600	6.3
1ПК 60.10	6000	1000	1.9
1ПК 60.12	6000	1200	2.2
1ПК 60.15	6000	1500	2.8
1ПК 60.18	6000	1800	3.3
1ПК 60.24	6000	2400	4.5
1ПК 60. 30	6000	3000	5.6
1ПК 60.36	6000	3600	6.7
1ПК 63.10	6300	1000	2.0
1ПК 63.12	6300	1200	2.4
1ПК 63.15	6300	1500	3.0
1ПК 63.18	6300	1800	3.5
1ПК 63.24	6300	2400	4.7
1ПК 63.30	6300	3000	5.9
1ПК 63.36	6300	3600	7.1
1ПК 66.10	6600	1000	2.1
1ПК 66.12	6600	1200	2.5
1ПК 66.15	6600	1500	3.1
1ПК 66. 18	6600	1800	3.7
1ПК 66.24	6600	2400	5.0
1ПК 66.30	6600	3000	6.2
1ПК 66.36	6600	3600	7.4
1ПК 72.10	7200	1000	2.3
1ПК 72.12	7200	1200	2.7
1ПК 72.15	7200	1500	3.3
1ПК 72.18	7200	1800	4.0
1ПК 72.24	7200	2400	5.4
1ПК 72.30	7200	3000	6.7
1ПК 72.36	7200	3600	8.1
1ПК 75.10	7500	1000	2.4
1ПК 75. 12	7500	1200	2.8
1ПК 75.15	7500	1500	3.4
1ПК 75.18	7500	1800	4.1
1ПК 75.24	7500	2400	5.6
1ПК 75.30	7500	3000	6.9
1ПК 75.36	7500	3600	8.4
1ПК 90.10	9000	1000	2.8
1ПК 90.12	9000	1200	3.3
1ПК 90.15	9000	1500	4.1

Почему многие допускают ошибки при укладке сборного перекрытия

15 грудня 2016, 18:15

При постройке частного дома, рано или поздно Вам придётся столкнутся с укладкой плит перекрытия, но проблема в том, что далеко не все знают, как это правильно сделать и какой способ лучше выбрать.

Самое быстрое и надёжное возведение – это сборное перекрытие. Строительный кран соединит вместе все бетонные плиты перекрытия за несколько часов, конечно же в зависимости от площади Вашего дома.

Сегодня, мы расскажем обо всех нюансах и тонкостях сборного перекрытия.

Преимущества и недостатки сборного перекрытия

Сборный тип перекрытия очень популярен среди строителей, особенно во время возведения частных домов, так как этот процесс занимает совсем не много времени. Но, как и у любого метода, у него есть свои плюсы и минусы.

Плюсы:

— Высокая скорость и простота при монтаже. Это очень весомый плюс, так как экономит гораздо больше времени, чем монтаж монолитного покрытия;

— Надежность. Этот вид плит отличается высокой надежностью, потому что они изготавливаются исключительно на предприятиях, с соблюдением всех норм. Эти покрытия обычно имеют сертификат, который подтверждает их качество и нагрузку, которую они способны выдержать;

— Звукоизоляция. Пустотные плиты, полюбились строителям не только из-за своей прочности и надежности, но и прекрасной звукоизоляции. В этом аспекте, они намного лучше обычных монолитных покрытий;

Минусы:

— Если Вы хотите делать перекрытие своими руками, пустотные плиты не Ваш выбор. Они слишком тяжелые, поэтому без крана не обойтись;

— Невозможно сделать помещение длиннее чем длинна самой плиты, так как эти перекрытия имеют фиксированное расстояние, которое невозможно увеличить. Поэтому, при планировке помещения, это нужно обязательно учитывать.

Но все же, не взирая на минусы, сборное перекрытие из пустотных плит, наиболее надежное и в тоже время доступное.

Какая должна быть глубина опирания?

Пожалуй, самой большой ошибкой в строительстве является неправильно выбранный размер помещения под конкретную плиту. Ведь если перекрытие плохо опирается на стену – это катастрофа! Поэтому над этим вопросом нужно обязательно заранее подумать.

При сборке пустотных плит перекрытия, глубина опирания чаще всего равна 100 – 120 мм. Если глубина опирания меньше указанной, это может послужить обрушением плиты. Если же глубина больше, это тоже не есть хорошо, создается перенапряжение и плита может разрушится. Не допускайте опирания плиты более чем на 230 мм.

Но для чего же это делается, чтобы плита не соскользнула? Вовсе нет. Плите было бы сложно соскользнуть с опоры даже в 80 мм. А делается это в первую очередь для того, чтобы арматура, которая находится внутри перекрытия, имела хорошую опору, тогда она может правильно функционировать.

Заливка бетона в торцы плиты

Как Вы знаете, полая плита перекрытия имеет с одной стороны полые круглые отверстия, оставшиеся из-за принципа их производства. Другая же сторона плиты заполняется бетонной смесью еще при формировании, как утверждают специалисты stromat.com.ua.

Торец плиты обязательно должен быть заполнен, потому что это достаточно хрупкая часть всей конструкции. Заполненный вкладыш берет на себя достаточно большую часть нагрузки, а если все оставить как есть, скоро плита начнет трескается, а это уже предвестник ее разрушения.

Плюс, с точки зрения теплоизоляции, эти отверстия должны быть закрыты, иначе в них будет задувать холодный воздух.

Также, рекомендуется располагать перекрытия таким образом, чтобы заполненные на заводе торцы – опирались на внутренне стены дома, а заделанные вручную торцы – опиралась на наружную стену дома. Сделано именно таким образом, потому что отверстия, заделанные на предприятие, более надежны.

Заключение

И последнее, если вы собираетесь класть сборные перекрытия на пористый материал, такой как газобетон или пенобетон, желательно класть плиты на монолитный пояс или на несколько рядов кирпича.

Что такое многопустотная плита?

19 апреля 2018 г., 16:22
Опубликовано писателем
Оставь свои мысли

В Benchmark Fabricated Steel одним из специальных стальных продуктов в Индиане, который мы производим для наших клиентов из стальных конструкций, являются многопустотные плиты. Также иногда называемые пустотелыми плитами, пустотелыми плитами или бетонными плитами, это сборные плиты из предварительно напряженного бетона, которые обычно используются в перекрытиях многоэтажных жилых домов и кондоминиумов. Хотя этот тип материала можно использовать практически в любой среде, он особенно популярен в странах, где большое внимание уделяется сборному железобетону для целей жилищного строительства, включая страны Северной Европы и некоторые из бывших коммунистических стран Восточной Европы.

Почему сборный железобетон так популярен? Возможно, главная причина в том, насколько это экономично. Для его изготовления требуется меньше материала, что делает его легче, чем другие виды строительных материалов. Также его можно довольно быстро собрать. Это означает, что владельцы недвижимости, желающие быстро построить крупномасштабные жилые или коммерческие здания, могут с большим успехом использовать многопустотные плиты.

Характер сборного железобетона

Сборная железобетонная плита имеет трубчатые отверстия или пустоты, которые проходят по всей длине плиты, обычно диаметром от двух третей до трех четвертей плиты. Это то, что придает плите ее легкий вес — значительно легче, чем массивные бетонные плиты перекрытия, которые были бы одинаковой толщины, почти не жертвуя прочностью.

Уменьшенный вес этого строительного материала важен, потому что он помогает сократить расходы, связанные с транспортировкой, а также общую стоимость материала.

Плиты обычно имеют ширину около 120 см и толщину от 15 до 50 см. Стальной трос укрепляет бетон и предотвращает его изгибание под тяжестью нагрузок, которые он несет. Плиты также обычно изготавливаются длиной до 200 метров.

При изготовлении многопустотных плит рабочие выдавливают влажный бетон с предварительно напряженным стальным тросом из движущейся формы. Затем эта плита разрезается массивной циркулярной пилой с лезвием из алмаза, чтобы обеспечить достаточную твердость для эффективной резки материала. Этот вид производства в фабричных условиях обеспечивает гораздо более эффективный производственный процесс и лучший труд.

Существуют и другие способы изготовления многопустотных плит. Одним из примеров является изготовление многопустотных плит перекрытий из железобетона без предварительного напряжения. Эти плиты изготавливаются на производственных линиях карусельного типа в точном соответствии с их длиной в качестве стандартного продукта. Эта длина обычно составляет семь или восемь метров. Это один из самых распространенных способов изготовления многопустотных плит для жилищного строительства в Европе.

Затем, чтобы звукоизолировать пол и обеспечить его соответствие всем современным стандартам, необходимо использовать какое-то мягкое напольное покрытие, чтобы приглушить звук шагов. Иногда в качестве альтернативы используются плавающие стяжки пола или резиновые полосы под плитами.

Для получения дополнительной информации о том, что такое многопустотные плиты и их место в строительной отрасли, свяжитесь с Benchmark Fabricated Steel, чтобы узнать о специальной стальной продукции в Индиане.

Категория: Изделия из специальной стали

Этот пост был написан Writer

Что такое многопустотные плиты и зачем их использовать?

Пустотные плиты представляют собой сборные железобетонные элементы, которые предварительно напряжены и изготавливаются с использованием поддонов для ярусного стального литья. Предварительно напряженные многопустотные плиты используются для железобетонных конструкций, выдерживающих чрезмерные весовые нагрузки, и на больших открытых пространствах. Материал и рабочая сила будут сэкономлены, если вы используете в процессе многопустотные плиты.

Пустотные плиты позволяют строить бетонные конструкции, которые невозможно получить с помощью других систем. Конструкции из предварительно напряженных многопустотных плит являются идеальным строительным решением для промышленных сооружений, жилых домов и общестроительных работ. Для уменьшения веса бетонного каркаса предварительно напряженные плиты имеют продольные пустоты в нижней части, что означает, что они не требуют поперечного армирования. При использовании преднапряженных многопустотных плит и балок вы гарантированно экономите денежные средства, а также балки, колонны, материал и, самое главное, трудозатраты.

Ниже приведены преимущества, связанные с многопустотными плитами

1.

Скорость возведения

Пустотные плиты можно быстро и безопасно установить на месте в различных погодных условиях. Количество рабочих, необходимых на месте, минимально, а также обеспечивает немедленную рабочую платформу. Эти преимущества позволяют гораздо быстрее завершить укладку полов и быстрее возвести здания, увеличивая прибыль подрядчика.

2. Использование нижнего материала

Пустотные плиты представляют собой предварительно напряженные элементы, которые позволяют использовать более мелкие элементы, тем самым уменьшая количество стали и бетона, используемых в конструкции. Несущие элементы каркаса, колонны и балки также могут быть уменьшены.

3. Конструктивная эффективность

Полая сердцевина предлагает универсальное решение для стальных и бетонных конструкций. Это делает их пригодными для широкого спектра применений, от жилья до коммерческих и промышленных зданий, автостоянок и спортивных стадионов.

4. Качество

Предварительно напряженный пустотелый стержень изготавливается с использованием высококачественного сырья, такого как высокопрочный бетон и стальная проволока/прядь с низкой релаксацией, в соответствии со строгими процедурами обеспечения качества и контролем, которые соответствуют необходимым национальным и международным стандартам. Таким образом сохраняется качество плит.

5. Звукоизоляция

Предварительно напряженный пустотелый каркас обеспечивает превосходную звукоизоляцию, что является важным фактором при использовании в жилых зданиях.

6. Тепловая эффективность

Пустотные плиты обладают превосходными тепловыми характеристиками, помогая снизить потребление энергии, используемой для обогрева и охлаждения конструкций.

7. Экологичность

Пустотные плиты — чрезвычайно долговечные строительные изделия, которые обеспечивают исключительный срок службы благодаря устойчивости к коррозии и растрескиванию.
