Устройство плит перекрытия: виды и свойства

Задумывая строительство дома, невозможно обойти вниманием такую важную тему, как устройство плит перекрытия. В конце концов, от этого зависит не только комфортное обитание людей в жилом доме, но и общая техническая пригодность здания к длительной и безопасной эксплуатации.

Схема устройства монолитной плиты перекрытия.

Одним из ключевых свойств указанных конструкционных элементов является их несущая способность. Данный технологический параметр обозначает в общих чертах то, насколько можно нагружать различными инженерными компонентами железобетонные плиты перекрытия. Эта и другие характеристики определяют функциональное назначение, место установки, а также структуру, типы и способы производства данных элементов.

Плиты перекрытия: их назначение, технические особенности и разновидности

Габариты плит перекрытия.

Указанные элементы конструкции здания служат для его разделения на отдельные горизонтальные уровни. Способность плит быть надежной неотъемлемой частью общего каркаса строения зависит от стройматериалов, из которых они изготовляются, и от их внутреннего состава.

Бывают плиты перекрытия, произведенные из дерева, из железобетона и из газобетона. Определенный вид изделия подбирается в зависимости от типа здания и его функционального назначения. В настоящее время вариант с деревянными конструкциями в строительной практике используется достаточно редко, в основном применяются бетонные монолитные перекрытия, железобетонные плиты перекрытия, а также газобетонные плиты.

Готовые железобетонные сборные изделия обладают высокой степенью прочности и жесткости, отличной сопротивляемостью агрессивным средам.

Благодаря указанным свойствам они, в отличие от деревянных перекрытий, могут применяться не только в жилищном, но и в промышленном строительстве. Газобетонные изделия также широко используются в жилищном и коммерческом строительстве.

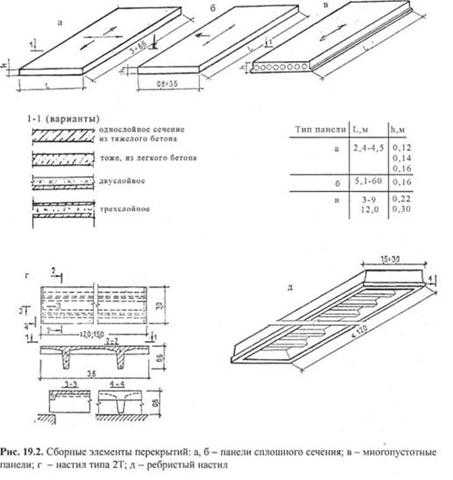

В свою очередь, железобетонные плитные конструкции разделяются на перекрытия полнотелые (сплошные), многопустотные и преднапряженные (ребристые).

Вернуться к оглавлению

Виды перекрытий по месту монтажа в здании

Плиты перекрытия.

Строительство любого одноэтажного здания предполагает устройство по меньшей мере двух видов перекрытий — цокольного (подвального) и чердачного. Если строение состоит из двух и более этажей, добавляется еще один вид перекрытий — межэтажное. Все указанные виды имеют свои характерные особенности.

Самое нижнее — цокольное — перекрытие разделяет друг от друга подвальное пространство и первый (нижний) этаж. Сборные элементы на подвал устанавливают, если здание возводится из кирпича или другого штучного твердого материала. Кроме упомянутых железобетонных плит общая конструкция перекрытия состоит еще из несущих балок, «черного» пола, слоя утеплителя с пароизоляцией и чистового пола.

Плиты чердачного перекрытия отделяют чердак от расположенного уровнем ниже помещения. К этим конструкционным элементам кроме общих условий предъявляются особые требования. В частности, в отличие от межэтажных перекрытий, чердачный вариант должен быть снабжен утеплительным слоем, который формируется отдельно от самих плит. Поскольку дополнительные монтажные слои увеличивают вес конструкции, необходимо обязательно позаботиться об устранении чрезмерной нагрузки на каркас здания.

Схема армирования плиты перекрытия.

Наконец, плиты для установки между этажей изготовляются с таким расчетом, чтобы они могли надежно удерживать не только общую массу инженерных конструкций, но и суммарный вес пребывающих на соответствующем этаже людей, мебели, оборудования и т.д. Кроме того, установленные в многоэтажном жилом многоквартирном доме, они еще играют роль элементов звукоизоляции.

Однако вне зависимости от того, где именно располагаются плиты перекрытия, все они должны соответствовать ряду жестких требований, к которым, в частности, относятся низкий уровень гидро- тепло- и звукопроницаемости, высокая степень прочности, повышенная жесткость, пожаробезопасность.

Вернуться к оглавлению

Плиты перекрытий полнотелые: особенности установки и эксплуатации

Сборное перекрытие из пустотных плит.

Выше уже было сказано в общих чертах, какие бывают плиты в зависимости от своего назначения, от места установки и внутренней структуры. На последнем параметре стоит остановиться несколько подробнее.

Сплошные строительные изделия в основном производят толщиной от 16 до 22 см и длиной до 6 м из цемента, песка, гранитного щебня и стальной арматуры. Для того чтобы облегчить монтаж такой плиты, ее оснащают на заводе специальными арматурными петлями для установки на каркасе строящегося здания.

Монтаж полнотелых элементов производится с их выравниванием по нижней рабочей поверхности. Для надежного крепления плита должна опираться на несущие перегородки, заступая на стены на длину не менее 12-15 см.

Сплошные плиты отличаются большим весом и большей, чем у остальных плитных изделий, прочностью. Их применяют в тех случаях, когда необходимо смонтировать перекрытия, в которых не допускаются трещины и прогибы. Используются они при строительстве кирпичных или бетонных каркасов. Если же здание возводится из известняка или легких бетонов, то устройство перекрытия из таких плит допускается только при наличии верхнего армированного пояса под укладку плиты.

Вернуться к оглавлению

Многопустотные плитные изделия и их особенности

Плиты перекрытия многопустотные с напряженной арматурой.

Как уже было сказано выше, сплошные ЖБИ характеризуются очень большим весом. Уменьшить их массу (с одновременным уменьшением нагрузки на опорные стены), как и улучшить тепло- и шумоизоляционные характеристики, может устройство в их толще заданных технологических пустот. Как правило, делается это с помощью закрепляемых на каркасе полиэтиленовых труб, диаметр которых составляет 6-7 см.

Надо отметить, что благодаря своим свойствам многопустотная плита перекрытия является наиболее популярным вариантом среди всех плитных конструкций. Самый распространенный разброс размеров — 2,4-6,6 м (по длине) и 0,6-2,4 м (по ширине). Вместе с тем современные технологии делают возможным производство железобетонных многопустотных панелей практически любого размера и конфигурации в зависимости от архитектурных особенностей строящегося здания.

Укладываются они на цементный раствор с таким расчетом, чтобы минимальный заход края плиты на несущую стену составлял 10 см. Если речь идет о балконной плите, то ее вставляют в стеновую кладку и приваривают к выпускам арматуры из перекрытия.

Вернуться к оглавлению

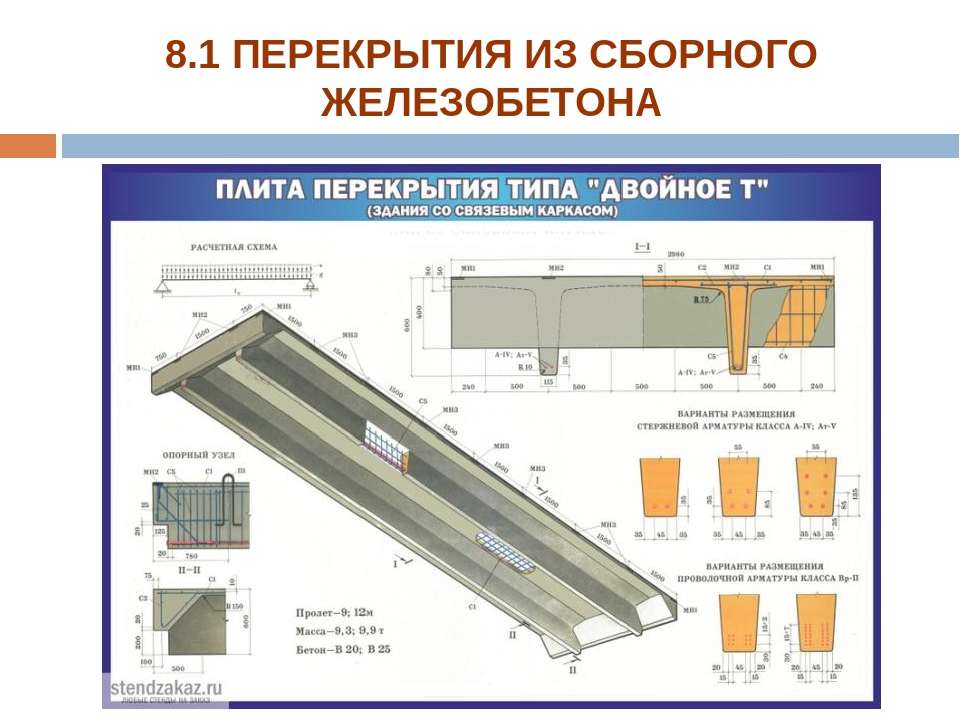

Преднапряженные плиты как элемент перекрытия

Производство плит перекрытий.

Этот тип плит применяется при строительстве высотных (жилых и промышленных) зданий и нестандартных строений — гостиниц, супермаркетов, автопарковок и пр. в конструкции которых используются пролеты длиной 8-13 м.

Устройство подобного рода конструкций обусловлено недостатком нагрузочной способности и указанной длиной пролета перекрытия, оснащенного ненапряженным армированием. Изготовляются такие плиты шириной до 3 м и толщиной от 80 до 120 мм.

Для преднапряженных (ребристых) плит применяется армирование из разных исходных материалов. В частности, на продольную арматуру идет напрягаемая многожильная проволока. А вот поперечное армирование обеспечивает стальной пруток. При этом поперечная арматура укладывается сверху натяжной.

Главным преимуществом данного типа плит является возможность накрывать длинные пролеты. При этом на подпирание изделия на несущих стенах уходит минимум материалов и времени.

Еще одно достоинство преднапряженных панелей состоит в том, что они образуют высококачественную нижнюю плоскость перекрытия. Поверхность получается настолько гладкой, что по ней можно практически сразу клеить обои или наносить краску.

Вернуться к оглавлению

Газобетонные плиты перекрытия

Панели перекрытия из газобетона.

Классификация плит была бы неполной без краткой характеристики плитных изделий из газобетона. Такие перекрытия в основном применяются при строительстве жилых зданий и других сооружений из газобетонных монтажных конструкций.

Сам газобетон отличается повышенной пористостью, и поэтому он гораздо более легкий, чем плиты из железобетона. Благодаря этому свойству газобетонные плиты демонстрируют отличные звукоизоляционные характеристики. Одновременно указанный стройматериал обладает минимальной теплопроводностью.

Данные монтажные элементы очень удобны для процесса формирования перекрытия, поскольку производят их на заводах в виде относительно малоразмерных изделий. Их точные габариты и очень четкие контуры дают возможность делать почти идеально ровные перекрытия. Однако это же обстоятельство не позволяет заниматься их установкой любому человеку — для выполнения такой работы требуется определенный опыт и профессиональная подготовка.

Таким образом, зная достоинства и недостатки тех или иных плит, предназначенных для строительства перекрытий, каждый заказчик сможет выбрать для себя то изделие, которое наилучшим образом будет соответствовать требованиям его будущего дома.

Плиты перекрытия своими руками.

Чертеж

Плиты перекрытия предназначены для разделения здания на уровни (этажи). Если плиты расположены между этажами, то это перекрытие, если над последним этажом, то покрытие. Разница заключается только в несущей способности. К данным строительным конструкциям предъявляются повышенные требования к прочности и надежности, так как они являются основными несущими элементами и воспринимают нагрузку от всего этажа, включая полы, перегородки, оборудование, мебель и временные нагрузки.

Плиты перекрытия могут быть:

в зависимости от материала: железобетонные, бетонные, деревянные, металлические, комбинированные;
от способа выполнения сборные или монолитные;

Тот или иной тип плит перекрытия применяется в зависимости от конструктивной особенности здания, максимальной нагрузки на перекрытие и способа монтажа. Дальше мы разберем, как сделать перекрытие своими руками.

Пример расчета монолитной плиты перекрытия

Прежде, чем приступить к изготовлению плиты, желательно сделать ее расчет. 6 кг/см2).

Сбор нагрузок на перекрытие

Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.

Расчет плиты по деформациям на прогиб

Схема работы перекрытия:

Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:

и коэффициент Aо при ширине участка плиты b=1(м):

Требуемая площадь сечения арматуры будет равна:

Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.

Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна 0.63тн/м² и
временная нагрузка на перекрытие равна 0.2тн/м².

Вычисляем максимальный момент от действия длительной нагрузки:

И максимальный момент от действия кратковременной нагрузки:

Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководство
по проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).

Коэффициент для определения: k1кр ; k1дл ; k2дл.

Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:

Теперь осталось нам определить максимальный прогиб в середине пролета:

Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!

Монолитные плиты перекрытия для гаража

Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.

Материалы для изготовления плиты

Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:

профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
арматура диаметром 16 мм;
сетка с ячейкой 100х100 диаметром 5 мм;
стяжка диаметром 8 мм, 2 штуки на одну плиту;
бетон класса В20.

Процесс изготовления плиты своими руками

Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.

Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.

Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.

Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.

Сколько стоит изготовить плиту перекрытия?

Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.

Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

балки двутаврового сечения, изготовленные из напряженного бетона;
блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

Высокая несущая способность, до 1000 кг/м2.
Отказ от выполнения монолитного пояса.
Высокая тепло- и звукоизоляция.
Возможность укладки в пустотах инженерных коммуникаций.
Низкий расход материалов на один квадратный метр перекрытия.
Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

Песчаный слой толщиной 30 мм.
Мягкая древесноволокнистая плита толщиной 12 мм.
Гидроизоляции из рубероида.
Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
Выравнивающий слой полимерцемента толщиной 8 мм.
ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

Слой песка толщиной 30 мм.
Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Монолитная плита перекрытия своими руками для дома

Плиты, использующиеся в домах, как правило, изготавливаются из железобетона. Это типовые готовые заводские конструкции, которые нужно только правильно положить в процессе строительства. Они обладают неплохими эксплуатационными свойствами, но есть вариант с лучшими характеристиками. Это монолитная плита перекрытия, и ее вполне можно изготовить самостоятельно, не заказывая у строительных компаний. Такая плита не только на порядок превосходит обычные железобетонные, но и не требует особых навыков или специализированного сложного оборудования для ее изготовления.

По сравнению с типовыми железобетонными плитами, выпускаемыми на заводах, монолитное перекрытие обладает несколькими преимуществами:

Конструкция не будет иметь швов, что добавляет ей прочности, поскольку нагрузка на фундамент распределяется равномерно, по всей поверхности. Таким образом, повышается общая долговечность и безопасность здания.
Монолитная заливка дает возможность экспериментировать с планировкой в доме, так как опирается она непосредственно на колонны. Можно создавать различные углы и закоулки, под которые достаточно сложно было бы подобрать отдельные плиты перекрытия. Это открывает широкий простор для дизайнерских идей.
Наконец, монолитная конструкция позволяет оборудовать безопасный балкон без какой-либо дополнительной опоры. Создание балкона — пункт не обязательный, но многим хочется иметь его в загородном доме, так почему бы не сделать это.

Можно создать монолитную плиту перекрытия своими руками, не нанимая бригаду рабочих и не используя сложное оборудование. Достаточно делать все поэтапно, аккуратно и с соблюдением техники безопасности. Кроме того, нужно выбрать качественные материалы для своего сооружения.

Технология устройства монолитной плиты перекрытия

Для того чтобы сделать монолитную плиту, понадобится чертеж. Любое строительство начинается со схемы и вычислений. Лучше сделать заказ в строительном бюро, доверив расчеты профессионалам. Результат подскажет, какими должны быть правильные размеры подходящей для строительства плиты, какую усиливающую арматуру для нее выбрать и какой бетон из существующих марок лучше использовать. Можно попробовать выполнить все необходимые расчеты самостоятельно, в интернете существуют схемы, по которым выполняется эта операция. Обычный загородный дом, как правило, имеет пролет не более 7 метров, для чего подходит плита со стандартными размерами и толщиной от 180 до 200 мм, это наиболее часто использующийся размер.

Для изготовления новой монолитной плиты понадобятся следующие материалы:

Стальная арматура, имеющая диаметр 10, либо, как вариант, 12 мм и гибочное приспособление для нее.
Бетон с маркировкой М 350. Также можно сделать бетонный раствор самостоятельно, смешав песок, цемент и щебенку.
Опалубка и опоры для ее поддержки, понадобится одна опора на квадратный метр.
Пластиковые подставки под усиливающую арматуру для фиксации.

Процесс заливания обязательно включает в себя несколько пунктов, которые выполняются последовательно:

Если имеющийся пролет здания значительно больше стандартных 7 метров или выполняемый проект однозначно подразумевает опору на колонны, придется совершить расчет плиты перекрытия.
Первый шаг — поставить опалубку для начала работ.
Плита армируется стальными прутьями, из которых собирается каркас.
Заливается бетон.
С помощью глубинного вибратора производится уплотнение для усиления прочности.

После того, как высота стен достигла необходимого уровня, можно приступать к созданию плиты перекрытия.

Установка опалубки

Обычную опалубку, используемую в строительстве, иногда называют палубой, и именно она понадобиться, чтобы создать плиту. Можно просто арендовать готовую, съемную, которая сделана из металла или пластика. Также можно без труда сделать ее самостоятельно из досок или фанерных листов. Конечно, аренда гораздо проще, поскольку опалубка съемная и разборная, а значит, ее легко можно будет убрать. Кроме того, она имеет телескопическое устройство, что позволяет регулировать высоту.

Для создания опалубки вручную нужно взять листы фанеры или доски. Конструкции из досок нужно хорошо сбивать, тщательно подгоняя деревянные части. Если остались щели и отверстия, нужно использовать гидроизоляционную пленку, обернув ею опалубку.

Как установить опалубку?

Сначала нужно соорудить вертикальные опоры. Если это арендованная опалубка, то их роль выполняют металлические стойки с телескопической системой регулировки высоты. Можно взять деревянные бревна. Расстояние между используемыми стойками составляет один метр. Стойки должны быть удалены от стены, как минимум, на расстояние 20 см.
Поверх установленных стоек кладутся ригели — это специальные продольные брусья, необходимые для удерживания опалубки.
На ригелях будет располагаться палуба из фанеры, устойчивой к влаге. Горизонтальная балка должна плотно упираться в находящуюся рядом стену, не оставляя при этом отверстий.
Верхний край используемой конструкции должен совпадать с имеющимся верхним краем стены, поэтому следует отрегулировать высоту стоек до приемлемого уровня.
Расположение и точную горизонтальность нужно проверить при помощи строительного нивелира.

В некоторых случаях опалубку для удобства застилают пленкой с гидроизоляционными свойствами или смазывают автомобильным маслом, если она сделана из металла. Делается это, чтобы облегчить снятие опалубки и сделать поверхность получаемой бетонной плиты ровнее. Телескопические арендованные стойки предпочтительнее, чем самодельные деревянные, поскольку они способны выдерживать значительный вес — до 2 тонн, не ломаются, на них не появляются трещины, как это может произойти с самодельными опорами. Временная аренда подобных стоек обходится примерно в 3 у. е. на один квадрат.

Армирование плиты

Когда металлическая или самодельная опалубка установлена, в ней нужно связать каркас из сеток арматуры. Для этого используются прочные стальные прутья маркировкой А-500С. Размер одной ячейки получившей сетки должен быть около 200 мм. Прутья соединяются при помощи проволоки. Обычно длины прута не хватает на все пространство, поэтому приходится соединять несколько штук. Чтобы сетка была прочной, надо складывать пруты внахлест не менее 40 мм.

Сетка обязательно должна накладываться на стены, норма для кирпичных сооружений — 150 мм и более, для стен, выполненных из газобетона — не меньше 250 мм. Между торчащими торцами расставленных стержней и установленной опалубкой должно оставаться расстояние в 25 мм.

Дополнительное усиление будущей плиты последовательно производится с помощью прочного каркаса из арматуры. Сетки делается две, та, что находится внизу, аккуратно располагается на расстоянии 20-25 мм от края снизу, другая сетка, верхняя — помещается ниже на 20-25 мм от верхнего края плиты.

Под нижнюю плитку кладутся фиксаторы из пластмассы, чтобы удерживать ее на нужном расстоянии. Они располагаются с шагом в 1 метр, в тех точках, где находится пересечение прутьев каркаса.

Общая толщина предварительно рассчитывается в соотношении 1:30, где первая цифра означает толщину будущего изделия, а вторая — длину пролета. К примеру, если стандартный пролет составляет 6 метров, то ширина плиты будет ровно 200 мм. Так как укрепляющие сетки расположены на некотором расстоянии от краев плиты, то нужно их разделить, между ними должен быть промежуток в 120-130 мм.

Фиксаторы-подставки нужны, чтобы развести выложенные арматурные сетки в каркасе на расстояние друг от друга. Размер верхних полок фиксатора должен составлять 350 мм, при этом вертикальный размер составляет 120 мм, шаг расположения составляет 1 метр, фиксирующие элементы расставляются в шахматном порядке, поочередно.

Торцевой фиксирующий элемент в конструкции устанавливается с постоянным шагом в 400 мм, непосредственно в торцах каркаса. С его помощью плита будет опираться на стену.

Соединитель сеток нужен, чтобы две сетки принимали нагрузку как единое целое армирующее устройство. Шаг при установке должен составлять 400 мм, а переходя в зону опирания, нужно сократить его до 200 мм.

Заливка плиты

Оптимальный вариант — приобретать подходящий бетон на заводе, у профессиональных компаний, занимающихся изготовлением товаров для строительства. Это во многом облегчает поставленную задачу. Кроме того, если аккуратно заливать бетон равномерно и с миксера, поверхность плиты получится гладкой и очень ровной. А вот заливка вручную потребует неизбежного перерыва на время приготовления новой порции строительного раствора, соответственно, затвердевание пойдет неравномерно, что грозит дефектами готовой плиты. Лучше выполнять заливку ровным слоем, примерно в 200 мм, действуя без промедлений.

Перед тем, как выполнять заливку бетоном, необходимо не забыть установить в опалубку специальные технические короба, предназначенные для создания дымоходов или вентиляции. После заливки нужно использовать специальный глубинный вибратор для бетона. Это сделает структуру плиты более прочной, так она получится надежной и качественной. Затем нужно набраться терпения и оставить залитую поверхность высыхать и набирать прочность в течение периода в 28 дней.

За формирующейся поверхностью нужно тщательно следить в первую неделю после заливки и смачивать ее простой водой, но при этом только увлажнять, а не обильно заливать. Опалубку можно аккуратно снимать с плиты спустя месяц после заливки. После этого новая монолитная плита будет полностью готова.

Общая стоимость материалов и приспособлений, необходимых для получения монолитной плиты перекрытия, как правило, учитывает расходы на усиливающую арматуру, возможную аренду опалубки, покупку бетона и краткосрочную аренду строительного миксера, а также глубинного вибратора. По средним подсчетам получается примерно 45-55 у.е. на один квадрат возведенного перекрытия.

Процесс строительства бетонной плиты перекрытия 2021

Бетонные плиты являются популярным выбором для новых жилых и коммерческих зданий. В отличие от строительства здания на сваях или пнях, бетонное основание помогает улучшить тепловую эффективность, поддерживает долговечность конструкции и позволяет построить более крупную и тяжелую конструкцию. Процесс строительства бетонной плиты включает в себя подготовку опалубки, уплотнение основания плиты, размещение арматуры, заливку, уплотнение, отделку бетона, снятие опалубки и отверждение бетонной плиты.

Использование зарекомендовавшего себя процесса изготовления бетонной плиты перекрытия гарантирует длительный срок службы плиты. Дефекты в строительстве могут поставить под угрозу структуру имущества и привести к дорогостоящему ремонту (на который может распространяться гарантия застройщика). Убедитесь, что вы наняли авторитетного строителя, у которого есть опыт.

Вот краткое описание процесса изготовления бетонной плиты.

Подготовка опалубки

Опалубка представляет собой каркас для бетонной плиты. Для измерений обратитесь к утвержденным планам строительства, чтобы убедиться, что опалубка установлена правильно. Правильное соблюдение процесса укладки опалубки снижает вероятность повреждения бетонной плиты. Подготовка опалубки также должна соответствовать установленным строительным нормам и правилам.

Опалубку нужно монтировать правильно, чтобы она выдерживала давление бетона, не протекала, позволяла работать и ходить по ней, поддерживать оборудование и машины и не содержала дефектов конструкции. Это означает, что все соединения должны быть герметизированы и закреплены, а гвозди не должны быть видны. При наличии дефектов может потребоваться дорогостоящий ремонт. Ответственность за проверку соблюдения правильных методов строительства лежит на инспекторе по строительству или инженере-строителе.

Важный совет: следите за тем, чтобы высота опалубки была на одном уровне с верхом бетонной плиты, чтобы можно было выровнять готовую поверхность вровень с верхом опалубки.

Выкопать землю

Участок вырублен землеройной техникой почти до уровня. После завершения земляных работ геодезист втыкает штифты в землю, чтобы отметить площадь пола, и дает торговцам точки для измерения. Электрики и сантехники копают и запускают доступ для обслуживания. Фундаменты и опоры выкапываются в соответствии со спецификациями инженеров, а площадка выравнивается с помощью лазерного уровня. По периметру заливаемой плиты сооружается опалубка. Это сформирует форму плиты и удержит бетон, пока он твердеет.

Подготовить подстилку из плит

Важно правильно подготовить подстилку из плит. Это гарантирует, что бетонная плита опирается на прочное основание и что бетонная плита не начнет трескаться. Для подготовки основания плиты используйте дорожную пыль или дробилку подходящей толщины в соответствии со строительными нормами. Убедитесь, что поверхность ровная, плоская и плотно утрамбована. Хорошо дренированное основание и уплотненный слой предотвращают растрескивание бетонной плиты.

Установить арматуру

Армирование предотвращает растрескивание, коробление и обрушение бетона, когда на него воздействует нагрузка, повышая прочность бетона на растяжение и делая его более прочным.

Убедитесь, что арматурные стержни, распорки и связи установлены в соответствии с утвержденными планами строительства.

Заливка, уплотнение и финишный бетон

Для заливки бетона должен быть привлечен профессионал от известной компании по производству премиксов. Это обеспечит заданную прочность бетона. Перед заливкой смочить плиту водой, чтобы предотвратить потерю влаги.

После заливки бетона добавьте контрольные швы там, где это необходимо. По мере высыхания бетон дает усадку. Чтобы избежать случайного образования трещин, контрольные/компенсационные швы предотвращают образование трещин.

Кроме того, убедитесь, что бетон уплотнен. Это помогает бетону связываться и формироваться внутри опалубки и вокруг арматурных стержней. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона. Наконец, плиты должны быть обработаны в соответствии с действующими строительными стандартами.

Затвердевание бетона и снятие опалубки

Отверждение бетонной плиты включает в себя применение воды в течение примерно 7 дней. Применение влаги к бетону помогает его уплотнению. Лучше всего опрыскивать два раза в день — используйте легкие аэрозоли с полным покрытием. Через 24 часа после заливки бетона опалубку можно снять. Соблюдайте осторожность при снятии опалубки, чтобы не повредить бетонную плиту.

По плите можно ходить через 3 дня, но избегайте больших нагрузок в течение как минимум 7 дней.

В Foilboard, мы разрабатываем ведущие изоляционные материалы для коммерческой и жилой недвижимости в Австралии. Наш продукт для изоляции под плитой, Slabmate, является новым решением для изоляции под плитой для строительства плиты на грунте. Slabmate был разработан для создания теплового барьера, дополняющего общую изоляцию проекта. Для получения дополнительной информации свяжитесь с нами по телефону 1800 354 717 .

Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Бетонные плиты толщиной

Важный момент

Введение в конструкцию плит

Бетонная плита представляет собой горизонтальную поверхность жилого или коммерческого здания, фабрики, квартиры и т. д.
Толщина армированной сталью плиты составляет около 100-500 мм . Это типов плит , которые используются для потолков и полов.
Менее тонкие плиты используются для строительства наружного мощения .
Иногда в жилом или коммерческом здании толстая бетонная плита построен непосредственно в недрах . Эти типы плит обычно классифицируются под номером как опорные плиты под номером .

Также читайте: Лестница для рыбы | Что такое рыбная лестница | Типы рыбной лестницы | Рыболовные лестницы в плотинах

Что такое плитная конструкция?

Процесс изготовления плиты следующий. Это-

Подготовка опалубки
Подготовка основания плит
Усиление партии
Заливка, компактная и бетонная отделка
Отверждение бетона и снятие опалубки

№1. Подготовка опалубки

Опалубка является каркасом для бетонной плиты , и необходимо проверить размеры в соответствии со строительным планом для правильной установки опалубки .
Опалубка нуждается в правильном размещении, чтобы выдерживать значительные нагрузка бетона, утечки и другие необходимые требования.
Высота опалубки должна быть на уровне верхней части бетонной плиты, чтобы отделка поверхности соответствовала верхней части опалубки .

#2. Подготовка основания плиты

Очень важно правильно установить основу плиты, потому что вся плита опирается на нее в исходном состоянии.
Дорожное покрытие подходит для основания плитного основания.

Также прочтите: Что такое вафельная плита| Детали вафельной плиты | Преимущества и недостатки вафельной плиты | Дизайн вафельной плиты | Строительство вафельной плиты

№3. Установка арматуры

Армирование предотвращает растрескивание плиты , коробление и обрушение. Он полностью несет прочность на растяжение конструкции.

#4. Заливка, компактирование и бетонирование

Хорошо использовать готовую бетонную смесь , но все время мы не можем использовать готовую бетонную смесь .
После заливки бетона его необходимо подвергнуть вибрации для уплотнения.

#5. Отверждение бетона и снятие опалубки

Отверждение бетонной плиты водой около семи дней . Если мы используем распыление, то мы должны распылять два раза в день.
Через 24 часа заливки бетона опалубку можно снять полностью, но мы избегаем больших нагрузок до семи дней.

Также прочтите: разница между односторонними и двусторонними плитами | Что такое плита

Типы конструкции плиты

Доступны типы конструкции плиты —

Несущая плита основания
Подвесная плита
Неармированная плита
Глиняная плита
Односторонняя плита
Двусторонняя плита

Также прочтите: Проектирование односторонней и двусторонней плиты шаг за шагом

#1.

Наземная несущая плита

Наземная несущая плита в основном используется в жилых или коммерческих зданиях для пола . Этот тип плит также известен как « наземная плита » или « плита на земле ».
Для этого типа плиты необходимо строить в соответствии с состоянием почвы, потому что некоторые динамические основания создают трещины.
Грунтовая несущая плита требует надлежащего отверждения , чтобы набрать достаточную прочность.

#2. Подвесная плита

При проектировании гофрированной плиты бетон заливается в стальной лоток . Это повышает прочность плиты и предотвращает ее изгибание под собственным весом.
В случае оребренной плиты она приобретает большую прочность в одном направлении. Это достигается с помощью бетонных балок несущая нагрузка между опорами или колоннами, и тоньше, цельные ребра в перпендикулярном направлении.
В вафельной плите она обеспечивает достаточную прочность в обоих направлениях, используя матричный сегмент под плитой.

№3. Неармированная плита

Неармированная плита также известна как плоская плита . Здесь армирование не используется; поэтому вся нагрузка на плиту приходится на бетон.
Нагрузка должна быть в пределах прочность бетона на изгиб для предотвращения образования трещин .

#4. Глиняная плита

Глиняные плиты тоньше, чем подвесные плиты или опорные плиты; он также известен как крысиная плита .

Глиняная плита

не содержит армирования, поэтому она экономична и проста в изготовлении.
Иногда крупный заполнитель используется в месте грязи.

#5. Односторонняя плита

Односторонняя плита имеет сопротивление моменту армирование только в более коротком направлении. В этом типе плиты более длинное направление будет незначительным.

Односторонняя армированная плита может быть прочнее двухсторонней неармированной плиты, поскольку это зависит от типа нагрузки .

На конструкцию односторонней плиты влияют одни факторы, это-

Расчет нагрузки
Изгибающий момент Расчет
Эффективная глубина изгиба
Основная сталь
Эффективная сталь
Проверка прогиба
Длина проявления Проверка
Проверка на сдвиг

#6. Двухсторонняя плита

Двухсторонняя плита имеет усиливающую арматуру в обоих направлениях, т.е. в более длинном и более коротком направлении.
Плиты данного типа могут выдерживать большую нагрузку, вибрацию и т. д.
Для построения двухполосной плиты главное учесть, что лк: ly< 2 , где лк — s меньший пролет , а ly — больший пролет.

Также прочтите: Как спроектировать конструкцию здания/дома шаг за шагом, часть 3 (конструкция балки перекрытий)

Что такое плита перекрытия?

Плита перекрытия действует как пол, построенный из бетона , который является одним из наиболее важных компонентов здания.
Плита перекрытия образует пол подвала здания или действует как крыша . Сооружается на месте с помощью стальной арматуры или из готовых сборных материалов .
Те полы, которые сделаны из дерева или других материалов, не относящихся к , называются плитами перекрытия.
Иногда плиты перекрытий поддерживаются балками, а затем сооружаются в крыше здания, тогда это называется плитой крыши.

Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты

Типы плит перекрытия

Первый тип плиты представляет собой плоскую бетонную плиту , которая обычно имеет толщину 100 мм. Он поддерживается двумя или более сторонами бетонной балки или стальной балки .
Второй тип плиты также представляет собой плоскую бетонную плиту , опирающуюся на стальные ребра . Сталь обеспечивает временную и постоянную поддержку бетона, стальной потолок наблюдается с обратная сторона плиты .
Вафельная плита — третий тип плиты. В этом типе бетон заливается рядом с пластиком; это приводит к стилю ящика для яиц. Толщина плиты этого типа составляет 500 мм или более .
Бетонные плиты на месте над балкой и блоком со стальной арматурой — другой тип.
Последний тип пола плита представляет собой сборную бетонную плиту.

Также прочтите: Как рассчитать нагрузку на колонну, балку, стену и плиту

Толщина бетонных плит

Минимальная толщина бетонной плиты полностью зависит от типа плиты в одну или две стороны , пролет плиты , расчетная нагрузка.
Минимальная толщина бетонной плиты около 4 дюйма но не меньше, чем в соответствии со стандартом код , но толщина плиты полностью зависит от 0005 расчетная нагрузка и пролет плиты.
С другой стороны, бетонная смесь марки также очень важна для толщины плиты.
В основном фактическую толщину плиты нужно узнать по конструкции плиты и по Графику гибки стержней (BBS).

Также прочтите: Что такое перекрытая балка / скрытая балка / скрытая балка | Преимущества и недостатки

Сборные бетонные плиты

Сборные бетонные плиты изготавливаются на заводе и доставляются на площадку , и они готовы к использованию.
Эта плита изготовлена по процедуре предварительного или постнапряжения .
Сборная плита имеет больше преимуществ, поскольку она создается в более контролируемой среде, чем обычная плита.
Плиты изготавливаются путем заливки бетона в форму в условиях строгого контроля .
Сборные железобетонные плиты также используются в промышленном и административном здании .

Также прочтите: Что такое покрытие в бетоне | Прозрачное покрытие в балках, перекрытиях, колоннах, фундаментах

Преимущества сборных плит

Бетонные плиты предлагают широкий спектр преимуществ, от первоначального проекта до долговременной конструкции и конструкции.
Сборные железобетонные плиты изготавливаются в контролируемой среде, поэтому бетон, который используется для строительства, очень хорош; для этого причина, растрескивание обычно не развивается.
Температурные и погодные воздействия не влияют на этот тип плиты.
Сборная железобетонная плита достаточно прочная и долговечная, поэтому ее использование вместо бетонной плиты c делает ее более прочной и стабильной.
Эта плита выдерживает как растяжение, так и сжатие по стандарту .
Эта плита обладает хорошей термостойкостью.

Также прочтите: Что такое затонувшая плита | Преимущества и недостатки затонувшей плиты

Бетонная плита перекрытия

Плита перекрытия представляет собой железобетонную плиту толщиной около 5-6 см. Иногда может быть 7 см, зависит от кожуха арматуры . Это также называется пластинчатой плитой.
Иногда плита перекрытия изготавливается сборным способом и изготавливается в строго контролируемой среде , поэтому она сопротивляется напряжению при изгибе.
Толщина этой сборной плиты составляет 12 см или 30 см. Это полностью зависит от пролет и нагрузка плиты.

Также прочтите: Что такое плавающая плита| Строительство плавучих плит | Как построить плавающую плиту » вики полезно Преимущества и недостатки Плавающие плиты

Краткая заметка

Что такое плита

Бетонная плита является общим конструктивным элементом современных зданий, состоящим из плоской горизонтальной поверхности, выполненной из монолитного бетона.

Плиты, армированные сталью, обычно толщиной от 100 до 500 мм , чаще всего используются для возведения полов и потолков , а более тонкие глинобитные плиты могут использоваться для наружного мощения.

Плитная конструкция Определение

Формованный слой простого или железобетона, плоский, горизонтальный (или почти такой же), обычно однородный, но иногда переменной толщины, поддерживаемый балками, колоннами, стенами, другими каркасами или на земле

Конструкция плиты

Глубина плиты зависит от изгибающего момента и критерия прогиба .
Для получения коэффициента модификации можно принять процентное содержание стали для сляба от 0,2 до 0,5%.
Эффективная глубина d двусторонних плит также может быть принята с использованием кл. 24.1, IS 456 при условии, что короткий пролет <3,5 м и класс нагрузки <3,5 кН/м.

Как построить бетонную плиту

Шаг 1: Соберите каркас из бетонной плиты.
Шаг 2: Раскопайте территорию.
Шаг 3: Добавьте гравий.
Шаг 4: Замешайте бетон.
Шаг 5: Залейте бетонную подушку.
Шаг 6: Залейте бетон.
Шаг 7: Завершите бетонную подушку.

Также прочтите: Определение поперечной силы и изгибающего момента | Что такое сила сдвига | Что такое изгибающий момент | Связь между нагрузкой, поперечной силой и изгибающим моментом

Что такое плита перекрытия

Плита перекрытия (также называемая плоской плитой или филигранной плитой) представляет собой железобетонную плиту с минимальной толщиной 5–6 см.

Плита перекрытия выполнена в виде прочного и монолитного армированного бетонного пола с использованием монолитного бетона, заливаемого на строительной площадке.

Типы перекрытий

#1. Односторонняя плита
№2. Балочная плита (ребристая)
№3. Двухсторонние плиты
№4. Плоские плиты
№5. Плоские пластины
#6. Вафельные плиты
№7. Пустотная плита
#8. Харди плита
#9. Плита пузырчатой палубы
#10. Композитные плиты
№11. Сборные плиты

Бетонные плиты Толщина

Стандарт Бетон этаж толщина плиты жилая застройка 4 дюйма с. от 5 до 6 дюймов рекомендуется, если бетон будет подвергаться случайным тяжелым нагрузкам, таким как дома на колесах или мусоровозы.
