Плита перекрытия армированная: Армированные плиты перекрытия в строительстве

Армированные плиты перекрытия в строительстве

Содержание

  • 1 Где и как могут использоваться?
  • 2 Как происходит армирование монолитной конструкции?
  • 3 Армопояс под плиты перекрытия
  • 4 Инструкция по армированию плиты своими руками
    • 4.1 Читайте также…

Армированные плиты перекрытия рекомендуют для зданий различного назначения. Эта конструкция позволяет не только защитить определенную часть строения, но и сделать ее теплой.

На сегодняшний день для строительства доступны несколько видов монолитных систем. Выбирая их для собственного сооружения, необходимо внимательно изучать маркировку. Цифры, которые указаны производителем, свидетельствуют о длине и ширине плиты. По буквенным значениям можно определить следующие характеристики:

  • ПК – конструкция предназначена для перекрытия;
  • ПНО – может использоваться для настила, имеет облегченную структуру;
  • НВ – конструкция должна использоваться для внутреннего настила.

Особое внимание нужно обращать на крайние цифры маркировки. Это показатели максимальной нагрузки, которая может использоваться для конкретной постройки.

По своей структуре армированные плиты перекрытия могут быть:

  • сплошные;
  • ребристые;
  • пустотные.

Эти характеристики важны при выборе материала, который будет обладать прекрасными звукоизоляционными и теплоизоляционными показателями.

Где и как могут использоваться?

Армированные перекрытия могут использоваться при строительстве зданий, при этом в обязательном порядке должны соблюдаться определенные правила

  • если длина конструкции более 8 м, или устанавливается лестничный проем, должны использоваться высокопрочные решетки;
  • схема армирования плиты перекрытия должна учитывать сварочные стенки, которые образуются при соединении прутьев диаметром более 6 мм;
  • толщина и ширина армированной конструкции должны быть в соотношении 1:30;
  • при толщине плиты до 15 см должно использоваться одностороннее армирование перекрытия, более 15 см – двухстороннее;
  • в случае, когда опора перекрытия крепится к колонам, необходимо предусмотреть установку базовой решетки и ее дополнительное усиление.

Как происходит армирование монолитной конструкции?

Как армировать перекрытие правильно, знают не все. В первую очередь, необходимо рассчитать нагрузку, которую будет выдерживать здание. Схема расчета происходит по определенной формуле, где длина пролета делится на 30. Результат – это оптимальный показатель толщины плиты перекрытия.

Само армирование происходит по следующей схеме:

  1. Берется горячекатаная арматура марки А3, соединяется проволокой и сваривается. Во время проведения работ нужно просмотреть проволоку на отсутствие дефектов и повреждений. При сварке стыки должны в обязательном порядке находиться друг на друге не менее чем на 4 см.
  2. При сваривании ячеек нужно учитывать назначение конструкции. Если она будет использоваться как несущая, то размер ячеек должен быть 15×15 или 20×20.
  3. Нижние и верхние сетки должны фиксироваться между собой П-образной конструкцией из аналогичного материла/
  4. Армирование монолитного перекрытия должно рассчитываться еще на этапе проектирования здания. Существуют определенные правила, которые должен соблюдать любой строитель.

Армопояс под плиты перекрытия

Армопояс под плиты перекрытия необходим для усиления конструкции. При эксплуатации он выполняет несколько функций:

  1. Увеличивает жесткость здания в пространстве.
  2. Преграждает образование трещин при проседании фундамента и промерзании земли.
  3. Дает возможность тщательно соединить стропильную систему крыши и стены из легких газобетонных материалов.

Технология сооружения армопояса подобна заливке монолитного фундамента. Весь процесс состоит их определенных этапов:

  • заготовка арматурного каркаса;
  • сооружение опалубки;
  • заливка бетоном.

При изготовлении армопояса под плиты перекрытия необходимо рассмотреть варианты внешней обшивки здания. Если было принято решение использовать плитный утеплитель и фасадную обшивку, то ширина армопояса будет равна ширине стены. Если декорирование будет выполнять обычная штукатурка, то ширина пояса должна быть меньше ширины стены. Место, которое будет получено при разнице в ширине, должно быть отведено минвате или пенопласту в качестве утеплителя. В случае игнорирования таким утеплением, в доме появится мостик для холода и сильных промерзаний стены в зимнее время.

Инструкция по армированию плиты своими руками

Армирование монолитной плиты перекрытия можно выполнить своими руками. При выполнении работ конструкцию нужно усиливать сверху и снизу.  Собранная арматурная сетка должна быть строго посередине. Собирая сетку из арматуры, необходимо уделять внимание местам соединения. Они должны располагаться в шахматном порядке, в разбежку.

Делая расчет общей нагрузки на монолитную плиту, стоит учитывать, что она распределяется сверху вниз. Поэтому основная рабочая арматура должна находиться в нижней части: она будет получать растягивающие нагрузки. Верхняя часть получит нагрузку на стягивание. Если необходимо дополнительное усиление арматурной плиты, то необходимо пользоваться общими инженерными правилами. В них предполагается, что дополнительное армирование будет проложено между несущими конструкциями посредине.

Выполняя самостоятельное армирование плиты перекрытия, необходимо особое внимание уделять заливке бетона. Оптимальным вариантом станет использование бетононасоса и глубинного вибратора. Такой подход даст возможность избежать образования микротрещин при высыхании бетонного слоя.

Немаловажным является процесс постоянного увлажнения после заливки. Такую процедуру нужно выполнять на протяжении 2-3 дней после завершения работ по заливке. Вода должна наноситься на плиту путем разбрызгивания, категорически запрещено использовать прямую струю, так как она приведет к частичному вымыванию бетонного слоя.

Армирование плит перекрытия – это необходимый процесс, который требует определенных знаний. Ознакомившись с вышеперечисленными требованиями и особенностями процесса, работы в своем доме можно выполнить самостоятельно и получить отличный результат.

Армирование плит перекрытия | Статья завода БЗСК

Содержание:

  1. Что такое армирование монолитной плиты
  2. Для чего нужно армирование монолитных плит
  3. Преимущества армирования плит
  4. Конструктивные особенности армированных плит
  5. Принцип работы арматуры в перекрытии
  6. Схема армирования монолитной плиты перекрытия
  7. Основные правила армирования

Строительные конструкции из бетона пользуются неизменно высокой популярностью, благодаря высоким прочностным характеристикам, невысокой стоимости, универсальности, долговечности и еще ряду критериев, которые делают применение железобетона оправданным для жилого и промышленного строительства, а также для возведения специальных сооружений.

Здесь нужно отметить, что сам по себе бетон не обладает требуемыми эксплуатационными характеристиками, поэтому большинство строительных элементов на основе бетона армируют внутренней сеткой из металлических прутьев. Такая конструкция получила название “железобетон” и является стандартной для наиболее распространенных видов использования этого строительного материала.

Армирующая сетка обеспечивает необходимую прочность бетонному монолиту на растяжение и изгиб, благодаря эластичности металла и дополнительной прочности, которую он придает готовой конструкции. При этом сама арматура, как правило, хорошо работает на растяжение и изгиб, а бетонная основа обеспечивает прочность при сжатии.

Наш Березовский завод строительных конструкций выпускает различные виды готовых железобетонных изделий стандартного типа, где используется как свободно установленная армирующая сетка, так и заливаемая с предварительным натяжением в специальных формах и на стендах для высоконагруженных конструкций.



Тем не менее, не всегда возможно рационально использовать готовые сборные железобетонные изделия для строительства зданий и сооружений. Часто выгоднее и технически более оправданно использовать монолитные элементы, которые собираются и заливаются непосредственно на объекте строительства.

Такие монолиты изготавливают по общей технологии, которая предполагает использование опалубки, армирующей сетки и товарного бетона с требуемыми характеристиками.

Одним из распространенных типов таких конструкций в частном и промышленном строительстве являются монолитные плиты, которые могут подразделяться на:

  • цокольные монолитные плиты, разделяющие подвальное помещение и помещение первого этажа;
  • межэтажные монолитные плиты, предназначенные для обеспечения разделения этажей и придания требуемой прочности зданию;
  • чердачные плиты монолитные, которые отделяют эксплуатируемые помещения от чердачного.

Все эти изделия используют единый принцип возведения, содержат приблизительно одинаковые элементы конструкции и изготавливаются в стандартном технологическом цикле.

Что такое армирование монолитной плиты

По определению армирование монолитной плиты перекрытия предполагает укладку в толщу бетона, который заливается в специально подготовленную опалубку  каркаса из металлических прутьев толщиной от 8 до 12 мм. Используется специальная арматурная проволока с характерными насечками, которые обеспечивают более прочное и надежное сцепление с бетонной частью конструкции.

В зависимости от решаемой задачи, монолитная плита может формироваться в нескольких типовых вариантах конструкции металлической сетки:

  • однослойное армирование, когда собирается один слой армирующей сетки. Используется такое решение для изготовления плит перекрытия небольшого размера. Причем под понятие небольшого размера может подходить один линейный размер, то есть, например, ширина плиты между точками ее опирания составляет небольшую величину при значительной длине перекрытия;
  • двухслойное армирование сеткой. Наиболее распространенный вариант, обеспечивающий максимальную прочность монолита. При этом нижняя сетка, которая испытывает значительно большие механические нагрузки, вяжется из более толстого прута, в то время как верхняя армирующая сетка может быть собрана из арматуры меньшего диаметра;
  • монолитные сборные плиты. С точки зрения конструкции более сложные и предполагают использованием готовых опорных балок с установленной на них заводской арматурой. В этом случае используется один слой арматуры, укладываемой поверх сборной конструкции, причем он крепится непосредственно к заводской арматуре опорных балок.



Какой бы ни была технология создания монолитной плиты, она должна выполняться на основе предварительного расчета армирования плиты перекрытия с учетом условий эксплуатации будущего объекта и его конструктивных особенностей. Однако в любом случае без армирования такой плиты сеткой, которая собирается непосредственно на объекте, не обойтись.

Для чего нужно армирование монолитных плит

Армирование плиты перекрытия – обязательное условие для получения прочной, долговечной конструкции. Главная задача армирующей сетки – создать определенную эластичность конструкции, а также обеспечить ее работу при поперечной нагрузке на прогиб, в том числе и динамического характера. Без использования арматурной сетки бетонная плита может просто обрушиться либо под собственным весом, либо подвесом нагрузки, установленной на эту плиту.

В случае, когда производится армирование плиты перекрытия, арматура принимает на себя нагрузку на прогиб и начинает работать на растяжение. Причем основную нагрузку этого типа принимает на себя нижняя армирующая сетка, поэтому как правило, на монолитных плитах значительного размера ее делают из более толстой арматуры, чем верхнюю сетку. Как правило, для перекрытий значительных размеров шириной более 6 м используют арматуру для нижней сетки каркаса сечением 10-12 мм, а для верхней решетки 8 мм.

Такое распределение связано с тем, что верхняя сетка принимает на себя меньшую нагрузку, работает, в основном, на сжатие, поэтому часто для удешевления конструкции на небольших пролетах от нее и вовсе отказываются.

Преимущества армирования плит

Использование технологии создания таких монолитных конструкций должно выполняться в соответствии с утвержденными правилами. Разработанная схема армирования плиты перекрытия при изготовлении монолитов позволяет получить целый ряд преимуществ по сравнению с использованием готовых железобетонных изделий. К таким преимуществам монолитных конструкций относят:

  • отсутствие ограничений на форму плиты. Монолитная плита перекрытия позволяет реализовать любые замыслы архитекторов, например, позволяет формировать не только прямоугольные формы, но также отливать в единой плите основания для балконов, лоджий или эркеров;
  • схема армирования монолитной плиты перекрытия предполагает опирание конструкции на несущую стену или фундамент по всему периметру, чем обеспечивается высокая прочность и равномерное распределение нагрузки на несущую систему. В случае значительных размеров монолита допускается установка дополнительных опор в виде несущих колонн, что позволяет максимально использовать полезную площадь на нижнем этаже;
  • цельная конструкция обладает большей надежностью, чем конструкция, составленная из нескольких готовых ЖБИ, более устойчива к динамической нагрузке, естественно, при соблюдении технологии изготовления и грамотном расчете;
  • поверхность монолитных плит получается ровной с обеих сторон, что минимизирует работы по отделке и упрощает их;
  • технология предполагает простые варианты оборудования технологических отверстий и проемов, например, под межэтажные лестницы, которые формуются определенным расположением опалубки в месте будущего проема в процессе подготовки к заливке монолита;
  • монолитная плита обладает лучшими теплоизоляционными и звукоизоляционными характеристиками;
  • во время строительных работ не требуется привлечение тяжелой спецтехники, в том числе кранового оборудования. Большинство технологических задач по подготовке и заливке монолита выполняется силами нескольких рабочих, что снижает себестоимость возведения объектов;
  • технология позволяет создать теплоизолирующий пояс при укладке плиты на кирпичную, газобетонную, монолитную несущую конструкцию, что благоприятно влияет не только на теплосберегающие свойства здания, но и на режим эксплуатации самой плиты, минимизируя ее тепловые изменения размеров;
  • высокая пожаробезопасность конструкции, исключающая обрушение ее отдельных элементов, а также образование щелей и растрескиваний, через которые между этажами могут проникать ядовитые продукты горения.

Конечно, есть у технологии и ряд недостатков, которые следует знать перед принятием решения о выборе такого конструктивного элемента, как монолитная плита перекрытия. К наиболее значимым из них относятся:

  • значительное время, которое должно пройти от момента заливки до полного набора прочности. Именно поэтому такие технологии редко применяются в серийном многоэтажном строительстве;
  • достаточно сложный процесс сборки опалубки и высокие требования к ее надежности;
  • необходимость тщательного соблюдения технологии обслуживания монолита в течение начального срока набора прочности. Предполагается накрытие залитой смеси пленкой или тканью для предотвращения быстрой потери влаги и, как следствие, растрескивания бетона;
  • значительный объем требуемой бетонной смеси, а также требования к ее однородности, поэтому для обустройства таких конструкций лучше использовать готовый товарный бетон с заданными характеристиками.

Поэтому решение о выборе такого элемента конструкции должно приниматься взвешенно, после анализа всех достоинств и недостатков, присутствующих как в процессе возведения, так и в ходе эксплуатации объекта.

Конструктивные особенности армированных плит

Когда разрабатывается проект на такой монолит, обязательно должен изготавливаться чертеж на армирование плиты перекрытия, где указываются все технические параметры будущего изделия. В том числе детально прорабатываются:

  • схема армирующей сетки;
  • размер ячейки;
  • вид и диаметр арматуры для каждого слоя;
  • способ соединения элементов арматуры;
  • элементы усиления арматуры по контуру;
  • элементы, задающее расстояние между слоями сетки.

Как правило, проект предусматривает заглубление арматуры в слой бетона не меньше, чем нам 20 мм, чтобы исключить возможность проникновения влаги и воздуха к закладным элементам.

В зависимости от расчетной нагрузки, которая обычно составляет в пределах 300-400 кг на квадратный метр перекрытия, выбирается толщина плиты,которая обычно не превышает 200 мм. Также от нагрузки зависит и размер ячейки, с которым перпендикулярно вяжутся элементы арматуры. Как правило, выбирается квадратная ячейка с размером стороны от 150 до 300 мм, хотя встречаются и решения, когда ячейку делают размером 10 на 10 см.

На конструкцию такого монолита и армирующей сетки также может повлиять характер материала, из которого изготовлены несущие стены постройки. Например, при необходимости укладки монолита на кирпичную или бетонную стену расстояние опирания может не превышать 150 мм, а при выборе основы с пониженной прочностью, например, газобетона или шлакоблока, такой зазор увеличивается до 250 мм.

При этом также обеспечивается укладка арматуры по краям таким образом, чтобы ее покрывало слоем раствора не меньше чем на 2 см. В некоторых случаях оборудуется специальная основа для заливки опирающиеся части плиты, которая отделяется от контура здания теплоизолирующим слоем.

Принцип работы арматуры в перекрытии

Армирующая арматура решает несколько задач при установке в монолитные конструкции из бетона. Сам по себе бетон обладает достаточно высокой прочностью на сжатие, при этом является достаточно хрупким материалом, который плохо реагирует на изгиб, изменение температуры, удары.

Установка армирующих сеток или прутьев арматуры в толщу бетонного монолита решает сразу несколько задач повышения повышение прочности, в то время как сам бетон защищает металл арматуры от воздействия влаги и кислорода воздуха. Поэтому железобетонные изделия имеют значительный срок службы при грамотном расчете и проектировании. В общем случае арматура в ЖБИ играет несколько ключевых ролей, среди которых:

  • компенсация и защита от резких перепадов температур;
  • повышение прочности при работе изделия на изгиб, сдавливание, скручивание, растяжение;
  • минимизация возможности появления трещин в монолите, благодаря надежному сцеплению с материалом за счет специальной ребристой формы арматуры.

Фактически комбинация этих двух материалов позволила получить совершенно новый материал — железобетон, эксплуатационные свойства которого по прочности и долговечности превышают аналогичные характеристики изделий, изготовленных из таких материалов по отдельности.

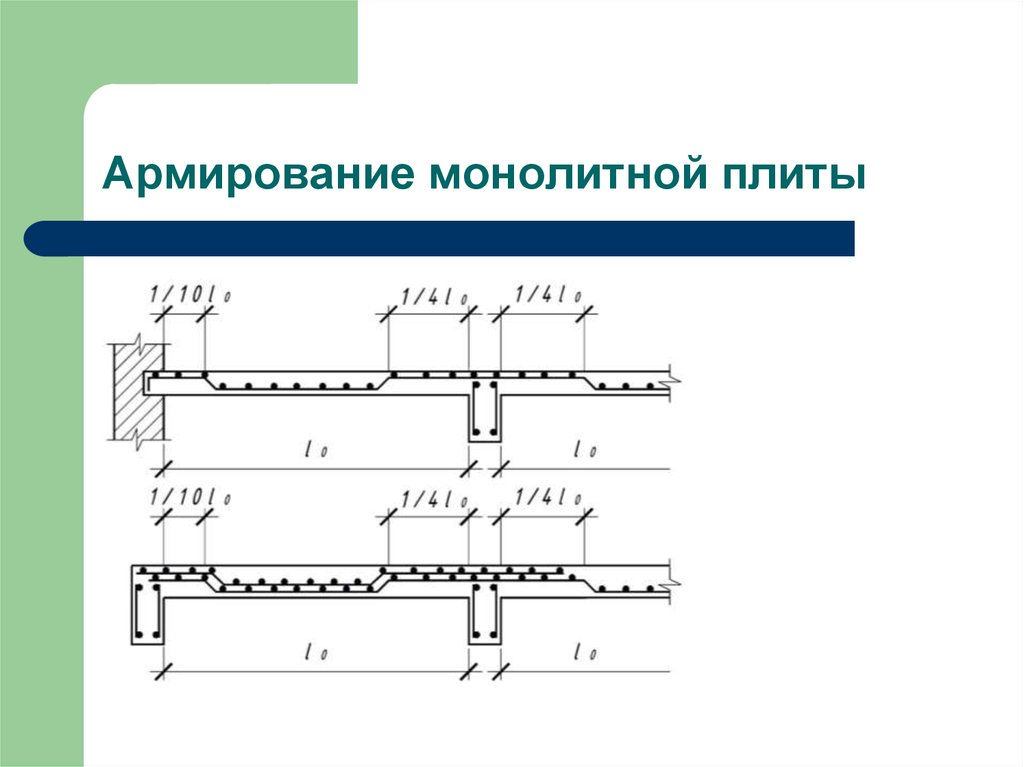

Схема армирования монолитной плиты перекрытия

Схема армировки монолита, в основном, используется стандартная и предполагает соблюдение нескольких общих правил, которые требуется соблюдать вне зависимости от особенностей конструкции.

Принципиальные различия в армировании есть только между такими схемами, как:

  • однослойное армирование, которое выполняется на слабонагруженных плитах или плитах небольшого размера;
  • двухслойная армировка. Является наиболее распространенным типом усиления конструкции и предполагает использование двух армирующих сеток, которые вяжутся на заданном расстоянии друг от друга;

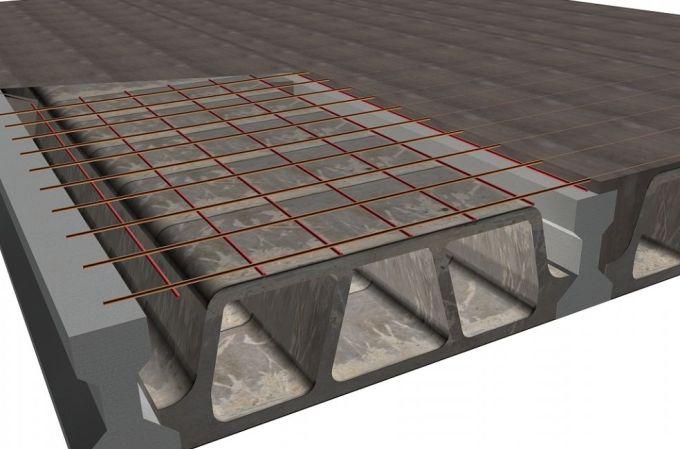

  • армирование пустотной плиты перекрытия, которое часто применяют при необходимости облегчения конструкции без значительной потери несущей способности. В этом случае при армировке используют специальную форму прутьев, которые огибают формируемые пустотные области;
  • обустройство сборно-монолитных плит, предполагающее установку только одного слоя сетки. При этом армирование между плитами перекрытия выполняется за счет специальной арматуры в виде треугольника, собранной в заводских условиях на опорной балке и дополнительное армирование плит перекрытий вторым слоем сетки в этом случае не требуется.

В процессе сбора нижней сетки часто используются специальные подставки, как правило, пластиковые, обеспечивающие соблюдение заданного расстояния от нижнего слоя бетонной поверхности до арматуры. Для обеспечения равномерного расстояния между нижней и верхней сетками используются арматурные элементы, которые крепятся проволокой между сетками с заданным шагом.

Для усиления периметра и углов монолита используются дополнительные Г- и П-образные, а также прямые вставки арматурных элементов на углах и вдоль периметра монолитной конструкции. Если речь идет о сборке сетки для сборной монолитной плиты, то она крепится непосредственно к выступам арматуры треугольной формы, закрепленной на опорных балках в заводских условиях.

Основные правила армирования

Для того чтобы готовое железобетонное монолитное перекрытие отвечало прочностным характеристикам и было долговечным, требуется соблюдать достаточно простые правила закладки армирующих элементов. Среди них:

  • связывание арматуры выполняется только вязальной проволокой с использованием специального инструмента;
  • при необходимости соединения прутьев арматуры друг с другом также применяют вязальную проволоку, при этом нахлест двух прутков должен составлять не меньше, чем расстояние равное 40 диаметрам используемой арматуры;
  • для соблюдения требуемого расстояния до нижнего края железобетонной конструкции используются специальные пластиковые проставки, что исключает возможность попадания на арматуру влаги и доступа к ней воздуха;
  • при создании армирующего каркаса используется только неповрежденная арматура с соответствующим рифлением, не имеющая следов деформаций и коррозии.

Также при укладке арматурного каркаса не допускается использование сварки, как при формировании ячеек сетки, так и при соединении прутков между собой для их удлинения. Это связано с тем, что использование сварки приводит к локальным изменениям свойств армировки, а это впоследствии может привести к потере прочности такой конструкции и ее разрушению.

Наш Березовский ЗСК не только изготавливает готовые железобетонные конструкции, но и может обеспечить поставку компонентов для сбора монолитных перекрытий, в том числе и товарного бетона требуемого типа. Также у наших специалистов вы можете проконсультироваться об объемах необходимой продукции для сборки монолитов и получить рекомендации по подбору требуемых комплектующих.

Статьи:

  • Трубы железобетонные безнапорные

  • Что такое железобетонный ригель в строительстве

  • Бетон класса B25

  • Виды и размеры железобетонных перемычек

  • Размеры дорожных плит, их вес, маркировка и характеристики

  • Фундамент на забивных железобетонных сваях для частного дома

  • Технология производства ЖБИ

  • Дефекты железобетонных конструкций

  • Сколько весит дорожная плита

  • Виды плит перекрытия

  • Преимущества и схема канализации из бетонных колец

  • Размеры, вес и объём бетонных (ЖБИ) колец

  • Отличия плит ПК от ПБ

  • Составные фундаменты для опор ЛЭП

Таблицы:

  • Таблица размеров лестничных маршей

  • Таблица размеров железобетонных колонн

  • Таблица размеров железобетонных свай

  • Размеры пустотных плит (таблица)

  • Таблица размеров блоков ФБС

Железобетонная плита | Железобетонный пол

Бетон – широко используемый строительный материал. Он очень популярен в строительстве железобетонных плит.

1 Что такое железобетонный пол

2 Как спроектировать железобетонную плиту

3 Преимущества железобетонной плиты

В ее состав входят кварцевый песок, цемент, вода и гравий (иногда также щебень или молотый камень ), а иногда добавляется какой-то дополнительный элемент, чтобы добавить некоторые дополнительные функции. Смесь можно приготовить вручную или в машине – бетономешалке.

Изменение пропорции элементов, используемых для приготовления смеси, определяет желаемый результат. Со смесью, в которой больше воды, будет легче работать, а более высокая доля цемента обеспечивает большую прочность. Выбор будет зависеть от преследуемой цели.

Размер используемых зерен будет зависеть от того, что вы ищете. Существует несколько типов отделки для бетонных полов , которые можно наносить после использования бетона.

Если гравий мелкий, он будет иметь более гладкую поверхность и его можно будет легко полировать. Крупный гравий или щебень используются, когда цель состоит в том, чтобы создать что-то деревенское, что не требует окончательной обработки для улучшения эстетики проектируемой конструкции. На качество результата это не влияет, это всего лишь нечто эстетическое и это будет иметь другие характеристики использования.

Гладкий эффект обычно используется в интерьерах, где требуется изысканная и нежная отделка. Крупные зерна гравия больше используются для наружных работ, где шероховатость не является проблемой.

Для использования бетона необходимо изготовить форму, в которую будет заливаться смесь. Формы используются для устройства пола и колонн. Чаще всего эта форма имеет стальные балки внутри, чтобы создать сопротивление в плите.

Что такое железобетонный пол

Железобетонный пол состоит из плиты , которая представляет собой плоскую бетонную плиту, обе поверхности которой параллельны друг другу, а внутри имеет стальные балки, поддерживать структуру.

Один из аспектов, на который следует обратить внимание, заключается в том, что если в бетон встроить стальные стержни, образуется то, что известно как железобетон . Этот тип бетона идеально подходит для использования в конструкциях, требующих высокой прочности.

Как спроектировать железобетонную плиту

Каждая железобетонная плита должна пройти процесс сборки , несложный, но требующий строгого соблюдения. Прежде чем приступить к приготовлению бетонной смеси, необходимо подготовить основание, на которое будет укладываться плита. Вы должны:

  • Удалите все элементы растений.
  • Выровнять землю . Если необходимо засыпать какую-то часть земли, чтобы выровнять ее в нижних частях, лучше всего использовать каличе (разновидность осадочной породы), потому что ее легко уплотнить. Верхние части выравниваются копанием. Этот шаг необходим для того, чтобы сделать плиту абсолютно плоской.
  • Найдите нужный уровень влажности. Если влаги слишком много, грунт будет представлять собой вязкую массу, что сделает конструкцию неустойчивой. Если влаги слишком мало, земля будет слишком влажной, что приведет к ее распаду. В зависимости от типа грунта необходимо подобрать оптимальный уровень влажности. Необходимо добавить воды или аэрировать землю плугом, чтобы повысить или понизить уровень влажности.
  • Уплотнить землю. После определения областей, где будет использоваться калиша, добавляемые слои должны быть очень тонкими, чтобы их можно было уплотнить валиками. Каждый новый слой сверху должен быть очень тонким, а затем используется валик, пока не будет достигнут желаемый уровень. Этот процесс придаст грунту устойчивость.

Выполнение всех этих шагов в правильном порядке важно для устойчивости железобетонной плиты.

После соответствующей подготовки основания необходимо изготовить деревянную форму. Затем внутрь помещаются стальные балки диаметром 4 или 6 мм в виде сетки.

Между балками может быть расстояние 15 х 15 см или 15 х 25 см. Функция этой сетки заключается в распределении веса конструкции и обеспечении устойчивости к трещинам, которые могут возникнуть в железобетонной плите.

Рекомендуемая толщина каждой железобетонной плиты зависит от требуемой прочности:

  • Низкое сопротивление, подходит для людей: 10-12 см.
  • Среднее сопротивление, подходит для легковых автомобилей: 13-15 см. Необходимо выполнить деформационный шов железобетонной плиты.
  • Высокая прочность, подходит для тяжелой техники: 16 и более см.

После завершения заливки смеси можно выполнить черновую отделку или создать деформационный шов железобетонной плиты , этот процесс рекомендуется для полов, которые будут подвергаться большой нагрузке. Лучше делать эту работу со свежим бетоном, без просушки, потому что потом будет сложно.

После того, как железобетонная плита высохнет, рекомендуется выполнить последующую обработку пола, подходящую для обеспечения водостойкости и устойчивости к истиранию. Результатом будет высококачественная армированная полированная бетонная плита .

Преимущества железобетонной плиты

  • Долговечность. Железобетонная плита может служить бесконечно долго, если за ней правильно ухаживать.
  • Сопротивление. Бетон — это материал, который практически невозможно повредить даже в экстремальных условиях. Если он подвергается слишком большому весу, просто сделайте деформационный шов плиты, и он останется в идеальном состоянии. Он даже огнестойкий в течение 3 часов.
  • Простота обслуживания. Бетон можно очищать нейтральными средствами, и он остается в идеальном состоянии.
  • Универсальность. Поверхность, остающаяся на плите из бетона, плоская. На этом этаже можно сделать любую конструкцию.
  • Доступность. Материалы легко доступны в любой точке мира.
  • Эстетические приложения. Существует большое разнообразие конструкций, которые можно применить к железобетонной плите. Стыки, если они будут использоваться в эстетических целях, могут иметь любую конструкцию. И в настоящее время некоторые химические вещества используются для окрашивания бетона. Использование железобетонных плит широко распространено в архитектурных сооружениях, стремящихся отдавать приоритет эстетике и не пренебрегать качеством.

Используйте эти кнопки, чтобы поделиться одним щелчком мыши в вашей любимой социальной сети.

Процесс строительства бетонной плиты перекрытия

🕑 Время чтения: 1 минута

Процесс возведения бетонной плиты перекрытия включает в себя монтаж опалубки, размещение арматуры, заливку, уплотнение и отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты.

Состав:

  • Процесс строительства бетонной плиты пола
    • 1. Сборка и установка опалубки для перекрытия
    • 2. Подготовка и установка арматуры для перекрытия
    • 3. Заливка, уплотнение и отделка бетонной плиты перекрытия
    • 4. Затвердевание бетона и снятие опалубки

90598 Сборка опалубки 9

  • Подготовка и размещение арматуры
  • Заливной, компактный и финишный бетон
  • Отверждение бетона и снятие опалубки
  • 1. Сборка и установка опалубки для перекрытия

    Опалубка должна быть спроектирована так, чтобы выдерживать строительные нагрузки, такие как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.
    Кроме того, существуют различные аспекты строительства, которые необходимо учитывать при возведении опалубки. Например, он должен быть правильно расположен, выровнен и выровнен, стыки должны быть надлежащим образом загерметизированы, а гвозди не должны входить в бетон и т. д.
    Кроме того, для опалубки бетонной плиты перекрытия могут использоваться различные материалы, такие как дерево, сталь и алюминий.

    Рис. 1: Опалубка бетонной плиты перекрытия

    Наконец, есть несколько распространенных недостатков конструкции опалубки, о которых инженер-строитель должен знать и предотвращать их появление, иначе может произойти отказ опалубки. Эти недостатки конструкции представлены ниже:

    • Плохая проверка опалубки или ее отсутствие во время и после укладки бетона для выявления необычных прогибов или других признаков возможного отказа, которые можно исправить
    • Неадекватное крепление гвоздями, болтами, сваркой или креплением
    • Неправильная боковая распорка
    • Сооружение опалубки, не соответствующей чертежам формы
    • Отсутствие надлежащей инспекции на месте, чтобы убедиться, что дизайн формы был правильно интерпретирован составителями форм
    • Использование поврежденных или некачественных пиломатериалов, имеющих меньшую прочность, чем необходимо.

    Читайте также: Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий, колонн, фундаментов

    2. Подготовка и установка арматуры для перекрытия

    Перед размещением арматуры для конструкции бетонной плиты перекрытия осмотрите и проверьте формы, чтобы убедиться, что размеры и расположение бетонных элементов соответствуют конструктивным планам.
    Кроме того, формы должны быть должным образом очищены и смазаны маслом, но не в таком количестве, чтобы оно попадало на прутья или бетонные строительные швы.
    В проектных чертежах представлены необходимые детали армирования, поэтому нужно только понять, как использовать стержни определенного размера, резать необходимую длину и делать необходимые крючки и изгибы.
    После завершения подготовки стальные стержни укладываются на свои места с соблюдением заданных промежутков и бетонного покрытия.
    Бетонное покрытие и расстояние между плитами перекрытия можно сохранить, введя распорки и стержневые опоры. Проволока применяется для связывания основной арматуры и усадочной и температурной арматуры (распределительной арматуры).

    Рис. 2: проволока, используемая для связывания арматуры и опор, используемых для поддержания бетонного покрытия

    Следует знать, что неправильное размещение арматурной стали может привести к серьезным разрушениям бетонных конструкций. Неправильное защитное покрытие подвергает арматурные стержни опасности и нарушает связь между бетоном и сталью.
    Наконец, после того, как все требования к размещению арматуры (положения, защитное покрытие бетона, интервалы и правильный размер стержней, длина, крюки и изгиб) согласованы, инженер участка может заказать бетонирование.

    Рис. 3. Устройство бетонного покрытия для арматурных стержней в плите

    Читайте также: Детализация армирования железобетонных плит


    Смешивание, транспортировка и обращение с бетоном должны быть должным образом согласованы с укладочными и отделочными работами. В плите перекрытия начните укладку бетона по периметру с одного конца работы, при этом каждую партию укладывайте на ранее отгруженный бетон.

    Рис. 4: Укладка бетона начинается с одного конца плиты

    Бетон следует укладывать в месте его конечного положения или как можно ближе к нему, чтобы предотвратить расслоение. Таким образом, укладка бетона в большие и отдельные сваи с последующим перемещением их по горизонтали в конечное положение не допускается.
    Более того, инженер-строитель должен надлежащим образом контролировать бетонирование и выявлять признаки проблем. Например, потеря затирки является признаком неправильной герметизации и смещения швов. Кроме того, трещины, чрезмерное отклонение, уровень и отвес, а также любые движения должны быть проверены и устранены, чтобы предотвратить дальнейшие проблемы.

    Рис. 5: Укладка бетона с помощью насосов

    Кроме того, свежий бетон должен быть надлежащим образом уплотнен, чтобы сформировать его внутри опалубки и вокруг закладных элементов и арматуры, а также устранить каменные карманы, соты и захваченный воздух. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона.
    Наконец, плиты могут быть отделаны разными способами в зависимости от назначения пола. Полезную информацию о формах до, во время и после бетонирования можно найти в ACI 311.1R.

    Рис. 6: Укладка и вибрация свежего бетона

    Читайте также: Методы отделки затвердевшей бетонной поверхности

    4. Выдерживание бетона и снятие опалубки

    После завершения отделки необходимо использовать подходящую технику для надлежащего отверждения бетона. Методы отверждения плит, такие как отверждение водой; заливают бетон; пруд; или туман распыляется.
    В дополнение к методу удержания воды, в котором покрытия, такие как песок; холст; мешковина; или солома, используемая для поддержания поверхности плиты во влажном состоянии, химические мембраны и водонепроницаемая бумага или полиэтиленовая пленка.
