1ПБ 10-1 по стандарту: Серия 1.038.1-1
увеличить изображение
Стандарт изготовления изделия: Серия 1.038.1-1
Перемычки брусковые 1ПБ 10-1 являютяся специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов. Благодаря 1ПБ 10-1 в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.
Железобетонные элементы 1ПБ 10-1 имеют специальные монтажные петли, что существенно облегчает их монтаж на объект. Прочность сооружения достигается путем воспринятия основных нагрузок на перемычки от вышерасположенных стен и прочих элементов, гарантируя тем самым надежность всего строения. Стоит отметить, что это абсолютно негорючие и экологически чистые изделия, поэтому применение в жилых домах полностью безопасно и экономически оправдано.
1.Варианты написания маркировки.
Данные железобетонные брусковые перемычки 1ПБ 10-1 маркируют согласно Серии 1.038.1-1, согласно которой указывают порядковый номер группы, тип изделия и его размерные ряды. Марка может быть написана разными вариантами:
1. 1ПБ 10-1;
2. 1ПБ 13-1;
3. 1ПБ 16-1.
2.Основная сфера применения.
Брусковые перемычки 1ПБ 10-1 применяют в гражданском и административном строительстве при обустройстве оконных и дверных проемов размером от 1,2 до 2, 8 метров. Стены из кирпича для данной марки перемычек должны иметь толщину не более 65 см. Перемычка рассчитана на то, чтобы воспринимать вес от вышерасположенных стен, кровельной конструкции, а также на нагрузки от собственного веса.
Железобетонные изделия рассчитываются также на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях.
На перемычки 1ПБ 10-1 опирание перекрытий не предусмотрено, при этом расчетная нагрузка составляет 400 кгс/м (данная нагрузка не рассчитана на работу в конструкции несущих стен). Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах. При укладке брусков все швы заполняют цементным раствором.
Железобетонные элементы 1ПБ 10-1 могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.
3.Обозначение маркировки изделий.
Условная маркировка брусковой перемычки 1ПБ 10-1 производится согласно Серии 1. 038.1-1 и включают обозначение, по которому можно определить тип изделия и его основные размерные группы, а также технические характеристики и основное предназначение.
Расшифровка 1ПБ 10-1 включает в себя:
1. 1 – порядковый номер поперечного сечения бруска;
2. ПБ – перемычка брусковая;
3. 10 – размерная группа, расчетная длина, в дм.;
4. 1 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;
5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; геометрический объем одного изделия – 0,008 , объем бетона- 0,008 .
Перемычки 1ПБ 10-1 имеет следующие габаритные размеры – 1030х120х65 , где соответственно указаны длина или номинальная высота изделия, ширина и высота (сечение прямоугольное). Маркировку наносят на боковые грани специальной краской и дополнительно указывают дату изготовления партии и массу изделия (20).
4.Материалы для изготовления и основные характеристики.
Основными материалами для изготовления брусковых перемычек 1ПБ 10-1 являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается. Плотность такого бетона составляет порядка 2200-2500 кг/м3. Бетонная брусковая перемычка относится к разряду несгораемых конструкций, которые имеют предел огнестойкости в 1 час.
Армируют железобетонные бруски 1ПБ 10-1 горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой.
Это позволяет достичь примерно 70% нормируемой прочности бетона для изготовления железобетонных перемычек. Для удобства монтажа бруски имеют закладные детали или строповочные отверстия. Все элементы проходят антикоррозионную обработку.
5.Хранение и транспортировка.

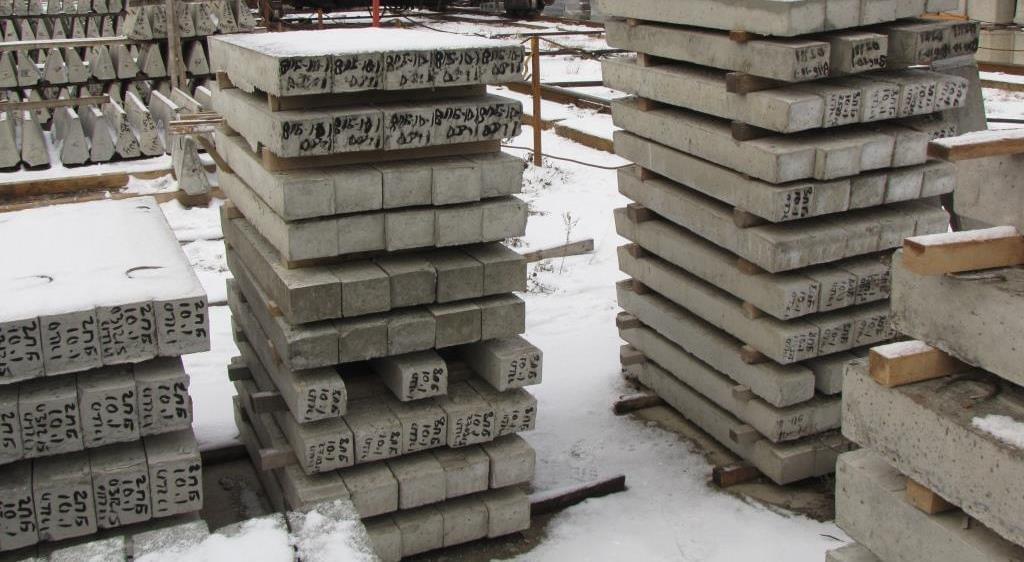

Транспортировка перемычек 1ПБ 10-1 производится при помощи спецтранспорта в контейнерах в уложенном горизонтальном положении. Во избежание растрескивания брусков, их прокладывают деревянными досками. Хранят изделия в штабелях высотой до 2,5 метров. Прокладочный материал укладывается по концам перемычек.
Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1.Перемычки брусковые для жилых и общественных зданий
Описание
Рабочие чертежи
1.
Общая часть
В настоящий выпуск включены рабочие чертежи брусковых железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84. Перемычки предназначены для перекрытия проемов в стенах из кирпича толщиной 65 мм жилых зданий, имеющих коэффициент надежности по назначению и возводимых в обычных условиях строительства.
Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. Прогибы перемычек определены от действия постоянных и длительных нагрузок. На перемычки, расчетная нагрузка для которых составляет менее (800 кгс/м),опирание перекрытий не предусмотрено, вес кирпичной кладки для них учтен как кратковременная нагрузка.
Нагрузки, принятые при расчете перемычек, расчетные пролеты , минимальная глубина опирания, расчетные прогибы см. листы 5-7.
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 5ПБ27-37 расшифровывается следующим образом:
5 – перемычка сечением 250×220 мм (черт.
1 табл.1 ГОСТ 948-84)
ПБ – перемычка брусковая,
27 – длиной 2720 мм ( в дм. с округлением до целого числа),
37 – под расчетную нагрузку 37,3 кН/м с учетом собственного веса ( с округлением до целого числа).

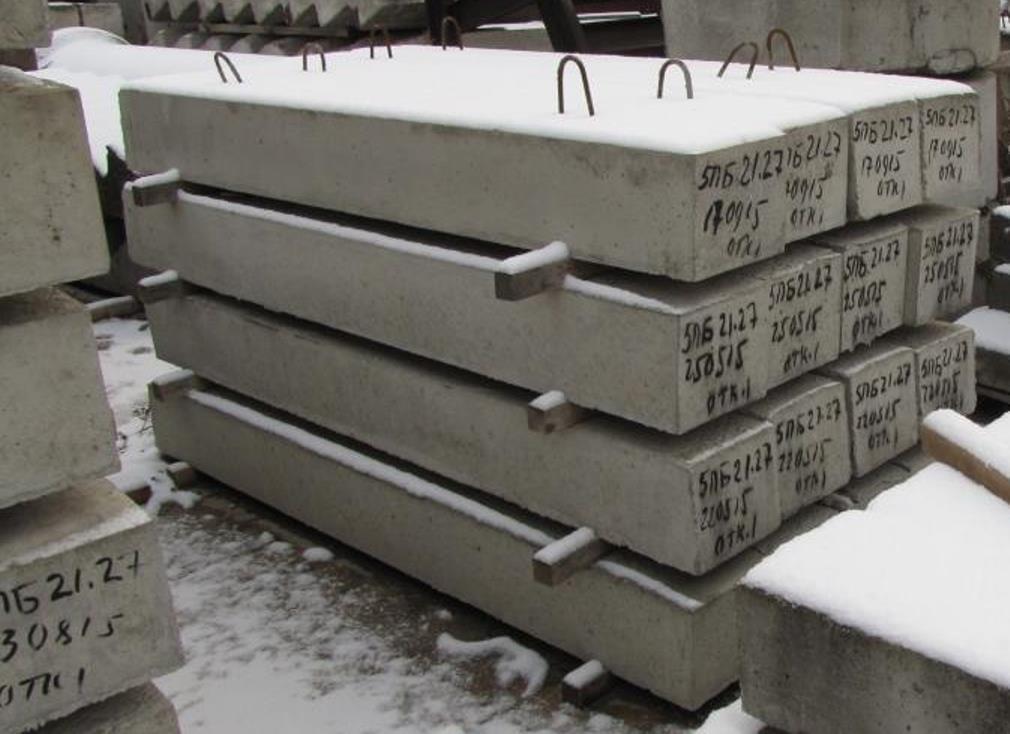

В перемычках , имеющих строповочные петли, добавлена строчная буква «п»
Например, 5ПБ27-37-п, а в перемычках с анкерными выпусками для крепления балконных плит добавлена строчная буква «а».
Например: 5ПР.27-27-а
Номенклатура перемычек дома в табл. 5 (листы 16-19)
Перемычки железобетонные относятся к группе незгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.
2.Технические требования
Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.
Перемычки следует изготавливать из тяжелого бетона марки по прочности на сжатие М200. Марка по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок.
Указанных в таблице обязательного приложения ГОСТ 948-84.
Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90% — в холодный период.
Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами, состоящими из плоских арматурных каркасов; для арматурных каркасов применяется горячекатаная сталь класса А-III по ГОСТ 5781-82 и обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80.
Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.
Захват перемычек при снятии с формы, а также при погрузочно-разгрузочных работах и монтаже предусмотрен в двух вариантах: через строповочные отверстия и строповочные петли. Вариант со строповочными отверстиями следует считать основным,т.к он не требует дополнительного расхода арматуры на строповочные петли.
Перемычки со строповочными петлями следует применять лишь в тех случаях, когда по условиям технологии изготовление без них нельзя снять перемычки с формы.
В проектах зданий должны быть даны указания о заделке этих отверстий кладочным раствором после установки перемычек на место, а также о заделке в растворе анкерных выпусков для крепления балконных плит.
На торцовой стороне перемычек без строповочных петель несмываемой краской должен быть нанесен монтажный знак «верх изделия» по ГОСТ 13015.2-81.
Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж конструкций при расчетной зимней температуре ниже – 40 градусов С, для строповочных петель не допускается применение стали ВСт3пс2.
Крюки петель должны быть заведены за стержни каркасов.
Размеры, непрямолинейность, толщину защитного слоя бетона, а также качество и внешний вид поверхностей следует проверять поГОСТ 948-84.
Отклонение действительных размеров перемычек, отклонение действительной толщины защитного слоя от номинальных, указанных в рабочих чертежах, а также отклонение от прямолинейности профиля лицевых поверхностей не должны превышать соответствующих величин, приведенных в ГОСТ 948-84.
Качество поверхностей и внешний вид перемычек должны соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной, указанной в рабочих чертежах, не должна превышать (ГОСТ 130150-85)
3.Контроль и оценка качества
В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.
При этом должен осуществляться.
— входной контроль материалов для приготовления бетонной смеси и арматурной стали;
— операционный контроль качества приготовления сварных сеток;
— приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
При испытании перемычек неразрушающими методами фактическую прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 – ГОСТ22690.
4-77 и другими методами, предусмотренными стандартами на методы испытаний бетона. Оценку прочности следует производить по ГОСТ 18105.0-80, ГОСТ 18105.1-80.
Испытание перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его марке по прочности на сжатие. Данные для испытаний см. на листах 8-15, данные для испытаний перемычек с анкерами следует принимать такими же, как для соответствующих перемычек без анкеров.
4. Маркировка, хранение, транспортирование
Маркировочные надписи следует наносить на торцовой или верхней стороне каждой перемычки.
Допускается по соглашению изготовителя с потребителем и проектной организацией – автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в рабочих чертежах проекта. Перемычки следует хранить и транспортировать в соответствии с положениями соответствующего раздела ГОСТ 948-84.
Таблица 1 Данные для расчета – 6 стр
Таблица 2 Данные для испытаний. Проверка прочности
Таблица 3 Данные для испытаний. Проверка жесткости
Таблица 4 Данные для испытаний. Проверка трещиностойкости
Таблица 5 Номенклатура изделий
Перемычка 1ПБ10-1; 1ПБ13-1; 1ПБ16-1 – 25 стр
Перемычка 1ПБ10-1; 1ПБ13-1; 1ПБ16-1. Сборочный чертеж – 26 стр
Перемычка 2ПБ10-1; 2ПБ10-1-n; 2ПБ13-1; 2ПБ13-1-n;2ПБ16-2; 2ПБ16-2-n – 27 стр
Перемычка 2ПБ10-1; 2ПБ10-1-n; 2ПБ13-1; 2ПБ13-1-n;2ПБ16-2; 2ПБ16-2-n Сборочный чертеж – 28 стр
Перемычка 2ПБ17-2; 2ПБ17-2-n; 2ПБ19-3; 2ПБ19-3-n – 29 стр
Перемычка 2ПБ17-2; 2ПБ17-2-n; 2ПБ19-3; 2ПБ19-3-n Сборочный чертеж – 30 стр
Перемычка 2ПБ22-3; 2ПБ22-3-n; 2ПБ25-3; 2ПБ25-3-n; 2ПБ26-4; 2ПБ26-4-n – 31 стр
Перемычка 2ПБ22-3; 2ПБ22-3-n; 2ПБ25-3; 2ПБ25-3-n 2ПБ26-4; 2ПБ26-4-n Сборочный чертеж – 32 стр
Перемычка 2ПБ29-4; 2ПБ29-4-n; 2ПБ30-4; 2ПБ30-4-n – 33 стр
Перемычка 2ПБ29-4; 2ПБ29-4-n; 2ПБ30-4; 2ПБ30-4-n Сборочный чертеж – 34 стр
Перемычка 3ПБ18-8; 3ПБ18-8-n; 3ПБ21-8; 3ПБ21-8-n; 3ПБ25-4; 3ПБ25-8-n – 35 стр
Перемычка 3ПБ18-8; 3ПБ18-8-n; 3ПБ21-8; 3ПБ21-8-n; 3ПБ25-4; 3ПБ25-8-n Сборный чертеж – 36 стр
Перемычка 3ПБ27-8; 3ПБ27-8-n; 3ПБ30-8; 3ПБ30-8-n – 37 стр
Перемычка 3ПБ27-8; 3ПБ27-8-n; 3ПБ30-8; 3ПБ30-8-n Сборочный чертеж – 38 стр
Перемычка 3ПБ34-4; 3ПБ34-4-n; 3ПБ36-4; 3ПБ36-4-n; 3ПБ39-4; 3ПБ39-8-n – 39 стр
Перемычка 3ПБ34-4; 3ПБ34-4-n; 3ПБ36-4; 3ПБ36-4-n; 3ПБ39-4; 3ПБ39-8-n – 40 стр
Перемычка 3ПБ13-37; 3ПБ37-37-n; 3ПБ16-37; 3ПБ16-37-n; 3ПБ18-37; 3ПБ18-37-n – 41 стр
Перемычка 3ПБ13-37; 3ПБ37-37-n; 3ПБ16-37; 3ПБ16-37-n; 3ПБ18-37; 3ПБ18-37-n Сборочный чертеж – 42 стр
Перемычка 4ПБ30-4; 4ПБ30-4-n; 4ПБ44-8; 3ПБ44-8-n – 43 стр
Перемычка 4ПБ30-4; 4ПБ30-4-n; 4ПБ44-8; 3ПБ44-8-n Сборочный чертеж – 44 стр
Перемычка 4ПБ48-4; 4ПБ48-4-n; 4ПБ60-8; 3ПБ60-8-n – 45 стр
Перемычка 4ПБ48-4; 4ПБ48-4-n; 4ПБ60-8; 3ПБ60-8-n Сборочный чертеж – 46 стр
Перемычка 2ПБ18-27; 2ПБ18-27-n; 2ПБ21-27; 2ПБ21-27-n – 47 стр
Перемычка 2ПБ18-27; 2ПБ18-27-n; 2ПБ21-27; 2ПБ21-27-n Сборочный чертеж – 48 стр
Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ25-27; 5ПБ25-27-n – 49 стр
Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ25-27; 5ПБ25-27-n Сборочный чертеж – 50 стр
Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ27-27; 5ПБ27-27-n – 51 стр
Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ27-27; 5ПБ27-27-n Сборочный чертеж – 52 стр
Перемычка 5ПБ30-37; 5ПБ30-37-n; 5ПБ30-27; 5ПБ30-27-n – 53 стр
Перемычка 5ПБ30-37; 5ПБ30-37-n; 5ПБ30-27; 5ПБ30-27-n Сборочный чертеж – 54 стр
Перемычка 5ПБ31-27; 5ПБ31-27-n; 5ПБ34-20; 5ПБ34-20-n; 5ПБ36-20; 5ПБ36-20-n – 55 стр
Перемычка 5ПБ31-27; 5ПБ31-27-n; 5ПБ34-20; 5ПБ34-20-n; 5ПБ36-20; 5ПБ36-20-n Сборочный чертеж – 56 стр
Перемычка 5ПБ21-27-а; 5ПБ21-27-аn; 5ПБ25-27-а; 5ПБ25-27-аn – 57 стр
Перемычка 5ПБ21-27-а; 5ПБ21-27-аn; 5ПБ25-27-а; 5ПБ25-27-аn Сборочный чертеж – 58 стр
Перемычка 5ПБ27-27-а; 5ПБ27-27-аn; 5ПБ30-27-а; 5ПБ30-27-аn – 59 стр
Перемычка 5ПБ27-27-а; 5ПБ27-27-аn; 5ПБ30-27-а; 5ПБ30-27-аn Сборочный чертеж – 60 стр
Каркас пространственный КП1…КП4 – 61 стр
Каркас пространственный КП1…КП4 Сборочный чертеж – 62 стр
Каркас пространственный КП5…КП11 – 63 стр
Каркас пространственный КП5…КП11 Сборочный чертеж – 65 стр
Каркас гнутый КР1…КР3 – 66 стр
Каркас КР4…КР13 – 67 стр
Каркас КР4…КР13 Сборочный чертеж – 69 стр
Каркас КР14…КР23 – 70 стр
Каркас КР14…КР23 Сборочный чертеж – 72 стр
Каркас КР24; КР39 – 73 стр
Каркас КР25…КР28 – 74 стр
Каркас КР25…КР28 Сборочный чертеж – 75 стр
Каркас КР29…КР38 – 76 стр
Каркас КР29…КР38 Сборочный чертеж – 78 стр
Каркас КР40…КР46 – 79 стр
Каркас КР40…КР46 Сборочный чертеж – 80 стр
Анкер А1 – 81 стр
Петля строповочная П1…П5 – 82 стр
Ведомость расхода материалов – 83 стр
Классы
Выбранные классы объекта Строительные материалы
Файлы
- Серия 1.
038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1.Перемычки брусковые для жилых и общественных зданий
038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1.Перемычки брусковые для жилых и общественных зданий
Продукция
Подождите идет загрузка ….
Как определить размер и выбрать перемычку для проекта жилого строительства — S-Ehrlich
Перемычки — это горизонтальные балки, которые размещаются над окнами и дверями, чтобы выдержать вес каменной кладки наверху. Они являются важной частью любого проекта жилищного строительства и должны быть правильно подобраны и установлены для обеспечения безопасности конструкции. Существует несколько различных способов расчета размера перемычки, необходимой для данного проема. Наиболее важным фактором является ширина проема, так как от этого зависит вес, который должна выдержать перемычка. Высота проема также является фактором, так как для более высокого проема потребуется длинная перемычка . Когда ширина и высота проема известны, следующим шагом будет определение типа необходимой перемычки.
Существует два основных типа перемычек: структурные и неструктурные. Структурные перемычки предназначены для поддержки веса каменной кладки выше, в то время как ненесущие перемычки предназначены только для поддержки самой перемычки. Завершающим этапом является расчет нагрузки, которую должна выдержать перемычка. Это включает в себя вес каменной кладки выше, вес самой перемычки и любые другие нагрузки, которые могут быть возложены на перемычку (например, ветровые или сейсмические нагрузки). Когда общая нагрузка известна, можно выбрать подходящий размер и тип перемычки.
Нагрузка на перемычки варьируется в зависимости от ряда факторов, включая тип стены, в которой установлена перемычка. Основная функция перемычек заключается в поддержке равномерно распределенных нагрузок (UDL), но иногда они также могут потребоваться для точечных нагрузок. Производители перемычек используют таблицы нагрузок с SWL как часть своих спецификаций на продукцию BS EN 845-2. Нагрузки на деревянный пол должны быть распределены в соотношении 2:1 в пределах перемычки, а нагрузки на бетонный пол должны быть размещены в соотношении 5:1.
Легкие грузы, стандартные грузы, тяжелые грузы и сверхтяжелые грузы могут быть классифицированы. Инструмент выбора продукции Catnic можно использовать для выбора типа перемычки.
Уровень перемычки дома представляет собой высоту или вертикальный размер от нижнего края до верхнего горизонтального компонента окна или двери, который предусмотрен над дверью и окном для передачи восходящей нагрузки от стены на окружающую стену.
Каков стандартный размер перемычки?
Кредит: www.ironwright.co.uk
Есть особое требование. Должна быть предусмотрена опора от 150 мм до 200 мм, и она должна быть размещена поверх раствора. Ширина перемычки может быть равно толщине проема, а также толщине глубины в диапазоне пролетов от l/12 до l/8. Рекомендуется, чтобы ширина изделия была не более 80 мм.
Большинство случаев можно определить, следуя трехэтапному руководству Buildbase и Lintels.co.uk, которое обеспечивает простой способ определения правильной перемычки.
Вам также необходимо будет узнать о следующем: стенка полости. Снаружи есть лист. Внутренний лист растения обозначается как C. Наконец, с точки зрения поддержки нагрузки, перемычка обеспечит. Предварительно напряженные бетонные перемычки Supreme являются одним из самых надежных, долговечных и широко используемых строительных материалов. Посередине перемычки проходит стальная проволока высокого напряжения. Встроенная изоляция из пенопласта или полистирола способствует сохранению тепла и уменьшению образования конденсата в ограждающих конструкциях.
Поскольку перемычка может выдерживать полную нагрузку влажной кладки после установки, она должна иметь торцевую опору не менее 150 мм с каждой стороны проема. Перемычки не следует подпирать, если их диаметр превышает 1500 мм, они должны быть полностью загружены и выдержаны. Эти бетонные блоки известны как высшие закладные камни, потому что они представляют собой высокопроизводительные плотные бетонные блоки, предназначенные для поддержки несущих перемычек.
Lintels.co.uk является дочерней компанией Grafton Group, которая предлагает клиентам большой выбор стальных и бетонных перемычек от дистрибьютора номер один в Великобритании. Все три основных поставщика перемычек — Catnic, IG и Birtley — доступны в нашем магазине. 100 наших продуктов доступны для получения в тот же день и доставки на следующий день в оба уик-энда.
Оконные перемычки должны быть усилены не менее чем четырьмя кусками 6-футовых 12-миллиметровых арматурных стержней.
Какой толщины должна быть перемычка?
Сталь, используемая для перемычек, должна соответствовать или превышать минимальные требования ASTM A 36. Толщина стального уголка должна быть не менее 1/4 дюйма. Материал должен быть толщиной не менее 6 мм с горизонтальной ножкой толщиной не менее 3 1/2 дюйма. (90 мм) для использования со стандартной батареей размером 4 на 8 дюймов.
Анализ нагрузки на перемычку
Он обычно используется в здании для поддержки двери или окна и известен как перемычка.
Перемычка будет подвергаться консольной нагрузке в направлении проема в соответствии с требованиями к номинальному торцевому подшипнику. Правда, перемычки подвергаются широкому диапазону нагрузок, включая сдвиг и изгиб, но требования к номинальной опоре могут быть неадекватными. Перемычки, которые часто изготавливаются из дерева или металла, имеют номинальные требования к торцевой опоре, поскольку они будут подвергаться консольной нагрузке в направлении проема. Кроме того, перемычки часто используются парами, и требования к номинальной несущей способности парной перемычки могут быть несоответствующими, если перемычка в паре подвергается иной нагрузке, чем перемычка в одинарной перемычке.0003 позиция перемычки . Крайне важно использовать инструмент анализа нагрузки, чтобы определить надлежащие требования к торцевым опорам для перемычек, чтобы гарантировать, что они могут выдерживать нагрузки, которые наиболее вероятны.
Какой толщины перемычка над окном?
Толщина оконной перемычки определяется пролетом в оконной перемычке.
Небольшая перемычка (кирпичная перемычка) может быть толщиной до 1/8 дюйма, а перемычка из конструкционной стали может иметь толщину до 1/8 дюйма. Обе крайности крайние.
Важность перемычки при установке окна
Крайне важно учитывать перемычку перед установкой окна, но также важно учитывать установку окна. перемычки — это структурные компоненты, которые помогают распределить вес всего, что над окном, на окружающую стену, предотвращая структурные повреждения. Если вы не уверены, нужна ли вам перемычка, проконсультируйтесь с профессионалом.
Как рассчитать количество перемычек
Кредит: engineeringdiscoveries.com
Перемычка — это балка, используемая для поддержки нагрузки над проемом. Количество перемычек можно рассчитать, измерив длину и ширину проема, а затем определив тип и размер перемычки, необходимой для поддержки нагрузки.
Длина стержня делится на длину дверного проема и длину опоры – обе стороны стержня свободны.
Дверь должна иметь ширину от 1200 мм до 1,2 м; подшипник должен иметь длину подшипника от 150 мм до 200 мм. Самый простой способ определить, прозрачна ли обложка, — это посмотреть на нее. Крышка должна быть 25 мм в длину (прозрачная). Общая длина основных стержней составляет 1,475 метра, и необходимо пять штук 10-миллиметровых стержней по 1,425 метра. Длина 5 стержня составляет 1,425 метра, а вес стали 7,125 метра для 5 стержня. Вес стали для 10 мм прутка 4,39.8 кг. Длина стремени определяется как число 11 звеньев, деленное на 0,632. В результате можно заказать 7 м (6.952) 8-мм стержня или 7,5 м (7.125) 10-мм стержня.
Пример расчета бетонной перемычки
Кредит: YouTube
Перемычка — это опорная балка, которая используется для удержания веса конструкции над проемом. Чтобы рассчитать размер перемычки, необходимой для конкретного проема, вам необходимо знать ширину проема, высоту проема и вес конструкции.
Перемычки используются для сборных железобетонных элементов, которые основаны на типовой серии 1.
038.1-1 или типовой серии 1.225-2 для больших пролетов. Так как перемычки из бруса имеют ширину 120 мм и должны быть собраны из нескольких частей, лучшим выбором будет марка ПБ. PP, с другой стороны, имеет перемычки, которые можно использовать в дополнение к покрытию всей стены. В серии 1.038.1-1 можно найти таблицы, отображающие значения перемычек плит. Перегородки могут состоять из двух или более плиток, начиная с 0 и заканчивая 27 для стен, на которых держится пол. Для разделов подходят три типа перемычек: 1 PB10-1, 1PB13-1 и 1PB16-1. Если принять во внимание высоту несущей перемычки, то она рассчитывается равной 900 мм от верха перемычки до низа пола.
Подобрать двух прыгунов в летний период так же просто, как взять переноску с одной стороны и менее мощного прыгуна с другой. Стоимость перемычки увеличивается в зависимости от ее несущей способности. Для ненесущей перемычки пролет оцениваем в 1350*2*100/3=1420 мм. Согласно таблицам серии, приблизительная нагрузка составляет 28000 кг/м.
Минимальная глубина опирания для этих перемычек составляет 230 мм, а глубина максимальная ширина перемычки составляет 250 мм. В кирпичной кладке над оконными и дверными проемами перемычки обычно строят из сборных железобетонных элементов. Зимой нагрузка принимается от точки на стене, так как она равна высоте перемычки.
В данном примере рассмотрим плитную перемычку , нагрузка которой должна быть 3300 кг/м без учета собственного веса, что составляет 2 ПБ18-8, серия перемычек, которая отмечена таблицей, в которой указаны необходимые характеристики – габариты, вес Мы ассоциируемся с брендом. Прутковые перемычки марки PB доступны в размерах от 120 мм до 250 мм, и они должны собираться небольшими частями, в зависимости от размера стены и толщины перемычки. Доступна также плитная перемычка марки ПП, закрывающая сразу всю стену. Перемычка рассчитана на 8 кНВт/м серии 1.038.1-1. Джемпер, который можно носить до 27 лет, можно носить на стенах с полом, который на них опирается.
Для разделов на такой перемычке подходят три типа перемычек: 1ПБ10-1, 1ПБ13-1 и 1ПБ16-1. Нагрузка на такую перемычку очень мала.
В таблице серий нагрузка должна быть 300 кг/м, а минимальная глубина опоры должна быть 100 мм. Есть нагрузка от перемычки, которая рассчитывается от одной трети расчетного пролета. Однако если перемычка несущая, учитывается вся высота кладки. Вы должны купить две перемычки, чтобы принять участие в этой опции. Стоимость несущей способности определяется ценой груза. Определить вес 1 погонного метра стены, расположенной со стороны опоры перекрытия. В таблицах серий указана сверхтяжелая нагрузка 2800 кг/м. Минимальная глубина опоры для этих перемычек составляет 230 мм, а ширина перемычки – 250 мм.
Данная перемычка изготовлена из 1810 мм 5ПБ18-27 и имеет длину 1810 мм. Перемычки играют важную роль в конструкции. При строительстве дома перемычки используются для несущей нагрузки. Определение типа перемычки и ее расчетной нагрузки имеет решающее значение.
Плитная перемычка 3300 кг/м не имеет опоры на собственный вес, так что поднимем ее. Для расчета перемычки в стене из железобетона учитывают характеристики строительного материала и несущую способность стены. Если стена слишком велика, рекомендуется несколько перемычек для закрытия ее при несущей способности железобетонных изделий от 100 до 33700 кг/м. Данное исследование было проведено для расчета сечения металлических перемычек для кирпичных перегородок.
Полнотелый кирпич имеет плотность от 1600 до 1900, а пустотелый — от 1000 до 1450. Прокладки, футеровки и прокладки должны располагаться на одной вертикальной линии по линии подъемных устройств (петель, отверстий), или в других местах, указанных на рабочих чертежах, для проема метровой ширины под перегородку в полкирпича с нагрузкой 142,5 кг/ Перед расцеплением монтажных элементов их необходимо надежно закрепить. Конструкции следует устанавливать в проектное положение на основании принятых ориентиров (риски, штифты, упоры, ребра и т.
п.). Отклонения от установленных элементов крепления следует назначать в ППР так, чтобы они не превышали предельных значений после завершения монтажа, чтобы положения элементов крепления по мере их крепления и нагружения последующими конструкциями были постоянными. Строительство крупных, протяженных сооружений следует выполнять на пространственно устойчивых участках (пролетах, ярусах, перекрытиях, температурных блоках и т. д.). Земляные работы нулевого цикла, фундаменты и стены должны соответствовать контролю качества. траншеи для структурного строительства Необходимо построить бетонный и железобетонный фундамент.
Монолитные ростверки установлены. Стыки и швы должны быть герметизированы. Вода, воздух и теплоизоляция необходимы для поддержания швов наружных стен в хорошем состоянии.
Влияние типа стены на расчет нагрузки на перемычку
При расчете нагрузки на перемычку важным фактором является тип стены. Различные материалы стен имеют разную несущую способность, поэтому важно учитывать это при определении того, какой вес может выдержать перемычка.
Например, кирпичная стена обычно прочнее оштукатуренной, поэтому она может выдерживать больший вес.
Были протестированы три разные модели с 1, 3 и 5 кладочными элементами, расположенными на перемычке. В ходе испытания измерялись и записывались усилия, смещения, деформации и трещины. В таблице 1 представлены результаты испытаний всех моделей на трещино-разрушающую нагрузку и прогиб перемычек. На рис. 4 показаны результаты шести протестированных моделей по сравнению с тремя численными моделями. Выборку перемещений от трещин и деформаций вокруг оконных проемов регистрировали с помощью программы бесконтактных измерений Aramis. Растрескивание перемычек происходило одинаково, но последовательность образования трещин и расположение перемычек различались. Грузоподъемность тестовых моделей не была значительно снижена за счет добавления анкерных колонн по сравнению со стенами, содержащимися в обычном бетоне.
Измерения фасадов каменной кладки выполняются перпендикулярно плоскости армирования, а не параллельно плоскости армирования, как для железобетонных конструкций.
В испытаниях использовались ультразвуковая томография (ИТ) и георадар (георадар), которые проводились с широким диапазоном частот. Единственным сработавшим методом был радиолокационный метод, который был единственным успешным в обнаружении неметаллического метода. Каменная перемычка присутствует в исторических зданиях более тысячи лет, что делает ее одним из важнейших конструктивных элементов. Однако в двадцатом веке их постепенно заменили сталь и железобетон. Техническое состояние каменного здания, методы ремонта и реконструкции еще разрабатываются и определяются фактической несущей способностью перемычки каменные . Прочность элемента из газобетона f = 4 Н/мм 2 при данной температуре.
Результаты испытаний материалов перемычек можно найти в документах. Когда арматурные стержни были обнаружены на глубинах ниже или выше ошибки измерения, ошибка измерения была выше. Возможно, что анализ расчетного сопротивления используется для неправильной оценки безопасности конструкций.
В современной архитектуре электромагнитные и радиолокационные методы используются для определения местоположения арматурных стержней без причинения ущерба. В этой статье мы попытаемся описать возможности и ограничения конкретного метода, подчеркнув при этом его преимущества и недостатки. На первом этапе испытаний использовалась перемычка, армированная автоклавным газобетоном и помещенная в арматуру малого диаметра, чтобы проверить, ведет ли она себя так, как ожидалось. Он был использован для возведения стен и перемычек из газобетона автоклавного твердения (АГБ).
Перемычки могут работать при различном статическом давлении в зависимости от деформации. Кирпичные стены, огражденные стены и железобетонные ядра вдоль вертикальных краев оконных проемов были составлены из форм стен в естественном масштабе. Параметры материала и численные модели использовались для создания численных моделей [1]. Результаты моделирования сравнивались с результатами меньших моделей, которые представляют области, где можно увидеть оконные проемы.
Строительство каменных конструкций становится все более распространенным в районах с небольшой или нулевой сейсмической активностью. До сих пор не было возможности провести всестороннее испытание замкнутых каменных конструкций при монотонных нагрузках. Проведена серия испытаний на 20 стенах, как безнапорных, так и с железобетонным ограждением. В результате полученных результатов сопротивление каменной кладки было значительно снижено при ограничении стены.
Режим восстановления Tegra T20 не выходит — Техническая поддержка
sz36
1
Пытаюсь прошить Tegra T20 в Recovery Mode. Включил режим восстановления непосредственно на модуле Т20, как описано здесь:
Драйвер установлен
update.bat выполнен успешно, вот лог:
PartId 4: LB[2 1] PB[10 5] IL1 LS[256 128] PartId 10: LB[3 2] PB[15 6] IL1 LS[384 256] PartId 5: LB[5 1] PB[21 5] IL1 LS[640 128] PartId 7: LB[6 200] PB[26 210] IL1 LS[768 25600] PartId 8: LB[206 1] PB[236 6] IL1 LS[26368 128] Идентификатор части 9: LB[207 2] PB[242 7] IL1 LS[26496 256] Раздел 13 - количество физических блоков = 1795 PartId 13: LB[209 5] PB[249 1795] IL1 LS[26752 229760] +NandUtilFormatDev(1) -NandUtilFormatDev() Сохранить копию таблицы регионов 0 в CurrBlockNum 2047 Сохранить копию таблицы регионов 1 в CurrBlockNum 2046 Сохранить копию таблицы регионов 2 в CurrBlockNum 2045 Сохранить копию таблицы регионов 3 в CurrBlockNum 2044 Стереть идентификатор части = 3: Начало = 5, Конец = 9 Начать загрузку EBT Завершить загрузку EBT Начать загрузку EB2 Завершить загрузку EB2 Начать загрузку BMP Завершить загрузку BMP Начать загрузку CE6 Завершить загрузку CE6 Синхронизация BCT.
..
LoadPartitionTable в startLogicalSector=128, numLogicalSectors=128
WriteAllBcts_Write 1,0
WriteAllBcts_Write 64,0
WriteAllBcts_Write 0,0
Синхронизация BCT успешно завершена
Сделанный
ÿ
Флэш-загрузчик Toradex 1.1 для Tegra построен 12 августа 2016 г., 13:30:26
Загрузочное устройство Nand
Micron M61A PS:4KB BS:512KB DS:0MB BCh26 ECC
Определение размера памяти...
256 МБ ОЗУ
LoadPartitionTable в startLogicalSector=0, numLogicalSectors=0
Ошибка загрузки таблицы разделов. NvError 4 NvStatus 0
ПРЕДУПРЕЖДЕНИЕ. Блок конфигурации не найден в расположении по умолчанию.
Установка ECC на ECC по умолчанию
Ecc установлен на (770)
+NandUtilFormatDev(1)
-NandUtilFormatDev()
PartId 2: LB[0 6] PB[0 10] IL1 LS[0 768]
PartId 3: LB[6 1] PB[10 5] IL1 LS[768 128]
PartId 4: LB[7 8] PB[15 12] IL1 LS[896 1024]
PartId 5: LB[15 1] PB[27 5] IL1 LS[1920 128]
PartId 7: LB[16 200] PB[32 210] IL1 LS[2048 25600]
PartId 8: LB[216 1] PB[242 6] IL1 LS[27648 128]
Раздел 13 - количество физических блоков = 1796
PartId 13: LB[217 5] PB[248 1796] IL1 LS[27776 229888]
+NandUtilFormatDev(1)
-NandUtilFormatDev()
Сохранить копию таблицы регионов 0 в CurrBlockNum 2047
Сохранить копию таблицы регионов 1 в CurrBlockNum 2046
Сохранить копию таблицы регионов 2 в CurrBlockNum 2045
Сохранить копию таблицы регионов 3 в CurrBlockNum 2044
Стереть идентификатор части = 3: Начало = 10, Конец = 14
Начать загрузку EBT
Завершить загрузку EBT
Начать загрузку BMP
Завершить загрузку BMP
Начать загрузку CE6
Завершить загрузку CE6
Синхронизация BCT.
..
LoadPartitionTable в startLogicalSector=768, numLogicalSectors=128
WriteAllBcts_Write 1,0
WriteAllBcts_Write 64,0
WriteAllBcts_Write 128,1
WriteAllBcts_Write 192,1
WriteAllBcts_Write 256,2
WriteAllBcts_Write 320,2
WriteAllBcts_Write 384,3
WriteAllBcts_Write 448,3
WriteAllBcts_Write 512,4
WriteAllBcts_Write 576,4
WriteAllBcts_Write 640,5
WriteAllBcts_Write 704,5
WriteAllBcts_Write 0,0
Синхронизация BCT успешно завершена
Сделанный
После этого я снял перемычку и перезапустил модуль, но он остается в режиме восстановления — ОС не загружается, экран не работает, USB определяется как «NVIDIA USB Boot-recovery driver for Mobile devices»
I пробовал прошивать разными образами, разными версиями ОС — ничего не меняется. Как исправить?
Раньше этот модуль был прошит линукс, и все работало нормально
marcel.tx
2
Вы можете попробовать полностью стереть флэш-память NAND из Linux.
