Устройство монолитного перекрытия — порядок работ
При сооружении междуэтажных перекрытий, использовать в работе можно самые различные техники, но монолитное перекрытие, хотя и не является дешевым и простым в установке, совмещает в себе прочность, универсальность по отношению к использованию традиционных жб плит, и возможность проведения практически всех этапов работы самостоятельно.
Все эти качества, выводят такой тип перекрытий на одно из первых мест по популярности. К тому же, устройство монолитного перекрытия можно произвести без использования крупной тяжелой техники, что позволит сократить затраты.
Подготовка к монтажу
Очень досконально, все шаги создания конструкции, а также материалы, которые для этого будут необходимы, описывает технологическая карта на устройство монолитного перекрытия. Ее можно найти в интернете. Это достаточно объемный документ, в котором описываются не только основные виды работ, но и предельно подробно расписан каждый их этап.
Подробное ее изучение, дает возможность полностью понять весь процесс, и получить точное представление о том, как укладывать и заливать плиты перекрытия, а здесь мы рассмотрим только основные моменты, связанные с сооружением такой конструкции.
Перед тем, как начинать, следует ознакомиться еще с одним важным документом – СНиП на монтаж плит перекрытия. В этом документе есть необходимые данные, которые потребуются для расчета параметров будущей плиты.
Такой расчет лучше доверить профессионалам, но если есть желание, или нет возможности к ним обратиться, то применив этот документ можно произвести нужные расчеты самостоятельно.
Процесс монтажа
Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.
Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.
При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

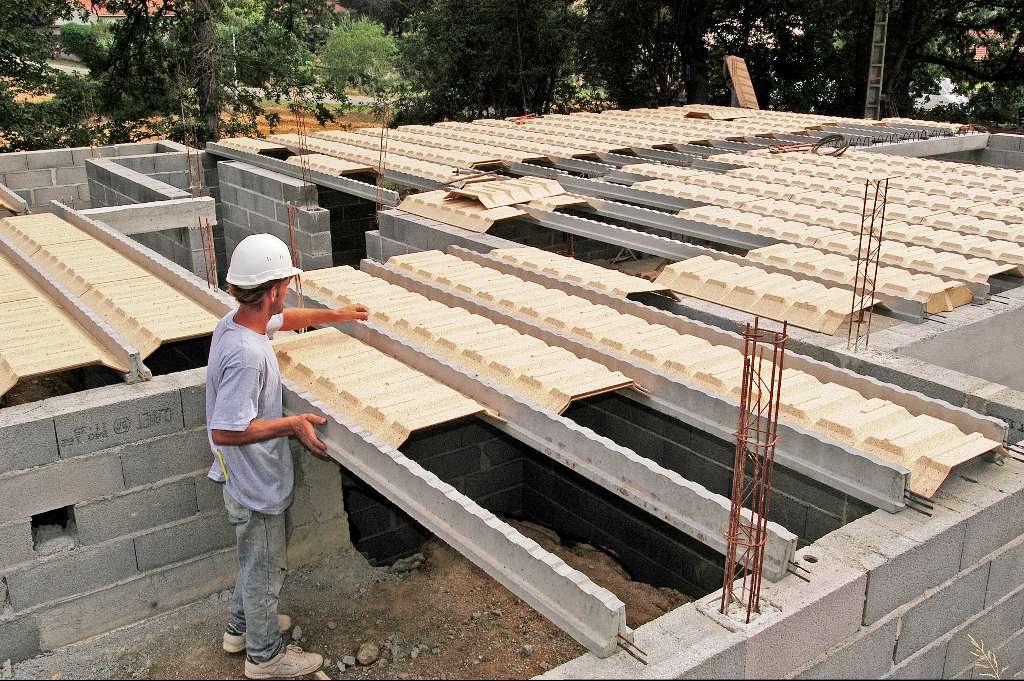

- Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
- Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной.
Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.
Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.- Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости. Она должна соблюдаться абсолютно по всей площади.
- При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
- Далее устанавливаются вертикальные элементы. Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
- После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.
Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.- Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
- Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.
- После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
- Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
- Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.
По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.
Заключение
При возведении дома с использованием монолитных конструкций, общая смета может получиться довольно большой. Но, можно существенно снизить стоимость работ, если монтаж перекрытия произвести самостоятельно.
Человеку, не знакомому со строительными технологиями, конечно, браться за такое сложное мероприятие не стоит. Лучше поручить все мастерам, но если есть строительные навыки, или опыт возведения подобных конструкций, то строительство можно полностью произвести своими руками.
Устройство железобетонных монолитных перекрытий, плюсы и минусы / ГарантСтройГрупп
Монолитное железобетонное перекрытие — это перекрытие, которое изготавливается непосредственно на строительной площадке.
Для этого используются такие строительные материалы, как опалубка, арматура и бетон.
Технология изготовления состоит из пяти этапов:
1. Установка опалубки (см. отдельная статья):
Для устройства опалубки монолитного железобетонного перекрытия необходимы такие элементы как треноги, стойки телескопичкские, ригели (могут быть заменены на обычный деревянный брус 100*100м), унивилки и фанера ламинированная.
2. Устройство арматурного каркаса (см. отдельная статья)
Монолитная железобетонная плита перекрытия армируется двойной сеткой (верхняя и нижняя) с использованием поддерживающих каркасов (змейки или лягушки). Класс арматуры для верхней и нижней сеток применяется А-III (А400), а диаметр следует подбирать в соответствии с проектом, но для частного домостроения и небольших пролетах (до 6м) Ø12 с шагом 200мм будет вполне достаточно.
3. Бетонирование (см. отдельная статья)
Марку бетона для монолитной плиты перекрытия, как и для прочих несущих конструкций следует применять, руководствуясь проектными решениями.
Обычно это М300, но мы бы рекомендовали применять М350. Бетонирование может вестись двумя методами: кран-бадья и при помощи автобетононасоса (см. тут). Бетонную смесь необходимо уплотнять глубинным вибратором.
4. Уход за бетоном (см. тут)
При необходимости уложенную бетонную смесь следует греть при низких температурах (см. тут) во избежание замерзания бетона или поливать водой при жаркой погоде что бы не допустить появления трещин на поверхности плиты
5. Снятие опалубки
Срок снятия опалубки регламентируется различными актами. В частности, СНиП 3.03.01-87 содержит пункт, согласно которому снятие опалубки с несущих и ограждающих конструкций (а именно к ним относятся перекрытия) может осуществляться при наборе бетоном 70 % от марочной прочности. При надлежащем обосновании, данный показатель может быть снижен до 50 % (отсутствие нагрузок, например).
В целом, в зависимости от марки бетона, набор им 70 % прочности может занять от 2 до 16 дней.
Скорость набора прочности так же зависит от температуры: чем холоднее, тем медленнее будет идти данный процесс.
В большинстве случаев, практически любой бетон обретает достаточно прочности для выполнения дальнейших работ на 21- 28 день. Впрочем, дожидаться этого момента для снятия опалубки не обязательно. Что касается перекрытий, то оптимальным считается срок снятия опалубки в 3-5 дней. При этом нагружать перекрытия настоятельно рекомендуется не раньше, чем через 21 день.
При выполнении строительства в зимний период, стандартные нормативы не действуют. В этом случае, необходимы расчеты на месте, исходя из которых и определяется срок снятия опалубки.
Преимущества монолитного перекрытия
- Монолитные перекрытия подходят для дома любой конфигурации независимо от ширины пролетов (можно использовать различные нестандартные формы). В то время как сборные железобетонные плиты выпускаются определенных типовых размеров, то есть с определенной шириной и длиной , поэтому и здание необходимо проектировать согласно этим размерам.
- Монолитное перекрытие толщиной 15 см практически полностью подавляет воздушный шум.А в деревянном перекрытии прокладка звукоизоляции является обязательной его частью.
- Монолитные перекрытия по праву можно назвать самыми прочными и долговечными. Конечно если технология возведения полностью соблюдена.
- Монолитные перекрытия дают возможность делать выносы для балконов, терасс любой формы без установки дополнительных опор, что невозможно достичь с помощью сборных ж/б плит.
- Нижняя поверхность монолитных перекрытий является гладкой и для ее оформления достаточно незначительного слоя штукатурки — в сборных же высока вероятность появления трещин на стыке плит, да и плиты порой бывают не идеальных и не одинаковых размеров от стандарта.
- Под монолитное перекрытие не нужно заливать армопояс, поскольку часть перекрытия опирающаяся на стены по сути им и является.
Недостатки монолитного перекрытия
- К недостаткам можно отнести разве что относительную дороговизну в сравнении со сборным железобетоном. И конечно монолитное перекрытие намного дороже деревянного.
