Конструкция плиты перекрытия: Конструкция плиты перекрытия пустотные

Содержание

Технология монтажа плит перекрытия

В настоящее время подавляющее число строительных проектов по возведению малоэтажной недвижимости, многоэтажных зданий промышленного и гражданского назначения включают в себя применение перекрытий. При этом плиты перекрытия выступают в качестве одного из элементов надежности и прочности зданий, от технологии монтажа которых зависит прочность строения и его долговечность.

Разновидности перекрытий

В зависимости от типа и материала, из которого возводится перекрытие, различают следующие его типы:

плитное;

монолитное;

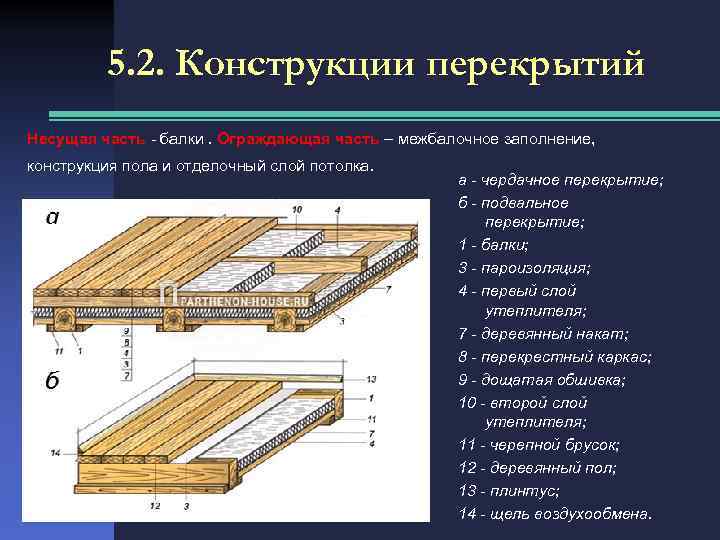

деревянное.

Наиболее практичным и экономически выгодным является перекрытие, выполненное из готовых железобетонных плит. По конструктивному исполнению они разделяются на:

изделия с наличием продольных ребер;

панели шатрового типа с ребрами по окантовке;

плоские плиты;

многопустотные железобетонные изделия.

Последние две категории могут быть выполнены в пустотном или цельном варианте. Чаще всего при застройке находят применение изделия с многопустотной конструкцией, которые подразделяются на две категории:

ПБ — непрерывного безопалубного формования;

ПК — круглопустотные.

Многопустотные плиты отличаются массовостью производства и имеют минимальную стоимость. При этом технические характеристики продукции разделяются в соответствии с серийными номерами, что создает определенное неудобство при использовании плит для частного индивидуального строительства.

Технологические методы, используемые при производстве данного типа продукции базируются на применении форм многократной заливки. При этом изготовление нетиповых изделий требует больших затрат, которые связаны с подготовкой форм или опалубки с заданными габаритами. Типовые железобетонные плиты перекрытий располагают широким диапазоном длин, который варьируется от 2,7 до 9 метров с шагом 300 мм. Выполненные по стандартам изделия в промышленных условиях имеют ряд преимуществ, среди которых прочность и надежность, обусловленные соответствием технологическому процессу и качественному составу наполнителя, а также высокая долговечность и эффективная звукоизоляция.

Аспекты проектирования зданий и сооружений

На стадии проектирования важно учитывать допустимые размеры плит и делать расчеты, исходя из их габаритов. На практике нередко встречаются случаи, когда процесс строительства осуществляется по чужому проекту с наиболее удобной планировкой. Для успешной реализации таких проектов необходимо придерживаться строго соответствия заложенным в смете проекта материалов. Недопустимо использование проектов для других типов материалов с применением бетонных перекрытий, не обеспечивающих ввиду своих геометрических размеров необходимую величину напуска. В случае, когда расчетные данные оказываются неверными, а длина железобетонных изделий не соответствует реальным, имеющиеся в наличии плиты для установки и монтажа необходимо рубить или пилить.

В идеальном варианте чтобы, уменьшить до минимума себестоимость строительства, необходимо осуществлять монтаж плит нужной длины и габаритов непосредственно с машины. При этом сокращаются расходы на погрузочно-разгрузочные работы, отсутствует необходимость оборудования площадки для складирования и штабелирования стройматериалов. По правилам хранения ЖБИ можно укладывать лишь на ровный грунт с деревянными подкладками, установленными на расстоянии 400 мм от края. Высота штабеля не может превышать 2,5 метра, а железобетонные изделия должны быть разделены между собой рейками толщиной не менее 25 мм. Хранение плит производится под навесом, предотвращающим попадание осадков на поверхность будущих перекрытий. Места складирования выбирают из учета доступности при работе крана.

Этап подготовки перед монтажом

Чтобы правильно и ровно уложить плиту перекрытия, необходимо еще на этапе строительства стен сформировать ровную поверхность верхнего края несущей конструкции. С этой целью применяется специальное и точное строительное оборудование в виде лазерного уровня. На стены за 300 – 400 мм до верхнего края во время строительства устанавливаются метки положения и последние ряды блоков или кирпичей укладываются с точностью до миллиметров по показаниям уровня. В случае применения керамзитобетонных блоков для строительства стен с целью равномерного распределения массы перекрытия используется технология обустройства монолитного пояса.

Перед укладкой плита подвергается подготовке. Отверстия на ее торце необходимо заделать. Как правило, для этого пустое пространство закладывается кирпичом и бетонируется в зазорах. Допускается заполнение отверстий при помощи минеральной ваты.

Укладка

Для проведения монтажных работ по укладке необходима бригада в составе трех рабочих монтажников. В обязанности двоих входят задачи строповки и правильной укладки плит, третий обеспечивает их соединение и корректировку при опускании. Большая часть железобетонных изделий предназначена для монтажа посредством применения шарнирной технологии. Ее суть заключается в том, чтобы опирание производилось исключительно с коротких торцов. При этом под плиту укладывается раствор толщиной не менее 20 мм в густой консистенции, а крановщик обеспечивает натяжение тросов, позволяющее производить корректировку положения при помощи лома. Обычные плиты готовы длительно выдерживать вертикальные нагрузки. Работая на поперечный изгиб, в конструкции плиты предусмотрено армирование в нижней части изделия. Значение глубины напуска для устойчивого положения может варьироваться в среднем от 70 мм до 120 мм. Минимальная величина опирания плит марки ПК и ПБ на стену зависит от длины перекрытия, насчитывая:

70 мм для железобетонных перекрытий с длиной до 4-х метров;

90 мм для ЖБИ с длиной свыше 4-х метров.

В ряде случаев напуск может достигать 250 мм, обеспечивая жесткую фиксацию к опорной конструкции. При подсчете дистанции между стенами в расчет берет длина плиты за вычетом 240 мм, что обеспечивает 120 мм опирания с каждой стороны, которые гарантируют надежный монтаж даже при наличии небольших отклонений при установке изделий.

Для изделий марки ПТ величина минимально необходимого опирания согласно технической документации составляет 80 мм. При этом точки опоры должны быть выставлены по всем четырем сторонам изделия.

В том случае, если глубина опирания оказывается недостаточной, с течением времени могут проявляться дефекты конструкции в виде появления трещин в стене или на плите перекрытия, которые впоследствии могут повлечь за собой их полной разрушение.

При кладке кирпича оптимальной толщиной для стен считается значение 380 мм. Данный параметр также формируется исходя из нагрузки, которая реализуется плитами перекрытия с двух сторон на длине 240 мм. Еще 140 мм пространства стены необходимо, чтобы соорудить стандартный канал вентиляции. Таким образом, стены позволяют производить монтаж следующих этажей с комфортной установкой перекрытий.

Если размеры возводимого здания по ширине не соответствуют размерам ширины плит, наилучшим решением будет сведение промежутков в один общий зазор, который перекрывается за счет применения монолитной технологии. Порой, без монолитных участков в перекрытиях обойтись сложно или, попросту невозможно. Даже в тех случаях, когда проекты предусматривают все необходимые размеры плит и соотношения габаритов меду стенами, может появиться необходимость монтажа дополнительных вентиляционных каналов и прочих систем, корректирующих размеры. При этом производится усиление – армирование, для которого задействуются изогнутые сетки. Преимущественно для перекрытий монолитного типа используют бетон марки не ниже чем В25.

Рубка плит

В случае, когда возникает необходимость укоротить железобетонные изделия, производится их рубка. Технология подразумевает последовательность операций:

точка рубки фиксируется на бруске таким образом, чтобы часть подлежащая отделению располагалась навесу;

для ровного шва контур разделения отмечается и пропиливается при помощи углошлифовальной машины;

бетон, расположенный над пустотами ломается с использованием ударных инструментов;

разрушаются перегородки в плите;

арматура распиливается с помощью специнструмента и постепенно отделяется от ненужной части.

Плиты марок ПТ и ПК не допускается разрезать вдоль по длине по причине конструктивных особенностей. Поскольку в местах установки и концентрации силы располагается усиленное армирование изделий, их рубка вдоль может повлечь за собой значительное снижение нагрузочной способности и вызвать последующее разрушение. Разделять плиты по длине рекомендовано по месту ослабленного сечения – вдоль отверстия. Такой вариант рубки приемлем для изделий типа ПК, однако ввиду малого значения ширины стенок между отверстиями не рекомендован для плит марки ПБ.

В ряде случаев при реализации строительства по индивидуальным планам застройки в плите может понадобиться прорубить отверстие квадратной, прямоугольной или круглой формы. Его назначением может стать люк или, например, переход по лестнице с нижнего этажа на верхний. Учитывая разнообразие форм и конструкций малогабаритных винтовых лестниц, размеры таких окон в плитах могут быть довольно невелики. Длинная сторона такого выреза, как правило, может достигать размера 1400 мм. При этом используются те же инструменты и правила для вырубки отверстия, позволяя сохранить несущую прочность и надежность конструкции.

Максимальному риску потери несущей прочности при рубке подвержены железобетонные плиты большой длины, которая превышает 4780 мм при толщине 220 мм. Также нежелательно резать и рубить ЖБИ, конструкция которых предусматривает наличие анкеров, расположенных в торцевой части изделий.

Резка и рубка плит является длительным с точки зрения затрат времени и трудоемким процессом, в котором понадобится углошлифовальная машинка и диски для резки бетона, ударный инструмент в виде кувалды и даже автоген, с помощью которого можно будет устранять попадающуюся на пути реза арматуру.

Анкеровка

После укладки плиты подлежат анкеровке. Для начала железобетонные изделия необходимо стянуть, для чего применяется проволока, которая продевается через монтажные отверстия. Для крепления проволоки применяется сварка. Схемное решение для анкеровки плит приводится разработчиком в проектной документации. При его отсутствии прибегают к стандартному набору решений. По технологии щели, возникшие между плитами перекрытия, подлежат заполнению бетоном. При этом русты заполняют и выравнивают до состояния монолитной поверхности. За счет использования бетонной смеси по периметру конструкция обретает дополнительную прочность и жесткость, которая положительно отражается на сроке службы и безаварийной эксплуатации зданий. Попавшую жидкость внутрь изделия в процессе монтажа необходимо устранить при помощи перфоратора, посредством высверливания отверстий в поверхности перекрытия. При этом осуществляется сверление отверстий диаметром до 140мм в местах расположения пустот. Может быть реализована пробивка в местах исключающих расположение ребер жесткости. В противном случае существует опасность кристаллизации воды и образования льда в холодное время года, который может нарушить целостность железобетона, повлечь его разрушение и вызвать преждевременный выход из строя. В плитах серии ПБ технологические отверстия делать запрещается. При помощи сверления плит также реализуется прокладка электропроводки в ряде случаев. При этом провода также должны быть уложены в пустые полости. В качестве необходимого инструмента для работы понадобятся прочные сверла с алмазной насадкой, а также перфоратор, применение которых актуально для тяжелых марок бетонов.

Опора плиты перекрытия на стену — Статьи — Эскада

Одной из сложных строительных задач, требующей строгого соблюдения СНиП, является правильное прикрепление плит перекрытия к стенам. Точные расчеты важны в любом случае, так как характеристики перекрытия сильно зависят от материала стеновой конструкции, типа используемого бетонного покрытия и других условий. Несоблюдение правил может повредить несущие стены, снизить прочность здания и вызвать другие неблагоприятные последствия.

Назначение и использование плит

Для устройства межэтажных перекрытий используются различные виды железобетонных перекрытий. Их основная задача – перераспределить все нагрузки – от отделочных материалов и предметов быта на стены и фундаменты зданий. Они также используются для разделения этажей здания, разделения подвала и чердака.

Средняя и наиболее распространенная глубина опоры составляет 120 мм, что является самым распространенным значением в дизайнерских решениях, хотя точное значение зависит от многих факторов, таких как тип потолка и материал стен. увеличивать. В строительстве применяются следующие виды многопустотных листов, каждый из которых имеет свои особенности монтажа:

плиты ПК с круглыми полостями,, обычно встречающаяся в малоэтажных конструкциях. Для их изготовления используется технология литья, создаются специальные формы.
Современные полые листы PB изготавливаются с использованием безопасных методов формования.
Легкая пустотелая плита является разновидностью ПБ. Толщина другая, 160мм вместо 220мм.
Ребристый железобетон имеет продольные и поперечные ребра. Благодаря высокой прочности применяется в средах, где требуется высочайшая стойкость к механическим воздействиям.

В редких случаях для строительства зданий используют сплошные плиты без пустот. Они обладают очень высокой прочностью, но в то же время имеют большой вес, что затрудняет их использование в строительстве.

Методы поддержки ж/б плит

При выборе способа крепления учитывают назначение здания (жилое, общественное, промышленное), материал и толщину стен, нагрузки при эксплуатации здания, местные сейсмологические особенности. Один из трех основных способов устройства межэтажных перекрытий выбирается в зависимости от факторов:

с обеих сторон. В этом случае в качестве опор используются две противоположные стены, на которые устанавливаются узкие боковые перекрытия. Это распространенный вариант в малоэтажном строительстве, обычно для этой цели используются железобетонные плиты ПК круглого сечения, типа 1шт, 2шт. Грузоподъемность достигает 800 кг/м2.
Три стороны. В этом случае используются усиленные торцевые плиты, которые крепятся к П-образным конструкциям по углам здания. Для этого используются листы его типа РСТ грузоподъемностью 1600 кг/м2.
со всех сторон. Этот метод используется, когда на потолок оказывается сильное давление, а края усиливаются по четырем углам. Если есть еще строения над основным существуют, этот метод также подходит. Четырехсторонняя установка не распространена в небольших зданиях.

Двухсторонний пол обычно подходит для небольших домов. В этом случае используются образцы округлого типа.

Оптимальная глубина погружения в опорную конструкцию

Его можно использовать для установки любых типов бетонных плит в качестве основания или для возведения стен из прочных материалов, таких как бетон, кирпич и крупные газобетонные блоки. Если материал стен имеет низкую плотность (например, пустотелые блоки из пенобетона или газоблоки), следует установить пояса.

Пластины следует укладывать по следующим правилам:

При возведении сооружений глубина должна быть 50-90 мм. Если стены выполнены из крупных бетонных блоков прочностью М100 и выше, глубина помещения должна быть 50-90 мм.
В зависимости от материала стен оптимальная глубина стен из кирпича или других видов колотого материала составляет 90-120 см.
Стены, сложенные из материалов низкой плотности, прокатываются на глубину 100-150 мм.
Для каменных поверхностей максимальная глубина составляет 150 мм.

Строительство может оказывать различное негативное воздействие на здания из-за нарушений норм и правил. В этом случае недостаточная глубина может привести к разрушению гипсового слоя, что неизбежно приведет к повреждению внутренних кирпичей и панелей. Отсутствие достаточной прочности и устойчивости к нагрузкам снижает несущую способность. Это может привести к разрушению конструкции.

Это может привести к чрезмерной глубине объекта и неблагоприятным последствиям для здоровья посетителей. Мостики холода возникают из-за ослабления внутренней стенки, что снижает энергоэффективность. При увеличении уровня крепи нарушается распределение нагрузок внутри стен, в результате чего здание начинает разрушаться.

Определением наилучшей глубины опоры должен заниматься профессионал. Без специальных знаний и опыта невозможно определить точные идеальные значения. Данные, полученные в ходе расчета, являются важными параметрами.

Какие нагрузки воздействуют на конструкцию здания?
Каковы размеры и вес железобетонных плит? Ширина несущей стены?
Звукоизоляционный материал при возведении стен, используется для звукоизоляции и теплоизоляции.
Особенности монтажа пустотелых бетонных изделий.

Особенности монтажа пустотных ЖБИ

Межэтажные перекрытия делятся на два основных вида опалубочного (ОП) и безопалубочного (ПБ) формования. Различные технологии изготовления влияют на эксплуатационные и конструктивные особенности железобетонных перекрытий, от этого зависит способ их крепления к стенам.

При возведении строительных конструкций торцы ПК подвергаются высоким нагрузкам. Чем глубже опора, тем больше риск раздавить край плиты. Для предотвращения этого используется специальная вертикальная армирующая сетка, воспринимающая нагрузки от конструкции здания. По этой причине на строительной площадке нельзя резать плиты и часто бывает сложно подобрать изделия строго заданной длины. Одним из способов повышения прочности кромки и способности выдерживать нагрузки является заделка технических зазоров от кромки. Их заливают бетонным раствором прочностью не менее М200 или заделывают кирпичами.

Плиты ПБ, изготовленные по безбортной технологии, отличаются высокой прочностью кромок и выдерживают высокие нагрузки. Если воздействие не превышает допустимого уровня, плиту можно использовать длительное время без повреждений. Благодаря функции армирующего каркаса такие железобетонные изделия можно резать под любым углом. Это значительное преимущество перед традиционными плитками для ПК.

Из-за особенностей плиты ПБ ее нельзя использовать для трехсторонней установки. Не существует жесткого правила для величины опоры, но мы рекомендуем не превышать рекомендуемый уровень в 120 мм. Легкие изделия с уменьшенной толщиной укладываются так же, как и стандартные доски.

Монтаж монолитного армопояса

Для стен из пенобетона, газобетонных блоков и других менее плотных материалов перед укладкой плит перекрытия следует выполнить монолитный армопояс. Он устанавливается по периметру капитальной стены и его ширина равна ширине стены. Его установка выполняется по стандартным методикам. Устанавливается опалубка, в нее помещается арматурный каркас и заливается бетонный раствор.

При установке армопояса важно соблюдать следующие требования:

Оптимальная высота 20-40 см, но она не должна быть меньше высоты используемых для кладки газобетонных или пенобетонных блоков.
Толщина ребер жесткости, используемых в каркасе, не менее 8 мм. Каркас можно зафиксировать с помощью сварки или плетения из жесткой проволоки.
Самая высокая марка бетона для создания армирующего пояса – В15 или выше и должна соответствовать марке раствора, используемого для кладки.

Арматурные пояса предназначены для равномерного распределения нагрузок от уложенных плит на несущие конструкции и фундаменты. Добавляет прочности строящимся зданиям и уменьшает площадь стен, чтобы предотвратить преждевременное разрушение. Для надежной фиксации потолка устанавливаются армирующие крепления. Поскольку это холодное здание, требуется дополнительное утепление. Плиты можно устанавливать только после окончательного высыхания монолитного бетонного пояса.

Проектирование опорных узлов для плит перекрытия

Точки крепления находятся там, где пластина встречается с опорной конструкцией, и являются точками крепления вертикально и горизонтально расположенных опорных конструкций. От правильности ее выполнения во многом зависит прочность и надежность конструкции. Плиты перекрытий крепятся к стенам усиленными армированными швами и бетонным раствором.

При установке эталонных узлов важно соблюдать необходимые требования:

Края плит не прилегают к кладке и неизбежно оставляют пустоты.
Между потолком и кладкой укладывается слой утеплителя для предотвращения возникновения мостиков холода.
Вкладыш прикреплен к полому отверстию, чтобы уменьшить потенциальные потери тепла.
Арматура монолитного пояса приваривается к арматуре бетонной плиты для обеспечения прочного соединения.

Количество и расположение узлов зависит от того, как расположены пластины на несущей конструкции. Если они опираются с двух сторон, узлы размещают на поперечной стене, на которой находится узкая сторона плиты. Если монтаж осуществляется с трех или четырех сторон, опорные узлы выполняются из железобетонных изделий как в поперечном, так и в продольном направлении. При черчении здания сразу рассчитываются нагрузки, действующие соответственно на стены и потолок, и определяются все особенности установки опорных узлов. После установки конструкции тщательно загерметизируйте все швы, чтобы предотвратить потери тепла.

Пример правильного опирания

Соответствующие глубины опирания плит также рассчитываются на этапе проектирования в зависимости от используемых материалов, величины нагрузок и т. д. Глубина рассчитывается так, чтобы плита не ломалась и не оказывала отрицательного воздействия на несущую стену.

Например, если установить плиту перекрытия к стене из крупных керамических блоков, общая толщина несущей конструкции составит 380 мм. Пустотные плиты используются со стандартной глубиной опоры стены 120 мм. Убедитесь, что осталось пустое пространство с воздушным зазором.

Стена будет иметь следующую структуру:

Железобетонные плиты крепятся к бетонным арматурным поясам для обеспечения несущей прочности и равномерного распределения нагрузок. В результате перекрытие ложится на прочное основание, а глубина идеальна для использования как можно дольше без повреждений. Правильная установка потолков необходима для долговечности и надежности здания. условие.

Методы строительства бетонных плит | Типы бетонных плит

Железобетонная плита является важным элементом конструкции. Плоская плита предназначена для устройства плоских поверхностей (полов и потолков) в зданиях. Плиты обычно подразделяются на односторонние и двусторонние в зависимости от размещенной арматуры, поддержки балки и пропорций длин. Опора для одной плиты предусмотрена с двух сторон, а соотношение длинного и короткого пролета больше двух. С другой стороны, опора для двусторонней плиты дается с четырех сторон, а соотношение длинного и короткого пролета меньше двух.

В зависимости от типа здания, архитектурной планировки, эстетических особенностей и длины пролета подбирается идеальная и разумная бетонная плита. Таким образом, типы бетонных плит: плита с односторонними балками, плоская плита, плоская плита, вафельная плита, пустотелая плита, сборная плита, плиты на уклоне, прочная плита и композитная плита. Ниже приведены подробности о методах строительства бетонных плит и типах бетонных плит.

1. Односторонние плиты на балках: методом заливки на месте строятся односторонние плиты на балках. Процесс строительства включает в себя закрепление форм, установку арматуры и, наконец, заливку свежего бетона.

Односторонние плиты на балках имеют длину 3-6 м и временную нагрузку от 3 до 5 кН/м2. Они также полезны для больших длин со значительно большей стоимостью и прогибом плиты. Однако требуется дополнительная опалубка для балок.

2. Плита с односторонними балками (ребристая плита): состоит из плиты перекрытия толщиной от 50 до 100 мм, поддерживаемой железобетонными ребрами (или балками). Ребра обычно имеют конусообразную форму и последовательно располагаются на расстоянии, не превышающем 750 мм. Ребра опираются на балки, опирающиеся на колонны.

Бетонная плита с односторонними балками имеет длину 6–9 м и временную нагрузку 4–6 кН/м2. Из-за глубоких ребер количество бетона и стали значительно меньше, но требуется дорогостоящая опалубка.

3. Вафельная плита (сетчатая плита): железобетонная плита этого типа состоит из квадратных решеток с глубокими сторонами. Метод строительства вафельных плит включает в себя закрепление опалубки, размещение коробов на опалубке, установку арматуры между коробами, установку стальной сетки поверх коробов и заливку бетоном.

Решетчатые плиты

имеют длину 9–15 м и временную нагрузку 4–7 кН/м2. Опалубка вместе с поддонами стоит довольно дорого.

4. Плоские плиты: Плоские плиты возводятся в виде односторонних или двусторонних плит, а опора обеспечивается непосредственно через колонны или стены. Процесс строительства прост и требует простой опалубки.

Плоские плиты имеют длину от 6 до 8 м и временную нагрузку от 3 до 5 кН/м2. Кроме того, протяженность пролетов предварительно напряженных плоских плит остается в пределах 8-12 м, и они также могут быть возведены в виде постнапряженных плит.

Плоские плиты обеспечивают различные преимущества, такие как недорогая опалубка, плоские потолки без покрытия и быстрое строительство. Плоские пластины обладают низкой прочностью на сдвиг и значительно низкой жесткостью, что может привести к значительному прогибу.

5. Плоские плиты: Обычно это армированные плиты, которые опираются непосредственно на колонны или колпаки, лишенные балок. Процесс строительства для этого типа плит прост и требует меньше опалубки. Нагрузки передаются на колонны напрямую.

Плоские плиты

идеально подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН/м2. Они требуют дополнительной опалубки по сравнению с плоскими плитами, особенно для капителей колонн. В некоторых случаях применяются только откидные панели без капителей колонн. Он возводится в виде плоских плит после натяжения.

Чтобы получить более подробную информацию о других типах плит, перейдите по следующей ссылке theconstructor.org

Типы, Процесс строительства, Достоинства и недостатки

Главная » Бетонная плита

Бетонная плита в основном представляет собой двухмерный изгибаемый элемент (балка представляет собой одномерный изгибаемый элемент), который предназначен для изгиба, сдвига и кручения при В углах бетонная плита представляет собой горизонтальный элемент и имеет меньшую толщину по сравнению с ее пролетом, а также является одним из наиболее эффективных элементов конструкции.

Здесь мы узнаем о бетонных плитах, типах бетонных плит и многом другом.

Как производится бетон?

Пожалуйста, включите JavaScript

Как производится бетон?

Бетонные плиты используются для отделки квартир и поверхностей в железобетонных конструкциях, представляют собой плоские куски бетона, уложенные на стены или колонны конструкции.

Существует два типа плит, т. е. односторонняя плита и двусторонняя плита:

Плиты, которые в основном отклоняются в одном направлении, известны как односторонние плиты.

Когда плиты обычно поддерживаются колоннами, организованными в ряды, так что плиты отклоняются в двух направлениях, они известны как двусторонние плиты.

Методы строительства бетонных плит:

Конструкция опалубки должна быть рассчитана на то, чтобы выдерживать бетонные нагрузки, такие как давление свежего бетона, вес рабочих и операторов, а также их машин.
Кроме того, существует множество элементов конструкции, которые необходимо учитывать при изготовлении опалубки.
Например, он должен быть точно выровнен и выровнен, швы должны быть надлежащим образом загерметизированы, а гвозди должны распускаться в бетоне.
Кроме того, для опалубки бетонных плит перекрытий можно использовать различные материалы, такие как дерево, металл и алюминий.
Наконец, есть несколько распространенных недостатков конструкции опалубки, о которых инженеры должны знать и предотвращать их появление в любом другом случае, когда может произойти отказ опалубки.

Подготовка и установка арматуры для бетонной плиты:

Перед укладкой арматуры для конструкции бетонной плиты перекрытия проверьте сорта и убедитесь, что размещение бетонных элементов соответствует конструктивным планам.

При этом разновидности могут быть полностью очищены и смазаны маслом, но не настолько, чтобы их можно было использовать на стержнях или бетонных строительных швах.

В проектных чертежах представлены необходимые детали армирования, поэтому требуется только понимание, чтобы использовать указанный размер стержня, поэтому отрежьте нужный размер и сделайте необходимые крючки и изгибы.

После завершения подготовки металлические стержни устанавливаются на свои места с заданным шагом и обеспечением бетонного покрытия.

Бетонное покрытие и расстояние между плитами перекрытий можно поддерживать путем введения распорок и стержней, опор.

Проволока применяется для вязки основной арматуры, термоусадочной и температурной арматуры (распределительной арматуры).

Следует знать, что неправильное размещение армированной стали может привести к критическим разрушениям бетонных конструкций.

Неправильное защитное покрытие подвергает риску арматурные ленты и подвергает опасности сцепление бетона со сталью.

Наконец, после того, как все требования по размещению арматуры будут согласованы, инженер участка может заказать бетонирование.

Бетонные плиты для заливки, уплотнения и отделки:

Смешивание, транспортировка и обработка бетона должны быть надлежащим образом согласованы с укладкой и отделочными работами.

Плиты перекрытий, начинайте укладку бетона по периметру с одного конца каждой партии, располагая их напротив ранее отгруженного бетона.

Бетонная плита должна быть уложена как можно ближе, чтобы предотвратить сегрегацию, поэтому укладка бетона в большие и отдельные сваи не приведет к смещению их по горизонтали в конечное положение.

Инженер участка будет следить за бетонированием надлежащим образом и искать дефекты, т. е. потеря раствора является признаком неправильной герметизации и смещения швов.

Кроме того, свежий бетон должен быть достаточно уплотнен, чтобы его можно было формовать внутри форм и окружающих предметов, арматуры и устранять каменные карманы, соты и воздух.

Внутренние или внешние вибрации являются наиболее широко используемым методом армирования бетона.

Наконец, плиты можно убрать различными способами в зависимости от назначения пола.

Отверждение бетона и снятие опалубки:

После того, как поверхность будет готова, будет использоваться соответствующая техника для фиксации бетона.

Методы обработки плит, такие как отверждение водой: бетонная плита заполняется, заливается или распыляется.

В дополнение к методу удержания воды, при котором оболочка, такая как песок, брезент, мешковина или солома, используется для поддержания поверхности плиты во влажном состоянии с помощью химической мембраны и водонепроницаемой бумаги или пластиковой пленки.

Что касается отверждения, рекомендуется снять опалубку через 14 дней.

Эти производственные дефекты приведены ниже:

Плохая или некачественная проверка опалубки во время и после укладки бетона для выявления необычных прогибов или других признаков потенциального отказа, которые можно исправить.
Неадекватное крепление гвоздями, болтами, сваркой или креплением.
Неправильная боковая распорка.
Сооружение опалубки, не соответствующей чертежам формы.
Отсутствие надлежащей инспекции на месте для обеспечения правильной интерпретации конструкции формы строительной фирмой.
Использование менее поврежденных или меньшей прочности.
