Плиты перекрытия – это строительный материал, полученный из железобетона, который используют при возведении этажей. Благодаря своей универсальности представленные изделия стали активно применяться при строительстве многоэтажек и коттеджей. Монтаж каждой плиты перекрытия осуществляется отдельно друг от друга, но в результате удается получить монолитное железобетонное перекрытие.

Содержание

• 1 Описание
• 2 Расчет
• 3 Размеры и вес
• 4 Процесс изготовления

Описание

В области современного строительства возникают и другие виды перекрытия, которые можно использовать вместо плит, но, тем не менее, самыми востребованными по-прежнему остаются плиты перекрытия серии 1.141 1.

Причина такой востребонности состоит в том, что изделия обладают большим количеством положительных свойств:

• доступная стоимость;
• высокие показатели прочности;
• простота монтажа;
• отличные показатели тепло- и звукоизоляции.

Как выглядят плита перекрытия пк 15, можно увидеть и узнать из данной статьи.

На видео -многопустотные плиты перекрытия, гост:

Что из себя представляют ребристые плиты перекрытия указано в статье.

Плиты перекрытия серии 1.141 1 обладают такими характеристиками, как ширина, длина и нагрузки. Стандартной нагрузкой для изделия считается 800 кг/м2.

Многопустотные сборные изделия получают по ГОСТу 9561-91. Их конструкция предусматривает наличие многопустотных сборных плит, толщина которых 220 мм. Еще имеют ударение на ригели. В результате получается монолитное жесткое перекрытие.

Служат подобные изделия для обустройства межэтажных или чердачных перекрытий при возведении домов общественного или промышленного назначения, предусматривающие стальной или монолитный каркас.

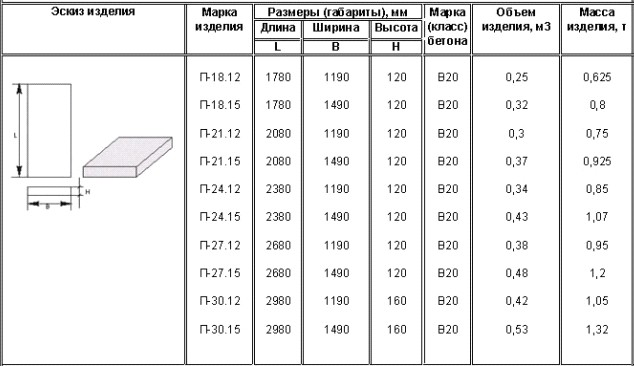

Сборные железобетонные плиты перекрытия размеры по ГОСТу указаны в данной статье.

Получают плиты перекрытия из бетона высокого качества, благодаря ему удается производить поперечную резку материала. В результате становится возможным перекрыть комнаты с криволинейной стеной или отверстием.

Стабильные показатели прочности позволяют получить одинаковый плиточный прогиб, благодаря чему нет необходимости выравнивать потолочную поверхности при монтаже.

Безопалубное формирование плиты позволяет получить отличную несущую способность. Многопустотная плита обладает отличными характеристиками:

• прочность и шумопоглощения,
• водонепроницаемость и морозостойкость.

Для материала, который используют в ходе изготовления плиты, характерные высокие показатели пожарной безопасности.

Плиты перекрытия пб размеры гост и другие технические данные указаны в статье.

Расчет

Вычислительные мероприятия для многопустотной плиты осуществляется для того, что определить прочность при всех возможных нагрузках, а также проведение вычислений позволяет выбрать самый подходящий тип изделия, который будет отвечать всем параметрам огнестойкости. Кроме этого, при расчете можно определить дополнительное усиление всей конструкции, в общем.

Каков расчет пустотной плиты перекрытия подробно рассказывается в данной статье.

Во время расчета многопустотных плит необходимо принимать во внимание факторы, которые могут оказывать влияние на предел прочности и огнестойкости. В ходе выполнения расчетов вычисляется не только предполагаемая нагрузка на 1 м2 , а также свойства огнестойкости, которые играют огромную роль при дальнейшей эксплуатации жилища.

В большинстве случаев расчет рассматриваемого изделия осуществляют специалисты, которые имеют необходимый допуск. В ходе полученных данных удается подобрать многопустотную плиту, которая в состоянии выдержать все нагрузки, которые будет испытывать дом. Помимо этого, все произведенные вычисления позволяют определить необходимый расход строительных материалов.

Какова толщина монолитного перекрытия частного дома, указано в описании статьи.

Размеры и вес

Что касается этих параметров, то для каждого вида изделия имеются свой вес и размеры:

• Пустотные размеры могут достигать таких размеров 114-20з мм. Благодаря наличию цилиндрических пустот становится возможным снизить массу плиты и улучшить шумоизоляцию дома. Значение толщины дома может составлять 220 мм, но имеются плиты с толщиной 260 и 300 мм.
• Сплошные плиты не имеют пустот, а их длина составляет до 6,6 м, ширина – 3 м, толщина – 120-160 мм.
• Пустотелые изготовляются длиной 12 м, ширина может варьироваться от 1,5 до 2,4 м.
• Ребристые плиты обладают П-образным сечением. Их длина составляет 8,8 м, ширина – 1,5 м, высота – 400 мм.

Что касается веса плит перекрытия, то этот параметр зависит от толщины:

• при толщине 1,5 мм вес составит 1290-2950 кг,
• при толщине 1,2 мм вес составит 970-220 кг,
• при толщине 1 мм вес – 700 – 1875 кг.

Какова маркировка плит перекрытия пустотных по ГОСТу указано в статье.

Процесс изготовления

Все технологическое оснащение расположено в пролетах, которые оснащены мостовыми кранами и формовочными постами. В свою очередь, на формовочных постах имеются бетоноукладчики с бункерами, виброплощадками. Подача бетонного раствора производится с бетонных узлов посредствам бетоновозных эстакад.

На видео – производство многопустотных плит перекрытия:

Двутавровая балка 20 размеры и другие технические данные материала, который подходит для перекрытия можно узнать из данной статьи.

Процесс обработки высокими температурами осуществляется в ямных камерах. Здесь используют острый апр. Все операции по транспортизации в пролете производятся двумя мостовыми кранами.

Все мероприятия по производству плит осуществляют на 5 постах:

1. Подготовка форм. Здесь осуществляют обрезку арматуры, чистку, смазку изделий и укладку стержней.
2. Формование.
3. Термическая обработка.
4. Доводка и контроль качества;
5. Выдержка продукта после термообработки.

О том какова цена двутавровой деревянной балки для перекрытия дома, можно узнать из статьи.

Весь технологический процесс получения плит перекрытий производится в следующей последовательности:

1. Когда была произведена обработка высокими температурами, то поддон с материалом монтируют на пост подготовки. Для этого используют автоматический захват.
2. Осуществляется обрезка арматурных стержней.
3. Плиту снимают с поддоном, используя кран, а затем переносят на вывозную тележку. Там происходить очистка изделия от пыли, наплывов бетона, маркировка.
4. С поверхности поддона удаляют остатки бетона, обрезка арматуры и очищение упоры. Также на этом этапе выполняется смазка рабочей поверхности поддона и упоров.
5. Не отходя от этого поста, рабочие выполняют укладку сеток и стержневой арматуры. Перед этим ее предварительно нагревают при помощи электротермического метода в обоурдваоениУЭС-6. В завершении выполняется укрепление в специальных упорах.
6. При помощи крана подготовленный поддон переносят на пост формирования, а затем выполняют укладку бетонного раствора. На поддоне выполнятся фиксирование бортовой насадки, вводятся вибровкладыши. Теперь можно переходить к монтажу каркасы и монтажные петли.
7. После всех этих действий можно переходить к укладке подстилающего слоя, внедрением вибросола. Благодаря этому удается получить ровные и пластический слой бетона.
8. Далее процесс изготовления предполагает выполнение дальнейшей укладки, разравнивания и уплотнения бетонного раствора. Здесь будет использоваться пригруз.
9. Когда вибрирование окончено, выполняется очистка краев формы от подливов бетонного раствора.
10. Выполняют отверстия под петли, а затем монтируют пробки с высотой 130 мм.
11. Поддон с продукцией монтируют в ямную пропарочную камеру и осуществляют термовлажностную обработку. После этого весь цикл повторяется.

Каковые размеры деревянной балки для междуэтажного перекрытия рассказывается в данной статье.

Плиты перекрытия – это очень значимый на сегодняшний день строительный материал. Благодаря такому изделию стало возможным возводить дома с большим количеством этажей и не переживать за прочность и надежность. Размеры плит перекрытия могут быть самые различные, благодаря чему удается подобрать самым подходящий для того, чтобы плита смогла выдерживать оказываемую на нее нагрузку.

Плиты перекрытий — Завод ЖБИ Кировспецмонтаж

Плиты перекрытия железобетонные многопустотные, предварительно напряженные, стендового безопалубочного формования, высотой сечения 220 мм предназначены для применения в жилых, общественных, и производственных зданиях с несущими стенами из кирпича или крупных блоков, а так же в каркасных и панельных зданиях, возводимых в обычных условиях строительства, I степени огнестойкости.

Плюсы применения данных элементов в строительстве бесспорны. Плиты перекрытия значительно легче своих монолитных аналогов, что экономит затраты на их транспортировку и монтаж, а при закладке фундамента позволяет и его сделать облегченным. Возведение зданий возможно в кратчайшие сроки.

Конструкции из пустотелых плит обладают хорошими теплоизолирующими свойствами, за счет имеющихся полостей, наполненных воздухом, что так же экономит ваши затраты на теплоэнергию!

Плиты многопустотные обладают высокими шумоизоляционными свойствами, что очень важно при гражданском строительстве.

С точки зрения противопожарной безопасности, плиты перекрытия являются одним из самых безопасных материалов.

Еще одним преимуществом применения плиты пустотных в жилищном строительстве является их гладкая поверхность, которая дает возможность обходиться без черновой отделки, такой как штукатурка и выравнивание потолков.

Плиту перекрытия можно изготовить со скошенными торцами, что дает вам возможность реализовать самые смелые планировочные решения, с любой отопительной системой!

Завод ЖБИ ООО Кировспецмонтаж изготавливает плиты на технологической линии “ST-1500”, (завод изготовитель линии ООО «Технологии бетона») по сериям 494/22 и 467/22

Плиты соответствуют ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений».

Для изготовления плит перекрытия применяется армирование высокопрочной проволокой класса Вр 1400 диаметром 5 мм по ГОСТ 7348-81.

Для изготовления плит предусмотрен тяжелый бетон классов по прочности на сжатие В 25, В 30, В 35 и В 40 по ГОСТ 26633. Марки бетона по морозостойкости и водонепроницаемости соответствуют маркам, назначаемым в конкретных проектах зданий, согласно действующим нормам, в зависимости от режимов эксплуатации и условий строительства, и должны быть указаны при заказе изделий покупателем.

Плиты перекрытия имеют предел огнестойкости REI 60, в соответствии с СТО 36554501-006-2006.

Можем изготовить для вас плиты перекрытия шириной 1,5 и 1,2 м, длинной до 11,4 м, с равномерно распределенными нагрузками — 300, 450, 600, 800, 1000, 1250 и 1650 кгс/м2.

Так же можем изготовить доборные плиты перекрытий шириной 500, 740, 980 мм.

Структура марки изделия в общем виде на примере плиты перекрытия ПБ 48.12-8Вр1400-25а где,:

ПБ — плита безопалубочного формования;

48 (l) — длина в дм с округлением до целого числа;

12 (b) — ширина в дм с округлением до целого числа;

8 (k) — расчетная нагрузка в кПа;

Вр1400 — применяемая напрягаемая проволока

25 — класс бетона

а — усиление торцов бетонными вкладышами

Скачать прайс на плиты перекрытий многопустотные Вы можете по ссылке
