Балочное перекрытие это: монолитное, сборные плиты, схема слоев пирога, нужно ли армирование железобетонным, деревянным, как выровнять прогнувшиеся балки?

Содержание

монолитное, сборные плиты, схема слоев пирога, нужно ли армирование железобетонным, деревянным, как выровнять прогнувшиеся балки?

Балочные перекрытия – одни из важных компонентов в конструкции дома. Данная часть перенимает нагрузку от стен и кровли и передает ее на основание здания.

Перекрытия служат диафрагмой жесткости в горизонтальном срезе дома. Они обеспечивают устойчивость конструкции и для нижних этажей служат потолком, а для верхних – полом.

Чтобы подробнее узнать о перекрытиях в доме, рекомендуется ознакомиться с их особенностями, видами, назначениями и требованиями.

Содержание

  • 1 Что означает понятие?
  • 2 Разновидности перекрытий
    • 2.1 По конструкции
      • 2.1.1 Монолитные железобетонные
      • 2.1.2 Сборно-монолитные
      • 2.1.3 Сборные
    • 2.2 По типу балок
  • 3 Требования
  • 4 Схема слоев пирога
  • 5 Расчет
  • 6 Процесс монтажа и крепления балок
  • 7 Как удлинить и срастить?
  • 8 Армирование
  • 9 Дефекты, причины и их устранение
  • 10 Плюсы и минусы типа конструкции
  • 11 Заключение

Что означает понятие?

Под термином «балочное перекрытие» понимают элемент балочной системы, который часто используется в многоэтажном доме. Оно представляет собой горизонтальную несущую конструкцию, служащую разделителем строения по высоте. Перекрытия выполняются из разных материалов, в зависимости от особенностей конструкции здания.

Основные отличия балочного перекрытия от других:

  • несущим элементом выступают балки;
  • они монтируются в стены на определенном расстоянии;
  • для получения полноценной горизонтальной конструкции в них кладут заполнитель;
  • чтобы обустроить перекрытия, используют деревянные, железобетонные или металлические изделия.

В отличие от безбалочных перекрытий, которые сооружаются из однородных элементов, здесь несущей частью выступают сами балки. Если сравнивать два эти типа перекрытия, то существенная разница состоит в том, что в безбалочных конструкциях основание заливается бетоном с применением арматуры или же бывает сборной.

В балочных перекрытиях нет цельных элементов: планки укладывают от стены к стене и уже после сборки заполняют настилом.

Разновидности перекрытий

Балочные перекрытия можно разделить на несколько видов. Они делятся по конструкции, по типу самих балок.

По конструкции

Для начала стоит рассмотреть, какими бывают перекрытия по конструкции.

Монолитные железобетонные

Суть такого перекрытия состоит в том, чтобы не делать слишком толстую плиту, а сосредоточить материал в определенных местах, тем самым уменьшив вес перекрытия.

Такие конструкции очень простые в расчетах: плита работает только в одном направлении, из нее вырезают участок и рассчитывают, как балку. То же самое проделывают с главной балкой. Монолитная плита опирается на балки, которые, в свою очередь, опираются на колонны. Балки могут располагаться как вдоль, так и поперек здания.

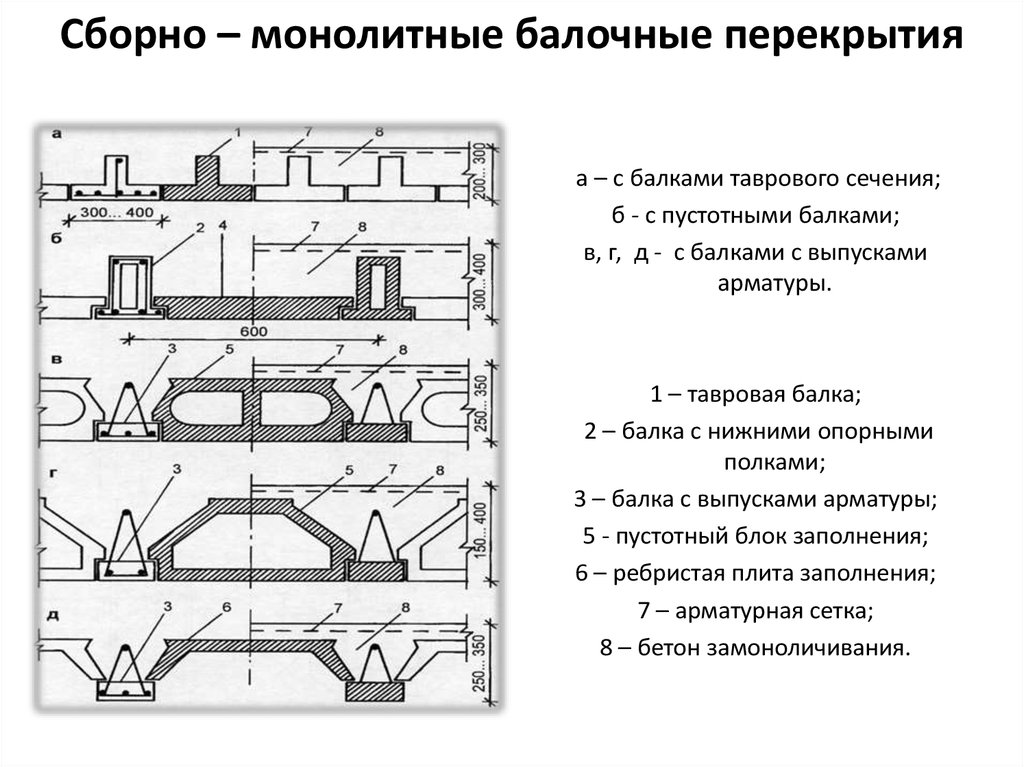

Сборно-монолитные

Такое решение – одно из самых современных и представляет собой легкую, но надежную конструкцию. Она состоит из:

  • специальных балок;
  • блоков-вкладышей;
  • армирующего каркаса и бетона.

Такая конструкция дает возможность проведения работ в местах с ограниченным доступом техники. При этом плита получается более ровной, чем заводское ж/б изделие.

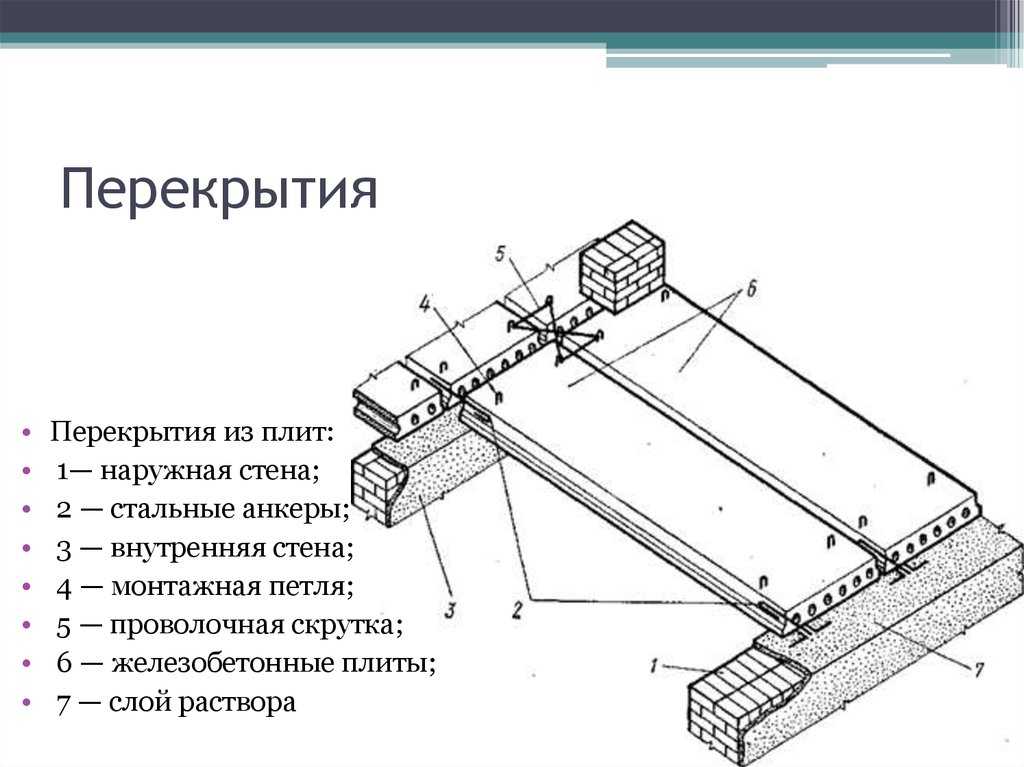

Сборные

В состав такой конструкции входят панели или плиты, а также балки, которые их поддерживают. Такие планки называются ригелями, они опираются на колонны. Заполнителем часто служат гипсобетонные или легкобетонные плиты.

По типу балок

По типу балок перекрытия можно разделить на:

  • деревянные;
  • металлические;
  • железобетонные.

В частном домостроении нередко выбирают именно дерево. Они имеют минимальную стоимость, малый вес и простой монтаж. Но такие планки склонны к загниванию и поражению жуком-короедом. Металлические ригели более надежны и долговечны, но такой вариант не пользуется спросом у застройщика.

У них хороший предел огнестойкости и высокая несущая способность. Такие балки склонны к поражению коррозией в местах повышенной влажности и имеют высокую стоимость.

Железобетонные планки могут перекрывать большие пролеты длиной до 7 метров. Они надежны и долговечны

Больше информации о видах балок перекрытий здесь.

Требования

Требования частично определяются по СНиП 2.01.07-85 «Нагрузки воздействия», где сказано, что перекрытия должны обладать необходимой прочностью, чтобы выдержать собственный вес, а также те нагрузки, которые на них воздействуют.

Конструкции в жилых зданиях должны равномерно выдерживать нагрузку не менее 200 кг на 1 метр квадратный. В частном строительстве этот показатель увеличивается, а для чердаков – наоборот, снижается.

Перекрытие также должно быть жестким и не прогибаться под воздействием нагрузок. Оно не должно быть зыбким и не колебаться при перемещении мебели по полу или при движении людей. Перекрытия должны обеспечивать защиту комнату от проникновения в нее воздушного и ударного шума. По СНиП они не должны быть дорогими в производстве.

В итоге можно подчеркнуть основные требования к конструкции:

  • жесткость;
  • прочность;
  • доступность;
  • экономичность.

Материал перекрытия балок выбирается исходя из того, где будет использована конструкция. Деревянные применяют в частном строительстве, а железобетонные – в сооружении многоэтажных многоквартирных домов.

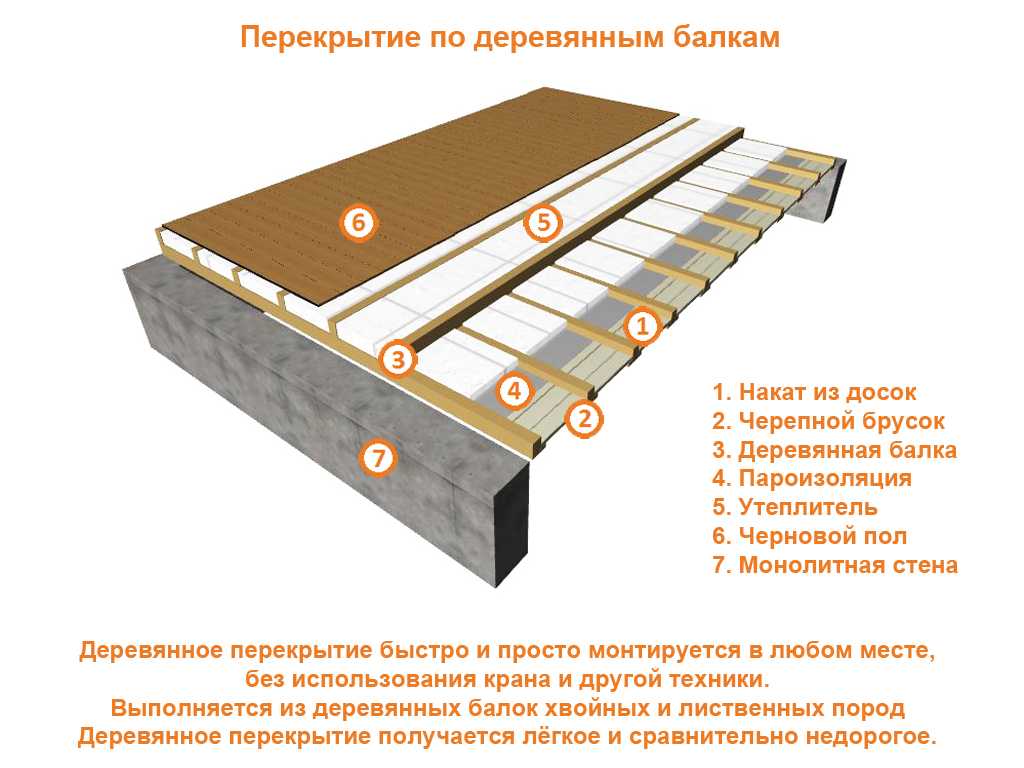

Схема слоев пирога

Устройство пирога перекрытия имеет определенную схему. Ее лучше придерживаться, чтобы добиться прочности и жесткости конструкции.

Можно привести пример на основе деревянных балок для перекрытия:

  1. Деревянные бруски, которые укладываются ребристой стороной или в прямом положении.
  2. Доски, которые являются черновой отделкой потолка.
  3. Тепловая или звуковая изоляция. В качестве нее может выступать минеральная вата, шлак, песок, пенопласт или керамзит.
  4. Гидроизолирующий материал из плотного полиэтилена или рулонной резины.
  5. Накат чернового или чистового пола.
  6. Слой пароизоляции со стороны потолка.

После укладки всех слоев пирога можно осуществлять чистовую отделку поверхности. Если балочное перекрытие служит полом для 2 этажа, то есть смысл выполнить утепление.

Это поможет предотвратить чрезмерную сырость в помещении, повысит температуру в здании, предотвратит появление грибка и выпадение конденсата. Кроме того, такой шаг сократит затраты на отопление. То же самое касается и чердака, который без утепления пола может оказаться холодным помещением.

Расчет

Чтобы рассчитать балки для сооружения перекрытий, необходимо знать размер пролета, размер самих балок и шаг, с которым они прикреплены. Эта информация поможет вычислить, какую нагрузку сможет выдержать балка.

Например, пролет составляет 5000 мм, при этом ширина и высота поперечного сечения балки равна 100х200 мм. Кроме того, шаг балок, с которым они закреплены равен 70 см. Из этого следует, что предельная нагрузка на одну балку составит 215 кг/м2. При этом рекомендуемой предельной нагрузкой на балку для межэтажного перекрытия лучше считать не менее 400 кг/м2.

Подробнее о принципах расчета читайте в статье по ссылке.

Процесс монтажа и крепления балок

Перед монтажом балок. Необходимо выполнить их раскладку. Чтобы пол имел один уровень, вспомогательные балки закладывают в несущие стены ниже остальных на высоту своего сечения. Сами балки укладывают в специально подготовленные заранее ниши в стене.

Для долговечного и надежного опирания глубина заделки балки должна составлять не менее 150 мм. При этом в такой нише должен оставаться воздушный зазор 20-30 мм. Он исключит контакт балки со стеной, которая может быть холодной.

Если стены имеют утеплитель с внешней стороны, то нишу не следует ничем заполнять. Если же утеплителя нет, то ниша может стать проводником холода. Торцы деревянных балок перед укладкой в стену отпиливают под углом 60-70 градусов.

Полная информация о монтаже в этой статье, а о креплении здесь.

Как удлинить и срастить?

Иногда случается так, что необходимо заполнить балками пролеты, которые имеют размер больше, чем сам древесный материал. Это часто случается при использовании бруса, который выпускается длиной до 6 метров. В таком случае используют технологию наращивания балки по длине.

Для этого применяют несколько методов:

  • соединение встык;
  • косым прирубом;
  • внахлест.

При соединении встык концы бруса отпиливают под углом 90 градусов, используют деревянные накладки для сращивания, закрепляя саморезы в шахматном порядке.

При наращивании «косым прирубом» концы элементов подрезают под косым углом, соединяя через сквозное отверстие шпилькой. Такой вариант актуален для бруса квадратного сечения. При соединении внахлест сам стык должен составлять не менее 1 метра.

Подробнее о сращивании балок тут.

Армирование

Армирование ригелей перекрытий происходит тогда, когда используются деревянные балки. Это позволяет продлить срок службы конструкции. Деревянные балки со временем приходят в частичную негодность, что может угрожать целостности здания.

Причинами этому служат грызуны, сырость, резкие перепады температур или естественный износ. Армировать балки можно с помощью специальных накладок, металлических протезов, а также с помощью увеличения площади сечения или углеволокном.

Описание технологий:

  1. Накладки нужны тогда, когда есть повреждения на определенном участке. Усиление заключается в том, чтобы установить с двух сторон деревянные накладки, закрепив их болтами с гайками и шайбами.
  2. Стальной протез используется в качестве замены деревянных накладок или же в местах примыкания балки к стене. Для этого применяют профили круглого сечения. Швеллера, уголки или листовой металл. Закрепление происходит болтами, шайками и шайбами.
  3. Увеличение площади сечения подойдет тогда, когда изначально был неправильно произведен расчет. Между балкой и материалом для увеличения сечения должна быть проложена гидроизоляция.

Углеволокно накладывают слоями в нужном месте и закрепляют клеем. Этот способ подойдет тогда, когда вышеописанные методы не актуальны.

Дефекты, причины и их устранение

К дефектам балочных перекрытий можно отнести:

  • сучки на деревянных ригелях;
  • трещины на железобетонных балках;
  • прогнившие участки;
  • участки с образованием плесени;
  • деформации балок;
  • коррозия стальной конструкции;
  • удары и вмятины на железобетонных или металлических изделиях.

Причинами таких дефектов становится не только неправильный монтаж устройства, но и их расположение в местах, которые не были для этого подготовлены. Деревянные изделия прогнивают из-за отсутствия вентиляции в нише, куда они закладываются. Здесь оседает конденсат и образуется грибок. Деформация металлических изделия происходит при неправильной транспортировке.

Чтобы выровнять прогнувшиеся балки, их нужно поднять и усилить их несущую способность. Поднимают ригеля с помощью винтовых стальных домкратов, иногда с помощью вертикальных брусьев, которые по длине превышают расстояние от пола до потолка. Также это можно сделать металлическими полосами по ширине равными высоте балки.

Плюсы и минусы типа конструкции

Основные достоинства балочной конструкции:

  • обеспечение перекрытия пролетов с увеличенными размерами;
  • большой запас прочности, который позволяет распределять высокие нагрузки;
  • хорошие звукоизоляционные и шумозащитные характеристики.

Из минусов можно выделить необходимость использования грузоподъемной техники для монтажа, а также дополнительные затраты, связанные с доставкой ригелей на участок.

Заключение

Балочное перекрытие изготавливается из балок, которые могут быть выполнены из древесины, металла или железобетонной конструкции. Такой способ позволяет закрыть пролеты с увеличенной длиной, а также дополнительно упрочнить конструкцию. Монтаж устройств требует внимательности и присутствия подъемной техники.

Балочные перекрытия для строительства индивидуальных домов

Проекты

Мое строительство

зарегистрируйтесь на Z500
получите доступ ко всем возможностям сайта.

Что вы получите?

  • планировки с линейными размерами
  • общение с другими пользователями
  • информация о реализации проектов Z500 в вашем регионе
  • собственный строительный блог
  • отслеживание событий в других строительных блогах
  • добавление в избранное, сравнение

зарегистрироваться / войти

m²

ПЛОЩАДЬ

СПАЛЬНИ

23456+

1

2

3

4

5

6+

+1

ОК

ЭТАЖИ

  • мансардные
  • 2-этажные
  • 1-этажные
  • с возможнотью обустройства мансарды
  • с подвалом
  • с цоколем

ОК

Детальный
поиск

стены и перекрытия0 комментарии2944 показов

В первой статье цикла, посвященного перекрытиям, мы рассказали об их видах, применяемых в индивидуальном строительстве, и материалах их изготовления.  Читайте ее здесь. В этой статье мы подробно остановимся на балочных перекрытиях и их разновидностях.

Балочные перекрытия

Их главным конструктивным элементом являются балки, которые обычно расположены через равные промежутки. Именно на них опираются элементы заполнения, которые и несут ограждающую функцию. По типу материала различают железобетонные, металлические и деревянные балки.

Перекрытия на основе деревянных балочных конструкций

Большие и маленькие деревянные дома, да и индивидуальные каркасные дома (проекты, цены можно легко найти в интернете) чаще всего строятся с применением именно балочных деревянных перекрытий. Деревянные балки применяют с учетом ограничения: перекрываемый пролет для междуэтажных перекрытий не должен быть шире 5 м, а для неэксплуатируемого чердачного помещения пролет чердачного перекрытия должен быть менее 6 м. В этом и заключается разница с металлическими перекрытиями, которые применяются при любой ширине перекрываемого пролета.

Для деревянных перекрытий используются балки, выполненные из хвойных и лиственных пород древесины. Верхняя поверхность балок выполнена в виде настила, который обычно используется в качестве пола. Деревянное балочное перекрытия состоит из следующих слоев: балка, накат, пол, утеплитель. Если вы выбираете прямоугольные в плане дома из дерева, проекты обычно предусматривают поперечное перекрытие проема с деревянными балками, уложенными вдоль короткой стены.

Достоинства деревянных перекрытий:
  • Простота и быстрота монтажа деревянных перекрытий даже в сложных местах. Технология при этом не требует наличия специфической оснастки, кранов и другой техники.
  • Легкость такого типа перекрытий.
  • Сравнительно небольшая стоимость.
Недостатки деревянных конструкций:
  • Самым важным недостатком, требующим повышенного внимания, является пожароопасность.
  • Стоит также сказать о возможности заражения жуком-короедом и загнивания древесины.

Пример «пирога» перекрытия по деревянным балкам:

Пол
Пароизоляция
Утеплитель
Контррейка
Балка
Черновой потолок
Внутренняя отделка

Как разновидность деревянных перекрытий можно выделить стропильные фермы. Это цельная конструкция, которая объединяет кровельные стропильные фермы и межэтажные перекрытия. Такая система имеет ряд преимуществ по сравнению с традиционной стропильной конструкцией и традиционными деревянными перекрытиями:

  • фермы очень часто обходятся застройщику дешевле, чем традиционные решения;
  • их можно использовать для пролетов 6 – 9 м.

Но при использовании стропильных ферм не во всех случаях удается выгодно использовать чердачное пространство, из-за сложного расположения деревянных элементов.

Перекрытия по металлическим балкам

Такие перекрытия выигрывают в сравнении с деревянными, потому как являются более долговечными, надежными и экономят пространство за счет меньшей толщины. Перекрытия подобного типа применяются редко. Проемы между балками можно заполнить как вставками из легкого бетона, облегченными железобетонными плитами, так и деревянным накатом или щитами. Масса квадратного метра подобного перекрытия нередко превышает 400 кг.

Преимущества металлических перекрытий:

  • Дает возможность перекрыть пролеты большой ширины (более 4-6 м).
  • Балка, выполненная из металла устойчива к огню и не подвержена процессам гниения.

Несмотря на явные достоинства металлические перекрытия имеют довольно серьезные недостатки:

  • Риск образования коррозии на металле в местах повышенной влажности.
  • Перекрытия подобного типа характеризуются пониженными звуко – и теплоизоляционными свойствами. Для того, чтобы компенсировать этот недостаток, применяют войлок для обертывания концов металлических балок.

Несущим элементом в перекрытиях данного типа является прокатный металлический профиль: швеллер, уголки, двутавр.

Пространство между балками заполняют пустотелыми плитами толщиной 9 cм из сборного железобетона. Эти плиты обрабатывают слоем шлака, покрывая его железобетонной стяжкой, имеющей толщину 80-100 мм. Расход стали, используемый для изготовления балок, зависит от её марки и равен примерно 25-30 килограмм на квадратный метр.

1-      Бетонная стяжка.

2-      Настил из досок.

3-      Балка.

4-      Плита из сборного ж/б.

5-      Слой гидроизоляции.

6-      Штукатурная сетка.

7-      Слой штукатурки.

Перекрытия из железобетонных балок

Особенностью конструкции является обязательное применение крановой техники ввиду большого веса элементов. Так вес железобетонной балки составляет от 175 до 400 кг. Такими конструкциями перекрывают пролеты шириной в 3-7,5 м.

‬Железобетонные балки‭ ‬монтируются с шагом‭ ‬60-100‭ ‬см.‭ ‬Пространство между балками заполняют легкобетонными плитами или легкобетонными пустотелыми блоками (‬для дощатого или паркетного пола используют плиты,‭ ‬а для пола, покрытого линолеумом или  паркетом по бетонному основанию‭ используют ‬пустотелые блоки). Чердачные перекрытия нужно обязательно утеплить,‭ ‬для междуэтажных перекрытий обеспечить хорошую звукоизоляцию,‭ ‬цокольные и подвальные перекрытия также утеплить.

1.- железобетонная балка, 2. — лекгобетонная плита/пустотелые блоки, 3.-цементная стяжка (с подложкой или без), 4.- паркет, ламинат/линолеум

Достоинства железобетонных балок:
  • По сравнению с деревянными балками перекрывает пролеты большей ширины.
Недостатки:
  • Необходимость использования грузоподъемного оборудования для монтажа перекрытий по балкам из железобетона.

Итак, проекты одноэтажных частных домов и многоэтажных коттеджей могут быть рассчитаны на различные виды балочных перекрытий в зависимости от конструктивных особенностей здания. В заключительной статье нашего цикла мы поговорим о безбалочных перекрытиях.

ВАЖНО! Все характеристики перекрытий должны рассчитываться проектировщиками для каждого конткретного дома индивидуально, только тогда они смогут выдерживать положенные нагрузки, и прослужат вам долго!

Тип перекрытий вы можете выбирать самостоятельно, в зависимости от того какой вариант наиболее экономически выгоден для вашего региона. Если тип перекрытий в проекте нужно будет заменить, наш проектный отдел сможет внести соответствующие изменения в выбранный вами проект дома Z500.

В следующей статье мы расскажем о второй группе перекрытий, которые не нуждаются в балках.

ПРИСОЕДИНЯЙТЕСЬ К НАМ В СОЦИАЛЬНЫХ СЕТЯХ
И УЗНАВАЙТЕ НОВОСТИ ПЕРВЫМИ

Оцените статью

(

Оценок: 1

Средняя: 5

)

Мы используем файлы cookie для сбора и обработки персональных данных для правильной работы Ваших настроек на сайте. Продолжая работать на сайте, вы соглашаетесь с их использованием. Дополнительную информацию вы найдете в политике конфиденциальности. Чтобы ограничить использование cookie, нажмите здесь.

Что такое балочный потолок?

Терри Шутц | Опубликовано

Купить

Балочный потолок — это потолок с выступающими несущими балками. Первоначально балки были вырезаны из деревьев — или даже самих деревьев — с удаленными ветвями и корой. Несущие балки поддерживают крыши, вторые этажи, мезонины и галереи.

Деревянные потолочные балки часто используются в сводчатых потолках. Они являются основным элементом строительства бревенчатого дома. Многие здания с плоской крышей используют балки для поддержки крыши. Такой дизайн привел к добавлению искусственных балок к обычным потолкам. Искусственные потолочные балки носят декоративный характер и увеличивают вес потолка, а не поддерживают его.

Открытые потолки — популярная дизайнерская идея. Оставить балки пола или потолка открытыми — это способ получить потолок с открытыми балками без тяжелых балок.

История балочных потолков

Очень ранние балочные потолки изготавливались из деревьев, саженцев и веток, которые использовались для поддержки крыш. Они охватили открытое пространство между стенами, позволяя добавлять различные материалы. По мере совершенствования инструментов и знаний о дизайне улучшались и балки. Деревья были изготовлены в виде более длинных и прочных балок, способных поддерживать большие и тяжелые крыши.

Открытые балки стали обычным методом строительства большинства зданий — от коттеджей до замков. Примеры можно найти по всей Европе и большей части северного полушария. Открытые деревянные потолочные балки использовались во всех странах, где имеется древесина.

В 1800-х годах большие балки постепенно заменялись фрезерованными пиломатериалами. В проектах реконструкции после Второй мировой войны были скрыты балки за счет снижения потолков, чтобы снизить затраты на отопление и охлаждение или добавить второй этаж. Более низкие потолки также облегчают уборку.

Структурные или декоративные потолочные балки?

Конструкционные и декоративные потолочные балки доступны в различных исполнениях. Людям нравится внешний вид натурального мягкого состаренного дерева и ощущения от оригинальных балок или коробчатых балок из восстановленного дерева. У многих есть оригинальные следы от топора или пилы, что делает их уникальными в своем роде. Эти балки также можно красить, морить или смазывать маслом. Уборка может быть проблемой.

Декоративные искусственные балки из экструдированного полистирола или стеклопластика просты в монтаже. Они могут быть окрашены или окрашены в соответствии с дизайном дома.

Несущие потолочные балки

Несущие открытые балки являются частью ограждающей конструкции здания. Они поддерживают крыши и вторые этажи и могут быть частью системы, поддерживающей вертикальность стен. Изготовленные из твердых пород дерева или стали, они весят сотни фунтов и требуют тяжелого оборудования для установки. Не говоря уже о том, что в большинстве юрисдикций требуется одобрение проектирования и проектирования.

Декоративные потолочные балки

Декоративные потолочные балки, также называемые искусственными потолочными балками, устанавливаются для имитации открытых потолочных балок. Они обеспечивают внешний вид без веса. Потолочные балки из искусственного дерева своими руками изготовить и установить несложно. Соберите U-образные коробки. Установите планки на потолок, прикрепленные к каркасу. Установите коробки поверх планок и прикрутите их с боков. Покрасьте или обесцветьте их, прежде чем ставить.

Также доступны готовые искусственные потолочные балки. Изготовленные из полистирола или формованного стекловолокна, они легкие и простые в установке. Они доступны в различных стилях и размерах, которые выглядят как настоящие деревянные или стальные балки. Перед установкой их можно покрыть морилкой или покрасить.

Типы потолков с балками

Вот несколько наиболее интересных и/или знакомых типов потолков с открытыми балками.

Исторические конструкционные потолочные балки

До 19 лет20, в большинстве домов для строительства крыши использовались тяжелые конструкционные балки. Позже у многих были добавлены обычные гипсовые или деревянные плоские потолки. Удаление обычного потолка из старого дома может открыть мир сводчатых потолочных балок, которые можно превратить в настоящий потолок с открытыми балками.

Система кровли Hammerbeam

Системы поддержки крыши Hammerbeam типичны для английской готической архитектуры. Он держит большую часть поддержки близко к стенам и настилу крыши. Оставляя центр хранилища беспрепятственным.

Hammerbeams — это фермы крыши без спроектированной центральной лямки, используемой в современных фермах. Построенные из тяжелой древесины, они не только поддерживают крышу, но и открывают сводчатые потолки, создавая большие и просторные помещения.

Характерный дизайн: массивные изогнутые балки служат опорой для тяжелых балок крыши. Фермы Hammerbeam могут быть добавлены к существующим наклонным потолкам или сводчатым потолкам с использованием ненесущих коробчатых балок.

Коробчатые балки

Коробчатые балки представляют собой трехсторонние искусственные потолочные балки, устанавливаемые на различные варианты отделки потолка для имитации массива дерева. Они доступны во многих производимых текстурах и цветах, включая ручную обработку, ленточные пилы и гладкие, среди прочего. Некоторые компании делают их из переработанной древесины.

Коробчатые балки часто используются для создания кессонных потолков . Они также используются для имитации потолков с выступающими балками – как обычных плоских потолков , так и сводчатых потолков . Любая комната с балками — сплошными или искусственными — требует большей высоты, чем средняя, ​​чтобы продемонстрировать весь эффект балочных потолков. Тяжелые на вид деревянные балки в комнатах с потолками высотой девять футов или ниже могут быть подавляющими.

Современные сводчатые потолки изготавливаются с использованием ферм-ножниц. Затем их гипсокартон. Искусственные сводчатые потолочные балки добавлены, чтобы обеспечить деревенский вид и разнообразие дизайна. Большинство открытых балок, используемых на плоских обычных потолках, также представляют собой искусственные балки, прикрепленные к фермам.

Стальные балки

Стальные двутавровые балки также можно использовать в потолках с открытыми балками. Стальные балки — конструкционные или искусственные — придают коммерческий или индустриальный вид, ставший популярным в переоборудованных складах. Любой тип балки может быть окрашен в соответствии с декором комнаты. Балки из экструдированного полистирола или стекловолокна из искусственной стали также можно окрашивать.

Балки из конструкционной стали должны устанавливаться только с разрешения инженера. Стальные балки, особенно из более мягкой стали, могут иметь большее расстояние отклонения, чем это безопасно или желательно.

Открытые балки

Открытые балки технически представляют собой открытые балочные потолки. Деревянные балки не похожи на деревянные балки. Они уже и выше – 1 ½ дюйма в ширину и до 12 дюймов в высоту. Некоторые из них представляют собой двутавровые ферменные балки (TJI), изготовленные из верхней и нижней частей массивной древесины и древесно-стружечной плиты между ними в форме буквы I.

Многие открытые балочные балки являются частью открытого потолка . Довольно часто видны воздуховоды, провода, трубы и крепления. Многие открытые потолки окрашены в один цвет. Популярными вариантами являются черный или темно-серый. Более чистый и менее загроможденный вид можно получить, переложив как можно больше проводки, воздуховодов и труб. Будьте осторожны при снятии брекетов. Это может нарушить структурную целостность.

Открытые потолочные балки 101: как найти (или подделать) их в собственном доме

Фото: дом Zillow Digs в Санта-Барбаре, Калифорния чувство силы и веса в комнату. Если вам нравится внешний вид и вы планируете построить новый дом или добавить пристройку, вы можете включить этот структурный компонент в свой дизайн. Вы также можете придать существующему дому деревенский, но элегантный вид с искусственными балками, которые очень похожи на настоящие. Продолжайте читать, чтобы узнать больше об этом вневременном архитектурном элементе и о том, как его приобрести.

История и основные сведения

Подвесные балки являются стандартным элементом деревянного каркасного строительства, и, хотя они обладают неоспоримой эстетической привлекательностью, их первоначальное назначение было чисто функциональным: большие балки эффективно поддерживают вес верхних этажей и крыш. Бревна и палки, предшественники ранних балок, были уложены поверху каменных стен. С изобретением элементарных инструментов мастера смогли вырезать более длинные балки из более крупных деревьев. Конструкция с открытыми балками стала нормой, появляясь в коттеджах и замках по всей Европе, Востоку, Ближнему Востоку и практически во всех странах по мере развития архитектуры.

По мере развития строительных технологий в 1800-х годах и появления лесопильных заводов, способных массово производить деревянные элементы, массивные потолочные балки постепенно заменялись пиломатериалами меньшего размера, используемыми для каркаса стропил (наклонные элементы) и балок (горизонтальные элементы потолка). в жилищном строительстве.

С 1950-х по 1980-е годы высокие потолки и большие балки были скрыты за более низкими «подвесными» потолками во время реконструкции, чтобы помочь сократить счета за отопление и охлаждение. Но сборка деревянного каркаса, также называемая «стоечно-балочной конструкцией», никогда полностью не исчезла — она по-прежнему используется на горнолыжных курортах, в горных домах, хижинах, больших амбарах и сельскохозяйственных постройках.

Не хотите делать это сами?

Получите бесплатные оценки без обязательств от лицензированных генеральных подрядчиков рядом с вами.

Найдите местных профессионалов

+

Фото: istockphoto.com

Несущие и декоративные балки

плюсы В зависимости от размера и материала (массивная твердая древесина или промышленная сталь) большие балки могут весить более тысячи фунтов, и для их подъема и установки требуется кран. В большинстве сообществ такой проект должен быть одобрен инженером, прежде чем будет выдано разрешение на строительство, и проверки потребуются на протяжении всего процесса строительства.

  • Декоративные балки , предназначенные исключительно для эстетической привлекательности, бывают разных стилей, и некоторые из них могут быть установлены энтузиастами-любителями, обладающими практическими знаниями в области столярного дела. Тем не менее, даже эти искусственные балки могут добавить значительный вес, поэтому разумно, чтобы инженер оценил вашу существующую конструкцию перед установкой.
  • Сделай сам из объемных пиломатериалов: Один из популярных способов установки искусственной балки — это разместить размерные пиломатериалы, например, 2 × 4, вдоль потолка, а затем построить трехсторонний деревянный ящик, чтобы покрыть пиломатериалы, создавая вид балки. . В зависимости от длины потолочной балки, веса дерева, используемого для покрытия коробки, и количества балок, вы можете рассчитывать на дополнительную тысячу фунтов или больше на структуру вашего дома.
  • Имитация с помощью сборных конструкций: К счастью, искусственные открытые потолочные балки из формованного стекловолокна или полиуретана высокой плотности довольно легкие и могут быть установлены без согласования с инженером. Если ваш потолок не поддерживает более тяжелые балки, эти впечатляющие импостеры могут стать вашим лучшим выбором. Они бывают разных размеров и стилей, которые имитируют балки из цельного дерева или стальные двутавровые балки, и могут быть окрашены или окрашены в соответствии с вашим декором. Установка проста, как правило, включает в себя монтаж блоков к потолку, а затем установку легких балок поверх блоков и их крепление с помощью винтов.

Фото: istockphoto.com

Открытие существующих потолочных балок

Если у вас есть дом, построенный до 1920-х годов, в котором крыша первоначально была обрамлена большими балками и стропилами, ваша мечта о эффектных открытых потолочных балках может быть реализована ожидание наверху. Поскольку балки уже являются частью конструкции, обычно можно снять подвесной потолок и вернуть балкам их былое величие.

Имейте в виду, что снятие потолка не является решением во всех старых домах. Если ваша существующая конструкция имеет стандартные потолочные балки, более узкие, чем балки, и расположенные ближе друг к другу (часто на расстоянии 24 дюйма), они не будут обеспечивать такой же внешний вид, как более мощные балки, расположенные на расстоянии от четырех до пяти футов или даже дальше друг от друга.

Вот как это узнать: если на подвесном потолке установлены акустические плиты, поднимите одну из них и взгляните на то, что находится наверху, с фонариком. Если новый потолок был обрамлен и покрыт гипсокартоном, ремонтники, вероятно, оставили люк для доступа (часто находящийся в потолке шкафа), через который домовладельцы могли получить доступ к любой проводке или воздуховоду над потолком.

Фото: Zillow Digs home в Санта-Барбаре, Калифорния

Фото: istockphoto.com

Открытые потолочные балки, поскольку они большие и зачастую внушительные, лучше всего смотрятся в комнатах с высокими или сводчатыми потолками. Здесь есть вероятность, что открытые потолочные балки повысят привлекательность вашего дома. Но и несводчатые потолки тоже могут получить пользу от обработки. Если вы собираетесь установить горизонтальные балки на плоском потолке, убедитесь, что они не ограничивают пространство над головой. Многие местные правила ограничивают пространство над головой минимум 7 футов 6 дюймов над полом, поэтому нижняя часть ваших новых искусственных балок должна оставаться выше этой высоты.

Помимо регламентированных кодексом соображений структуры и высоты потолка, небо является пределом того, как вы оформляете поразительную особенность вашего потолка, поэтому пусть ваши личные предпочтения в дизайне и приведенные ниже идеи станут вашим руководством.

  • Восстановленные, обтесанные вручную балки из цельного дерева, на которых до сих пор видны поперечные насечки от пил, которыми резали их вручную мастера, придают деревенскому дому с высокими или сводчатыми потолками сильный дух Старого Деревенского горная хижина или лесной коттедж.
  • Не все балки должны быть рустикальными. Окрашенные балки могут создать потрясающий вид в доме в современном стиле. Представьте себе ощущение воздушности, создаваемое белыми стенами в сочетании с окрашенными в белый цвет балками на сводчатом потолке. Или подумайте, как глянцевые черные балки могут выглядеть в современной комнате с акцентами из хрома и стекла.
  • Настоящие или искусственные балки могут быть установлены горизонтально или вдоль наклонных сторон сводчатого потолка, или и то, и другое.
  • Единственная балка, которая охватывает всю длину потолка от одного конца до другого в самой высокой точке, называется коньковой балкой. Ее можно установить в сочетании с горизонтальными и наклонными элементами, чтобы создать вид массивных ферм крыши. Вертикальные элементы могут быть включены для поддержки горизонтальных элементов.
  • Массивные арочные балки, установленные на высоком сводчатом потолке, придадут большой комнате ощущение собора.
  • Стальные балки, перемежающиеся открытыми воздуховодами, могут создать современный индустриальный вид.

Фото: istockphoto.com

Недостатки открытых потолочных балок

Открытые потолочные балки могут иметь некоторые недостатки. Прежде чем принимать решение, следует учесть следующие моменты:

  • Открытые балки в сводчатом или приподнятом потолке трудно поддерживать в чистоте. Тряпки с длинными ручками могут помочь в удалении небольшого скопления пыли, но если балки становятся более грязными, как это обычно бывает над кухонной плитой, вам может потребоваться подняться по лестнице или установить строительные леса один или два раза в год для очистки.
