Усиление стен тяжами 👉 разновидности и техника выполнения

Кирпич — стройматериал, отличающийся прочностью и надежностью. Но и он с течением времени может подвергаться разрушению. Деформации поддается не только фундаментное сооружение, но и стены частного дома. Требуется своевременно их восстановить. Можно воспользоваться разнообразными способами усиления конструкции, продлевающими срок эксплуатации жилища. Об усилении стен тяжами можно подробнее узнать из этой статьи.

Укрепление стен

Содержание статьи

  • Причины для укрепления стен
  • Разновидности методик
  • Монтаж армированной обоймы
  • Сооружение железобетонного пояса
  • Отличительные черты композиционной обоймы
  • Как сделать стальную конструкцию
  • Какие современные методы используются для улучшения прочности кирпичных стен

Причины для укрепления стен

Потребность в усилении капитального строения возникает по нескольким причинам:

  1. После конструктивных ошибок в виде:
    • Нехватки глубины фундаментного сооружения.
    • Неравномерного проседания отдельных частей строения.
    • Любых деформаций, которые возникают в перекрытии.
    • Когда несущая способность здания не соответствует возлагаемым нагрузкам.
  2. В процессе неправильной эксплуатации:
    • Допускается переувлажнение кладочных стен.
    • Проседает основание дома.
  3. Технологические ошибки в процессе возведения стен.

Последние могут по-разному сказываться на долговечности капитального строения. Теряется несущая способность в разной степени воздействия.

Слабая — не более 15 % — вызвана:

  • негативным воздействием существенных порывов ветра;
  • процессом размораживания в несколько циклов;

Слабая потеря прочности

  • при воздействии огня на поверхность строения с повреждениями глубиной до 5 мм вглубь стен;
  • трещинами наискось и по вертикали, пересекающимися между собой не больше чем в пределах двух порядовок.

Средняя (15- 25%) возникает, когда:

  • кирпичная кладка регулярно выветривается и размораживается;
  • отслаивается облицовка фасада глубиной до 25 %;
  • в процессе воздействия огня повреждается стена глубиной до 20 мм;
  • стена наклоняется и выпучивается в одном этаже не более чем на 1/5 всей ее толщины;

Средняя

  • по причине нарушения технологии монтажа перемычек и балок под кровлей появляются трещины. Возникает их пересечение;
  • плиты перекрытия смещаются больше чем на 20 мм.

Высокая — больше 50%. Может возникнуть, когда:

  • обрушились стеновые перегородки;
  • поверхность стены подвергалась выветриванию и размораживанию более чем на 40% в отношении ее толщины;
  • после пожара или локального воздействия открытого огня на кладку наблюдается разрушение глубиной больше 60 мм;
  • косые и вертикальные сколы, трещины поднимаются в высоту на 7 порядовок;
  • стены выпучиваются и подвергаются наклону в одном этаже более чем на 1%;
  • стойки смещаются;

Высокая степень разрушения

  • наблюдается отрыв продольных несущих конструкций от их поперечного аналога;
  • смещение несущих плит более чем на 40 мм.

Важно! Если стена кирпичного сооружения потеряла более 50% прочности, рекомендуется незамедлительно приступать к ее восстановлению. Это разрушенная часть фасада, считающаяся опасной для нахождения людей.

Разновидности методик

Производить усиление кирпичной стены можно по-разному. Все зависит от степени ее разрушения и места размещения дефекта. Но можно выделить общую последовательность выполнения работ:

  1. Произвести ремонт цокольного этажа капитального строения.
  2. Удалить имеющиеся трещины и сколы. Воспользоваться штукатуркой. Выполнить оштукатуривание или ошпаклевывание в зависимости от глубины деформации стены.
  3. Выполнить ремонт и частичное усиление перемычек.
  4. Укрепить отдельные простенки и стойки, которые нуждаются в усилении.
  5. Реализовать пространственную жесткость стеновой кладки.
  6. Разрушенные участки фасада здания локально переложить.
  7. Произвести утепление фасадной части дома.
  8. Заложить или сделать проемы.
  9. Произвести усиление кирпичной кладки методом инъекцирования.

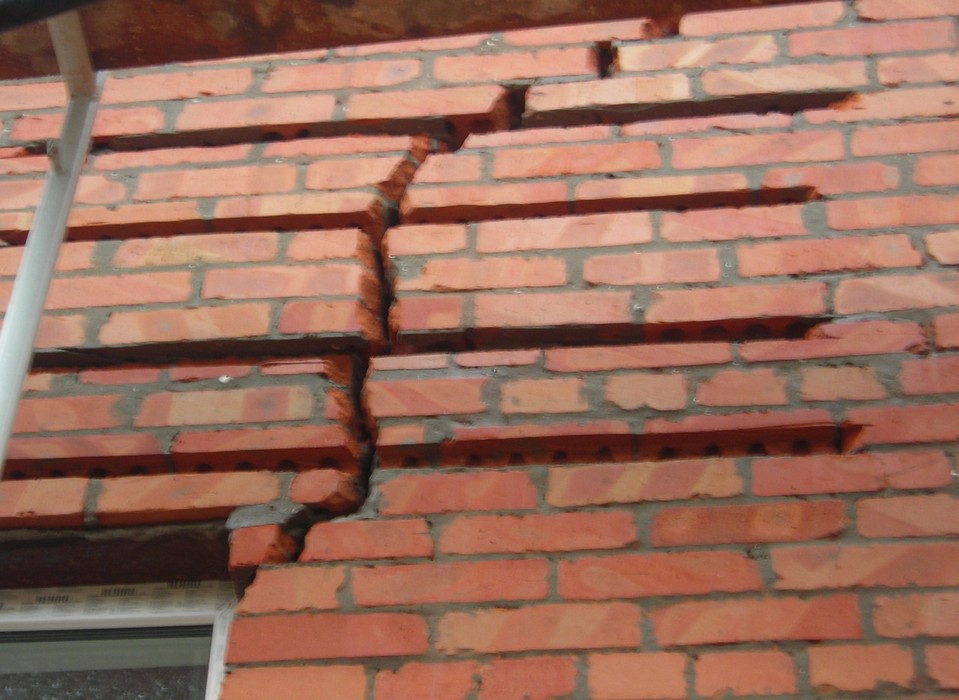

Если в фасаде появились узенькие трещины толщиной до 5 мм или широкие до 4 см (не наблюдается нарушение целостности кладочной поверхности), рекомендуется произвести:

  • расшивку дефекта;
  • ее качественную промывку водой;
  • зачеканивание торкретбетоном.

Если трещина привела к нарушению кладки, специалисты советуют:

  • расчистить трещину;
  • промыть ее водой;
  • заделать торкретбетоном;
  • по длине дефекта делаются небольшие отверстия;
  • в их полость вводятся специальные инъекторы;
  • под определенным давлением через инъекторы производится ввод специализированного строительного состава.

Произвести усиление стены из силикатного кирпича можно посредством различных методик:

  • реализацией обойм на основе армированных составов;
  • укреплением стальными тяжами;
  • выполнением железобетонных обойм по периметру всего строения;
  • использованием композиционных стройматериалов для обойм;
  • усилением кирпичной кладки стальными обоймами.

В процессе выбора методики усиления рекомендуется брать в учет множество факторов:

  • марку применяемого состава для оштукатуривания стен;
  • процент армирования строения;
  • степень разрушения и состояние кладочной поверхности;
  • схематическое изображение приводимых нагрузок на частное сооружение в целом.

Прочностные характеристики кладки полностью зависят от процента ее армирования посредством хомутов.

Во время внешнего осмотра производится оценка состояния стены:

  • количество трещин;
  • их габариты: глубина и ширина;
  • месторасположение дефектов.

Важно! Качественное восстановление прочностных свойств несущих стен производится посредством их усиления обоймами.

Монтаж армированной обоймы

Удалить образовавшиеся трещины и свести к минимуму риск их последующего появления можно собственноручно. На помощь приходит процесс армирования стен.

Рекомендуется воспользоваться:

  • каркасом на основе металлических прутков;
  • цельными стержнями арматуры;
  • арматурной сеткой;
  • пилястрами из железобетона.

Технологический процесс усиления посредством арматурной сетки:

  • установка стройматериала производится с одной или двух сторон. Сетка фиксируется в месте разрушения с небольшим захватом;
  • изначально выполняются специальные отверстия для ее последующего крепления;
  • надежность фиксации возлагается на сквозные шпильки или анкера, вставляемые в подготовленные отверстия;
  • производится нанесение песчано-цементного раствора. Используется цементный порошок марки не менее М 100;
  • рекомендованная толщина нанесения штукатурки составляет 20-40 мм;
  • приступают к креплению вспомогательных стержней сечением 6 мм. Их устанавливают по высоте углов, опустив крепежные элементы на 0,3 м. Обеспечивается надежность процесса усиления кладки;
  • если предполагается односторонняя методика крепления арматурной сетки, применяются анкера сечением 8 мм. Их монтаж по периметру участка производится с интервалом до 0,8 м;
  • двухсторонняя методика размещения сетки требует применения сквозных анкеров сечением 12 мм. Крепежные изделия фиксируются с интервалом до 1,2 м. Их крепят к металлической сетке. Может применяться метод точечной сварки.

Армированная обойма

Сооружение железобетонного пояса

Усиление фасада на основе силикатного кирпича требует сооружения железобетонного пояса.

Монтаж пояса из железобетона

К положительным качествам пояса относят:

  • скорость выполнения монтажа;
  • невысокую стоимость реализации укрепления.

К негативным сторонам относится увеличение нагрузки на фундаментное сооружение. В процессе сооружения железобетонной конструкции рекомендуется по всему периметру строения выполнить фиксацию арматурной сетки посредством использования специальных фиксаторов.

Важно! Чтобы достичь максимального усиления кирпичной кладки, нужно выполнить такую оболочку, которая по прочностным параметрам превышала бы свойства самой стены.

Основными параметрами эффективности обоймы считаются:

  • состояние кладочной поверхности;
  • прочность бетона;
  • разновидность и степень нагрузки на перекрытия;
  • процент армирования.

Такая разновидность укрепления определенную часть нагрузки берет на себя, тем самым освобождая кладку.

Отличительные черты композиционной обоймы

Методика отличается эффективностью в виду применения высокопрочных волоконных соединений: стекло- и углеволокна. Наблюдается увеличение прочностных характеристик на:

  • сжатие отвесных сооружений;
  • сдвиг или срез перпендикулярных пересечений.

Композиционная обойма

Технологический процесс выполнения строительных манипуляций:

  • Выполняется оценка степени разрушения конструкции.
  • Производится обработка необходимого участка специальной пропиткой.
  • Создается грунтовой состав для упрочнения покрытия.
  • Монтируют металлический каркас.
  • Производится разборка временных сооружений.

Важно! Времянки удаляются исключительно после набора 50% прочности кладки в сравнении с показателями согласно проектной документации.

  • Выполняется оштукатуривание и окраска фасада.

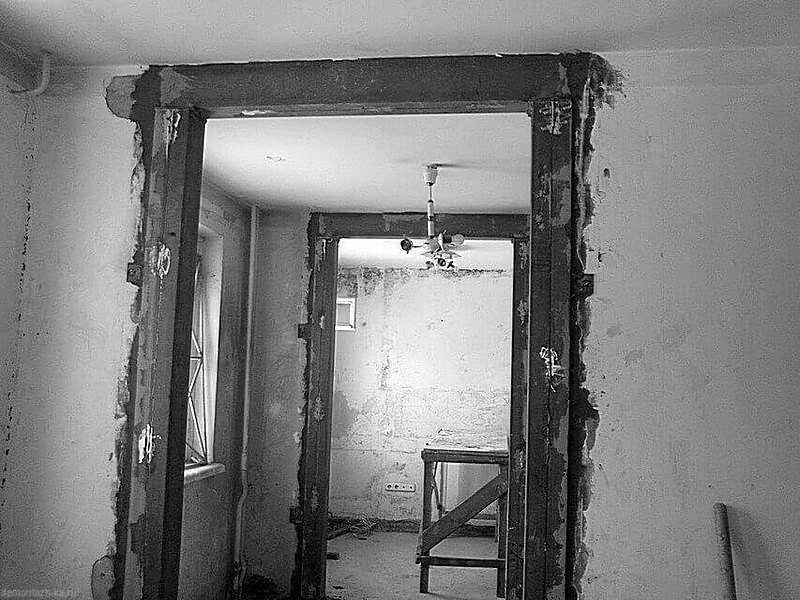

Как сделать стальную конструкцию

Стальная обойма существенно увеличивает прочность и надежность перестенков.

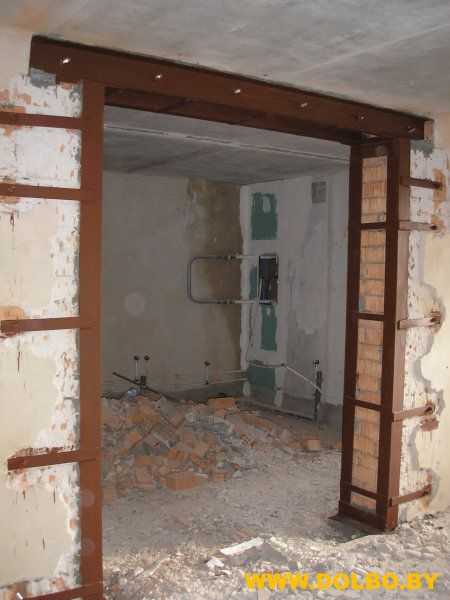

Стальная конструкция

Предварительно рекомендуется обзавестись:

  • металлическими прутками сечением 12 мм;
  • металлическими поперечинами шириной 60 мм и толщиной 12 мм;
  • профильными уголками.

Технология выполнения работ:

  1. По углам участка усиления монтируют вертикальные уголки на бетонный раствор.
  2. Полосы фиксируются с интервалом 0,5 м.
  3. Увеличение прочностных параметров сооружаемой конструкции достигается путем накладки на уголки металлической сетки армирования.
  4. Оштукатуривание поверхности цементно-песчаным раствором выполняется шаром в 30 мм. Требуется полностью спрятать сетку во избежание последующей коррозии металла.

Важно! Если предполагается выполнение работ в больших масштабах, лучше предварительно достать растворонасос. Нанесение цемента должно производиться равномерно и приблизительно в одно время.

Какие современные методы используются для улучшения прочности кирпичных стен

Классический вариант укрепления с использованием композитных стройматериалов и инъектирования характеризуется скоростью выполнения работ и эффективностью улучшения качества несущих стен. Сегодня доступны инновационные способы выполнения работ.

Суть процесса состоит в том что:

  • в теле фасадной части дома выполняется сверление отверстий;
  • внутрь вводятся специализированные ремонтные вещества на основе эпоксидной смолы, полиуретана или микроцемента;
  • пустоты внутри сооружения заполняются раствором. Снижается риск последующего увеличения размеров трещины и разрушения фасада капитального строения. Увеличиваются прочностные характеристики перестенков. Повышается надежность имеющейся гидроизоляции.

Инновационные методики усиления стен

Процесс инъектирования позволяет решить ряд задач:

  • произвести полноценное укрепление кирпичной кладки;
  • выполнить структурное склеивание стройматериала;
  • надежно защитить поверхность фасада капительного строения от опасного влияния капиллярной влаги, которая просачивается внутрь дома.

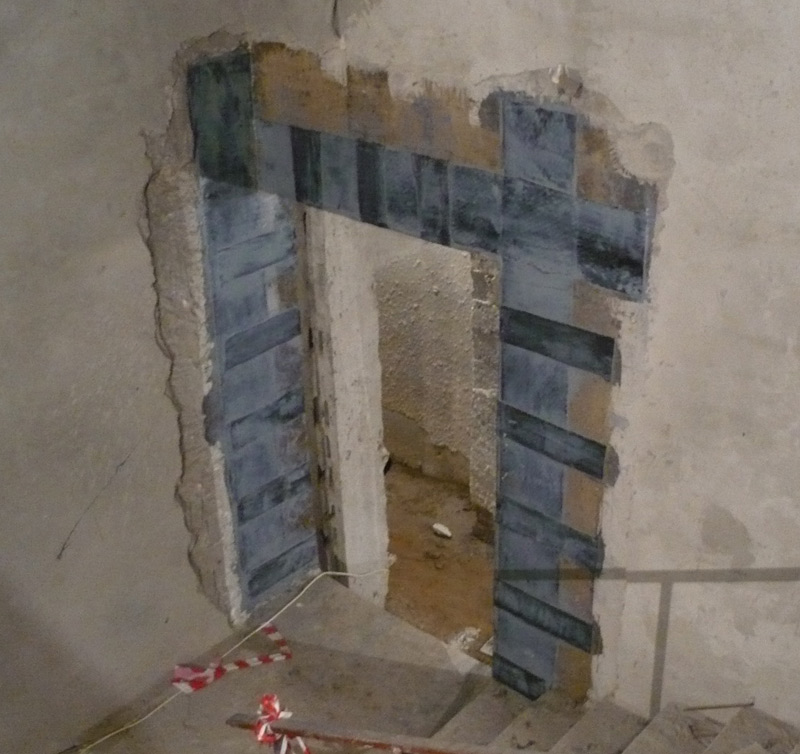

Технологический процесс усиления композитным сырьем:

  • на обрабатываемую поверхность приклеиваются холсты. Они выполняются в виде ленты или сетки на базе высокопрочного стекловолоконного или углеродного сырья;
  • в качестве клеевого раствора используется состав на основе цемента или эпоксидной смолы.

Усиление кладочной поверхности и ее проемов требует грамотности и точности соблюдения технологии работ. Требуется произвести полноценное укрепление с удалением имеющихся дефектов и абсолютным восстановлением покрытия. Его целостности и прочности.

Важно своевременно приступить к выполнению работ, пока разрушение не перешло в стадию невозврата. Любая разновидность усиления кирпичной кладки хороша по-своему. Она повышает устойчивость капительного строения к нагрузкам и деформации. Защищает сооружение от негативного влияния окружающей среды.

Усиление стен стальными обоймами: технология

Усиление стен требуется при проведении капитального ремонта и реконструкции зданий, стены которых изготовлены из кирпичной кладки.

Такая процедура позволяет повысить эксплуатационные характеристики здания и восстановить несущие способности стен.

Для проведения таких работ применяются разные строительные методы, которые напрямую зависят от того, что явилось причиной разрушения или деформационных процессов.

Содержание

  • Как усилить
  • Ремонт при магистральных трещинах
  • Современные методы
  • Разновидности ремонта

Как усилить

Часто трещины в кирпичных стенах возникают из-за просадки фундамента, изменений в цоколе

Ремонтные работы, направленные на усиление кирпичных стен, необходимо проводить в определенной последовательности. Прежде всего, следует отремонтировать цокольную часть здания. Вследствие усадочных процессов цоколь кирпичного здания может покрыться трещинами, которые в свою очередь спровоцируют появление аналогичных дефектов на самой стене.

Прежде чем приступить к ремонту, следует выяснить причины таких изменений в цоколе здания. Только устранив причину, можно начать заделывать трещины в цоколе. Для этого используют цементный раствор повышенной прочности, который закачивается в трещины.

Узкие дефекты можно заделать крепким раствором

Ремонт и усиление кирпичной стены начинается с очистки трещин по их ширине и на глубину. Узкие трещины заделываются крепким раствором, а широкие предварительно укрепляются армированной сеткой. Это позволит усилить несущую способность стены, а также предотвратить образование трещин при дальнейшей эксплуатации здания.

В том случае, если присутствуют серьезные разрушительные процессы, усилить стены из кирпичной кладки можно путем устройства монолитного железобетонного пояса по всему периметру здания. Естественно, что для этого необходимо будет разобрать кровлю.

При возникновении трещин шире 10 мм, рекомендуется установка стальных скоб

Технология усиления кирпичных стен предполагает также установку скоб, изготовленных из армированной стали при условии, что трещины превышают 10 мм.

При более широких трещинах скобы устанавливают с обеих сторон, скрепляя между собой сквозными болтами. В трещину закачивают жесткий раствор, необходимой консистенции.

Основные способы укрепления указаны в следующей таблице:

От степени повреждения стен зависит способ выполнения ремонтных работ. Их следует проводить регулярно, чтобы избежать больших повреждений.

Ремонт при магистральных трещинах

Крупные трещины, расположенные по углам здания, могут лишить конструкцию устойчивости

Магистральными называются трещины, характеризующиеся тем, что они располагаются на высоту стены и делят ее на отдельные части. Основные причины их образования заключаются в неравномерности осадки фундамента здания, физическом и температурном воздействии. Если такие повреждения размещаются по углам, то это может привести к потере устойчивости самой конструкции или отрыву стены с торцевой части здания.

Такие повреждения устраняются путем установки контрфорсов из кирпича или железобетона. И применимы они только в отношении одноэтажных зданий. Для их возведения устраивают отдельные фундаменты.

Если такая трещина появилась на многоэтажном здании, то для укрепления стен применяется металлический пояс напряжения. Он устанавливается на уровне расположения межэтажного перекрытия.

Такими поясами усиливают не только отдельную стену, но и коробку здания.

Натягивают металлический пояс при помощи гаек

При ремонте стен пояс из металлического профиля круглой формы устанавливается с внутренней и наружной стороны. При ремонте коробки пояс располагается по периметру здания с наружной стороны. Натяжение полос пояса производится с помощью гаек, установленных в торце стены. Для контроля силы натяжения используют динамический ключ, однако специалисты выполняют эту операцию, контролируя внешние признаки и звучание пояса при ударе по нему молотком.

Если толщина кладки позволяет, то для сохранения внешнего вида здания пояс монтируется в заранее подготовленную штробу, которая закрывается кирпичом и раствором.

Чтобы правильно выполнить работы по установке металлического пояса, привлекаются специалисты, которые могут выполнить все необходимые расчеты. Это позволит применить оптимальное количество нужных конструкций.

Современные методы

Современные методы включают пропитку кладки специалными армирующими составами

Усиление кирпичной кладки стен возможно и с применением инновационных способов выполнения ремонтных работ. Суть процесса состоит в следующем:

  • в кирпичной кладке стены, имеющей дефекты и разрушения, просверливаются технологические отверстия. При этом они располагаются по обеим сторонам вдоль трещин;
  • в пробуренные отверстия под высоким давлением закачивают специальные составы для ремонтных работ. Это может быть микроцемент, растворы на основе эпоксидной смолы или полиуретана.

Такой раствор заполняет все пустоты, которые образовались в процессе эксплуатации здания и надежно скрепляют стену, предотвращая ее дальнейшее разрушение и обеспечивая надежные гидроизоляционные качества стены. Инъекции стен таким образом, позволяют полностью произвести укрепление кирпичной кладки, структурно склеить материал, обеспечить надежную защиту стен от воздействия влаги.

Укрепление стен возможно и с помощью применения композитных материалов. Для этого на подготовленную поверхность стены, наклеивают ленты или сетку, изготовленную из высокопрочного материала на основе стекловолокна или углеродов.

При выполнении ремонтных работ усиление кирпичной кладки должно быть проведено на всей поверхности стен здания, и все поврежденные зоны должны быть восстановлены. Это позволит предотвратить полное разрушение конструкции здания.

Любой метод, который используется при ремонте для усиления кирпичной кладки, повышает надежность здания и способность переносить повышенные нагрузки, а установка монолитного пояса позволяет монтировать надстройки.

Разновидности ремонта

Кирпичные стены периодически требуют ремонта. В зависимости от повреждений применяются разновидности ремонтных работ, направленные на повышение их надежности:

  1. Шпаклевание небольших трещин. Предварительно трещина очищается от пыли и грязи, промывается водой. После чего заделывается специальным цементным раствором, в состав которого входит мелкий песок и цемент.
  2. Ремонт швов. Старый шов расчищается от раствора с помощью зубила или специального молотка. Специалисты приспособили для этого болгарку с кругом по бетону. Очищенный шов заполняется новым раствором и расшивается.
  3. Окрашивание поверхности стены. Такой способ предохраняет стену от воздействия влаги и ветра, которые отрицательно влияют на сохранность конструкции.
  4. Устройство гидроизоляции. В основном применяется для ремонта кирпичного фасада здания. Для этого на сухую поверхность стены наносится специальный состав на цементной основе.
  5. Замена кладки. В результате длительной эксплуатации или воздействия внешних источников возникает необходимость в замене части кирпичной кладки. Перед данным видом ремонтных работ необходимо установить временное крепление для вышерасположенных конструкций. После чего произвести разборку подлежащего замене участка и выполнить кладку. Для этого применяется кирпич и раствор повышенной прочности, которые способны укрепить старую кладку. Для связки старой и новой кладки применяют полужесткий цементный раствор 100 марки. О том, как остановить трещину на доме, смотрите в этом видео:

При необходимости переложить перегородки их соединяют с капитальной стеной посредством стальных клиньев, которые забивают или «замораживают» в заранее подготовленные отверстия.

Конструкция армированной подпорной стены

Конструкция армированной подпорной стены

Работа с георешеткой

Установка георешетки в направлении движения машины или рулона (76 м) в длину. Эти «сетки» также бывают разного веса и прочности. Более высокие стены часто требуют более прочных сеток, особенно в нижней части стены. Подробнее о видах георешетки.

Крайне важно, чтобы в подпорной стене была установлена ​​правильная решетка. Проверьте инженерные планы и спецификации.

Большинство сеток имеют наибольшую прочность в направлении вращения или машины. Конструкции с усиленными сетками требуют, чтобы все сетки располагались так, чтобы направление машины шло от лицевой стороны стены к задней части зоны раскопок.

См. дополнительную информацию об использовании сетки с углами и кривыми.

Посмотрите на эту демонстрацию замка из песка, чтобы убедиться в важности армирования подпорной стены.

How Grid Works

Тест замка из песка берет два цилиндра почвы и прикладывает вертикальную силу, чтобы увидеть, как работает почва. Первый цилиндр — это просто уплотненный материал. Второй – также уплотненный материал с добавлением сетчатых экранов для имитации использования армирования георешеткой. Узнайте больше о том, как работает сетка…

Этап 1: Подготовка площадки и земляные работы

Усиленная подпорная стенка, поперечное сечение основного слоя

Грунт основания на дне траншеи основания должен быть прочным и твердым. Если грунт состоит из тяжелой глины или влажного грунта, или участки были ранее выкопаны, удалите весь материал и замените его гранулированным основанием, уплотнив его за 8 дюймов (200 мм) подъемов или менее.

  • Удалите всю поверхностную растительность и органические почвы. Этот материал не следует использовать в качестве засыпки.
  • Выкопайте землю за стеной, чтобы разместить георешетку проектной длины. Точную длину см. в утвержденных планах.
  • Выкопать траншею у стены. Выкопайте траншею в соответствии с утвержденными планами минимум 24 дюйма (610 мм) в ширину и 6 дюймов (150 мм) в глубину плюс необходимое количество для размещения закопанного блока.
  • Заглубленный блок должен быть не менее 6 дюймов (150 мм) или 1 дюйм (25 мм) на каждые 1 фут (300 мм) высоты стены. Точную необходимую сумму см. в утвержденных планах.
  • Компактная и ровная траншея с основанием до 95% от стандартного Proctor.

Установите базовый материал, выровняйте и уплотните.

Установка цокольного слоя подпорной стены

Установка цокольного слоя и каменной стены

Уплотненная стеновая порода и грунт обратной засыпки

Установка георешетки и установка кольев

компактный 8-дюймовый (200 мм) подъемники

Держите тяжелое оборудование на расстоянии от задней части блока

Установка дополнительных рядов

Шаг 2: Установка основного материала

Основным материалом может быть любой уплотняемый гранулированный материал. Allan Block рекомендует использовать хорошо отсортированный заполнитель со сбалансированным сочетанием размеров зерен от 0,25 до 1,5 дюйма (от 6 до 38 мм) в диаметре.

  • В соответствии с утвержденными планами поместите дренажную трубу в задней части траншеи по всей длине стены. Сливную трубу нужно будет вывести на дневной свет или в систему ливневой канализации. См. утвержденные планы для определения местоположения и спецификаций.
  • В соответствии с утвержденным планом уложите минимум 6 дюймов (150 мм) материала основания в траншею основания и разровняйте.
  • Компакт с механической виброплитой
  • Проверьте уровень по всей длине и при необходимости отрегулируйте.

Шаг 3. Установка базового слоя

  • Начните с самой низкой отметки стены.
  • Поместите все блоки верхней стороной вверх, приподнятой передней кромкой вверх и в центре основного материала.
  • Проверьте и отрегулируйте уровень и выравнивание всех стеновых блоков. Часто проверяйте уровень блока из стороны в сторону и спереди назад. Проверьте правильность положения всех блоков AB, изучив линию струны, пересекающую заднюю часть блоков, или взглянув на заднюю часть приподнятой передней кромки.
  • Внесите незначительные изменения, постукивая по блокам AB безударным молотком или подсыпав под блоки до 0,5 дюйма (13 мм) крупнозернистого песка.
  • Неровности в основании становятся больше по мере укладки стены. Тщательное внимание к прямому и ровному базовому слою обеспечит качественную отделку стены.

Шаг 4. Укладка стенового камня и материала обратной засыпки

  • Заполните пустотелые блоки фундаментного слоя и 12 дюймов (300 мм) позади блока стеновым камнем. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
  • Для обратной засыпки за вмещающей породой и перед базовым слоем используйте утвержденный грунт для заполнения.

Шаг 5: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной подпорной стенки.

  • Используйте механическую виброплиту, чтобы уплотнить вмещающую породу, затем уплотните материал обратной засыпки сразу за блоком. Утрамбуйте по пути, параллельному подпорной стене, работая от задней части блока к задней части материала обратной засыпки См. дополнительные сведения об уплотнении.
  • Проверьте уровень основания и отрегулируйте его при необходимости.
  • Все грунты обратной засыпки должны быть уплотнены как минимум до 95% Стандартный Проктор. Используйте оборудование, подходящее для уплотняемой почвы.
  • Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
  • Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 6: Установка георешетки

См. планы размещения сетки; этот пример начинается с базового курса.

  • Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
  • Установите слой георешетки, поместив обрезанный край к задней части приподнятой передней кромки, и раскатайте слой к задней части зоны раскопок. Зона раскопок должна быть полностью утрамбована и выровнена.
  • Уложите следующий ряд блоков поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) и плотно прилегали к переднему краю блоков, расположенных ниже. Идеальная работающая связь не требуется.
  • Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
  • Потяните за заднюю часть решетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 7: Обратная засыпка и уплотнение

  • Установите каменную стенку в ядрах блоков и на расстоянии 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
  • Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
  • Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
  • Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная подпорная стена будет вращаться вперед, если во время строительства и окончательной планировки на верхнюю часть подпорной стены будут воздействовать экстремальные нагрузки от тяжелого оборудования.
  • Проверка и регулировка уровня, выравнивания и толщины стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
  • Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Виброплиты, работающие на верхней части блока, удалят большую часть шлакового материала и подготовят блок к следующему ряду. При укладке следующего ряда блоков перемещение блока на место также удалит весь шлаковый материал.

Шаг 8. Установите дополнительные курсы

  • Повторите шаги 6 и 7, чтобы завершить подпорную стенку до требуемой высоты, установив сетку там, где это необходимо, в соответствии с утвержденными планами.
  • Используйте 8-дюймовый (200 мм) непроницаемый наполнитель на последнем подъеме, чтобы закончить стену.
  • См. дополнительную информацию об окончании и завершении подпорной стенки.
  • Информацию о допустимых строительных допусках см. в AB Spec Book 9.0034

Установите облицовочные блоки AB Fieldstone. Выравнивание и регулировка

Установка анкерных блоков AB Fieldstone

Уплотнение стенового камня и грунта обратной засыпки

Подметание для удаления лишнего материала для правильной укладки следующего слоя

Установка георешетки. Начните с середины облицовочного блока и продолжайте за стеной.

Стойка из георешетки на месте. Установить следующий ряд блока

Начиная со второго ряда и выше, компактно, начиная со стены и продвигаясь к задней части армированной зоны

Шаг 1: Установка базового слоя для AB Fieldstone

  • Начните с самой низкой отметки стены, укладывая облицовочные блоки AB Fieldstone на основной материал по направлению к передней части траншеи, оставляя место для анкерного узла AB Fieldstone, чтобы при установке всего узла он располагался по центру основных материалов. Установите струнную линию сзади облицовочного блока, чтобы обеспечить правильное расположение всех облицовочных блоков.
  • Отрегулируйте уровень и выравнивание при установке каждого облицовочного блока.
  • Для правильного размещения анкерных узлов AB Fieldstone используйте молоток для кирпича, чтобы создать небольшую канавку для выступа.
  • Установите анкерные блоки в приемные пазы облицовочных блоков краем вниз в только что созданную траншею. Внесите коррективы, чтобы убедиться, что анкерные блоки установлены на достаточном уровне с облицовочным блоком. Анкерные блоки ни в коем случае нельзя устанавливать выше облицовочного блока. За исключением специальных применений, таких как углы, каждый элемент анкеровки должен соответствовать одному элементу облицовки.
  • Дренажная труба требуется для любой усиленной стены, самотечной стены высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самой нижней возможной точке к задней части траншеи и выпускайте ее на дневной свет через каждые 50 футов (15 м). См. утвержденные планы для определения местоположения и спецификаций. Узнайте больше об управлении водными ресурсами.

Этап 2. Укладка стенового камня и материалов обратной засыпки

  • Заполните пустотелые блоки и не менее 300 мм (12 дюймов) позади стены стеновым камнем. Установите каменную стенку так, чтобы она была на уровне или ниже приемной выемки анкерного узла. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
  • Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.

Шаг 3: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной стены

  • Используйте механическую виброплиту для уплотнения стеновой породы, затем уплотните материал обратной засыпки сразу за блоком. Уплотняйте по траектории, параллельной стене, работая от задней части блока к задней части засыпного материала. Дополнительные сведения об уплотнении см. на стр. 33.
  • Проверить уровень основания и при необходимости отрегулировать
  • Все грунты обратной засыпки должны быть уплотнены не менее чем на 95% по Стандарту Проктора. Используйте оборудование, подходящее для уплотняемой почвы.
  • Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
  • Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 4. Установка георешетки

  • Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
  • После того, как базовый ряд блоков был установлен, раскатайте армирование георешеткой, начиная с середины облицовочного блока AB Fieldstone и продолжая до выкопанного участка. Выкапываемый участок должен быть полностью утрамбован и выровнен.
  • Уложите следующий ряд блоков (облицовочные и анкерные блоки) поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) или на 1/4 длины блока. Идеальная работающая связь не требуется. Облицовочные блоки можно случайным образом переворачивать вверх дном, чтобы придать разный внешний вид.
  • Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
  • Потяните за заднюю часть георешетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 5: Обратная засыпка и уплотнение

  • Установите стеновую породу в сердцевину блока и на 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
  • Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
  • Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
  • Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная стена будет вращаться вперед, когда на верхнюю часть подпорной стены будут воздействовать чрезмерные нагрузки от тяжелого оборудования во время строительства и окончательной планировки.
  • Проверка и регулировка уровня, выравнивания и толщины стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
  • Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Виброплиты, работающие на верхней части блока, удалят большую часть шлакового материала и подготовят блок к следующему ряду. При укладке следующего ряда блоков перемещение блока на место также удалит весь шлаковый материал.

Шаг 6. Установите дополнительные курсы

  • Повторите шаги 3 и 4, чтобы завершить стену до требуемой высоты, установив георешетку там, где это необходимо, в соответствии с утвержденными планами.
  • Используйте 8-дюймовый (200 мм) непроницаемый наполнитель на последнем подъеме, чтобы закончить стену.
  • См. дополнительную информацию о наличниках и торцевых стенах с загибами.

Армирование | Rainbow Six Wiki

Не путать с Barricade

Подкрепление — это устройство укрепления, представленное в нескольких частях франшизы Tom Clancy’s Rainbow Six: . Они могут сделать разрушаемые стены и люки неуязвимыми для обычных взламывающих устройств.

Содержимое

  • 1 Осада
    • 1.1 Обзор
      • 1.1.1 Армирование стены
      • 1.1.2 Усиление люка
      • 1.1.3 Нарушение и противодействие
    • 1.2 Стратегии
    • 1.3 Галерея
  • 2 Извлечение
  • 3 Общая информация
  • 4 Каталожные номера

Siege[]

«Сама хитроумная штуковина является нашим собственным изобретением, и мы потратили много времени на размышления о том, как сделать это функциональным, но реалистичным способом. Мы пришли к идее иметь взаимосвязанные металлические компоненты, которые подпружинены в основании. Вы активируете стену, и как только она достигнет полной длины, прикрепленные к ней поршни будут стрелять сквозь стену и расширяться, фиксируя ее на месте».
— Блог Rainbow Six Осада

Ворота гаража на две трети усилены усиленной стеной.

Подкрепления представлены в Tom Clancy’s Rainbow Six Осада и Tom Clancy’s Rainbow Six Mobile . Они доступны для оперативников-защитников в сетевой игре, а также для белых масок на тренировочных площадках. Их можно пробить только с помощью Thermite, Hibana, Maverick, Ace, Hard Breach Charges и белых масок инженерного типа. В режиме «Вспышка» они были доступны для всех оперативников после того, как их подняли, и их могли взломать взломщики.

Обзор[]

Все Обороняющиеся оперативники делят «пул подкреплений» из десяти подкреплений. Это позволяет игрокам использовать любые неиспользованные подкрепления, освобождая других игроков для перемещения по карте или позволяя использовать более двух подкреплений на стенах и люках. «Пул подкреплений» отображается рядом с выбором команды оператора защиты и может быть виден только игрокам, находящимся в защите. [1]

Усиление стены[]

Укрепление стены можно размещать только на полностью разрушаемых стенах (т. е. на стенах с деревянными опорами или без опор). Самые разрушаемые стены в Rainbow Six Осада разделены на 2-3 секции одинакового размера, при этом одна усиленная стена закрывает одну секцию при армировании. Укрепленные стены всегда развертываются для покрытия одной секции и не могут быть свободно размещены в любом месте стены. Ширина армированной стены зависит от сечения, которое она армирует. Некоторым из небольших стен требуется только одно укрепление стены.

Чтобы установить стену, игроки должны подняться на стену, удерживать клавишу размещения во время анимации, и когда анимация завершится, часть стены, выбранная игроками для укрепления, теперь будет усилена. Вся анимация подкрепления занимает 4,5 секунды. Если игрок отпустит ключ размещения, подкрепление будет отменено, а стена вернется в инвентарь игрока. Процесс не будет прерван, если в игрока выстрелят, но не будет успешным, если его убьют до его завершения. Однако это может быть полезно, поскольку позволяет игрокам быстро реагировать на любые неожиданные нарушения. Пуленепробиваемое покрытие усиленной стены также защитит игроков во время их размещения, а не раньше.

Когда во время анимации развертывания «стержень» для укрепления стены помещается на землю, он раздавливает и уничтожает все устройства, расположенные под ним. Во время развертывания он уничтожит все гаджеты и реквизит карты, размещенные на стене. Если неукрепленная разрушаемая стена разрушена, игроки все равно могут укрепить ее, подойдя к ней. Если укрепленная стена разрушена, игроки не могут повторно укрепить ее. Укрепленные стены имеют фиксированную высоту, хотя стены карты могут быть выше и, таким образом, оставлять небольшую неукрепленную секцию наверху, что позволяет перебрасывать снаряды Атакующего.

Усиление люка[]

Усиленные стены также расходуются при усилении люка или люка. Люки можно укрепить только сверху, поэтому игрокам придется рискнуть, чтобы найти верх. Анимация усиления люка воспроизводится в течение 4,5 секунд, как и усиление стены.

Взлом и контратака[]

Укрепленные стены могут быть пробиты Атакующими: Термит, Хибана, Эйс и Маверик, каждый со своим подходом. Подавитель сигналов Мьюта может предотвратить детонацию зарядов Термита и Хибаны, а Шоковая проволока Бандита и Электроклешня Кайда могут предотвратить или уничтожить пробойные заряды, электризуя стену. Однако ни один из них не может противостоять паяльной лампе Маверика, и он может проделывать небольшие дыры в стене, чтобы избавиться от любой защиты стены, оставляя ее уязвимой для устройств других злоумышленников. У некоторых операторов также есть Hard Breach Charge, который создает отверстие для свода при размещении в укрепленной стене.

Стратегии[]

  • Укрепленные стены лучше всего размещать в помещениях, окружающих цель, где игроки не могут позволить, чтобы они были пробиты атакующими, и в результате эффективно создают узкие места. Защитники также должны обратить внимание на любые люки над целью и укрепить их соответствующим образом.
  • Несмотря на это, игрокам не следует укреплять каждую доступную стену, так как это эффективно заманит их в ловушку и лишит возможности обхода с фланга. Это также облегчит атакующим атакующих защитников, поскольку все они находятся относительно близко.
  • Еще одна веская причина не укреплять стены заключается в том, что после того, как нормальные стены были разрушены, защитники могут по-прежнему возводить над ними усиленную стену, даже если от первоначальной стены не осталось, эффективно восстанавливая ее. Тем не менее, пробитая армированная стена не может быть заменена.
  • Как правило, бессмысленно укреплять стены между бомбоубежищами, так как это и лишняя трата укрепления, и не позволяет другим защитникам делать отверстия в стене для более легкого доступа к обеим комнатам.
  • Менее известная стратегия состоит в том, чтобы пробить несколько отверстий в стене перед укреплением (как правило, с помощью рукопашного боя, но также легко достижимого с помощью взрывчатых веществ, плотной группировки пулевых отверстий или удачного выстрела из дробовика), чтобы значительно увеличить звукопроводимость через стену. армирование. Тем не менее, рекомендуется пробить в нем три или четыре отверстия, если у вас нет дробовика, так как создание большего отверстия с помощью автоматического оружия или пистолета может быть утомительным и пустой тратой магазина. Кроме того, чем больше отверстий в стене, тем лучше распространяется звук, и это можно сделать даже задним числом на противоположной стороне арматуры, где еще остаются части мягкой стены.

Галерея[]

Рекламное изображение с изображением армированной стены во время предварительного альфа-тестирования

Армированная стена во время предварительного альфа-тестирования

Функциональность армированных стен



Извлечение[]

Этот раздел в настоящее время находится в разработке . Он может содержать мало или неточную информацию.

Возврат подкрепления через Tom Clancy’s Rainbow Six Извлечение .
