Штробят стены: Как штробить стены под проводку

Содержание

Как штробить стены под проводку — Инструменты штробления

Прокладка электропроводки проводится как в квартирах в новых домах, так и в рамках перепланировки, капитального ремонта здания, которое находится в эксплуатации. Для этого применяют различные способы и инструменты. Можно штробить стены под проводку перфоратором или дрелью, использовать болгарку или штроборез. Каждый метод имеет свои особенности, которые мы рассмотрим более подробно.

Требования к штробам

Электрическую проводку лучше всего прокладывать в стене, закрывать штукатуркой и чистовой отделкой. Чтобы выполнить такие работы правильно, следует учитывать нормы СНиП и соблюдать требования, которые предъявляются к таким коммуникациям:

Составлять схему нужно с минимальным количеством поворотов.
Штробы следует нарезать параллельно основным элементам конструкции – только по горизонтальным и вертикальным линиям. Отклонение допускается, если работы ведутся на мансарде с параллельно наклонными поверхностями.
Ширина и глубина борозды должна быть не более 25 мм, провода в нее должны укладываться полностью, не создавая выступающих участков. Если для монтажа предполагается использовать трубки, то можно увеличить параметры. Длина штробы не должна превышать 3 метров.
Обязательно следует соблюдать отступы. Расстояние от плиты перекрытия должно быть на уровне от 15 до 40 см, от углов, оконных и дверных проемов – 10 см, от газовых труб – от 40 до 50 см.
Не допускается штробление по горизонтальным швам в несущих стенах, запрещается перерезать арматуру.

Инструмент для выполнения работ

Выбор инструмента для нарезания штроб зависит от материала стен. Для бетона используют перфоратор и угловую шлифмашинку. Для кирпича – штроборез.

Молоток и зубило

Если нужно сделать небольшие канавки в оштукатуренной поверхности, можно использовать ручной инструмент. Такой способ является трудоемким, поэтому применяется при незначительном объеме работ. Для бетонных или кирпичных стен он не подходит. Работы выполняются в таком порядке:

по намеченному краю делается выемка;
поперек борозды прорезается полоса и молотком пробивается канавка на 10 мм.

Штроба с помощью зубила и молотка получается достаточно грубой.

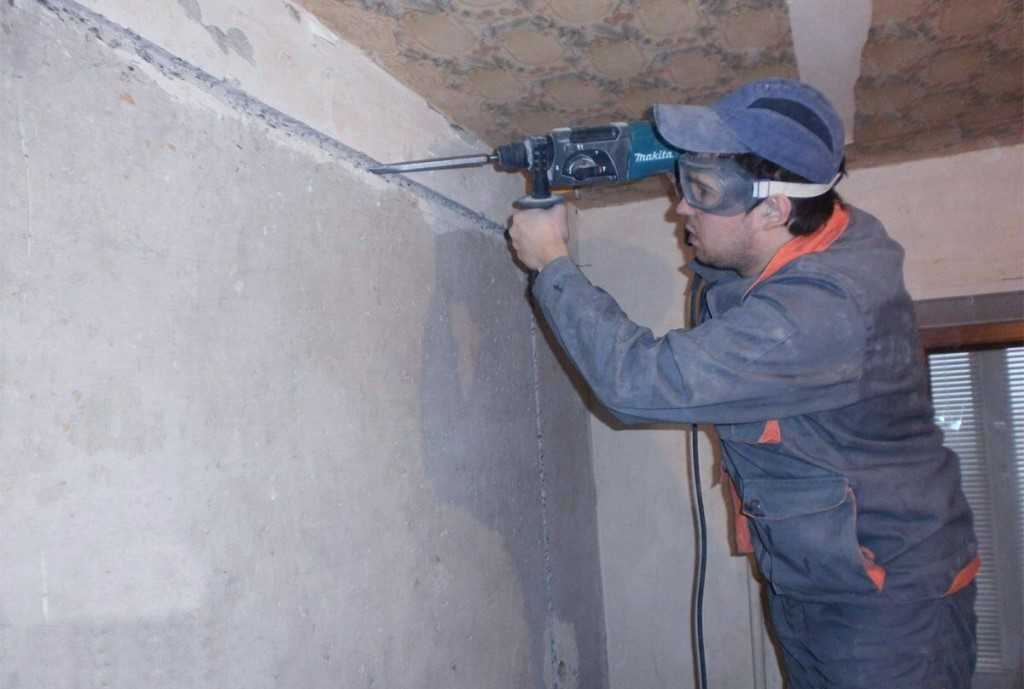

Перфоратор с насадкой

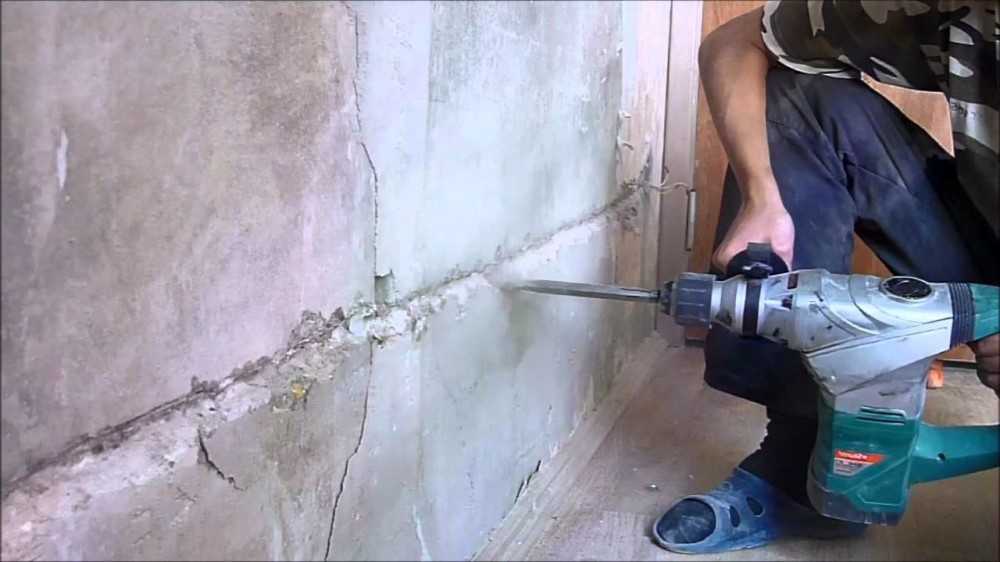

Для нарезки канавок в бетоне применяют перфоратор со сверлом и насадкой «лопатка». С ее помощью можно удобно выдолбить длинное углубление. На участок наносится разметка, вдоль которой делают отверстия с шагом в 1,5 см и глубиной 2,5 см.

С помощью ударного инструмента можно достаточно быстро и точно подготовить канавку под проводку. Но, ее края при этом получаются не очень ровными. Если нужно сделать углубление под монтаж розетки, разметку делают «штыком», а потом дорабатывают «лопаткой».

Болгарка

Сделать точную нарезку в бетонной поверхности можно с помощью болгарки, оснащенной диском с алмазной крошкой. На первом этапе делают разметку – проводят две линии, расстояние между которыми должно равняться ширине канавки. По линиям производится рез алмазным кругом, материал между ними удаляется перфоратором или ручным инструментом. При таком способе образуется много пыли, для удаления которой следует использовать пылесос.

Штроборез

С помощью профессионального инструмента можно сделать аккуратную и ровную борозду с точным соблюдением нужных параметров. В отличие от болгарки штроборез имеет два круга с абразивным напылением, расстояние между которыми регулируется.

Глубина прохода фиксируется. Также он оснащен специальным приспособлением, которое улавливает пыль и твердые частицы стройматериала. Этот инструмент целесообразно использовать в условиях масштабного строительства, стоимость погонного метра его работы выше по сравнению с другими способами.

Технологии и особенности штробления стен

Несмотря на разные технические характеристики применяемых инструментов, технология штробления практически одинакова во всех случаях. Скорость подготовки борозд зависит от вида стройматериала. Быстрее всего можно нарезать канавки в штукатурке или пористых блоках, более трудоемкой является прокладка штроб в бетоне и кирпиче.

До начала работы составляется план, на котором отмечают маршрут прокладки кабеля, розетки, светильники, выключатели. Такую же схему переносят на стены.

Маршрут, по которому будет прокладываться кабель, а также все точки сверления проверяют на наличие старой электропроводки. При наличии проводов или металлических элементов план корректируют. После этого выполняют основные работы. На первом этапе делают полости под розетки и распределительные коробки, потом их соединяют бороздами.

Штробление стен с применением разного инструмента имеет особенности, которые следует учитывать:

кирпич и бетонная структура могут содержать полости и небольшие камни, поэтому использовать угловую шлифмашинку следует аккуратно, чтобы не потерять управление;

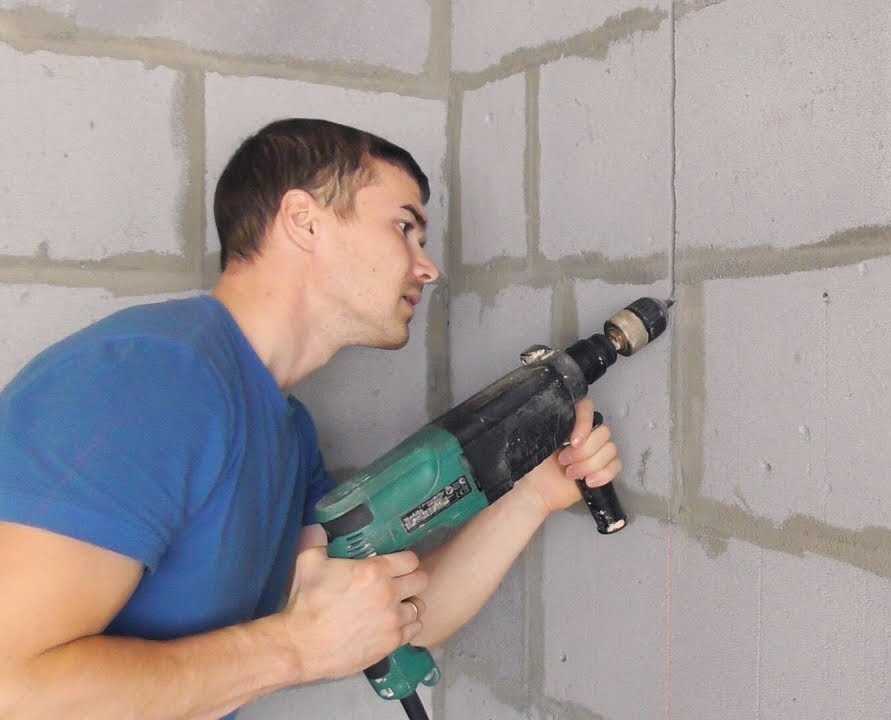

при сверлении дрелью используют сверло с самым большим диаметром, для контроля глубины на нем делают отметку изолентой;
в плите перекрытия, которая является основанием пола, нарезать штробы нельзя, прокладывать коммуникации возможно в бетонной стяжке;
для монтажа кондиционера нарезают канавки шириной 6 см, глубиной 5 см, в которые можно уложить кабели, трубки с теплоизоляцией и гофрированной трубки для отвода влаги.

Как штробить стены под проводку

Автор:
admin
|
04.08.2016

Штробление стен требуется, когда проводку в помещении необходимо проложить скрыто. Приступают к работе после разметки трасс. Неотъемлемой частью процесса штробления, является повышенное пылеобразование. Поэтому не забывайте применять средства для защиты органов дыхания и зрения. Для штробления вам не обойтись без специальных приспособлений и инструментов. При малых объемах можно даже обойтись простым зубилом и молотком, при капитальной замене проводки во всей квартире или доме, уже понадобятся более серьезные вещи.

Инструменты для штробления

⚡обыкновенная болгарка с алмазными дисками по бетону
⚡болгарка со специально предназначенной насадкой для штробления стен
⚡штроборез
⚡перфоратор и зубило — для грубого штробления в кирпиче
⚡зубило и молоток – только для неглубокого штробления в штукатурке

Если вы ремонтируете только одну из комнат, а в других по прежнему проживаете, то используйте перфоратор и зубило. От штробореза образуется дисперсная пыль, которая проникнет повсюду и может испортить вещи.

Для штробления перфоратором вначале насверлите по размеченной трассе отверстия d-8мм. Расстояния между отверстиями 1см. Затем оденьте на перфоратор насадку для штробления и перейдя в режим удара разбейте между отверстиями штробу.
Безусловно, приобретать штроборез может быть экономически не целесообразно. Однако штробление стен простой болгаркой, довольно опасная работа. Советую даже для работ в одной квартире все же приобрести самый недорогой штроборез. Очень важно, чтобы и для болгарок и для штроборезов использовались качественные диски. В этом случае и на работу уйдет гораздо меньше времени, да и сам процесс работы будет безопаснее

Покупку промышленных пылесосов могут позволить себе только люди, постоянно занимающиеся ремонтом.

Для всех остальных можно посоветовать приобрести мешки для пылесосов и накручивать их на патрубок штробореза. Количество пыли образуемой при штроблении будет резко уменьшено.

Если же приобретение комплекта штроборез+пылесос обходится в неподъемную цену, попробуйте взять эти инструменты у профессиональных строителей напрокат. Некоторые умельцы приспосабливают самодельную подачу воды на диски для уменьшения пылеобразования:

//youtu.be/41sS-7yW0e0

Основные нюансы работы при шторблении:

- ⚡перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
- ⚡перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
- ⚡штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
- ⚡вертикальная штроба режется сверху-вниз;
- ⚡расстояние горизонтальной штробы от потолка – не более 40см;

⚡расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
⚡максимальная глубина штробы – 2,5см;
⚡если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
⚡старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.

Ширина штробы

Минусы широкой штробы:

ее нужно прорезать
выбить бетон
насверлить отверстия 6мм под дюбель хомут
прибить кабель
заштукатурить штробу, используя большое количество раствора и времени

Плюсы узкой штробы:

прорезаете штробу
для очистки штробы максимум используете усилие мощной отвертки или узкого зубила
сверлить отверстия и прибивать кабель не нужно
используете минимальное количество цементного раствора
экономите время

Средства защиты

//youtu.be/IDRsrYaAYWg

При штроблении не забывайте про технику безопасности. Обязательно используйте:

⚡перчатки
⚡наушники
⚡защитные очки
⚡респиратор
⚡устойчивые стремянки

По окончании работ очистите штробы от пыли пылесосом или веником.

Посмотреть текущие цены на штроборезы и насадки для штробления под болгарку можно здесь или здесь.

//youtu.be/ikOnNbs-Id8

штробы — резка и заполнение

При прокладке кабелей или труб вверх (или вдоль) по каменной стене лучше всего закопать (или, говоря языком строителей, загнать) их в поверхность стены.

При прокладке кабелей или труб в стенах необходимо соблюдать несколько правил:

Вырезы канавки всегда должны быть вертикальными или горизонтальными между началом и концом стены – никогда не вырезайте канавку под углом между этими двумя точками и не переступайте канал.
Вертикальные канавки должны быть не глубже одной трети толщины стены — со стандартными 100-миллиметровыми кирпичами и блоками это будет 33 мм, что в любом случае довольно глубоко — это не позволяет использовать штукатурное покрытие, которое может быть 10 мм, поэтому максимальная глубина тогда работает на расстоянии 36 мм от лицевой стороны гипса.
Горизонтальные штробы должны быть не глубже одной шестой толщины стены — со стандартными блоками 100мм будет 16мм, чего обычно вполне достаточно — без учета штукатурки.
Чейз на противоположных сторонах стены не должен быть на одной линии, т.е. «спина к спине».
При поиске кабеля следует учитывать, что любая новая схема электропроводки подпадает под действие части P Строительных норм и правил

Приведенные выше рекомендации можно разделить на две области:

Человек, участвующий в погоне, вероятно, не будет тем же человеком, который в будущем вбивает гвоздь, чтобы повесить картину, поэтому знание того, что провода/трубы были забиты только вертикально или горизонтально, снизит вероятность его/ее забивая в них гвоздь.
Срезание каменной кладки ослабляет конструкцию стены, в большей степени при горизонтальном разрезе, чем при вертикальном.

Чеканка

У большинства профессиональных строителей есть инструмент для нарезания резьбы — в основном это угловая шлифовальная машина с двумя параллельными режущими дисками с настройкой глубины. Строитель просто устанавливает ограничитель глубины, затем проводит шлифовальной машиной вверх/вниз или поперек стены, делая два параллельных разреза, а отходы между разрезами удаляются с помощью холодного долота. Даже с обычным пылеудалением, установленным на этих режущих инструментах, они производят значительное количество пыли, и необходимо принять соответствующие меры предосторожности для защиты как имущества, так и человека.

Для домашнего мастера:

Можно взять напрокат инструмент для резки чеканки;
Следующим лучшим способом является использование обычной угловой шлифовальной машины с диском для резки камня, чтобы сделать два отдельных, достаточно параллельных разреза, а затем выбить отходы между ними с помощью холодного долота.
Последний вариант — отметить стороны канавки на стене, затем с помощью электродрели срезать большую часть «отходов», просверлив многочисленные отверстия на требуемую глубину, и, наконец, с помощью молотка и холодного зубила удалить отходов и обрезать края.

Какой бы метод вы ни использовали, не забудьте принять соответствующие меры предосторожности:

Проверьте стену на наличие уже проложенных в ней кабелей/труб.
Для снижения используйте защитные очки/пылезащитную маску.
Если вы используете резак, попробуйте использовать его с системой сбора пыли; даже при этом все в конечном итоге покроется пылью.

Ввод кабеля или трубы в желоб

Кабель должен быть проложен либо:

В кабелепроводе доступны как пластиковые, так и металлические кабелепроводы, но для гофрированного участка лучше всего подходит пластиковый овальный кабелепровод, так как он довольно узкий, поэтому может располагаться на довольно небольшой глубине и позволяет избежать необходимости заземления кабелепровода (как было бы требуется с металлическим кабелепроводом).
Обычно проще всего пропустить кабель (кабели) через кабелепровод, прежде чем закреплять его на месте. После того, как кабель пройдет через кабелепровод, поместите его сзади канавки и используйте несколько гвоздей с большими шляпками с обеих сторон кабелепровода, чтобы прикрепить его к задней части канавки.
Альтернативой кабелепроводу является канал из ПВХ (доступны металлические каналы, но опять же они должны быть заземлены). При прокладке канала проложите кабель по задней части канала, расположите канал поверх него и прибейте боковые фланцы канала к задней части канала.

Трубопровод

Медные трубы очень жесткие, поэтому обычно их можно просто проложить в желобе и закрепить с помощью нескольких гвоздей с большими головками с каждой стороны.

Заполнение погони

После того, как кабель или труба будут на месте, используйте малярную кисть, чтобы смочить стороны и заднюю часть канавки чистой водой, затем нанесите слой аккуратного клея ПВА на стороны/заднюю часть канавки и кабелепровод/трубу, это способствовать прилипанию наполнителя.

В качестве наполнителя используйте:

Прочная песчано-цементная смесь (3:1:1 мягкий песок:острый песок:цемент).
или
Однослойная штукатурка или пластырь.
или
Стандартный декораторский наполнитель.

Как гипс, так и шпатлевка могут провиснуть при нанесении на глубокую канавку, поэтому их, возможно, придется наращивать слоями.

Канавку необходимо заполнять сзади и вокруг кабелепровода/трубы вперед – небольшой шпатель поможет протолкнуть наполнитель в задние углы и за кабелепровод/трубу – используйте шпатель по бокам поверхности стены, чтобы срезать наполнитель до линии стены. Если используется ченнелинг, нет необходимости пытаться заполнить погоню за ним.

Если стена будет облицована плиткой, нет необходимости придавать стене красивую отделку, но если стена должна быть окрашена или оклеена обоями, срежьте поверхность шпаклевки примерно на 3 мм, прежде чем она полностью затвердеет. После того, как наполнитель исчезнет, заполните переднюю часть канавки гипсом, чтобы получить гладкую поверхность.

Как закрепить кабели в стене

Понравилось

Опубликовано:
18. 05.2021

Прокладка кабелей в стене — относительно простой процесс, если вы знаете, что делать и какое оборудование использовать. Важно понимать с самого начала, что если вы пробиваете стену для электрокабеля, то нужно соблюдать электротехнические нормы. Электрическая проводка может быть опасной, если она выполнена неправильно, поэтому важно как можно больше следовать этим рекомендациям, так как это обезопасит вас и вашу семью. Здесь, в Sunrise Tools, мы предоставляем все оборудование, необходимое для выполнения этой работы. Ознакомьтесь с нашим руководством о том, как преследовать стену ниже.

Независимо от планировки вашего дома или кабелей, которые вы хотите проложить, необходимо соблюдать ряд простых правил. Многие из них основаны на здравом смысле, поэтому подумайте о процессе, прежде чем начинать охоту за кабелем. Если вы врежетесь слишком глубоко в стену, это окажет негативное влияние на устойчивость вашей стены и, возможно, на структуру вашего дома. Также важно подумать о том, где разместить любые вырезы на стене в зависимости от функций, которые вы хотите видеть в своей комнате, включая освещение, выключатели, розетки и бытовую технику. Важно помнить, где находятся эти погони, чтобы вы знали, где находятся кабели, когда дело доходит до подвешивания картин или вырезания в стене на более позднем этапе. Пожалуйста, ознакомьтесь с нашими лучшими советами по прокладке проводов в стене ниже.

Правило 1 – Не делайте никаких двух погонь, вертикальной или горизонтальной, спина к спине.

Правило 2. При резке вертикального желоба не делайте пропила глубже, чем на одну треть от общей глубины стены, чтобы обеспечить устойчивость.

Правило 3. Если вы режете стенки полости вертикально, убедитесь, что разрез не глубже трети толщины обшивки полости, в которой они находятся. глубже одной шестой общей глубины стены для обеспечения устойчивости.

Правило 5. Если вы режете стенки полости горизонтально, убедитесь, что разрез не глубже одной шестой толщины обшивки полости, в которой они находятся. выполнен с точными разрезами, без использования диагональных канавок.

Штробление или вырезание стены — относительно простой процесс, но для него требуется специальный инструмент, известный как штроборез. Большинство электриков владеют этим инструментом и могут выполнить эту работу за вас; однако устройство также можно купить или взять напрокат, если вы хотите заняться этим проектом самостоятельно. Sunrise Tools предлагает множество режущих инструментов, которые можно использовать в различных сценариях. Проверьте их здесь. Если вы не уверены в том, какой инструмент подходит для вашей конкретной работы, сообщите нам об этом, и наши специалисты могут проконсультировать вас. Инструменты для чеканки обычно имеют одно лезвие, но некоторые могут иметь два параллельных лезвия. Прежде чем приступить к какой-либо резке, лезвия инструмента для зачистки должны быть установлены на правильную глубину, а к концу подсоединен шланг пылесоса, чтобы уменьшить количество пыли. Тем не менее, не ожидайте, что это удалит всю пыль, так как вашу комнату все равно нужно будет убирать после того, как вы забьете провода в стену.

Когда дело доходит до выбора глубины установки инструмента для чеканки, необходимо учитывать два основных момента. Во-первых, посмотрите на глубину проводов, которые вы хотите вставить в стены. Ваша глубина должна быть немного больше, чем провода, чтобы ваша стена могла быть заполнена после того, как вы установили проводку. Во-вторых, помните правила, которые перечислены выше – для обеспечения устойчивости стены важно не врезаться в стену слишком глубоко.

Прежде чем начать резать стену, необходимо принять необходимые меры предосторожности, чтобы снизить вероятность несчастного случая. Защитная одежда поможет вам обезопасить себя; в частности, крайне важно носить защитные перчатки с хорошим сцеплением с ними и защитные очки.

Чтобы убедиться, что вы режете по прямой линии, лучше всего использовать спиртовой уровень или метчик и карандаш, чтобы провести линию на стене перед началом резки. Помните, что линии погони должны быть горизонтальными или вертикальными, а не диагональными.

Настройка одиночного чейза на вашем инструменте чеканки является наиболее часто используемым выбором. Начните тщательно следовать карандашным линиям, которые вы нарисовали, следя за тем, чтобы оставаться на одной линии. После того, как вы закончите резать линии погони, вам нужно будет избавиться от стены посередине. Вы можете сделать это, используя молоток и валик, чтобы вытащить центр.

Существует альтернатива для штробления стен из мягких строительных материалов, таких как изоляционные блоки (например, Термалит) и пеноблоки из пенобетона, с использованием штробореза точной ширины требуемого канала. Грабли для штробления стен Sunrise Tools Termite — это простой и безопасный вариант в таких обстоятельствах, обеспечивающий надежное достижение желаемой ширины и глубины канала.

Теперь, когда вы проделали дыру в стене с помощью инструмента для чеканки, пришло время пропустить через нее кабели и трубы. Важно, чтобы ваш кабелепровод имел правильную ширину, чтобы надежно входить в открытую стену. Закрепите кабель на месте, открыв колпачок и вставив его в предусмотренное место. После установки пропустите кабель по стене. Когда кабели находятся в правильном положении, крышку кабелепровода можно закрыть, просто нажав на нее. Кабелепровод – это дополнительный уровень защиты проводки в стене.

Как эффективно засыпать стенную канавку

После того, как ваши кабели и кабелепровод правильно уложены в стену, пришло время засыпать стену так, чтобы кабели не были видны. Есть много разных способов заполнить стенные погони — ни один из них не лучше других — все зависит от личных предпочтений. Мы лично предпочитаем использовать смесь песка и цемента из-за глубины канавок. Одним из основных преимуществ этого варианта является то, что смесь затвердевает, когда она застывает, поэтому она немного отличается от остальной части вашей стены, но не выглядит иначе. Это важно, так как любые строители или будущие владельцы вашей собственности смогут определить, что в стене есть провода, прежде чем непреднамеренно обрезать или забить их гвоздями.

Лучшая смесь песка и цемента составляет около трех частей мягкого песка, одной части острого песка и одной части цемента. Эта комбинация позволяет смеси твердо сохнуть, но обладает некоторой гибкостью, что облегчает ее нанесение. Подумайте о том, чтобы покрасить заглушку неразбавленным клеем ПВА, так как это позволит вашей смеси хорошо прилипнуть к кабелепроводу, удерживающему проводку. Заполните канавку растворной смесью, вдавливая ее в пространство, чтобы убедиться, что она хорошо заполнена.

Не беспокойтесь, если вы использовали слишком много раствора, так как его можно легко удалить. Чтобы сделать это и создать ровную поверхность, поместите мастерок с обеих сторон стены, поместив их над канавкой и потянув вверх, чтобы собрать лишний раствор. После завершения этого шага раствор можно оставить для застывания примерно на 30 минут. По прошествии 30 минут с помощью острого шпателя снимите поверхность примерно на 3 мм. Это позволит добавить штукатурку поверх песчано-бетонной смеси. Этап оштукатуривания важен только в том случае, если стена, за которой вы гонитесь, видна. Если вы собираетесь укладывать панели или плитку поверх площади, вам не нужно добавлять штукатурку в качестве завершающего слоя.

Если вы не хотите заполнять углубления в стене смесью из песка и цемента, можно также рассмотреть возможность использования штукатурки для заделки швов, также известной как однослойная штукатурка. Эта штукатурка предназначена для нанесения слоями толщиной до 50 мм; однако при такой толщине он не особенно эффективен, поскольку гипс со временем провисает под весом. Поэтому, если выгравированная вами канавка глубже, используйте несколько более тонких слоев вместо одного толстого. При использовании этого метода крайне важно убедиться, что штроба влажная, так как штукатурка высыхает намного быстрее, чем бетон, и может треснуть, если высохнет слишком быстро.

Используете ли вы бетон, а затем тонкий слой штукатурки или штукатурку всей рамы, она должна полностью высохнуть, прежде чем добавлять какие-либо украшения. После высыхания рамку можно закрасить или покрыть плиткой или панелями. На этом процесс заканчивается.

Если вы хотите снова получить доступ к канавке, чтобы изменить или починить проводку, вам также может помочь резак канавки. Процесс очень похож, так как после того, как отверстие было вырезано, вы можете заменить или починить любые кабели или кабелепроводы, прежде чем снова заполнить их и оштукатурить поверхность.

Заключение

Пробивка стены для электрического кабеля не самый сложный процесс в мире, но вы должны быть готовы. Очень важно иметь под рукой правильные инструменты, чтобы правильно выполнить работу, чтобы ваша стена была закончена на высоком уровне. Sunrise Tools предоставляет высококачественное оборудование как профессионалам, так и любителям своими руками, и готовы ответить на любые ваши вопросы. При беге за стенами крайне важно сделать безопасность своим главным приоритетом, защищая глаза и руки от повреждений. Кроме того, убедитесь, что вы соблюдаете наши основные правила, перечисленные выше, так как это поможет вам отлично начать.
