Что такое ригель в строительстве: определение, назначение, виды

Мало кто сегодня отдает строительство дома полностью бригаде или организации. Чтобы быть уверенными в результате, необходимо контролировать работы. Для этого приходится разбираться в терминологии, техпроцессах и особенностях конструкции. В конструкции зданий часто встречаются ригеля, но они очень похожи на балки. Причем настолько, что даже не все профессиональные строители могут объяснить разницу. Что такое ригель в строительстве и чем он отличается от балки и будем разбираться. Рассмотрим также типы и виды бетонных ригелей.

Содержание статьи

1 Что такое ригель: определение и назначение
2 Чем отличается от балки
3 Где применяется
4 Каким может быть бетонный ригель
- 4.1 Формы и виды
- 4.2 Расшифровка маркировки

Что такое ригель: определение и назначение

Вообще, само слово «ригель» многозначное. Это и немецкая фамилия, и община в Германии, и название звезды, и еще много чего. Есть ригеля и в конструкции дома. Но многие часто затрудняются ответить, что именно это такое. Ригель в строительстве — это часть опорной конструкции здания. Представляет собой горизонтальный элемент, соединяющий вертикальные стойки. С ригелем стыкуются остальные элементы конструкции. То есть, строительный ригель всегда расположен горизонтально между двумя стойками (при большой длине может иметь подпорные стойки). Они могут быть вертикальными или наклонными.

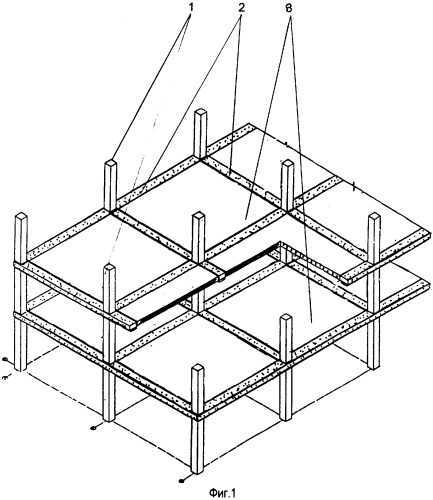

Ригель в строительстве — это горизонтальный элемент, связывающий стойки

Задача ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

Все горизонтальные перемычки — это ригеля

Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек. При проектировании сооружений часто используют стандартные решения, рассчитывая с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Где применяется

Итак, ригель в строительстве — это горизонтальная часть конструкции, которая соединяет вертикальные или наклонные части системы:

Соединяет стойки строительных рам.
В каркасах объединяет между собой опоры, колонны.
В стропильной системе — стропила.
Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.
С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
- для стоек и колонн под укладку плит разного типа:
  - РДР — ребристые;
  - РДП — пустотные;
- РКП — консольные — для опирания пустотных плит балконов.
Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
- РБР — ребристых;
- РБП — пустотных;
Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6. 56-110АIV-На.

РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

Что такое ригель в строительстве: определение, назначение, виды

Строительство – быстро развивающаяся отрасль, включающая все организационные, проектные, строительно-монтажные работы, связанные с возведением или демонтажем. В зданиях и сооружениях используют ригели. Но даже опытные специалисты не всегда могут объяснить, в чем его различие с балкой. А разница есть существенная.

Что такое ригель, и чем он отличается от балки

Конструктивное изделие в строительстве, главной способностью которого есть работа на изгиб, называется балкой. Основным материалом служит дерево или полый металл. Горизонтальное опорное изделие, соединяющее вертикальные стойки, называют ригелем. Его можно назвать горизонтальной балкой (из металла или железобетона) с важными несущими способностями, что берет на себя нагрузки в различных направлениях. Назначение ригеля одно – принимать нагрузки без развития пластических деформаций.

Ригель: определение и назначение

Строительный ригель – это несущий конструкционный элемент. Он является опорой для перекрытий. Качество изделия – основа устойчивости и проектных требований к конструкции, так как масса несущего элемента передается на вертикальные стойки. При возведении цоколя пояс из ригелей укрепляет и разгружает фундамент.

Назначение этих опорных элементов для постройки зданий и сооружений с широкими пролетами (торговые центры, ангары) и усиления колонн в помещениях с высокими потолками.

Балки предназначены для монтажа перекрытий или покрытий. К примеру, на чердаке, конструкция которого предполагает распределение нагрузки балок на ригели.

Где применяется

Широкую сферу применения имеют ригели. С их помощью делают оконные проемы, устанавливают ограждения, широко используют в транспортной инфраструктуре для парапетов, мостов, переходов и прочих элементов развязки. В энергетике эти изделия применяют для повышения устойчивости и несущей способности мачт электропередач путем увеличения площади их фундамента. При возведении многоэтажных зданий в крупногабаритных конструкциях применяются несущие железобетонные элементы длиной 12 метров. Такой тип метража надежнее, чем стальные образцы.

Формы и виды

Их виды имеют разнообразные профили, поперечные сечения, размеры, материал. Место применения зависит от способа крепления, установленного в ригеле. Он соединяется жестким или шарнирным способом, в зависимости от предназначения постройки и ее конструкционных особенностей. Он может быть изготовлен как из железобетона, так и с металла. Металлический опорный элемент также может иметь в сечении тавр и прямоугольник, за счет чего его используют для возведения каркасных сооружений, сборки строительных лесов и установки разных изгородей.

Ригели подразделяют на типы.

РДП (двухполочный) – для опирания многопустотных плит на две его полки;

РДР (с двумя полками) – для опоры на него ребристых плит;

РОП (однополочный) – для опирания на одну полку многопустотных плит;

РЛП (с одной полкой) – применяется в лестничных клетках;

РОР (однополочный) – для опоры на одну его полку ребристых плит;

Консольный – для опирания многопустотных плит балконов;

РБП – бесполочный;

Р – прямоугольного сечения.

Элемент с одной полкой используется для опоры на него плиты с одной стороной. Например, лестничного марша или торцевого пролета (фото 1)

Модификация с двумя полками предназначена для опоры двух плит, что характерно для центрального пролета (фото 2)

Бесполочные — по форме выглядят как двухполочные, но полки очень малого размера. Для ребристых и пустотных плит (фото 3)

На прямоугольник нагрузка распределяется сверху.

Расшифровка и маркировка

Обозначать ригели нужно буквенной аббревиатурой и цифровыми обозначениями. Для примера, маркировка РДП6.56-110АІV означает, что используется ригель типа РДП, размеры которого 6 дм в высоту и 5,56 дм в длину, выдерживает напряжение 110 кН/м, имеет напряженную арматуру класса А-IV. Дополнительные характеристики указывают при необходимости: конструктивные особенности (наличие дополнительных закладных деталей), устойчивость в агрессивных условиях, сейсмическим колебаниям.

Каким может быть бетонный ригель

Так как ригели используются для соединений стоек каркаса, бетон для их изготовления должен быть тяжелым, марок от В22 до В60, в зависимости от этажности здания и требуемой прочности. Также устанавливают несколько поясов армирования для повышения прочности и устойчивости здания.

Изготавливать горизонтальные опорные элементы нужно со строповочными отверстиями или монтажными петлями. Исполнять формовку в соответствии с рабочими чертежами на ригели.

Отправлять заказчику изделия можно с отпускной прочностью не менее 70 % в теплое время года и 85 % − в холодное. Для междуэтажных перекрытий прочность должна равняться 90 % и выше. Транспортировать и хранить следует в горизонтальном положении. Подкладки в нижнем ряду устанавливать под монтажные петли или отверстия для стропов.

Первоначально проводят лабораторные исследования инертных материалов. Если требования по их качеству выполнены, приступают к забивке изделия.

Испытания ригелей проводят по ГОСТ 8829 и рабочим чертежам. Прочность бетона определяется на партии образцов, хранившихся при температуре 18-22 °C и отобранных перед формованием. Применяется также неразрушающий метод контроля прочности, предусмотрен стандартами. Контролируются также размеры и процент их отклонения, морозостойкость, водонепроницаемость, сила натяжения арматуры (для предварительно-напряженного изделия).

Что такое ригель в строительстве: определение, назначение, виды

Мало кто сегодня отдает строительство дома целиком бригаде или организации. Чтобы быть уверенным в результате, нужно контролировать работу. Для этого придется разбираться в терминологии, технологических процессах и конструктивных особенностях. Балки распространены в строительных конструкциях, но они очень похожи на балки. Причем настолько, что даже не все профессиональные строители могут объяснить разницу. Что такое ригель в строительстве и чем он отличается от бруса и разберемся. Рассмотрим также виды и виды бетонных балок.

Содержание статьи

1 Что такое ригель: определение и назначение
2 Чем отличается от балки
3 Где применяется
4 Какой может быть бетонная балка
- 4.1 Формы80 виды 9000 и
- 4.2 Расшифровка маркировки

Что такое ригель: определение и назначение

Вообще само слово «ригель» неоднозначно. Это и немецкая фамилия, и община в Германии, и имя звезды, и многое другое. В конструкции дома есть перекладина. Но многие часто затрудняются ответить, что именно. Ригель в строительстве является частью несущей конструкции здания. Это горизонтальный элемент, соединяющий вертикальные стойки. Остальные элементы конструкции уже соединены с перекладиной. То есть строительный прогон всегда располагается горизонтально между двумя стойками (при большой длине может иметь подпорные стойки). Они могут быть вертикальными или косыми.

Ригель в строительстве — горизонтальный элемент, соединяющий стойки

Задача ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, соединяя части конструкции, перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

Все горизонтальные перемычки на этой картинке являются перекладинами

Их можно найти в любом месте здания. В некоторых типах фундаментов (свайно-ростверковых, столбчатых и других, где имеются отдельные опоры), каркасе стен, перекрытиях, скатной системе кровли присутствуют ригели.

Чем отличается от бруса

Мы разобрались, что такое ригель в строительстве. Но есть еще один элемент, встречающийся в перекрытиях и кровельных системах, который часто путают с ригелем, — это балки. Балки являются несущим элементом конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — балка является частью несущей конструкции. Это каркас, на который опираются балки.

Проще всего разобраться где балка а где ригель — посмотреть какая нагрузка на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому их необходимо рассчитывать, так как они должны выдерживать длительные нагрузки. Ригели являются строго горизонтальными элементами и служат для механического соединения стоек, изгибающих нагрузок не несут. Поэтому их обычно не учитывают. Закладываются типовые решения, с определенным запасом прочности.

Чем отличается прогон от балки: часто по форме, а в целом по назначению и функциям

Еще одно различие между балкой и балкой заключается в материалах и форме. Брус всегда прямоугольный или квадратный в сечении. Ригели чаще имеют более сложную форму, но могут быть квадратными или прямоугольными. Брус может быть деревянным или металлическим. Из этих материалов делают и перекладину, но она может быть и железобетонная. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки, перед вами перекладина. Других вариантов нет.

Ригель не нагружен. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от крыши

Горизонтальные деревянные и металлические элементы немного сложнее. Необходимо посмотреть, есть ли у них изгибающая нагрузка. Если нет, то это перекладина. В противном случае балка. А если элемент установлен под углом, то это именно балка.

Где применяется

Итак, балка в строительстве – это горизонтальная часть конструкции, соединяющая вертикальные или наклонные части системы:

Этот элемент присутствует практически в любой части здания. Он может иметь разную форму для выполнения разных задач. В простейших случаях это прямоугольный или квадратный брусок. В стропильных системах используются именно такие ригели. Стропильные системы собираются в основном из дерева и ригели для них также изготавливаются из этого материала. В общем, деревянные перекладины представляют собой обычный брус, края которого могут иметь форму четверти или шипа.

Какой может быть бетонная балка

Чаще всего железобетонные балки соединяют стойки каркаса здания. Они служат опорой для полов. При этом используется бетон высоких марок – от В22 до В60. Выбор зависит от этажности здания, а также от требуемой прочности конструкции. Для повышения надежности и прочности делают два армирующих пояса. Используется высокопрочная арматура. Все стандарты прописаны в ГОСТ 13015.3. Технические характеристики, типоразмеры указаны в ГОСТ 189.80-2015.

Выписка из ГОСТ 18980-2015

Формы и виды

Перемычки, служащие опорой для перекрытий, часто называют ригелем пола. Они бывают трех видов по форме: с одной и двумя полками или без полки. Те, что с одной полкой, используются по краям конструкции. На них можно положить только край одной плиты. С двумя они помещаются в центре. Перекрытие можно уложить на две полки с двух сторон.

С одной полкой (уступом) — для укладки плиты перекрытия на одну сторону. Их еще называют однополочными.
С двумя полками (двойные полки), используются для центральных проходов. Они поддерживают две плиты перекрытия с обеих сторон. Есть две модификации — для обычных постов и для колонок. Маркировка одинаковая, разные формы основания:
- на стойки и колонны для укладки плит разных типов:
  - РДР — ребристый;
  - РДП — полый;
- РКП — консольный — для опирания многопустотных плит балконов.
Полочные полки — похожи по форме на двухполочные, но очень маленькие полки. Опять же, есть разные типы плит:
- РБР — ребристый;
- РБП — пустотелая;
Просто буква «Р» — железобетонный профиль прямоугольного сечения.

Как видите, есть ригели для ребристых и пустотелых потолков. Они отличаются прочностью бетона, размерами и прочностью арматуры. Форма такая же.

Расшифровка маркировки

Маркировка содержит полную информацию о железобетонном элементе. Он состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки с помощью тире. Всего блоков может быть три:

В первом указывается тип балки, ее размеры в дециметрах. Код типа болта можно найти в абзаце выше.
Второй блок содержит информацию о типе используемой арматуры и несущей способности в килоньютонах на метр длины.
Третий — сведения об используемом бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмостойкость, химическую устойчивость и т. д.

Несколько видов железобетонных ригелей с маркировкой и размерами по стандарту

Вообще эта тема обширна, нужно иметь под рукой много таблиц, так как запомнить все кодировки непрофессионалу нереально. Рассмотрим несколько примеров — RDP 6.56-110AIV-Na.

РДП — прогон двухполочный для многопустотных плит. Размеры расшифровываются так: 6,56 — высота перекладины 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
110АИВ — стойки стальной арматуры из стали АИВ, несущая способность — 110 кН/м.
На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные балки должны иметь отверстия для строповки или подъемные проушины для подъема с помощью механизмов. Реализация изделий с ненапрягаемой арматурой возможна при прочности бетона не менее 70% в теплое время года и 85% зимой. Ригели междуэтажных перекрытий должны иметь отпускную прочность не менее 90 %. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные микротрещины толщиной не более 0,1 мм.

Способ изготовления несущей ригельной конструкции и ригельная конструкция, изготовленная по способу

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к способу изготовления несущей ригельной конструкции. Более конкретно, изобретение относится к способу изготовления несущей ригельной конструкции из тонкой пластины.

ИЗВЕСТНЫЙ ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Патент США US 3034197 раскрывает способ изготовления поперечных конструкций из рулона тонкой пластины путем вырезания удлиненных щелей в продольном направлении пластины и последующего развальцовки пластины в поперечном направлении.

Патент США. В патенте США № 3298081 описан способ изготовления поперечных конструкций, аналогичный способу, описанному в патенте США № 3298081. № 3034197, однако в этом случае нарезанные стержни изгибаются наружу от плоскости листа перед расширением в поперечном направлении.

Недостатком способов по обоим этим патентам является низкая несущая способность при использовании этих конструкций в качестве поперечных балок.

Недостатком современной технологии несущих конструкций из тонколистового материала является то, что значительная часть материала листа не используется для опорной функции. Попытки пробить световой луч к перекладине с хорошей несущей способностью означают большие материальные потери и большие затраты.

Все поперечные стальные конструкции сегодня изготавливаются сваркой или с помощью болтов. Сварка разрушает оцинковку и требует дорогостоящей последующей обработки.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В соответствии с изобретением несущая конструкция ригеля выполнена из тонкого листа на барабане, на непрерывно работающей линии с пробивными и профилегибочными машинами.

Поперечные балки обеспечивают оптимальное распределение массы материала на верхнюю и нижнюю рамы и максимально используют прочность материала.

Преимущество настоящего изобретения состоит в том, что высота новой конструкции поперечины может быть легко изменена. Большая высота балки означает лучшую несущую способность без увеличения расхода материала на конструкцию. Это улучшение по сравнению, например, с ранее известным световым пучком.

Еще одним преимуществом настоящего изобретения является то, что конструкция не требует ни сварки, ни болтовых соединений.

Еще одним преимуществом настоящего изобретения является то, что изготовление не требует последующей обработки. Это особенно верно, когда используется тонкий лист с антикоррозионной обработкой.

Другим преимуществом настоящего изобретения является то, что будет произведено очень мало отходов, а экономия материала будет высокой по сравнению с сегодняшней технологией. Затраты на материалы имеют решающее значение для экономии при производстве тонких листов, и в способе изготовления согласно настоящему изобретению можно использовать относительно тонкие листы благодаря технологии гибки для придания жесткости.

Благодаря автоматизированному способу производства и низкому использованию материалов в соответствии с настоящим изобретением может быть достигнута очень конкурентоспособная цена на продукт.

В последующем описании будут описаны три различных варианта осуществления настоящего изобретения, в результате чего производятся три различных продукта, а именно:

поперечная балка A для легких конструкций,

трапециевидная поперечная конструкция W, подходящая для балок или кровельных конструкций. , и

поперечная балка B для большей несущей способности.

В качестве исходного материала предпочтительно используется стальной лист толщиной 0,8-2,5 мм, поставляемый в рулонах.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Теперь изобретение будет описано подробно со ссылкой на прилагаемые чертежи.

РИС. 1 показана производственная линия для изготовления поперечных балок для легкой конструкции и трапециевидных поперечных балок, а также ссылки на другие чертежи, на которых представлены более подробные изображения изображенных элементов.

РИС. 2A-2B показывают различные виды пробивной станции в производственной линии согласно фиг. 1.

РИС. 3A-3D показывают различные виды участка производственной линии по фиг. 1 для изгиба пластины по дуге окружности.

РИС. 4A-4D раскрывают различные виды первой профилирующей станции в производственной линии, показанной на фиг. 1 для изготовления поперечной балки.

РИС. 5A-5F раскрывают различные виды дополнительного этапа механической обработки продукта на производственной линии, показанной на фиг. 1 для изготовления поперечной балки.

РИС. 6А-6В раскрывают различные виды первой профилирующей станции в производственной линии, показанной на ФИГ. 1 для изготовления трапециевидной ригельной конструкции.

РИС. 7А-С7 раскрывают различные виды сборки нескольких элементов фиг. 6 для изготовления трапециевидной конструкции ригеля.

РИС. 8 показана производственная линия для изготовления поперечной балки для больших опорных расстояний и приведены ссылки на другие чертежи, на которых представлены более подробные изображения изображенных элементов.

РИС. 9 раскрывает станцию штамповки в производственной линии, показанной на фиг. 8.

РИС. 10 показана первая профилирующая станция в производственной линии, показанной на фиг. 8.

РИС. 11А-11В раскрывают различные виды участка производственной линии, показанного на ФИГ. 8 для изгиба пластины по дуге окружности.

РИС. 12А-12Е показаны различные виды второй профилирующей станции в производственной линии, показанной на ФИГ. 8.

РИС. 13 показана токарная станция в производственной линии, показанной на фиг. 8.

РИС. 14А-14В раскрывают различные виды еще одной профилирующей станции в производственной линии, показанной на ФИГ. 8.

РИС. 15A-15F раскрывают различные виды дополнительной стадии производства в производственной линии, показанной на фиг. 8 для изготовления поперечной балки для больших опорных расстояний.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

РИС. 1 показан общий вид производственной линии для изготовления поперечной балки А согласно первому варианту осуществления настоящего изобретения и для изготовления трапециевидной поперечной балки W согласно второму варианту осуществления изобретения.

В первой части 20 производственной линии подающий лист подается непосредственно с намоточной катушки 1а через пробивную станцию или пробивной станок 1b, где лист перфорируется и сгибается по заданному шаблону. Из пробивной станции 1b обработанный лист подается на траекторию 24, образующую дугу окружности. С пути 24 плита подается на участок 21, предпочтительно содержащий профилегибочную машину, и далее на отделочный участок 23 для изготовления поперечной балки А в качестве конечного продукта.

Изготовление трапециевидной ригельной конструкции W начинается по аналогии с ригельной балкой А путем подачи и штамповки пластины в первой части 20 производственной линии. Затем пластина подается на станцию 22 профилирования и после этого перерабатывается в готовое изделие, которое будет описано ниже.

РИС. 2A-2B раскрывает перфоратор 1b по фиг. 1, или, более конкретно, в результате штамповки или резки и изгиба пластины на станции. Однако устройство для штамповки и гибки не показано. Это устройство может быть обычным и не является отдельной частью настоящего изобретения.

В соответствии с фиг. 2А-2В пробивной станок или аналогичный станок пробил или вырезал пять продольных полей 2а-2е пластины. В конечном изделии первое и пятое поля 2а, 2е образуют верхнюю рамку, третье поле 2с — нижнюю раму, а второе и четвертое поля 2b, 2d — промежуточные диагональные стержни. ИНЖИР. 2 показаны три отрезных стержня 30-32 во втором поле 2b и три стержня 33-35 в четвертом поле 2d. Стержень 30 изготавливается путем пробивки или вырезания на пробивной машине двух по существу параллельных продольных отверстий или прорезей 41 и 42 и двух наклонных поперечных прорезей 43 и 44. внахлест 2f, на верхнюю щель 43, с первым полем 2а, и через аналогичный нахлест 2f, на нижнюю щель 44, с третьим полем 2с. Затем края 45-48 стержней сгибают, по существу, в С-образный профиль или аналогичную форму, чтобы сделать диагональные стержни жесткими. Концы продольных прорезей 41 и 42 имеют такую форму, что нахлесты 2f приобретают подходящую форму. Предпочтительно линия, проведенная между верхней конечной точкой прорези 44 и нижней конечной точкой прорези 42, образует угол 60 градусов с продольным направлением прорези 42. Кроме того, нижний поперечный прорез 44 диагонального стержня 30 составляет верхнюю поперечную щель последующего стержня 31.

РИС. 3A-3D подробно показана траектория 24 окружности. Как показано, поля 2а, 2е и 2с плоской пластины соответственно для верхней и нижней рам изогнуты по дуге окружности на 180°. Диагональные стержни 30-35, которые являются жесткими благодаря своему С-образному профилю, продолжают, однако, оставаться в своем горизонтальном состоянии, и поэтому нахлесты 2f соединительной пластины изгибаются на 180° по линии с углом 60° в направлении верхней и нижней рамка. Сечение В-В 1:5 в середине фиг. 3 раскрывает сечение В-В в правой половине фигуры и такое же сечение на фиг. 1.

РИС. 4 показано дальнейшее прохождение листового материала через профилировочную станцию или машину 21. Две верхние половины рамы 2а, 2е и параллельные диагональные стержни 2b, 2d проходят по дуге 90° + 90° к одной плоскости. , однако с противоположным. наклон для диагональных стержней 2b и 2d соответственно. Одновременно верхние пластины рамы 2а и 2е сгибаются в L-образные профили 4с и 4b, а нижняя пластина рамы 2с — в Т-образный профиль. Участки от В-В до Е-Е соответствуют тем же участкам на фиг. 1.

РИС. 5A-5F показаны детали, сформированные на участке 23 окончательной обработки. L-образные профили 4b и 4c сложены вместе в T-образный профиль 5a. Нахлесты 5b согнуты над фланцами соседних пластин, которые зафиксированы в этом положении. На концах поперечной балки А нижняя рама 5d обращена вверх к верхней раме 5а. Этот угол поворота определяет желаемую длину луча. Поверхность точки поворота усилена пластиной 5е, которая привинчена или прикручена к верхней и нижней раме. В результате получится статически устойчивая перекладина А.

Начало производственной линии для изготовления трапециевидной поперечной конструкции W в соответствии со вторым вариантом осуществления изобретения включает ту же часть 20 производственной линии, что и для поперечной балки А в первом варианте осуществления, показанном на фиг. 1-3.

По круговой траектории 24 листовой материал подается на профилировочную станцию 22 согласно фиг. 1, при этом фиг. 6 показана входная секция H-H и выходная секция I-I для листового материала. На этой профилировочной станции нижняя рама 6а и две половины верхней рамы 6b, 6с сгибаются в U-образные профили 6f, 6g, 6h с диагональными стержнями 6d, 6е, имеющими наклон около 60°. Таким образом, образуется трапециевидное поперечное сечение, в котором наклон диагональных стержней 6d и 6e является противоположным по отношению к рамам 6f, 6h, 6g. Множество таких элементов можно собрать, скрепив болтами или винтами верхние рамы, как показано на фиг. 7А-7С, образуя устойчивую ригельную конструкцию W. Усилия в поперечном направлении конструкции передаются на устойчивые точки крепления или стабилизируются ригельным или дисковым материалом 7а, закрепленным на верхних шпангоутах.

РИС. 8 показан общий вид производственной линии для изготовления поперечной балки В для больших опорных расстояний в соответствии с третьим вариантом осуществления изобретения. Непосредственно с моталки 1а лист через комбинированный пробивно-гибочный участок 1b подается на профилировочный участок 61, далее на участок 62 гибки листа по дуге окружности и далее на другой профилирующий участок 63. на этой станции лист подается на токарную станцию 64, затем на следующую профилировочную станцию 65, а затем на станцию для дальнейшей механической обработки для получения конечного продукта В.

РИС. 9 подробно раскрывает результат операций пробивки и гибки, выполненных на станции пробивки 1b в

. На фиг. 8 Пробивной станок пробивает или вырезает продольные прорези 75 и 76, которые делят лист на три продольных поля 9а, 9b, 9с. Поля 9а и 9b образуют верхнюю и нижнюю рамки, тогда как поле 9с образует диагональные полосы, из которых на фигуре показаны первая полоса 71 и вторая полоса 72. По существу поперечная щель 77 отделяет стержни 71 и 72 друг от друга. Каждый стержень имеет неразрывное соединение пластин с соседними полями пластин через верхний и нижний нахлест 9k, равному количеству заходов 2f на фиг. 2. Боковые фланцы 9d короткого стержня и ряд вспомогательных нахлестов 9e-9i согнуты под соответствующим углом, как показано на фиг. 9-11 и фиг. 15.

РИС. 10 показан результат прохождения листового материала через профилегибочную машину 61. Диагональные стержни изгибаются в квадратный С-образный профиль 10а одновременно с поворотом пластинчатых полей 9а и 9b примерно на 90° в двух параллельных плоскостях.

РИС. 11А-11В показывают подачу пластины по практически круговой траектории 62, см. ФИГ. 8, так что угол между падающей линией и исходящей линией составляет около 60°. Диагональные стержни 71, 72, которые являются жесткими из-за их трубчатого поперечного сечения, следуют первоначальному направлению линии. Соединительная пластина внахлест 9k изогнут на 60°. Концевые накладки 9i загибаются над нахлестом 11а, чтобы зафиксировать диагональные стержни в этом положении.

РИС. 12А-12Е показан путь листового материала в новом направлении через вторую профилегибочную станцию 63.
