Масса блоков: Масса строительных блоков — Справочник массы

Размеры и вес фундаментных блоков — статья

Статьи

Категории

13 12 2020, 00:00

Оглавление

1. Размеры фундаментных блоков
2. Длина
3. Ширина
4. Высота
5. Вес фундаментных блоков.

В данном обзоре мы расскажем о главных технических характеристиках фундаментных блоков ФБС – размерах и массе.

Длина фундаментных блоков, согласно ГСН (Государственным строительным нормам), бывает трех значений

1. 90см
2. 120см
3. 240см

Ширина фундаментных блоков, также согласно ГОСТ, имеет 4 стандартных значения:

1. 30см
2. 40см
3. 50см
4. 60см

Высота фундаментных блоков, выпускаемых заводами Украины, имеет следующий стандартный размер: 60см (0,6м). Очень редко можно найти фундаментные блоки высотой 30см. По индивидуальным заказам возможно изменение высоты как в большую, так и в меньшую сторону, однако стандартной высотой является именно 60см.

Имея 3 длины, 4 ширины, и одну высоту, представим все стандартные размеры фундаментных блоков в следующей таблице:

Вес блоков ФБС напрямую зависит от их размеров. Учитывая то, что стандартный блок ФБС изготавливается из тяжелого бетона М100 и выше, а также зная удельный вес данной марки бетона, покажем вес фундаментных блоков в следующей таблице:

Наименование	Длина, см	Ширина, см	Высота, см	Объем блока, м3	Удельный вес бетона, кг/м3	Масса фундаметного блока, кг	Вес фундаметного блока, т	Вес блока ФБС по ГСН, т
ФБС 9.3.6	90	30	60	0,162	2200	356,4	0,356	0,35
ФБС 9. 4.6	90	40	60	0,216	2200	475,2	0,475	0,468
ФБС 9.5.6	90	50	60	0,27	2200	594	0,594	0,586
ФБС 9.6.6	90	60	60	0,324	2200	712,8	0,713	0,705
ФБС 12.3.6	120	30	60	0,216	2200	475,2	0,475	0,49
ФБС 12.4.6	120	40	60	0,288	2200	633,6	0,634	0,636
ФБС 12. 5.6	120	50	60	0,36	2200	792	0,792	0,795
ФБС 12.6.6	120	60	60	0,432	2200	950,4	0,95	0,955
ФБС 24.3.6	240	30	60	0,432	2200	950,4	0,95	0,975
ФБС 24.4.6	240	40	60	0,576	2200	1267,2	1,267	1,305
ФБС 24.5.6	240	50	60	0,72	2200	1584	1,584	1,63
ФБС 24. 6.6	240	60	60	0,864	2200	1900,8	1,901	1,95

Посчитать размер и вес фундаментного блока достаточно просто. Из его названия мы можем сразу увидеть его размеры, а воспользовавшись несложной формулой, получим также вес блока ФБС.

Расшифруем следующий фундаментный блок: ФБС 24.5.6.

Размер данного блока составляет 2400x500x600мм. Вычислим объем данного блока в кубических метрах. Для этого есть простейшая формула из геометрии средней школы: нужно умножить длину на высоту и на ширину. Обращаем внимание, что все вышеуказанные значения нужно перевести в метры, дабы избежать ошибки в разрядности. В данном случае получается следующий пример: 2.4*0.5*0.6 = 0,72м3.

Теперь, зная объем одного блока, а также зная удельный вес (плотность) готового высохшего бетона, а имеено 2200кг, очень просто определить вес фундаментного блока в данном случае:

0,72*2200=1584кг

Таким простым образом можно рассчитать массу любого готового изделия из бетона, а не только вес фундаментного блока. Важно лишь помнить, что данный расчет можно применить только к полнотелому изделию из тяжелого бетона.

Статьи

Оцените статью:

(0.0)

ФБС 24.4.6Т фундаментный блок

Артикул:
31959

0,00 грн

949,20 грн

ФБС 24.5.6Т фундаментный блок

Артикул:
31962

0,00 грн

1 183,20 грн

ФБС 24.6.6Т фундаментный блок

Артикул:
31966

0,00 грн

1 423,20 грн

Вес блоков ФБС | Фундамент для Дома

Железобетонные изделия повсеместно применяются в современном строительстве. Их используют для укладки фундамента и возведения стен. Самое главное достоинство ФБС блоков в том, что на объект строительства их доставляют уже изготовленными секциями, а это экономит время, поскольку не требуется ждать затвердевания.
Хоть вес блоков ФБС значительный, существует специальная строительная автотехника, которая транспортирует материалы на стройку.

Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.

Вес фундаментных блоков ФБС и свойства зависят от типа изделия.

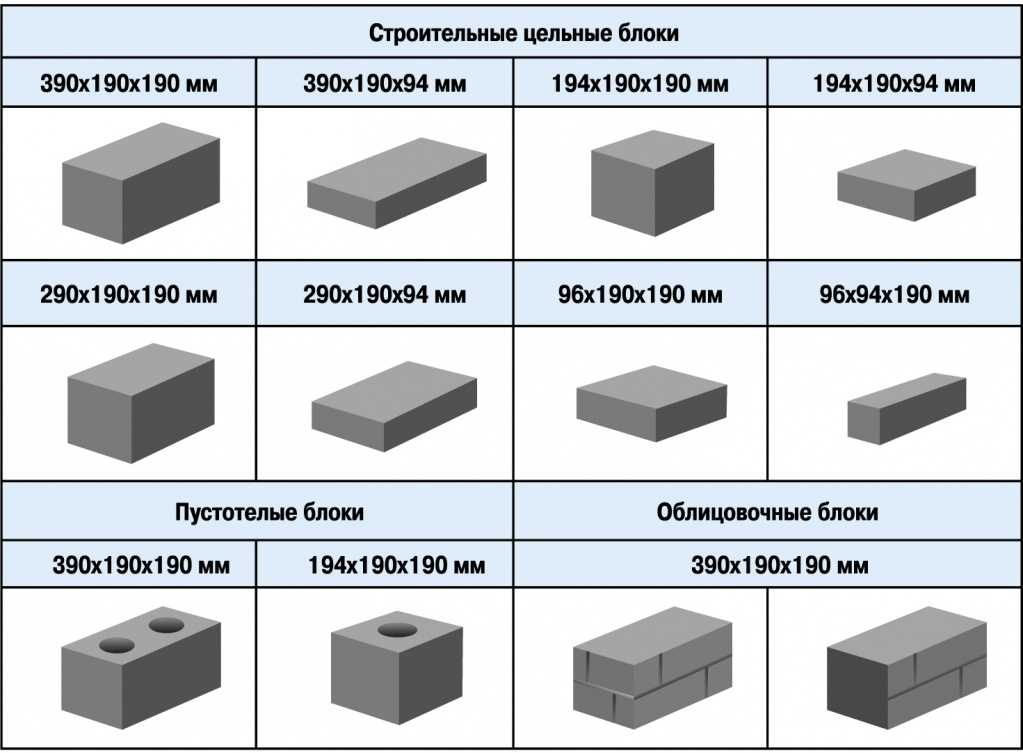

Основные типы бетонных блоков и их вес

Фундаментные блоки различают по форме и конструкции. Они бывают:

• Сплошные;
• Пустотные;
• Сплошные с вырезом.

Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.

Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.

Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.

Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.

Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.

На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).

Зависимость веса ФБС блоков от размеров

Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:

• Аббревиатура: ФБС;
• Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
• Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.

Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.

Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.

ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.

В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.

Зачем необходимо знать массу ФБС блоков

Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.

Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.

И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.

Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект.

Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.
