Железобетонный прогон: виды, маркировка, габариты и применение

виды, маркировка, габариты и применение

Бетон / Изделия / Изделия для зданий и архитектуры /

Содержание

• 1 Определение
• 2 Назначение
• 3 Виды
  • 3.1 Таврового сечения
  • 3.2 Прямоугольного сечения
• 4 Маркировка
• 5 Габариты
• 6 Область применения
• 7 Заключение

Прочность строительных конструкций помогают обеспечить железобетонные изделия. Их формы, размеры разнообразны. Одни производят прямо на строительной площадке, другие подготавливают на производстве. Ни одно строительство не обходится без железобетонных прогонов.

Определение

Внешний вид, структура прогона почти не отличается от железобетонного столба. Внешне они выглядят, как застывший бетонный раствор с металлическим каркасом внутри. В чем отличие прогонов? Отличаются конструкции большой массой, длинной и усиленной прочностью. Производство конструкций не поставлено на поток, их выпуск связан с необходимостью элемента выдерживать определенную нагрузку.

Вернуться к оглавлению

Назначение

Прогоны железобетонные применяются в строительстве с целью решения важной задачи. К примеру, ни одни проем нельзя сделать без применения прогона. Только после его установки крепятся плиты перекрытий. А армированные изделия, выполненные под воздействием термической обработки, выдерживают большие нагрузки. Применяются в строительстве общественных, промышленных зданий с кирпичными и железобетонными стенами. Чаще всего используются в сооружении проемов, опор на которые крепятся плиты перекрытий.

Установка прогона: а) вид опоры на стене; б) на столбе; 1. железобетонная подушка; 2. прогоны.

Железобетонные прогоны подготавливают исключительно промышленным способом, согласно государственным нормам строительства. Для их производства используют только тяжелый бетон, чаще М200 и М300, с применением арматуры для армирования. Использование конструкций в благоприятных условиях увеличивает срок службы зданий.

Вернуться к оглавлению

Виды

Железобетонный прогон подразделяют на виды, которые формируются согласно форме изделия и марки бетона. Прогонам присвоены следующие типы

Вернуться к оглавлению

Таврового сечения

При производстве используются швелера и двутавры. Подразделяется данный тип на два вида:

• В первую группу входят изделия с расположенным перпендикулярно ребру прогона металлом. Они подходят при строительстве зданий, которые имеют примерно 25% наклона кровли. 1ПР стержневой каркас, 2ПР предварительно создано напряжение, 3ПР используется при уклоне кровли не более 5% – разновидности первой группы.
• Во вторую группу включены изделия, выдерживающие угол наклона крыши 25%. В нее входят изделия 4ПР напряженная и 5ПР искусственно созданным напряжением.

Данные конструкции могут использоваться для неотапливаемого помещения. Применяются в температурном режиме от – 40 до 50 градусов и воздействии газа. Характерной особенностью является возможность применять изделия при строительстве сооружений в опасных, сейсмически активных зонах.

Отличием является наличие специальных отверстий, продевая в которые захватные устройства, облегчается подъем и монтаж элементов. Элементы с тавровым сечение подходят для строительства зданий:

• неотапливаемые с кровлей из примеси цемента и асбестовых волокон;
• отапливаемые с облегченными перекрытиями;
• отапливаемые с цементной кровлей.

Вернуться к оглавлению

Прямоугольного сечения

Данный вид прогона имеет двутавровое разделение. Прямоугольное сечение прогонов может быть сплошным и решетчатым. Решетчатый вид легче, шаг размещения изделий 6 метров, поэтому его используют в строительстве гораздо чаще. Для производства сплошного вида применяют гнутые швелера. Изделия с прямоугольным сечением имеют тонкие стенки, но отличную высоту. Прочность изделиям обеспечивают специально созданные крепления отгибы.

Вернуться к оглавлению

Маркировка

Пример маркировки прогонов.

К изготовлению строительных конструкций подходят с соблюдением государственных стандартов и технологий. Получить максимальную информацию о продукции можно, изучив серию товара. Неопытный строитель не сможет получить полную информацию по маркировке без знаний. Стоит ориентироваться на данные расшифровок.

Для удобства в использовании применяется специальная классификация буквами и цифрами. В них зашифрована информация о длине, высоте, ширине, опорной нагрузке. В первых буквах зашифрована информация о серии прогона:

• П – цельное изделие.
• ПР – наличие бортика, расположенного параллельно или под углом к оси элемента.
• ПРГ – прямоугольное сечение.

Вторая группа знаков содержит в себе информацию о нагрузке и типе арматуры. Третьи знаки говорят о специфическом назначении материала, включая особенности использования бетонного состава.

Например: ПРГ 28-1-3-4т. ПРГ – прямоугольное сечение. Следующая серия цифр обозначает размеры конструкции: 2800 длинна в мм, 100 мм ширина, 300 мм высота. В показателе 4т указана возможность выдерживать нагрузку в 4 тонны на один метр.

Вернуться к оглавлению

Габариты

Прогоны железобетонные характеризуются определенными размерами. Специальные цифры заложены в следующем диапазоне (мм):

• высота до 2780;
• ширина не более 400;
• длинна до 500;
• вес от 150 кг до 1,5 т.

Вернуться к оглавлению

Область применения

Широкое применение прогоны обрели в области строительства административных зданий, промышленного строительства и жилых комплексов. Технические данные прогонов выбираются, согласно особенностям монтажа и дальнейших условий эксплуатации. Все данные тщательно фиксируются в расчетной документации.

Область применения широка:

• основание для плит перекрытия;
• в качестве упора;
• усиление опор, укрепление строительной конструкции;
• основное связующее между зданиями в административных комплексах.

Один строитель не справится с монтажной работой. Потребуется привлечение нескольких специалистов и техники.

Вернуться к оглавлению

Заключение

Железобетонные прогоны – ключевой момент в строительстве проемов, укреплений зданий. Они гарантируют прочность, надежность зданиям, независимо от дальнейшей эксплуатации. А при строительстве, где нет возможности ставить дополнительные опоры, применение прогонов – единственный надежный вариант.

Профессиональные мастера  разбираются в маркировке и знают способы применения. Главное, чтобы при производстве не нарушалась технология и использовались качественные материалы.

виды ПРГ, применение, размеры и цены

Автор Георгий Русиев На чтение 4 мин Просмотров 341 Опубликовано 05.02.2015

В строительной сфере применяют различные виды ж/б изделий, которые обеспечивают прочность всей конструкции. Многие из них, например, некоторые типы плит перекрытий, сваи, кольца и ряд других могут сооружаться непосредственно на стройплощадке. Изготовление же прогонов железобетонных возможно только промышленным способом и исключительно с применением бетонов «тяжелых». Как правило, М200 или М300.

Оглавление:

1. Габариты и вес
2. Виды прогонов
3. Где применяются
4. Цены

По своей структуре данные стройматериалы мало чем отличаются от ж/б столбов – и у тех, и у других она одинакова. По сути, это конструкция, состоящая из арматурного каркаса и застывшего бетонного раствора. Но все-таки что такое прогоны железобетонные? Их особенность в том, что они характеризуются большей массой, длиной и повышенной прочностью на излом, поэтому и используются в качестве опор при монтаже (укладке) других конструктивных элементов, к примеру, плит. Причем их изготовление не просто поставлено «на поток» – технология предусматривает выпуск изделий под строго определенную нагрузку.

Маркировка

Для спецификации продукции применяются буквенные и численные обозначения, которые подразделяются на группы.

Первая. Несет информацию о типе прогона и его габаритах. Все линейные размеры округляются до «дм».

• П – монолитный.
• ПР – наличие «полки», параллельной продольной оси изделия или под углом к ней («косая»).
• ПРГ – с прямоугольным профилем.

Пример обозначения прогона ПРГ с размерами 2 200 х 120 х 300 – ПРГ 22.1.3. Но это характерно для техдокументации, так как продаются изделия с указанием в прайс-листах габаритов в «мм».

Вторая. Характеризует класс арматуры и расчетную нагрузку (т/м).

Третья. Сведения о специфике прогона, в том числе, особенностях использованного бетона.

• Н – проницаемость нормальная.
• П – пониженная.

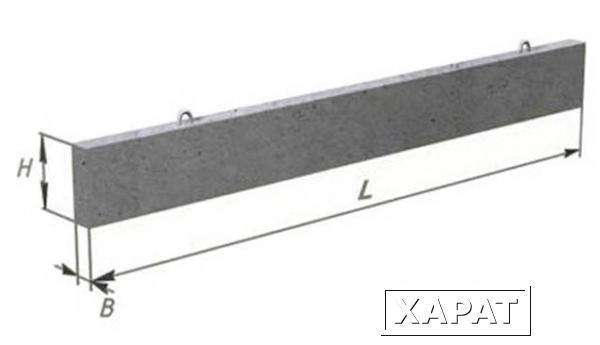

Габариты

Каждая марка таких длинномерных балок характеризуется своими линейными размерами, которые варьируются в диапазонах (в «см»):

• по длине – 278 и более;
• по ширине – до 40;
• по высоте – до 50.

Вес – от 150 кг до 1,5 т.

Разновидности продукции

1. Прогоны железобетонные прямоугольного сечения.

Особенностью является то, что их монтаж сопровождается дополнительными мероприятиями. Дело в том, что у некоторых типов прогонов разница в сторонах прямоугольника профиля довольно существенная, поэтому надежность их крепления по месту укладки может резко снижаться. Для надежной фиксации используются специальные элементы, называемые «отгибами».

Такие длинномерные балки выпускаются с сечением сплошным или решетчатым. Последнее исполнение отличается меньшим весом, поэтому более универсально в применении (но укладка производится с интервалом, не превышающим 6 м). А вот, к примеру, продукция марки ПР встречается значительно реже.

2. Прогоны таврового сечения.

Наиболее часто используемый материал. Отлично подходят для монтажа и эксплуатации в сейсмоопасных регионах (до 7 баллов), в условиях низких температур (до -50 °C). Подходят как для отапливаемых, так и не отапливаемых строений, отличаются устойчивостью перед агрессивными средами.

• 1ПР – с арматурой ненапрягаемой.
• 2ПР – с напрягаемой.
• 3ПР – то же, но для конструкций с крутизной от 5 % и менее.
• 4ПР и 5ПР – с диагональными «полками». Применяются для уклонов не более 25 %.

Все прогоны имеют специальные отверстия (50 мм) для крепления строп при необходимости перемещения изделий.

Применение прогонов

Марка прогонов железобетонных сборных выбирается в зависимости от специфики монтажа и условий последующей эксплуатации. Все исходные данные отображаются в проектной документации. Они используются для различных целей:

• как основа для укладки плит перекрытий;
• при обустройстве различных проемов в качестве верхнего горизонтального «упора»;
• для усиления стропильных систем, ферм, технологических ниш, а также в ряде других случаев, когда необходимо укрепить возводимую конструкцию.

Монтаж прогонов выполняется силами нескольких рабочих (3 – 4).

Ценообразование

Стоимость в основном определяется линейными размерами и маркой использованного бетона. При ее расчете учитывается также специфика арматуры и особые свойства изделий. Ассортимент продукции огромный, поэтому при необходимости купить прогоны строительные нужно ориентироваться на примерный диапазон цен от 1 860 до 11 250 руб/шт.

Чтобы иметь более детальное представление о стоимости прогонов, достаточно ознакомиться с данными на некоторые разновидности продукции:

Подробную информацию по всему ассортименту выпускаемых в России стройматериалов данного типа можно найти в ГОСТ № 26992/1986 г.

Руководство по проектированию железобетонной плиты

🕑 Время чтения: 1 минута

Содержание:

• Основы железобетонной плиты.
• 4. Арматурное покрытие
• 5. Процедура расчета бетонной плиты
• Расчет сплошной плиты

Основы расчета железобетонной плиты

Плиты обычно проектируются исходя из предположения, что они состоят из нескольких балок шириной «один метр».

1. Эффективный пролет плиты

Эффективный пролет свободно опертой плиты принимается меньшим из следующих значений:

1. Расстояние между центрами подшипников,
2. Пролет в свету плюс эффективная глубина

2. Толщина плиты

В следующей таблице приведены максимальные значения отношения пролета к глубине.

3. Армирование плиты

Минимальная арматура в любом направлении должна составлять 0,15% от общей площади поперечного сечения. Основная арматура, рассчитанная на максимальный изгибающий момент, должна составлять не менее 0,15 % общей площади сечения. Шаг основных стержней не должен превышать:

1. Тройная эффективная глубина плиты и
2. 45 см.

Распределительные стержни проходят под прямым углом к ​​основной арматуре и шаг не должен превышать

1. Пятикратная эффективная глубина плиты и
2. 45 см.

Диаметр основных стержней может быть от 8 мм до 14 мм. для распределительных стержней обычно используется сталь 6 мм или 8 мм.

4. Усиление  Крышка

Минимальное покрытие снаружи основных стержней должно быть не менее следующего:

1. 15 мм и
2. Диаметр основного стержня.

5.

Процедура расчета бетонной плиты

Этапы проектирования плиты

1. Предполагая подходящие опоры (не менее 10 см), найдите пролет плиты между центрами опор.
2. Допустим толщина плиты (4 см на метр пролета).
3. Найдите эффективный пролет, который меньше (i) расстояния между центрами подшипников и (ii) чистого пролета и эффективной глубины.
4. Найдите постоянную нагрузку и динамическую нагрузку на квадратный метр плиты.
5. Определите максимальный изгибающий момент для полосы плиты шириной один метр.

Максимальный изгибающий момент на метр ширины плиты,
Где w = общая интенсивность нагрузки на квадратный метр плиты.

1. Приравнять уравновешенный момент сопротивления к максимальному изгибающему моменту

Найдите эффективную глубину «d» из приведенного выше уравнения.

1. Расчет основной арматуры на метр ширины

Для бетона М15 плечо рычага = 0,87 d
Расстояние между полосами =

Расчет сплошной плиты

Предположим, что плита поддерживается на концах, а также в промежуточных точках на балках, максимальные моменты провисания и деформации, которым плита подвергается из-за равномерно распределенной нагрузки, можно рассчитать следующим образом:
Пусть = интенсивность постоянной нагрузки на квадратный метр
= интенсивность временной нагрузки на квадратный метр.
Изгибающий момент от постоянной нагрузки и динамической нагрузки можно принять следующим образом (ИС: 456 – 2000)

Все, что вам нужно знать

128shares

• Share
• Штифт

Изготовление бетонных фундаментов для любой конструкции может быть пугающим для обычного домашнего мастера. В конце концов, смешивание и заливка бетона — это большая и грязная работа, и если вы ее испортите, довольно сложно просто убрать и переделать. Один из главных вопросов, который возникает у людей перед заливкой, — как вставить арматуру в бетонный фундамент.

Использование арматуры в бетонных основаниях сделает их более прочными и менее устойчивыми к смещению из-за температуры и влажности. Бетон является предпочтительным строительным материалом для фундаментов из-за его прочности на сжатие. Однако он не прочен, когда подвергается силам притяжения, например, сдвигу земли. Бетон, армированный арматурой, помогает свести на нет воздействие этих сил.

Есть некоторые проекты, для которых вы будете использовать бетон, для которых просто не требуется арматура, например, установка столба забора или заполнение формы для баскетбольной сетки. Фундаменты — это тот случай, когда вам нужна арматура, поскольку фундаменты будут поддерживать конструкцию, которую вы хотите сделать максимально стабильной на протяжении всего срока службы этой конструкции.

В этой статье мы рассмотрим все, что вам нужно знать об армировании бетона арматурой. Мы коснемся типов арматуры, которую вы можете вставить в свой бетон, а также методов, лучших практик и других аксессуаров, которые могут вам пригодиться, когда придет время заливать бетонные основания.

Быстрая навигация

• Что такое арматура?
• Типы арматуры
• Нужна ли вам арматура в бетонных основаниях?
• Арматура в фундаментах Код Требования
• Нужна ли арматура в опорах настила?
• Размещение арматуры в бетонном фундаменте
• Какой размер арматуры для фундамента?
• Шаг арматуры
• Калькулятор арматуры: сколько арматуры мне нужно?
• Как связать арматуру
• Как установить арматуру в фундамент
  • Инструменты необходимы
  • Решите, какой тип опоры для установки
  • Планируйте ваши материалы
  • Dig и создайте свои формы
  • Поместите свою арматуру
  • .
  • Нужна ли арматура в сонотрубках
  • Как установить вертикальную арматуру в фундаментах
  • Заключение

  Что такое арматура?

  Арматура — сокращение от «арматурный стержень». Арматура чаще всего встречается в виде стального стержня или стальной сетки, вставленной в бетон для увеличения его прочности на растяжение. Эта сталь получает название «армирующая» при использовании в сочетании с бетоном для уменьшения растрескивания и смещения.

  Типы арматурных стержней

  Существует множество различных типов арматурных стержней, и вы можете найти множество различных форм и форм, подходящих для различных типов бетонных форм. Арматура в виде крюков или хомутов часто используется в различных типах фундаментов. Стальная сетка — это разновидность арматуры, которая напоминает забор и укрепляет бетонный пол.

  Помимо формы арматурного стержня, вы можете приобрести множество различных версий с различными покрытиями. Во-первых, вы можете приобрести как гладкую, так и «деформированную» арматуру. Гладкий не идеален для армирования бетона, так как он плохо сцепляется с материалом и может «скользить». Большинство арматурных стержней, которые вы увидите, имеют углубления или ребра, что идеально подходит для бетона.

  Вы также найдете арматуру с различными покрытиями. Арматура с эпоксидным покрытием имеет зеленый цвет и обладает высокой устойчивостью к коррозии. Однако само эпоксидное покрытие не прочное и легко царапается, что снижает его эффективность.

  Также есть оцинкованная арматура и арматура из нержавеющей стали. Оцинкованная сталь чрезвычайно долговечна, а нержавеющая сталь еще более долговечна, хотя обе они стоят значительно дороже, чем стандартная арматура, причем нержавеющая сталь является самой дорогой.

  Наконец, есть арматура разных размеров. Размер определяется диаметром стержня, а размер арматуры нумеруется с шагом ⅛”. Таким образом, арматурный стержень №2 имеет диаметр ⅛” + ⅛” = ¼”. Арматурный стержень № 3 имеет диаметр ⅜ дюйма, № 4 — диаметр ½ дюйма и так далее.

  Вы обнаружите, что арматурные стержни размеров № 3, № 4 и № 5 чаще всего можно найти в магазинах для дома и использовать в фундаментах домов и других бытовых построек.

  Вам нужна арматура в бетонных фундаментах?

  Включение арматуры в бетонный фундамент означает, что вы можете снизить риск толкания и разрыва бетона – растрескивания – под действием сил грунта. Зная это, рекомендуется использовать арматуру в фундаментах любой конструкции. Однако во многих случаях это не требуется.

  Армирование бетона не устраняет трещины. Это, однако, уменьшит растрескивание и подвижность фундамента в целом. При правильном размещении он может противостоять боковым силам, которые в противном случае привели бы к образованию трещин и проникновению влаги в неармированное основание.

  Используйте арматуру в бетоне при заливке фундамента дома или гаража, а также в бетонных плитах, которые будут поддерживать дом, сарай, гараж или другую надворную постройку, если вы хотите сохранить структурную прочность. Армирование арматурой в бетонных сваях, удерживающих настилы и другие подобные конструкции, также является хорошей идеей.

  Арматура в фундаменте Требования Кодекса

  Только фундаменты в определенных сейсмических районах должны иметь арматуру в фундаменте, согласно IRC. Если вы живете в этих районах, рассчитывайте разместить вертикальную арматуру — обычно № 4 — как минимум на 48 дюймов по центру по всему основанию. Горизонтальная арматура будет проходить вверху и внизу фундамента и каменной или бетонной стены, также № 4, за некоторыми исключениями.

  Что такое сейсмоопасный район? Проще говоря, это область, которая с большей вероятностью будет испытывать движение грунта из-за сейсмической активности. В США большая часть западной половины страны находится в сейсмической зоне, наряду с некоторыми местами на Среднем Западе и несколькими на восточном побережье.

  Для плит на уровне земли с перевернутыми фундаментами требуется горизонтальный стержень № 4, проходящий не менее чем в 3 дюймах от нижней и верхней части фундамента, или только один горизонтальный стержень № 5 посередине перевернутого фундамента. Арматурный стержень №3 с загнутыми концами используется для вертикального размещения с минимальным расстоянием 48 дюймов по центру.

  Если на вашем фундаменте находится бетонная или каменная стена, вам понадобится горизонтальный стержень № 4 в пределах 12 дюймов от верхней части стены и стержень № 4 не ближе 3 дюймов от нижней части стены. опора. Этот стержень будет зацеплен, а загнутый конец будет выступать в основание внизу. Стержни № 4 должны располагаться вертикально на расстоянии 48 дюймов от центра или меньше и должны быть не менее 18 дюймов в стене.

  Нужна ли арматура в опорах палубы?

  Арматура обязательна в палубных опорах только в некоторых юрисдикциях. Обычный минимальный диаметр для опор палубы составляет 12 дюймов, но только в некоторых местах требуется арматура № 3 — или 10 мм в Канаде — в центре опоры, не ближе 1 ½ дюйма от поверхности на каждом конце.

  Как правило, чем дальше на север вы идете, тем больше вероятность того, что местный кодекс предписывает вам использовать арматуру для опоры палубы. Например, во многих канадских муниципалитетах требуется арматура в опорах палубы, но только немного южнее. В Нью-Йорке не требуется арматура в опорах палубы.

  Размещение арматурных стержней в бетонных основаниях

  Арматурные стержни нельзя размещать на краю – близко к поверхности бетона. В противном случае сталь подвергается риску коррозии, что приведет к разрушению бетона по мере его распада и преждевременному растрескиванию.

  Фундаменты, залитые ниже уровня земли, с каменными стенами наверху, как правило, имеют два ряда горизонтальной арматуры № 4, один на 3 дюйма сверху, а другой на 3 дюйма снизу. Ближе к краю не допускается. Допускается использование пластиковых или бетонных прокладок, чтобы арматура не касалась земли при заливке.

  Если поверх фундамента находится залитая бетонная или каменная стена, вам понадобится вертикальный стержень № 3 или выше с расстоянием не менее 48 дюймов по центру. Эти стержни имеют крюки внизу, идущие в боковом направлении к краю фундамента. Они должны выступать не менее чем на 18 дюймов от основания, хотя рекомендуется размещать их выше.

  Стены из литого бетона или кирпичной кладки также нуждаются в горизонтальной арматуре, № 4, по крайней мере, не менее чем в 12 дюймах от верха стены. Когда арматурные стержни пересекаются друг с другом, они связываются стальной проволокой калибра 16, которая подвергается отжигу, что означает, что она была нагрета, чтобы с ней было легче манипулировать.

  Схема арматурных стержней фундамента полезна при заливке фундамента, а код IRC содержит много полезных изображений в разделе 403.1.3, которые более подробно относятся к арматуре фундамента. Имейте в виду, что минимальное использование арматуры — это просто минимальное использование, и вы найдете схемы, в которых используется гораздо больше арматуры, чем указано в IRC, что является обычным явлением, поскольку многие фундаменты домов перестроены.

  Какой размер арматуры для фундаментов?

  Для большинства фундаментов домов и гаражей используется арматурный стержень №4 или диаметром ½ дюйма. Больший размер также приемлем, хотя могут потребоваться корректировки, чтобы обеспечить надлежащее покрытие. Если вы живете в Канаде, то это арматура № 13 — 13 мм.

  Для фундаментов настила, требующих арматуры, потребуется арматура № 3 или 10 мм. Обычно он проходит вертикально через центр фундамента. Так как эти фундаменты будут постоянно подвергаться прямому контакту с землей, важно убедиться, что вертикальная арматура находится на расстоянии не менее 3 дюймов от верха и 3 дюймов от низа фундамента.

  Расстояние между арматурными стержнями

  Для использования в жилых домах расстояние зависит от типа вашего фундамента. Для фундаментов, заливаемых перед плитой, требуются два горизонтальных отрезка арматуры № 4 — один на 3 дюйма сверху, а другой — на 3 дюйма снизу. Вам также понадобятся вертикальные крюки для арматуры, выступающие не менее чем на 6 дюймов в основание и не менее чем на 18 дюймов каждые 48 дюймов или меньше.

  Если фундамент заливается одновременно с плитой, вам необходимо сначала убедиться, что периметр «плиты» на самом деле представляет собой фундамент — глубиной не менее 12 дюймов. Для этого типа фундамента, называемого монолитным, вам понадобятся только горизонтальные прогоны, подобные упомянутым выше.

  В зависимости от типа вашей стены вам может понадобиться вертикальная арматура, если вы не кладете сверху древесину, например, плиту на уклоне для сарая.

  Фундаменты ниже уровня земли, над которыми будут каменные (блочные) стены, требуют арматуры № 4 с крюками, расположенными вертикально на расстоянии не более 48 дюймов от центра. Они должны входить в основание не менее чем на 6 дюймов (загнутый конец) и выступать не менее чем на 14 дюймов в каменные стены.

  Наконец, для фундаментов с более узкими стенками наверху, например, из литого бетона толщиной 5 дюймов или менее, указанное выше расстояние для вертикальной арматуры уменьшится до 24 дюймов в центре, максимум. Чем тоньше стена, тем больше армирования вам нужно добавить к основанию, которое будет соединяться со стенами.

  Калькулятор арматуры: сколько арматуры мне нужно?

  Если вы не знаете, сколько арматуры вам понадобится, вам может пригодиться калькулятор арматуры. Версия, указанная здесь, полезна, поскольку в ней есть диаграмма, на которой указаны размеры для вашего расстояния между арматурными стержнями, хотя она не обеспечивает ввод цены, поэтому вам нужно будет узнать свои цены у местного поставщика и сделать эти расчеты самостоятельно.

  Допустим, вам нужен сарай размером 10×10, в котором будут храниться потенциально очень тяжелые предметы. Вы будете заливать плиту толщиной 6 дюймов, чтобы ваш арматурный стержень находился на расстоянии 3 дюймов от каждого края. Если вы хотите, чтобы арматурный стержень располагался в виде сетки с интервалом примерно 12 дюймов, вам сначала необходимо учесть тот факт, что каждый кусок арматурного стержня должен находиться на расстоянии 3 дюймов от всех краев.

  В этом случае длина каждой части должна быть 9 футов 6 дюймов – вычтите 3 дюйма с каждого конца. Если вы начнете с одного конца, в 3 дюймах от конца, вы поймете, что вам нужно 11 отрезков в одном направлении и 11 отрезков в другом — все одинаковой длины. Арматура поставляется в отрезках по 20 футов, поэтому вы можете приобрести 11 штук и отрезать каждую по размеру с помощью циркулярной пилы.

  Как связать арматурный стержень

  Арматурный стержень в виде сетки и горизонтальный стержень, который пересекается с вертикальным элементом, должны быть связаны вместе стальной проволокой 16 калибра. Любой магазин, который продает арматуру, будет продавать арматурные стяжки. Для среднего мастера должно быть достаточно одной катушки арматурных стяжек, и это очень дешево.

  Чтобы связать арматурный стержень, который пересекается в виде сетки:

  1. Используйте седловую стяжку.
  2. Удерживая любой конец проволоки, поместите его над первым куском арматуры — держите так, чтобы оба конца были одинаковой длины.
  3. Проденьте оба конца под перпендикулярную часть арматурного стержня внизу с обеих сторон.

  Наконец, наденьте оба конца на оригинальную деталь с другой стороны перпендикулярной арматуры и скрутите плоскогубцами.

  Как установить арматуру в фундамент

  После того, как вы определили необходимое количество арматуры и место ее размещения, установка становится довольно простой. Вам понадобятся некоторые специальные инструменты и дополнительная рука, так как связывание всех пересечений арматурной сетки может быть довольно утомительным.

  Необходимые инструменты

  • Плоскогубцы
  • Распорки: пластиковые или сборные железобетонные
  • Циркулярная пила с твердосплавным наконечником по металлу или кусачки для болтов

  Решите, какой тип фундамента установить

  Наиболее важным шагом является определение типа фундамента. Плиты на уровне для навесов, вероятно, будут достаточными с традиционной плитой толщиной 3 ½ дюйма и без дополнительной глубины для фундаментов. Если вы планируете парковать классический автомобиль или хранить мешки с бетоном, вы можете выбрать плиту с перевернутыми опорами или просто более толстую плиту.

  В любом случае, это самая важная часть вашей работы, и если это касается дома, инженер и городской рабочий внесут соответствующие поправки в ваши планы, если вы допустили ошибку в своих планах фундамента.

  Планирование материалов

  Рассчитайте материалы для фундамента с помощью калькулятора арматуры, ссылка на который приведена выше, и калькулятор бетона. Вы можете не торопиться с установкой арматуры, потому что после заливки бетона фиксация арматурной сетки не требуется. Проверьте каждую стяжку и расстояние от земли, чтобы обеспечить 3 дюйма между вашим бетонным краем и ближайшим стержнем арматуры.

  Копайте и создавайте формы

  Создавайте формы для бетонных оснований. Минимальная глубина 12 дюймов должна использоваться для большинства конструкций с изолированным или наклонным основанием, таких как гараж или дом. Это когда вы также разместите распорки для арматуры, чтобы убедиться, что арматура поднята и оторвана от земли.

  Для многих фундаментов требуется горизонтальная арматура на расстоянии 3” от дна. Вам понадобятся пластиковые прокладки, чтобы поддерживать этот непрерывный ряд арматуры вокруг основания.

  Разместите арматуру

  Установите арматуру. На следующем шаге мы все свяжем, но размещение арматуры просто требует, чтобы у вас были надлежащие зазоры со всех сторон. Проверьте свой местный код, чтобы убедиться, что у вас продиктованы все необходимые удилища, вертикальные и горизонтальные, и что вы используете крючки и седла, когда это необходимо.

  Для сонотрубок вы будете размещать только один стержень арматуры, если не хотите переусердствовать. В этом случае вам понадобится распорка снизу, чтобы нижняя часть находилась на расстоянии 3 дюймов от земли, и распорка сверху, чтобы удерживать удилище по центру. Кусочка дерева, прикрепленного к чему-то снаружи трубы, будет достаточно.

  Свяжите арматуру вместе

  Убедитесь, что каждое пересечение правильно связано стяжкой в ​​виде седла или восьмерки. Руками проверьте каждую область арматуры, чтобы убедиться, что она практически не движется. После того, как они связаны, арматура практически не должна двигаться. Бетонные заливки могут смещать сыпучие материалы, поэтому каждая стяжка должна быть очень тугой.

  Заливка бетона

  После того, как настало время заливки, работа с арматурой завершена. Главное соображение при заливке арматуры бетоном — убедиться, что вы заливаете все сразу. Поэтапная заливка может привести к разрывам бетона, где могут образоваться воздушные карманы, что приведет к преждевременному растрескиванию и сделает арматурный стержень бесполезным.

  Сколько стоит арматура?

  20-футовый кусок арматуры № 4 диаметром ½ дюйма на момент написания статьи стоит около или чуть выше 15 долларов. Розничные продавцы крупных коробок будут продавать более мелкие изделия длиной 10 и даже 2 фута для небольших проектов, но длина 20 футов является наиболее экономичной. Часть № 5 стоит около 20 долларов за 20-футовую длину.

  Нужна ли арматура в сонотрубках

  Да, вам нужна арматура в сонотрубках. Его легко установить с помощью прокладок и он очень дешевый. Дополнительная прочность и устойчивость, которые он добавит вашей террасе или другой хозяйственной постройке, стоят дополнительного времени и усилий для установки.

  Не все муниципалитеты потребуют арматуры для сонотрубок. Чем дальше на север, например, в Канаду, тем больше вероятность того, что они потребуют арматуры в трубах. С другой стороны, в штате Нью-Йорк, чуть южнее, арматура в сонотрубках не требуется.

  В любом случае ваши сонотрубки должны быть не менее 12 дюймов в диаметре и иметь как минимум кусок арматуры № 3 по центру. Вы можете добавить арматуру по своему усмотрению. Тем не менее, вы должны быть осторожны, так как вы должны держать арматуру подальше от краев, поскольку коррозия может легко произойти, поскольку сонотрубки чрезвычайно подвержены воздействию элементов.

  Как установить вертикальный стержень в фундаменте

  При установке вертикального стержня в сонотрубке используйте пластиковую прокладку в центре сонотрубки в нижней части. Поместите сонотрубку на пластиковую прокладку, затем вставьте арматуру поверх проставки. После этого вы можете использовать арматурную проволоку и пробить небольшие отверстия в сонотрубке сверху, чтобы удерживать арматуру по центру.

  Подготовьте все необходимое перед заливкой. Вы не можете удерживать арматуру на месте, а установка ее после заливки приведет к неправильному размещению. Установите его на место, закрепите арматуру и почувствуйте себя уверенно с помощью прочной заливки сонотрубки.

  Заключение

  Помните, что размещение арматуры сильно зависит от типа используемого фундамента. Не забудьте сослаться на строительные нормы и правила в вашем районе, которые дадут вам минимальные и максимальные значения, которые можно использовать в качестве ориентира.

  Также помните, что установка фундамента сверху и снизу не является хорошей идеей.
