Железобетон на чертеже: обозначения и штриховка железобетона и бетона по ГОСТ на чертежах

Чертежи по ГОСТу и ЕСКД – правила оформления

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона на чертежах

Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

• без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
• при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

• ГОСТ 3455 — 59;
• ГОСТ 2.306 — 68;
• ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

• металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
• другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
• дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
• неармированный бетон – схематический рисунок пескогравия;
• железобетон – изображение пескогравия, косые штрихи;
• кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
• стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
• жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
• грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

• дерево – дуги одинакового радиуса с интервалами;
• камень натурального происхождения – пунктирные линии под наклоном;
• керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
• бетон – пунктирные штрихи-линии под наклоном;
• грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

• штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
• при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
• наклон линий, означающих один объект, должен быть одинаковым;
• предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
• обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
• сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
• наклон косых линий штриховки смежных плоскостях должен быть разным;
• другие правила определенные данным стандартом.

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2.306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

• бетон – пунктирные штрихи;
• армированный бетон – чередующиеся сплошные и прерывающиеся линии;
• железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Заключение

Главное предназначение штриховки бетонов – это придать чертежам будущей конструкции наглядность с помощью условных знаков. На данный момент в машиностроении и строительстве применяются два стандарта. С их помощью строители сразу определяют материал для постройки того или иного объекта.

kladembeton.ru

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона по ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

ЕСКД ГОСТ 2. Правила нанесения штриховки на чертежах

Обозначения графические материалов в сечениях

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах

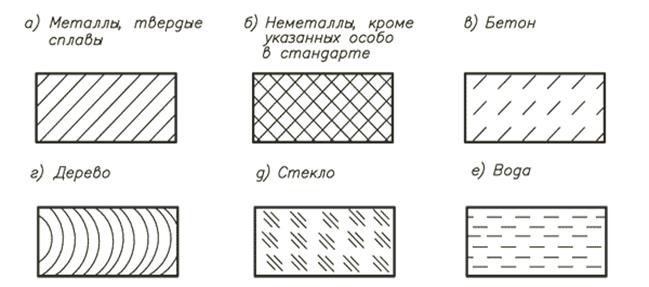

Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

Обозначения графические материалов в сечениях

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

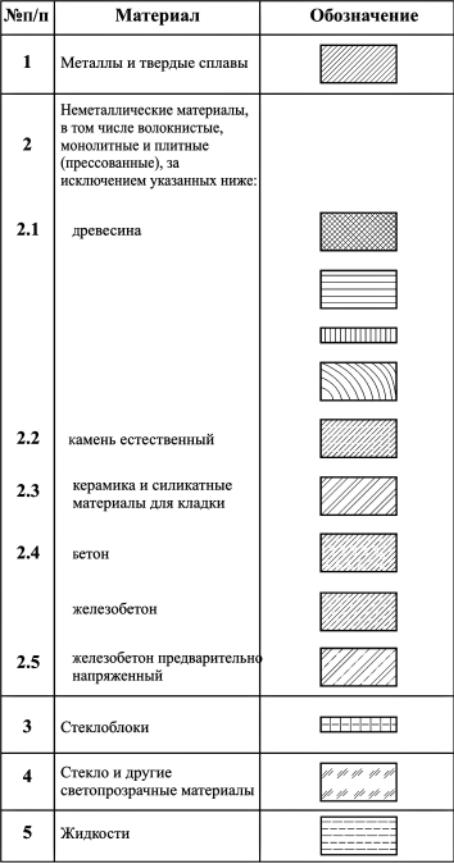

Таблица 1. Графическое обозначение материалов в сечениях

Таблица 2. Графическое обозначение материалов на виде (фасаде)

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

Кавабанга! Плотность разных видов бетона в кг/м3
Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)

Правила нанесения штриховки на чертежах

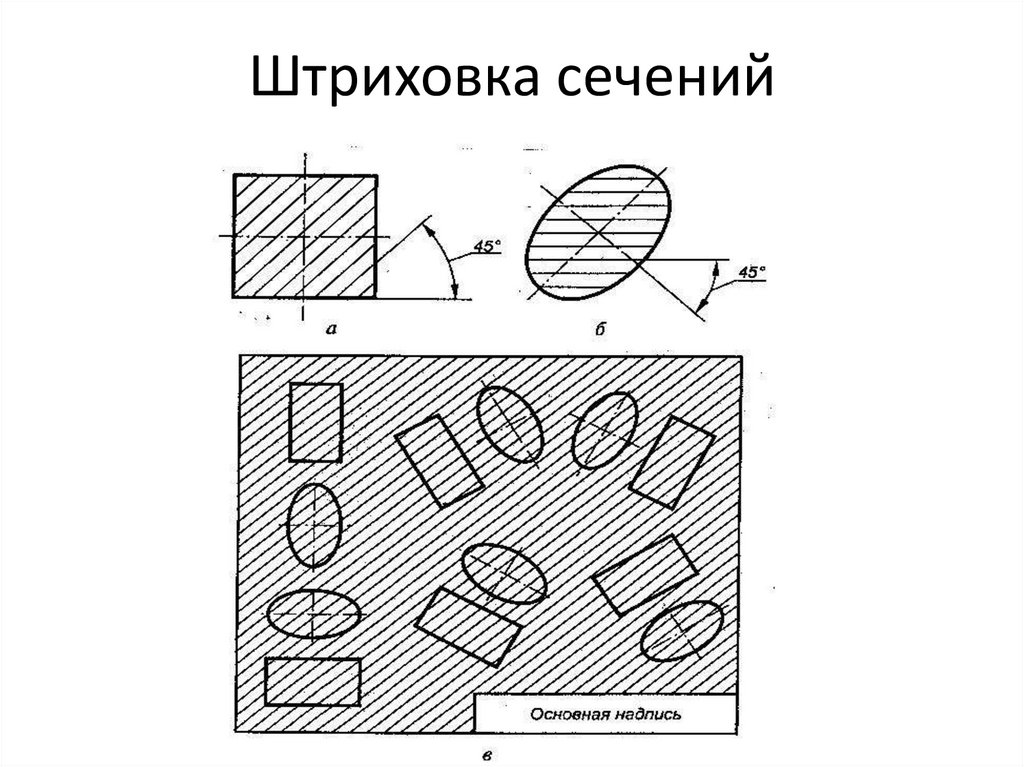

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 3. Штриховка под углом 45

Если линии штриховки, приведенные к линии рамки чертежа под углом 45о, совпадают с линиями контура или осевыми линиями, то вместо угла 45о следует брать угол 30о или 60о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Рисунок 6. Штриховка узких и длинных площадей

Рисунок 7. Штриховка узких и длинных площадейШтриховка всех обозначений в этом случае выполняется от руки.

Рисунок 8. Штриховка узких и длинных площадей

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).

Рисунок 13. Образец штриховки больших площадей

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21. 1207−97.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

• неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
• металл — помечали косыми линиями, сохраняя одинаковое расстояние;
• жидкости — вертикальные пунктирные линии с суживающимися промежутками;
• кольца и трещины — для условного обозначения использовали продольный срез;
• дерево — обозначения использовали с учетом особенностей древесины;
• растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
• фанера — долевой разрез;
• неармированные ЖБ конструкции выполнялись в форме пескогравия;
• керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
• стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
• железобетон — косые штрихи с рисунком пескогравия;
• кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

ГОСТ 3455-59

Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

В соответствии с государственным стандартом 3455-59:

• Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
• Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
• При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
• При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
• Железобетон обозначается косыми штрихами с точкой посредине.

Отличие ГОСТ 2 .

306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

• камни — на схеме изображались наклонным пунктиром;
• дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
• грунт — использовались три штриха, представляющих группу с небольшими промежутками;
• штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
• керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

ГОСТ 2.306-68

В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

В новом ГОСТе утвердили:

• Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
• Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
• Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
• Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

Полезно: Бетонные кольца: применение и изготовление своими руками

В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались. Благодаря этим правилам было существенно
облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.
Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21.107-78.

Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

Однако при этом следует учитывать, что в пределах одного объекта все сплошные или пунктирные линии должны иметь одинаковый наклон. Например, если вы вынуждены изменить наклон на 15 градусов в одном месте чертежа, то такую же манипуляцию следует осуществить по всему плану. В противном случае при прочтении документа может возникнуть неразбериха.

Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

Полезно: Бетон марки М100

Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

• в непременном порядке необходимо указывать пояснения;
• если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
• фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
• особенности штриховки строительного материала на схеме указываются в ГОСТ 21 . 107−78;
• в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

ГОСТ 2.306-68* «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА

ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation. Graphical designations of materials and rules for their representation

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

4. Камень естественный

5. Керамика и силикатные материалы для кладки

7. Стекло и другие светопрозрачные материалы

9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

а — сетка; б – засыпка

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

(Измененная редакция, Изм. № 2).

(Измененная редакция, Изм. № 4)

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

Кавабанга! Опора СВ 164-12

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

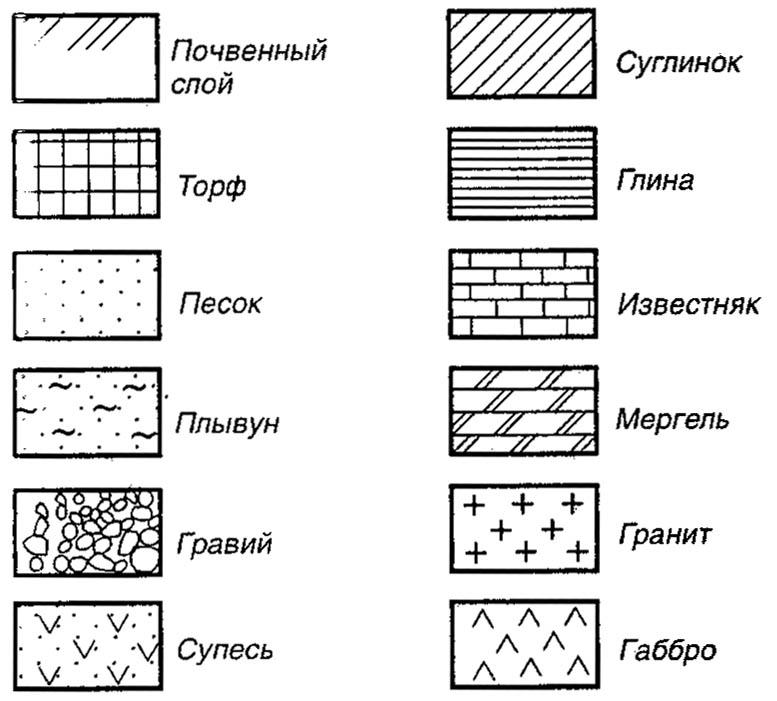

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. № 1).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Е. А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен, Изм. № 4)

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

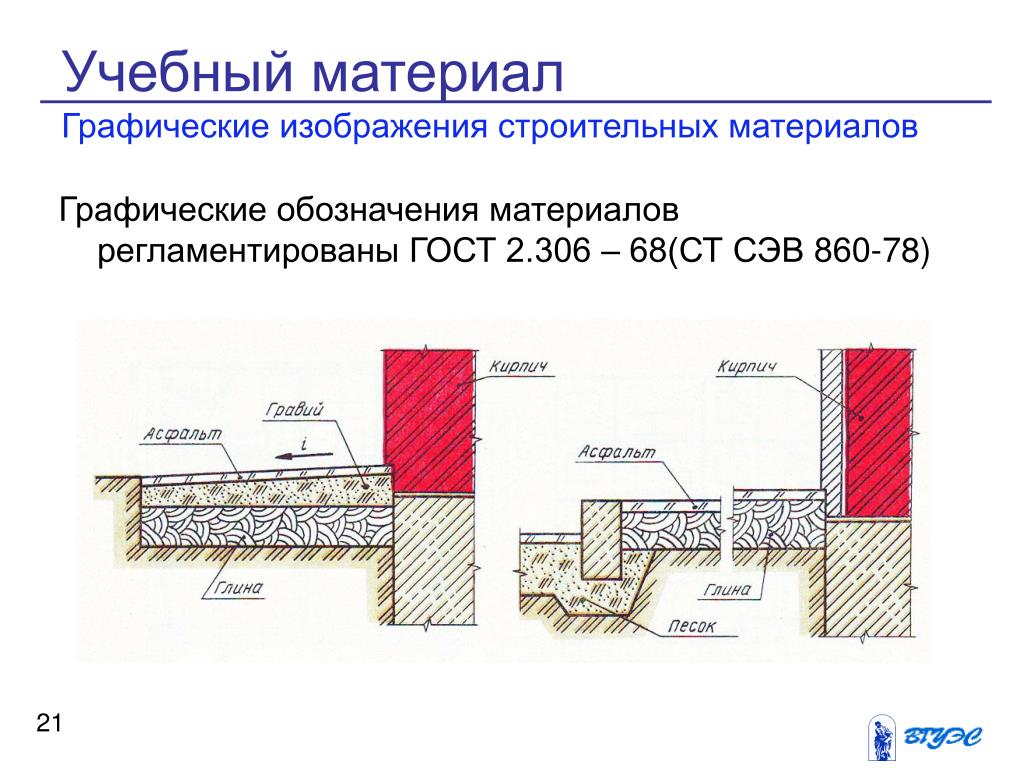

ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

ГОСТ 3455-59

Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

В соответствии с государственным стандартом 3455-59:

• Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
• Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
• При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
• При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
• Железобетон обозначается косыми штрихами с точкой посредине.

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

ГОСТ 2.306-68

В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

В новом ГОСТе утвердили:

• Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
• Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
• Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
• Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

Полезно: Применение жидкого стекла в бетоне

В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались. Благодаря этим правилам было существенно
облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.
Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21. 107-78.

Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

Однако при этом следует учитывать, что в пределах одного объекта все сплошные или пунктирные линии должны иметь одинаковый наклон. Например, если вы вынуждены изменить наклон на 15 градусов в одном месте чертежа, то такую же манипуляцию следует осуществить по всему плану. В противном случае при прочтении документа может возникнуть неразбериха.

Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

Полезно: Бетон марки М100

Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

• Изображение чертежных шрифтов. — ГОСТ 3454–59.
• Прорисовка линий — ГОСТ 3456–59.
• Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
• Условные графические изображения строительных элементов и материалов — ГОСТ 2. 306—68.
• Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

ГОСТ Р21.1207-97

В стандарте, который мы описали выше, не расписаны правила обозначения элементов, которые выполнены из железобетона. Они вынесены в отдельный стандарт, который опубликован под номером Р21.1207-97. В настоящее время этим сборником правил пользуются чаще всего в процессе строительства автомагистралей. Однако правила обозначения железобетонных конструкций применимы и для любого другого строительства, например, частного или многоэтажного дома, коммерческого объекта, промышленного цеха.

В этом государственном стандарте описано, как правильно обозначать на чертежах асфальт и грунт. Кроме того в нем сказано, что при штриховке бетона, нужно пользоваться пунктирными линиями, размещенными под наклоном. Если следует отметить бетон, который укреплен стальной арматурой, то потребуется чередовать пунктирные линии со сплошными. При этом интервалы между ними должны быть одинаковыми.

Для того, чтобы показать участки, которые выполнены с помощью железобетона с напряженной арматурой (она имеет улучшенные сгибающие характеристики, поскольку дополнительно нагревается или растягивается в процессе производства), используют также линии под наклоном с одинаковым интервалом, но в этом случае требуется чередовать одну пунктирную с двумя сплошными.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Применение блоков из легких ячеистых бетонов

Блоки из газобетона применяются для возведения новых домов и реконструкции существующих строений. Основное назначение – сооружение наружных и внутренних, несущих и ненесущих стен и простенков зданий.

Из ячеистых блоков можно возводить несущие стены высотой до 20 м. Однако следует соблюдать ограничение – не более пяти этажей. При этом мансардные и цокольные этажи не учитываются. Этажность не имеет значения, если кладку ведут в домах и сооружениях с несущим железобетонным каркасом.

Материал можно назвать универсальным: из блоков сооружают высотные дома с жесткими каркасами; их используют для утепления уже существующих стен; из них делают защитные противопожарные ограждения.

Особую популярность газобетонные блоки приобрели в малоэтажном строительстве благодаря своим основным достоинствам – высокой теплоизоляционной способности и низкой стоимости.

Газоблоки можно использовать для кладки цоколей, подвальных стен после выполнения защитных мероприятий. Такие стены следует защитить от прямого воздействия влаги. Для защиты рекомендуется использовать герметичные мастики, пленки, краски и другие материалы, которые разрешенны соответствующими ГОСТами.

Наружные и внутренние стены зданий, опирающиеся на фундаменты, следует укладывать на защитные водоотталкивающие материалы. При монтаже коробки таким способом газобетон полностью сохраняет свои прочностные и теплоизоляционные свойства на протяжении всего срока эксплуатации.

Рекомендуется также защищать поверхности газобетонных конструкций с помощью гидроизоляции в местах избыточного скопления влаги – в области подоконников, выступающих карнизов, парапетов.

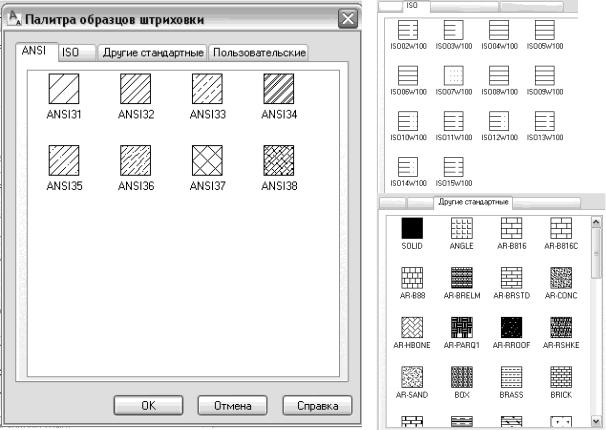

Вопрос 6. Как добавить штриховку в Автокад, если нету нужной?

Разберем на примере дерева. К сожалению, в программе AutoCAD нету образца штриховки дерева. Поэтому следует добавить ее самостоятельно, это сделать очень легко.

Шаг 1. Открываем глобальные параметры программы. Кликаем на пустое место правой кнопкой мышки. Выбираем команду “параметры”.

Шаг 2. Кликаем на “плюс” напротив слов “Путь доступа к вспомогательным файлам”.

Шаг 3. Запоминаем место положение папки support (поддержка).

Шаг 4. Открываем ее и копируем туда штриховки.

Шаг 5. Без перезагрузки программы, создаем новый прямоугольник и ищем наш образец дерева в самом низу списка. Запомните, новые образцы, которые Вы будете загружать ВСЕГДА попадают в конец списка всех образцов, поэтому придется немного помотать вниз.

(У нас случилась накладка, поэтому образца не видно)

Шаг 6. В итоге, штриховка “дерево” будет выглядеть вот так…

Техническое черчение

Popular

Основы черчения

Строительное

Машиностроительное

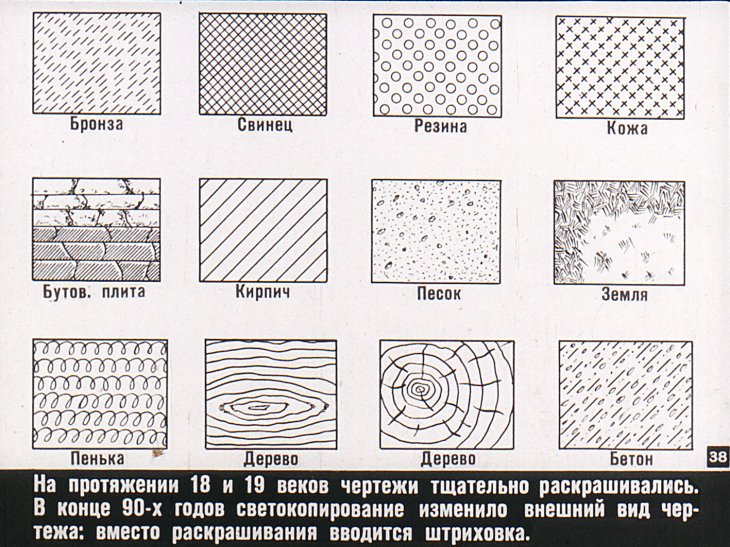

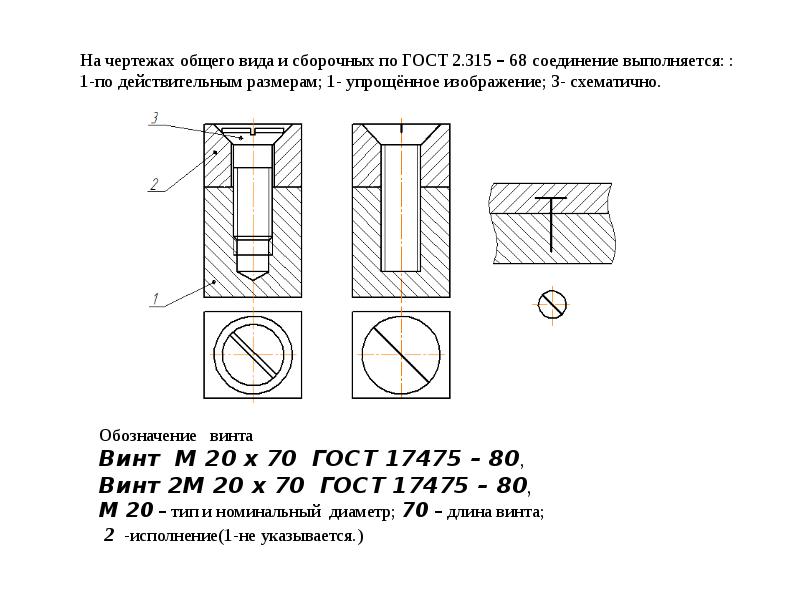

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.

При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:

Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

П p и м e ч а н и я.

1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51).

3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

4. Допускаются следующие варианты штриховки:

На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2.

Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже.

Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47).

Как обозначается на чертежах: особенности составления

Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

Помимо основных требований, стоит учитывать:

Пояснение основ нормативного документа ГОСТ 21.107—78

Стандарт отменен, но тем не менее штриховки используют. Основные заключения, которые касаются железобетонных изделий следующие:

Это означает, что в монолитной плите в большом масштабе на чертеже сечение с расположением арматурных элементов (схематически выполняют кружочками) и бетона без арматуры заштриховывают как бетон. В разрезе по всему зданию арматурную составляющую на сечении плиты не показывают, выполняя как железобетонную часть (сплошная и пунктирная попеременно). Металл не принято заштриховывать, то есть место, где показано армирование частей штриховка не прорисовывается. Линии обозначения и арматуру нельзя выполнять одним видом, так как при прочтении документа штриховку трудно разобрать.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

Что представляет собой строительная документация

Строительная документация состоит из комплекса проектных, сметных, исполнительных и рабочих материалов, составленных на разных стадиях подготовительных работ. Перечислять их полностью нецелесообразно, достаточно усвоить — документов много, все они используются на разных стадиях подготовительных или строительных работ. Здесь имеются графические и текстовые материалы, отображающие архитектурные, инженерно-технические и дизайнерские особенности проекта. Текстовые материалы используются на стадии подготовки и обработки проекта. Рабочие чертежи занимают среди других документов важное место, так как именно по ним проходит процесс реализации проекта — укладки или сборки строительных конструкций.

Для приведения большого количества документов в порядок создана СПДС (Система Проектной Документации для Строительства). Она устанавливает единые правила оформления и представления данных по имеющемуся проекту. Стандарты СПДС обеспечивают соответствие с другими системами документации (например, с Единой Системой Конструкторской Документации, ЕСКД). Это позволило объединить разрозненные требования и стандарты, исключить множество нормативных расхождений и противоречий.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Источник

Нормативы кладки газобетона

Газобетон изготавливается в форме штучных изделий:

• стеновые блоки;
• U-образные блоки;
• газобетонные перемычки и перегородки;
• плиты перекрытия.

Кладка газоблоков осуществляется по общим правилам, но с учетом специфических особенностей материала. Используются усиливающие элементы на самой кладке, опорные конструкции под перекрытиями. для соединения применяют клеевое или растворное соединение. Первый вариант более трудоемкий, но он обеспечивает отсутствие мостиков холода, которые образуются на толстых растворных швах. Однако, для обеспечения тонкого шва (нормативная толщина составляет 2±1 мм) приходится шлифовать поверхность каждого ряда кладки. Это слишком трудоемкая процедура, но без нее обеспечить тонкошовную кладку невозможно.

Клей для газобетона выпускается в виде сухой смеси, которую затворяют водой перед использованием прямо на площадке. Есть и другой вариант — полиуретановый клей-пена. Он дороже, но обеспечивает более плотное соединение и не образует мостиков холода. Обычный раствор используется при укладке первого ряда, чтобы имелась возможность выровнять кладку за счет толщины растворного слоя. Можно укладывать на него перегородки из газоблоков, которые не могут образовать мостики холода. Перед нанесением поверхность материала надо увлажнить, чтобы влага из раствора не впитывалась в газобетон.

Укладка стеновых блоков производится с перевязкой вертикальных швов. Оптимальный вариант — смещение на половину длины блока, минимальный — на 10 см. Для изготовления доборных блоков используется ручной или электрический инструмент.

Армирование

По требованиям СП кладку из газобетонных блоков необходимо армировать на каждом метре высоты. В зависимости от размера блоков, это каждый третий или четвертый ряд. Процедура выполняется в несколько этапов:

• поверхность ряда шлифуется так же, как и перед укладкой очередного ряда;
• по краям (в 5-7 см от среза блоков) изготавливают две канавки. Для этого используют ручной штроборез. Глубина канавок — 2,5 см;
• штробы заполняют клеевым составом и погружают в них рифленый арматурный пруток диаметром 8 мм. Пруток должен быть полностью скрыт в штробе;
• сверху наносят клеевой слой и укладывают следующий ряд блоков.

Перед укладкой перекрытий устанавливают армпояс. Это ряд U-образных блоков, уложенный по всему периметру наружных и внутренних несущих стен. Он представляет собой сплошной замкнутый лоток, внутрь которого устанавливают арматурный каркас в форме пространственной решетки из 4 рабочих прутков. После этого лоток заливают бетоном вровень с краями и дожидаются, когда материал застынет. Укладывать перекрытие и продолжать работу, не дождавшись набора конструкционной прочности армпояса, запрещается.

Игнорировать процедуры армирования нельзя. Это станет причиной возникновения трещин и проседания материала в участках опирания перекрытий. Результатом станет разрушение газобетона в наиболее напряженных точках, что рано или поздно приведет к обрушению постройки.

SD 6: Дренажные конструкции — серия SD 6.01-6.11

ТОЧКА

Департамент транспорта Аризоны

Вы находитесь здесь

Главная»Бизнес»Инжиниринг и строительство»Мосты (проектирование и строительство)»Услуги по проектированию мостов»Подробные чертежи конструкций»SD 6: Дренажные сооружения — Серия SD 6.01-6.11

Дренажные сооружения

Железобетонные коробчатые водопропускные трубы

Номер чертежа SD	Описание	Просмотреть чертеж SD в формате PDF	Загрузить Microstation DGN в формате ZIP
SD 6.01-1	Железобетонные коробчатые водопропускные трубы Прочие детали (1 из 5)	СД 6.01-1	СД 6.01-1
SD 6.01-2	Железобетонные коробчатые водопропускные трубы Прочие детали (2 из 5)	СД 6.01-2	СД 6.01-2
SD 6. 01-3	Детали расширения водопропускных труб из железобетона (3 из 5)	СД 6.01-3	СД 6.01-3
SD 6.01-4	Железобетонные коробчатые водопропускные трубы Структурные земляные работы и обратная засыпка конструкции (4 из 5)	СД 6.01-4	СД 6.01-4
SD 6.01-5	Железобетонные коробчатые водопропускные трубы с одинарной бочкой (0–30 футов заполнения) (5 из 5)	СД 6.01-5	СД 6.01-5
SD 6.02-1	Железобетонные коробчатые водопропускные трубы с двойным стволом (0–15 футов заполнения) (1 из 2)	СД 6.02-1	СД 6.02-1
SD 6.02-2	Железобетонные коробчатые водопропускные трубы с двойным стволом (15–30 футов) (2 из 2)	СД 6.02-2	СД 6.02-2
SD 6.03-1	Железобетонные коробчатые водопропускные трубы с тройным стволом (заполнение 0–15 футов) (1 из 2)	СД 6. 03-1	СД 6.03-1
SD 6.03-2	Железобетонные коробчатые водопропускные трубы с тройным стволом (15–30 футов) (2 из 2)	СД 6.03-2	СД 6.03-2
SD 6.04-1	Железобетонные коробчатые водопропускные трубы, четыре ствола (заполнение от 0 до 15 футов) (1 из 2)	СД 6.04-1	СД 6.04-1
SD 6.04-2	Железобетонные коробчатые водопропускные трубы с четырьмя стволами (15–30 футов) (2 из 2)	СД 6.04-2	СД 6.04-2
SD 6.05-1	Железобетонные коробчатые водопропускные трубы с пятью стволами (заполнение от 0 до 15 футов) (1 из 2)	СД 6.05-1	СД 6.05-1
SD 6.05-2	Железобетонные коробчатые водопропускные трубы с пятью стволами (15–30 футов) (2 из 2)	СД 6.05-2	СД 6.05-2
SD 6.06-1	Железобетонные коробчатые водопропускные трубы с шестью стволами (0–15 футов заполнения) (1 из 2)	СД 6. 06-1	СД 6.06-1
SD 6.06-2	Железобетонные коробчатые водопропускные трубы с шестью стволами (15–30 футов) (2 из 2)	СД 6.06-2	СД 6.06-2
SD 6.07	Железобетонные коробчатые водопропускные трубы 16 x 14 футов Проход для оборудования (0–20 футов заполнения)	SD 6.07	SD 6.07
SD 6.08-1	Железобетонные коробчатые водопропускные трубы Выходные крылья — наклон от 0° до 20° Высота водопропускной трубы 3–7 футов (1 из 8)	СД 6.08-1	СД 6.08-1
SD 6.08-2	Железобетонные коробчатые водопропускные трубы Выходные крылья — наклон от 0° до 20° Высота водопропускной трубы 8–12 футов (2 из 8)	СД 6.08-2	СД 6.08-2
SD 6.08-3	Железобетонные коробчатые водопропускные трубы Входные крылья — наклон от 0° до 20° Высота водопропускной трубы 3–7 футов (3 из 8)	СД 6. 08-3	СД 6.08-3
SD 6.08-4	Железобетонные коробчатые водопропускные трубы Входные крылья — наклон от 0° до 20° Высота водопропускной трубы 8–12 футов (4 из 8)	СД 6.08-4	СД 6.08-4
SD 6.08-5	Железобетонные коробчатые водопропускные трубы Выходные крылья — наклон от 25° до 45° Высота водопропускной трубы 3–7 футов (5 из 8)	СД 6.08-5	СД 6.08-5
SD 6.08-6	Железобетонные коробчатые водопропускные трубы Выходные крылья — наклон от 25° до 45° Высота водопропускной трубы 8–12 футов (6 из 8)	СД 6.08-6	СД 6.08-6
SD 6.08-7	Железобетонные коробчатые водопропускные трубы Входные крылья — наклон от 25° до 45° Высота водопропускной трубы 3–7 футов (7 из 8)	СД 6.08-7	СД 6.08-7
SD 6.08-8	Железобетонные коробчатые водопропускные трубы Входные крылья — наклон от 25° до 45° Высота водопропускной трубы 8–12 футов (8 из 8)	СД 6. 08-8	СД 6.08-8
SD 6.09-1	Железобетонные коробчатые водопропускные трубы Кол-во оголовков Уклон 2:1 (1 из 3)	СД 6.09-1	СД 6.09-1
SD 6.09-2	Железобетонные коробчатые водопропускные трубы Кол-во оголовков Уклон 4:1 (2 из 3)	СД 6.09-2	СД 6.09-2
SD 6.09-3	Железобетонные коробчатые водопропускные трубы Кол-во оголовков Уклон 6:1 (3 из 3)	СД 6.09-3	СД 6.09-3
SD 6.10-1	Железобетонные коробчатые водопропускные трубы на входе или выходе — ровные крылья Высота водопропускной трубы 3–7 футов (1 из 2)	SD 6.10-1	SD 6.10-1
SD 6.10-2	Железобетонные коробчатые водопропускные трубы на входе или выходе — ровные крылья Высота водопропускной трубы 8–12 футов (2 из 2)	SD 6.10-2	SD 6.10-2
SD 6.11-1	Железобетонные коробчатые водопропускные трубы Детали выходного фартука (1 из 4)	СД 6. 11-1	СД 6.11-1
SD 6.11-2	Железобетонный коробчатый водопропускной фартук — размеры и количество (уклон 2:1) (2 из 4)	СД 6.11-2	СД 6.11-2
SD 6.11-3	Выходной фартук водопропускной трубы из железобетона — размеры и количество (уклон 4:1) (3 из 4)	СД 6.11-3	СД 6.11-3
SD 6.11-4	Железобетонный коробчатый выпускной фартук водопропускных труб — размеры и количество (уклон 6:1) (4 из 4)	СД 6.11-4	СД 6.11-4

Метод измерения и номера позиций заявки на железобетонные коробчатые водопропускные трубы, описанные выше, обобщены в Графике торгов по проекту и в Планах проекта: Железобетонная коробчатая водопропускная труба и Расширение коробчатой ​​водопропускной трубы Сводная таблица.

60 секунд, чтобы узнать больше о моделировании железобетона

Моделирование железобетона в 3D звучит сложно, однако, по сравнению с методами 2D-чертежа, на самом деле это намного проще и быстрее с помощью подходящего программного обеспечения для детализации. Всего за 5 простых шагов вы можете смоделировать, укрепить и детализировать любую конструкцию, используя передовое программное обеспечение для 3D-моделирования; Вот как это сделать:

Шаг 1: Создайте модель конструкции

Прежде чем добавлять армирование, вам необходимо создать 3D-модель конструкции, которую вы хотите армировать. Для простых конструкций модель можно создать, добавив стандартные элементы, такие как балки, колонны и стены. Для сложных конструкций, таких как мосты, 3D-модель можно создать, нарисовав сечение, например, настил моста, и выдавив его вдоль трассы (для фиксированных сечений) или разместив 3D-форму между сечениями с помощью цепочек сечений (для переменных сечений. ) С помощью этих методов можно быстро и легко моделировать даже сложные формы.

Шаг 2: Создание сечения

Сечения можно легко создать из модели, указав, где сечение должно быть вырезано. Затем создается 2D-сечение, которое можно использовать для размещения армирования, которое также автоматически размещает его в 3D-модели. В то же время арматуру можно маркировать, используя информацию, известную на данный момент.

Шаг 3. Добавление армирования

Простые формы можно армировать, выбрав форму стержня и выбрав элемент, который можно автоматически армировать с заданным интервалом. В качестве альтернативы, для сложных форм или продольной арматуры выберите нужную форму стержня, а затем нарисуйте, где арматура должна располагаться на сечении. Армирование размещается автоматически как в 2D-, так и в 3D-видах. Чтобы воспроизвести армирование вдоль элемента, используйте инструмент «Выдавливание» (для фиксированных форм стержней) или инструмент «Сдвиг» (для различных форм стержней или нескольких форм с разными путями). Можно использовать определенные ребра, чтобы управлять изменением форм стержней для желаемого результат. Номера меток, количество стержней, диаметр, покрытие, угол крюка и длина могут быть изменены в окне свойств. По мере поступления информации о стержнях (расстояние, количество и т.
