Швов в бетоне: виды и устройство температурного шва в бетоне

виды и устройство температурного шва в бетоне

Бетонными называют полы, в состав которых входят: вяжущее (портландцемент или жидкий полимер), крупный заполнитель (щебень), мелкие заполнители (песок, мраморная крошка, гранитный отсев). Такие полы могут быть сборными из плит, изготовленных на заводе, или залитыми по монолитной технологии. В монолитных бетонных полах предусматривают деформационные швы, назначение которых – компенсация различного рода напряжений, действующих на конструкцию, предотвращение ее растрескивания, продление эксплуатационного периода отдельных конструктивов и строения в целом.

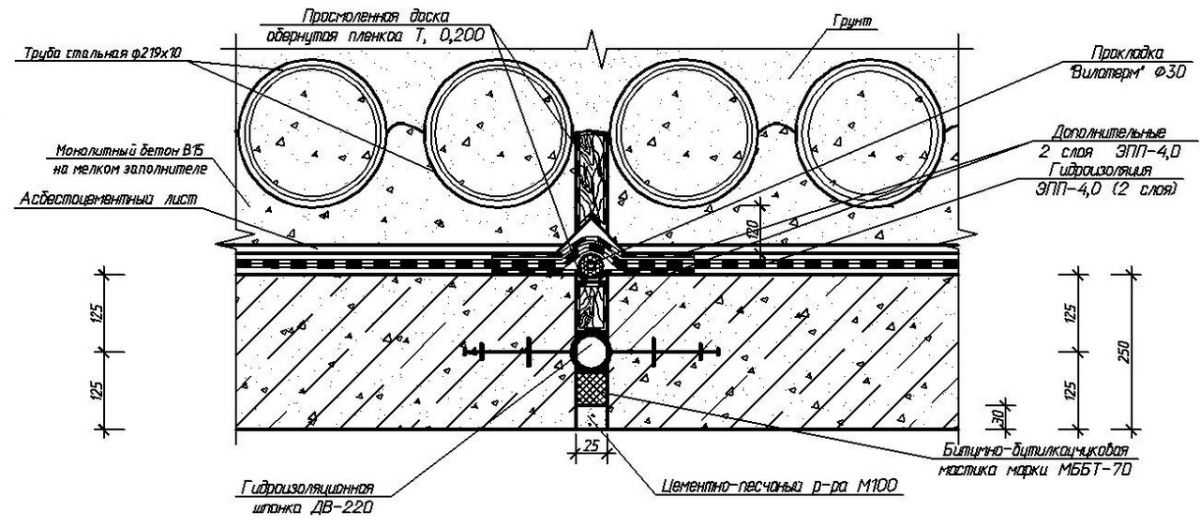

Что такое деформационный шов в бетоне?

Деформационным швом называют технологический разрез, предназначенный для предотвращения трещинообразования в бетонных конструкциях, снижения нагрузок на примыкающие к ним строительные конструктивы.

Деформационный шов в бетонном полу – это технологический зазор в подстилающем слое, стяжке или покрытии, который обеспечивает независимое перемещение отдельных участков.

Технические параметры разрезов отражаются в проектной документации. Деформационные зазоры бывают нескольких видов, конкретный их тип выбирается в зависимости от функционального назначения.

• Температурный. Бетон – материал, подверженный изменениям размеров при температурных колебаниях. Устройство температурных швов в бетоне обязательно при заливке стяжки над системой «теплого пола». Трещины над греющими элементами особенно опасны, поскольку могут стать причиной разрыва труб, выхода из строя греющего мата или пленки. Размеры и шаг расположения термоусадочного шва в бетонном полу определяются инженерами-строителями в зависимости от максимальных температурных колебаний, материала основания, толщины заливки смеси, ее класса прочности.
• Усадочный. При застывании верхние слои бетона схватываются и твердеют раньше, а глубинные позже, что является причиной возникновения внутренних напряжений. Чем толще бетонный слой и больше площадь помещения, тем значительнее расслаивание монолита. Задача устройства усадочных швов – предотвращение деформации бетона из-за возникновения внутренних усилий. Зазор нарезают в стяжке после ее перетирки.
• Осадочный. Во время осадки зданий на фундамент действуют усилия в разных направлениях. Под их влиянием межэтажные плиты могут смещаться, что приводит к деформациям пола. Особенно важно предусмотреть осадочные разрезы при заливке бетонной смеси на малопрочные основания или подверженные замерзанию/оттаиванию. Оптимально – дождаться осадки здания и только потом начать устройство бетонных полов.
• Сейсмический. Служит для гашения разнонаправленных усилий, возникающих при землетрясениях. Сейсмические разрезы предотвращают появление трещин на полах и улучшают общую устойчивость строений.
• Изоляционный. Этот разрез, являющийся разновидностью усадочного шва, прокладывается в местах примыкания вертикальных строительных конструкций к полу. Компенсирует усадку смеси при твердении. Наименьшая ширина – 10 мм. Для заполнения используется упругая лента.
• Конструкционный (разграничительный). Изготавливается для разграничения зон, залитых в разное время. Разрез заполняют герметизирующим составом.

Температурные, осадочные, усадочные и антисейсмические деформационные швы изготавливаются не только в полах, но и других бетонных элементах зданий – внешних стенах, фундаменте, плитах перекрытия.

Решение о необходимости изготовления технологических зазоров зависит от природно-климатических условий региона, геологических условий участка строительства, специфики функционального назначения здания.

Нормативные требования к устройству деформационных швов в бетонных полах

Определение деформационных швов и правила их формирования регламентируют СП 70.13330.2012 (актуализированная редакция СНиПа 3.03.01-87), СП 29.13330.2011 (актуализированная редакция СНиПа 2.03.03-88), другие нормативные акты.

Основные требования при создании деформационной защиты здания:

• Швы должны быть расположены на одной линии с осями колонн, швами ЖБ плит перекрытий, специальными деформационными разрезами, предусмотренными в основании.
• Для заделки технологических разрезов могут использоваться пластичные полимерные материалы, составы на основе цемента не ниже марки М400 (ЦЕМ I 32,5), жгуты, ленты, металлопрофили. Для цементации швов, раскрытие которых не превышает 0,5 мм, применяют маловязкие растворы на основе цемента.
• Компенсационные швы внутри монолитной плиты, а не только по ее периметру, изготавливаются в основном на объектах производственного назначения.
• Зазоры могут формироваться, благодаря особой конфигурации опалубки, или нарезаться в уже отвердевшем бетоне. Пропил делают через двое суток после заливки смеси инструментом с алмазными дисками. Во время заливки можно устанавливать в смесь рейки, обработанные антиадгезионными составами. После схватывания материала рейки удаляют, а место их расположения заделывают заполнителем.
• Технологические зазоры располагают на расстоянии 8-12 м друг от друга, если основанием пола является железобетонная плита. В других случаях места компенсационных разрезов определяются инженерными расчетами и отображаются в проектных документах.

Материалы для заполнения деформационных швов в бетонном полу

Для заполнения компенсационных технологических разрезов в бетонном полу в продаже имеются различные материалы, назначение которых – герметизация и защита зазора от попадания в него воды, загрязнений, компенсация напряжений. Выбор зависит от размера зазора, габаритов помещения, эксплуатационных условий.

Металлические профили

Это двусторонний металлопрофиль сложной формы с резиновыми и пластиковыми вставками. Бывает накладным и встраиваемым. Укладывается на этапе заливки бетонной смеси. Это дорогой вид заполнения, используется он только на полах, испытывающих высокие нагрузки. Обычно он востребован на объектах производственного характера.

Уплотняющие полосы из вспененного полимера или эластичные жгуты

Такой заполнитель применяется на небольших площадях. Укладывается одним или несколькими слоями.

Профилированные ленты

Изделия изготавливаются из высокопрочных полимеров или модифицированной резины. Закладываются в бетонную смесь в период ее заливки. Универсальны в использовании.

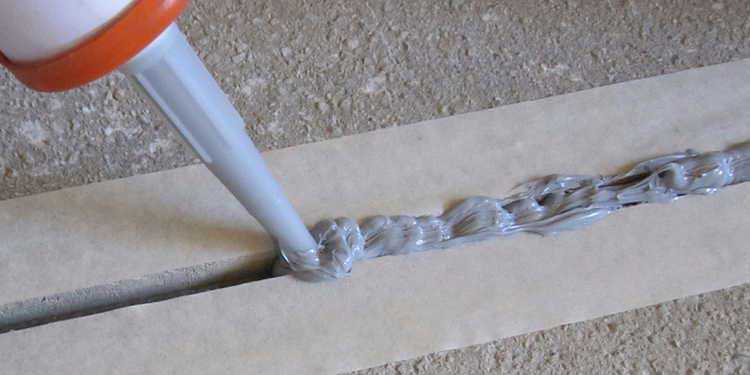

Силиконовые герметики

Применяются для полов небольшой площади, не испытывающих серьезных нагрузок. Составы могут быть одно- или двухкомпонентными. Первые просты в эксплуатации, вторые имеют лучшие рабочие свойства. Силиконовые герметики предназначены для герметизации зазоров, изготовленных пропиливанием отвердевшего бетона.

Деформационные швы в бетонных полах должны полностью соответствовать проекту, а технологии их изготовления и заполнения – максимально учитывать эксплуатационные особенности объекта.

какими бывают и как выполняются?

Содержание

• 1 Что такое компенсационный шов?
• 2 Необходимость устройства
• 3 Какими бывают компенсационные швы?
• 4 Как выполняются?
• 5 Компенсационный шов в стяжке
• 6 Заключение

Бетонные основания являются наиболее долговечными, надежными и прочными. Однако бетон — капризный материал при формировании конструкций, поверхностей и их эксплуатации. Нагрузки, действующие на материал и в материале, которые имеют разные причины, приводят к растрескиванию монолитной поверхности. Так происходит, если вовремя не принять меры по созданию компенсационных разрезов, которые препятствуют подобным явлениям.

Что такое компенсационный шов?

Это целенаправленное фрагментирование бетонного основания (пол, стена, кровля и пр.), которое ослабляет действие внешних и внутренних сил (напряжений), ведущих к неконтролируемому деформированию и разрушению монолита бетона на всю его глубину. Подобные деформации могут стать причиной снижения показателей характеристик зданий. Компенсационный разрез реагирует и демпфирует изменения геометрии бетонной плиты, состоящей из нескольких независимых фрагментов. Такие швы являются серьезным фактором обеспечения надежности и долговечности сооружений.

Вернуться к оглавлению

Необходимость устройства

Конструкционные элементы построек связаны и постоянно взаимодействуют между собой на фоне того, что здания изменяют геометрические размеры под воздействием перемен в температурно-влажностном режиме эксплуатации, усадки каркаса, осадки твердеющих бетонных монолитов. Все это вызывает напряжения в узлах единой конструкции сооружения, хотя часто подобные изменения геометрии элементов визуально незаметны. Создание разрезов способствует равномерному распределению дополнительно возникающих нагрузок (сил, напряжений) путем компенсации изменений геометрических размеров (расширения, сжатия, скручивания, сдвигания, сгибания и пр.) материала, возникших из-за факторов, действующих на бетон (или в бетоне).

Нагрузки влияют на сооружения всегда, но без сформированных компенсационных швов они влекут за собой ухудшение характеристик фундаментов, возникновение трещин, проявления деформаций конструкций, увеличение внутренних напряжений, сокращение длительности эксплуатации и пр. К примеру, нагрев/охлаждение стен приводит к незначительному изменению их размеров, что в свою очередь создает в материале напряжения. Больше габариты стен — больше и напряжения.

Они вызывают трещинообразование (в стяжках бетона, внутренней отделке), передаются через жестко связанный каркас перекрытиям, балкам, лестницам, фундаменту и пр. Минимальный сдвиг положения стены в очаге напряжения немедленно создаст угрозу целостности жесткой конструкции постройки. Длительность воздействий, их величины могут даже стать причиной разрушения каркаса сооружения. Подвижки и сезонные пучения грунтов также проявляются как фактор разрушения отмосток, если в них не предусмотрены температурные разрезы.

Вернуться к оглавлению

Какими бывают компенсационные швы?

Виды и назначение швов в бетоне.

Характер нагрузок, которые должны компенсировать разрезы — основной признак их классификации. Они подразделяются на неподвижные (условно) — технологические и усадочные, а также на осадочные, изоляционные и температурные, деформационные. Перерывы в работах с бетоном сопровождаются формированием технологических разрывов, когда подушка материала, отлитая ранее, примыкает к грани нового участка монолита.

Усадочные разрезы путем фрагментирования плиты ослабляют напряжения растягивания в твердеющем материале, что способствует проходу трещин ниже разреза без выхода на ее поверхность либо проходу разлома по шву. Они компенсируют деформацию и усадку при неравномерной потере влаги разными участками стяжки. Наружными температурными разрезами здания разделяются на секции, что защищает от деформаций, вызванных изменением температуры бетона.

Часто их комплексируют со швами, задача которых — компенсация вертикальных сдвигов в отдельных частях сооружений из-за неравномерности осадки грунтов под постройкой. Деформационные швы разгружают монтажные стыки конструкционных элементов от деформаций скручивания, поперечных и продольных напряжений. Их формируют в местах примыканий пола к колоннам, лестничным маршам, пандусам, бордюрному камню, на изломах плоскостей материала, участках ступенчатого перепада высоты стяжек и пр.

Изоляционные швы обязательно создаются на стыке пола со стенами, лестницами, колоннами и пр. Их задача — пресечение передачи деформаций (температурных, усадочных и пр.) от каркаса сооружения на стяжку пола. Такое разъединение препятствует прохождению ударных звуковых волн внутрь помещений через стяжку и обратно. Температурные швы формируются для компенсации движения грунтов и зданий относительно отмостки. Ее фрагментирование и эластичная привязка к фундаменту обеспечивают демпфирование нагрузок.

Вернуться к оглавлению

Как выполняются?

Используется два метода формирования швов с использованием алмазных или абразивных кругов:

• монтажный — когда на стадии заливки бетон разделяется на фрагменты с использованием закладываемых на всю глубину плиты демпфирующих материалов (стекло, брус, полимерные ленты, пластиковая вагонка и пр.), которые могут удаляться из шва или оставаться в нем;
• разрезание — когда твердеющая бетонная плита прорезается на фиксированную глубину, а сформированные швы заделываются полимерными герметиками, мастиками, закрываются специальными конструкциями или оставляются незаполненными. Шаг (ширина полосы) нарезки определяется следующим образом: высота стяжки (в см) умножается на коэффициент «24». Результат — шаг обустройства швов (в см).

Они делаются идеально прямыми, допускается их пересечение только под прямым углом. Вместе с тем стыки рассечений не должны в плане формировать букву «Т». Когда невозможно исключить в плане пересечение швов в виде треугольника, фигуру делают равносторонней. Минимальная ширина швов 0,6 см, которая зависит от высоты слоя искусственного камня. По влажному бетону резка может проводиться уже через 12 – 72 часа после укладки (зависит от температуры воздуха), однако следует исключать ситуацию, когда бетон окончательно высох, и прорезанный край материала осыпается.

Глубина сечений составляет 1/4 – 1/2 высоты плиты. Площадь пола внутри помещений считается неделимой (до 30 м2), когда соотношение сторон такого «прямоугольника» не больше 1:1,5. Большие площадки разделяются усадочными швами на подобные или меньшие по площади участки. Когда монолит имеет длину от 25 м и более, его обязательно пересекают швами. Если дорожки твердеющего материала имеют ширину 3 метра и больше, делаются продольные швы.

На открытых для осадков плитах прорезы делаются с шагом 3 м, а максимальная площадь цельного куска не более 9 м2. Монолиты дорожек (коридоров) рассекаются поперечными швами с шагом до 6 м (обычный шаг — удвоенная ширина укладки материала), а Г-образные повороты фрагментируются на прямоугольники (квадраты). Также прорези разделяют напольные покрытия из различных материалов, основания в помещениях по дверным проемам, места перепада высоты стяжек.

Подобные швы, как и те, что оказываются под паркетной доской, не заполняются, а на открытом воздухе герметизируются. Разрезы плит пола, опоясывающие колонны, должны быть в плане квадратами, углы которых располагаются против плоских граней колонн (квадрат, образованный швами, поворачивается на 45 град. относительно граней колонны). Конструкционная целостность рассеченных оснований обеспечивается специальными системами, помещаемыми в швы или накладываемыми на них. Это профили из металла и уплотнители.

В отмостках пристеночные швы заполняются рубероидом, битумом или герметиком. Отмостка подразделяется на участки по 2 – 2,5 метра, которые пересекаются швами (перпендикулярными стене) на всю глубину заливки бетона. Такой разделитель формируется доской (несъемная опалубка), укладываемой на ребро так, чтобы верхний ее край совпадал с поверхностью опалубки. Доски (толщина до 3 см) обрабатываются горячим битумом, септиком. Также используются специальные ленты из винила толщиной до 15 мм. Затем опалубка бетонируется.

Вернуться к оглавлению

Компенсационный шов в стяжке

Схема расположения разных видов швов стяжки.

Рисунок разрезов, которыми разделяется стяжка, зависит от площади и конфигурации помещения. Пристенные швы имеют глубину на всю высоту стяжки. Их заполняют эластичными прокладками толщиной до 10 мм, силиконом. Также плиты заливки перерезаются на уровне дверных проемов и коридоров, но не на всю высоту материала. Аналогичным образом ее необходимо отделять от лестничного марша.

Если площадь помещения больше 30 м2 или если в нем есть Г-образные участки, она фрагментируется на прямоугольные (квадратные) составляющие со стороной не длиннее 6-ти метров. Установленные в помещении колонны также обособляются разрезами (в форме квадрата) у их основания. Когда стяжка содержит армирование, прорезание делается по границам листов арматурного каркаса.

В середине монолита рассечения обычно привязываются, например, к габаритам плитки, укладываемой на пол (шов должен проходить между ними). В теплых полах стяжка разрезается по границам полей тепловыделяющих элементов. Глубина прорезания определяется ее высотой, а также она зависит от наличия греющих труб в полу. В таких случаях массив бетона рассекается на 1/3 – 1/2 его толщины.

Вернуться к оглавлению

Заключение

Компенсационные швы являются необходимой составляющей формирования каркасов сооружений из бетона и обязательно обустраиваются при создании стяжек. Правильное применение швов — гарантия длительной и надежной эксплуатации зданий, сохранения эстетичности внутреннего декора.

Контрольные швы в бетоне — Когда резать и расстояние

Когда резать контрольные швы и правильное расстояние
Обновлено 1 июля 2021 г.

Правильно выложенные стыки. Примечание. Внутренние углы, где обычно возникают трещины, имеют правильно расположенные швы.

Важно принять активное участие в решении вопроса о размещении компенсаторов. Часто к расшивке не относятся достаточно серьезно, и «пилорез» приходит к вам на работу и делает разрезы там, где он считает нужным или там, где ему удобно. Кроме того, на большинстве планов не указано расстояние между швами. Так что не оставляйте эту важную часть бетонной конструкции на волю случая.

Найдите местных подрядчиков по бетону, которые помогут с вашим проектом.

ЧТО ТАКОЕ КОНТРОЛЬНЫЕ СОЕДИНЕНИЯ?

Контрольные швы представляют собой запланированные трещины, допускающие деформации, вызванные изменениями температуры и усадкой при высыхании. Другими словами, если бетон трескается, вы должны играть активную роль в принятии решения о том, где он трескается, и что он будет трескаться по прямой линии, а не случайным образом.

КОГДА РЕЗАТЬ КОНТРОЛЬНЫЕ СОЕДИНЕНИЯ

Убедитесь, что вы разрезаете соединения достаточно быстро. В жаркую погоду бетон может треснуть, если швы не будут вырезаны в течение 6-12 часов после отделки бетона. В этом случае, если вы не хотите использовать инструмент для нарезки канавок для резки швов, есть легкие пилы для сухой резки с ранним входом, которые можно использовать почти сразу после отделки. Эти пилы режут на глубину от 1 до 3 дюймов, в зависимости от модели.

РАССТОЯНИЕ КОНТРОЛЬНЫХ ШВОВ

Расстояние между швами (в футах) не более чем в 2-3 раза превышает толщину плиты (в дюймах). 4-дюймовая плита должна иметь швы на расстоянии 8-12 футов друг от друга.

При расположении швов опытные подрядчики часто используют их для создания привлекательного ромбовидного узора.

Видео о нарезке швов (размещение контрольных швов в свежем бетоне)
Время: 03:11

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ ПО СТЫКОВКЕ

• Вырежьте швы достаточно глубоко
  Вырежьте швы на 25% глубины плиты. Плита толщиной 4 дюйма должна иметь швы глубиной 1 дюйм.
• Как резать швы
  Инструменты для нарезки швов в свежем бетоне. Резка пилой прорезает швы, как только бетон становится достаточно твердым, чтобы края, примыкающие к разрезу, не откалывались от пильного диска.
• Прокладка швов под стенами или под коврами
  Под стенами их не видно. Под ковром у стыков не будет возможности телеграфировать через виниловые области.
• Избегайте повторных входящих углов
  Планирование схемы соединения иногда может исключить повторные входящие углы.

Дополнительные советы по созданию деформационных швов в бетонных плитах.

КОНТРОЛЬНОЕ СОЕДИНЕНИЕ VS. КОМПЕНСАЦИОННЫЙ ШВ

Компенсационные швы предназначены для предотвращения образования трещин, а компенсационные швы предназначены для обеспечения движения. Компенсационные швы или изоляционные швы используются между двумя разными заливками бетона или там, где бетон соединяется с другим материалом или даже конструкцией. Деформационные швы чаще используются в крупных коммерческих проектах и ​​часто не требуются при заливке жилых перекрытий. Эти швы обычно требуют заполнения, особенно если бетон будет полироваться или покрываться защитным покрытием (см. Герметизация швов в бетонной плите).

Рекомендуемые продукты

Brickform Ultra-M1x
Добавьте цвет и волокна с помощью одного продукта

Вторичное бетонное волокно
Переработанный полипропилен, соответствующий стандарту LEED

Ультраволокно 500®
Не скатывается и не пушится, принимает цвет

Бетон: контрольные и компенсационные швы

Перейти к содержимому

Бетон расширяется и сжимается при изменении температуры и влажности. При неправильном контроле могут начать появляться трещины. Размещение бетонных контрольных швов и компенсационных швов имеет решающее значение при проектировании и заливке бетонных плит и тротуаров. Оба этих типа соединений, хотя и очень разные, помогают снять напряжение с бетонной плиты.

Бетонные контрольные швы должны составлять не менее ¼ общей толщины плиты (глубина 1 дюйм для заливки толщиной 4 дюйма) и располагаться не менее чем в 2-3 раза (в футах) от толщины (в дюймах) плиты. плита (8-12 футов друг от друга для заливки толщиной 4 дюйма). Контрольные швы можно «создать» во время заливки бетона с помощью инструмента для создания шва. Эти швы также могут быть вырезаны в плите после того, как плита достаточно затвердеет, чтобы предотвратить сколы во время резки. Цель контрольного шва — позволить плите треснуть во время расширения и сжатия в известном месте и по прямой линии.

Компенсационные швы устанавливаются перед заливкой бетона. Компенсационные швы используются для того, чтобы плита могла двигаться и не создавала нагрузки на то, к чему она примыкает. Эти стыки размещаются там, где плита встречается со зданием, где плита встречается с другой плитой и где настил бассейна встречается с настилом. Для выполнения этих типов соединений используется податливый материал (асфальтовое покрытие, пробка, пластик). Материал должен расширять глубину плиты и простираться на всю ширину плиты. В идеале для компенсационных швов на внешней стороне конструкции предпочтительнее герметизировать эти швы. Использование высококачественного уретанового герметика (Vulkem #116) поможет предотвратить попадание осадков в шов и его замерзание. Некоторые из лучших герметиков рассчитаны на срок до 50 лет.

При небольшом планировании перед заливкой, использование контрольных и компенсационных швов поможет свести к минимуму растрескивание и продлить срок службы бетона.

Если ваша существующая бетонная подъездная дорожка, тротуар или патио со временем трескаются, вы можете сделать несколько вещей, чтобы продлить срок службы заливки. Доступны клейкие герметики, которые можно применять для герметизации трещин, чтобы предотвратить попадание воды и замерзание. Эти затычки доступны в различных цветах.
