Как сделать штробу в бетоне: перфоратором, болгаркой

Штробление бетона – это выполнение в толще материала небольших по ширине канавок, в которые прокладываются различные коммуникации (чаще всего провода и элементы электрической сети). Несмотря на кажущуюся простоту процесса, правильно и безопасно сделать штробы получается далеко не всегда.

Прокладка коммуникаций выполняется в соответствии с установленными правилами и нормами, предполагает соблюдение определенных расстояний, использование подходящего инструмента, корректную разметку стены, устранение пыли, аккуратный монтаж и т.д. Самое главное, чему нужно уделить внимание в первую очередь – это изучение действующих норм СНиП и выбор инструмента.

Чем и как сделать штробу в бетоне:

Зубило и молоток
– просто и дешево, но неудобно и долго. Даже при условии наличия определенных навыков и сноровки штробы получаются кривыми, выполняются трудоемко. Но зато не нужно покупать никакого инструмента, тратиться на расходники и т. д.
Перфоратор
– процесс идет быстро, но штроба часто получается с неровными краями.
Болгарка
– дает огромное количество пыли, которая потом с трудом убирается даже строительным пылесосом. Зато углубления получаются ровными, работа идет быстро.
Штроборез
– самый лучший и дорогостоящий вариант. Для одноразового применения получается очень затратно, зато штробы создаются ровными, без пыли и сильного шума, быстро.

До того, как начинать штробить, обязательно нужно изучить все нюансы и тонкости, правила и нормы, указанные в специальных документах.

Содержание

1 Как сделать штробу в бетонной стене
2 Чем и как сделать штробы в стенах
- 2.1 Болгарка УШМ
- 2.2 Перфоратор
- 2.3 Молоток и зубило
- 2.4 Дрель
- 2.5 Штроборез
3 Как проштробить стену под проводку
- 3.1 Порядок работ
- 3.2 Размечаем стены под штробы
- 3.3 Особенности железобетонных стен
- 3. 4 Изготовление борозды по бетону
- 3.5 Работа по газобетону
- 3.6 Штробление без пыли
4 Монтаж кабеля и установка розеток

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

Нельзя штробить несущие стены.
Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
До газовой трубы должно быть расстояние минимум 40 сантиметров.
Глубина штробы – не более 2.5 сантиметров.
Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

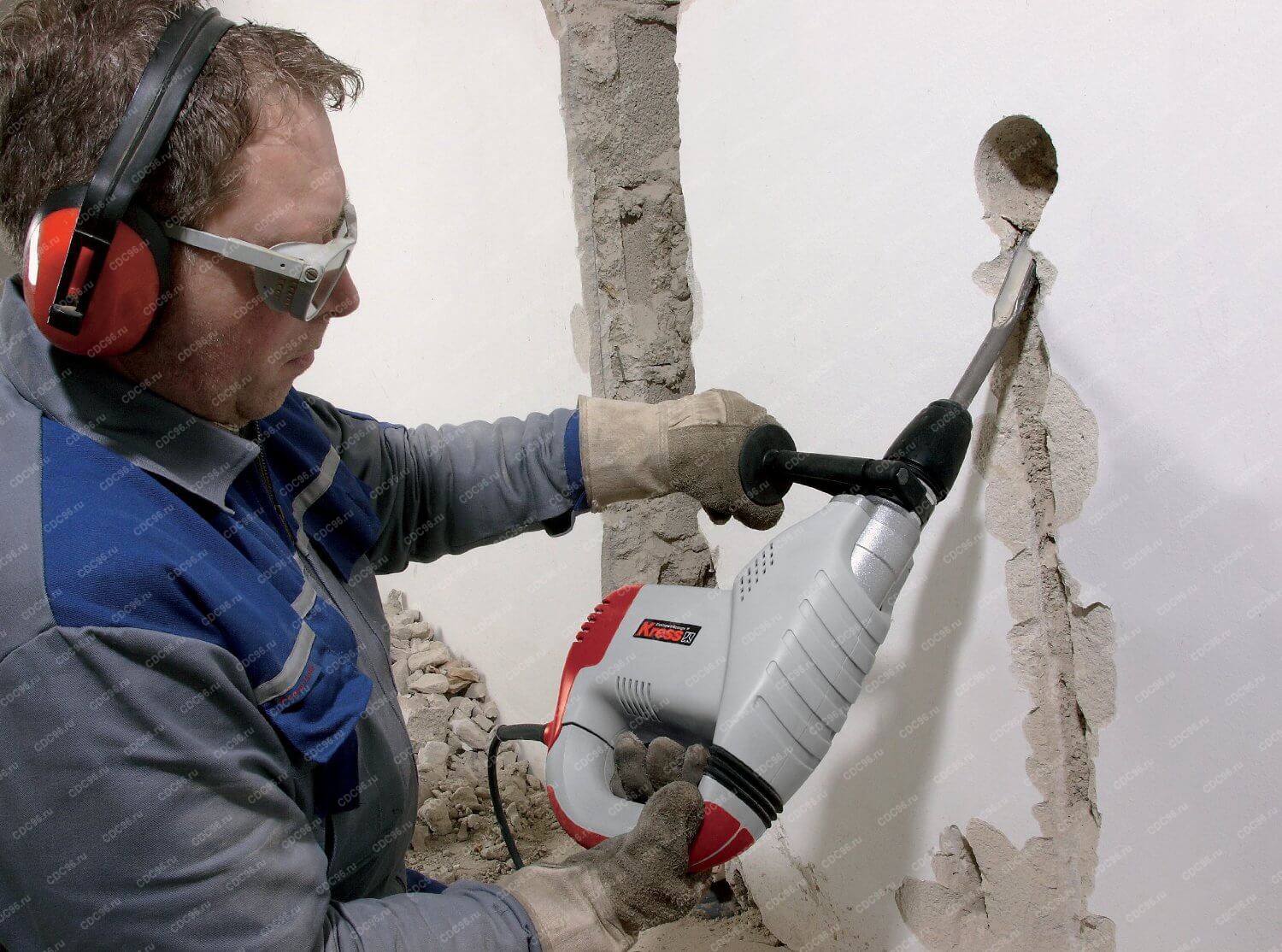

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

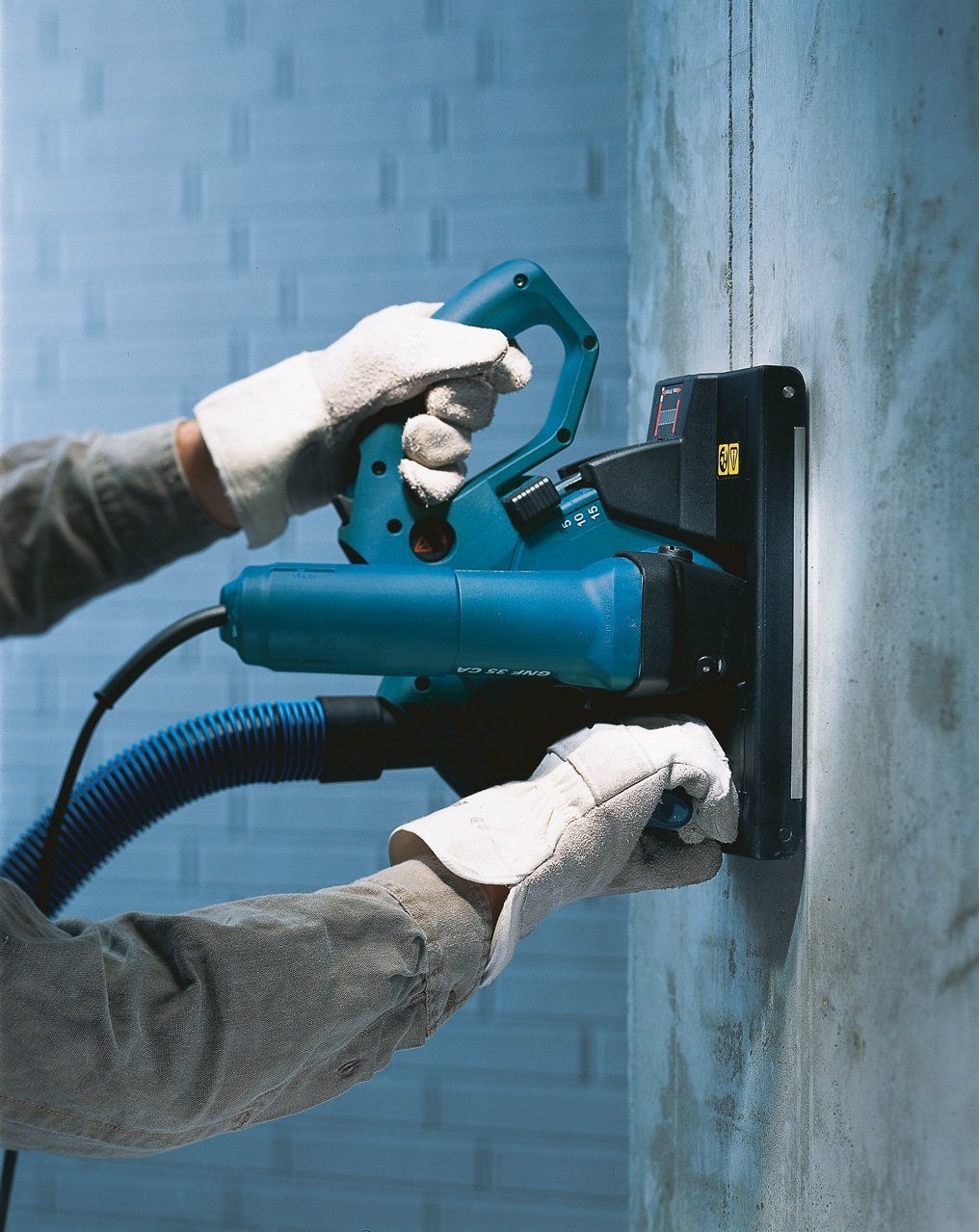

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Как проштробить стену под проводку

Несмотря на то, что задачи бывают разными, обычно штробы в помещениях делают именно для прокладки электросетей. И тут важно все сделать правильно, чтобы потом иметь возможность безопасно и комфортно эксплуатировать все элементы.

Порядок работ

Сначала составляют подробный план работ, намечают основные этапы, тщательно все рассчитывают и продумывают.

Основные этапы создания штроб для электропроводки:

Определение мест расположения розеток, выключателей, подводки проводов освещения и т.д. План рисуют тщательно, отмечая каждый элемент и место его расположения (с учетом вышеперечисленных правил и требований СНиП).
Разработка трасс в соответствии с местами расположения основных элементов.
Перенос плана на стены маркером или карандашом. Как это сделать: отметить места расположения элементов (светильников, бра, люстр, выключателей, розеток и т.д.), вертикально от них вверх провести линии, не доходя до угла с полотком, отметка мест установки распределительных коробок, которые соединяются горизонтально прямой линией и идут до электрошкафа.

Проверка всех мест, где будет проводиться сверление (и штроб, и углублений для подрозетников) на предмет наличия старой проводки с использованием детектора. Если найдены металлический каркас или линии, нужно откорректировать план и обойти их.
После того, как план с корректировками перенесен на стену, можно начинать штробление: сначала делают отверстия для распределительных коробок и подрозетников, потом они соединяются штробами.
После того, как все сделано, замеряются расстояния и вносятся в план.
Далее прокладываются кабели, фиксируются в штробах. Все кабеля должны быть проверены на целостность изоляции до прокладки и после.
Штробы заделываются раствором, далее снова проверяют кабеля, монтируют внешние части элементов.

Размечаем стены под штробы

При прокладке штроб для электропроводки действуют все общие правила СНиП, также нужно позаботиться о некоторых специфичных моментах.

Как правильно разметить штробы для проводки:

Подготовить инструменты – это могут быть как современные приборы (лазерные, электронные дальномеры), так и обычные средства (маркеры, карандаши или мелки, линейка или рулетка, отвес и уровень, строительный шнур).
Обозначение маркером мест расположения светильников на потолке, розеток и выключателей на стене, распределительных щитка/коробок. Измерение указанных на плане расстояний. Желательно очерчивать границы для штробления по образцам кабелей, коробок подрозетников.
Выбор ширины штробы в соответствии с кабелем (тут В – это ширина, Н – высота). Для трехпроводного кабеля сечения 0.75-4 миллиметров от коробки до подрозетника штробу делают шириной 1 сантиметр и глубиной 1.5 сантиметра.

Возможные отклонения, которые должны учитываться при разметке: высота полов подымается после заливки и настила покрытия, потолки опустятся после установки подвесных/натяжных конструкций, стены могут менять конфигурацию после выравнивания штукатуркой, гипсокартоном. Также стоит делать поправки на кривизну стен, которую нередко можно наблюдать в старых и новых домах.
Первый метод выполнения разметки
– нанести прямые линии обивочным шнуром: сначала нужно натянуть между двумя точками пропитанный любым цветным порошком строительный шнур на расстоянии 1 сантиметр от стены, потом шнур оттянуть и резко отпустить. Для качественной натяжки можно использовать гвозди, саморезы, дюбеля из стали.
Второй метод разметки
– отметить 2 контрольные точки с обязательным использованием уровня, провести между точками мелом строго вертикальную/горизонтальную линию.
Третий метод разметки
– применение лазерных приборов, которые лучами отсвечивают четкие линии в вертикальной/горизонтальной плоскостях.
Для нанесения разметки на потолок используют разные методы, но сначала определяют центральную точку на поверхности (проводят 2 прямые линии от углов по диагонали, беря точку их пересечения за центр).

Особенности железобетонных стен

При штроблении железобетонных конструкций нельзя нарушать металлический каркас. Сначала определяют глубину залегания стального каркаса, потом корректируют параметры штробы. Если прохождение металлических прутьев определить трудно, лучше всего делать небольшие углубления или вообще не делать в самой стене, а прятать в слое штукатурки.

Также можно выполнить открытую проводку – сделать в виде ретро или проложить провода в специальные кабель-каналы. Можно привлечь дизайнера, который сделает коммуникации частью интерьера. В Москве и регионах отыскать профессионала не составит труда.

Изготовление борозды по бетону

Для выполнения штроб в бетоне используются различные инструменты – молоток и зубило, болгарка, перфоратор, штроборез. Электроинструмент ускоряет процесс, но понижает уровень безопасности и может провоцировать появление большого количества пыли. Штроборез стоит дорого, но зато позволяет выполнить работы быстро, качественно, беспыльно практически. Каждый мастер выбирает подходящий для него метод создания штроб и реализует поставленную задачу.

Работа по газобетону

Для создания штроб в газобетоне могут использоваться все те же методы, что и для обычного бетона. Но лучше всего выбирать специальный штроборез для пено/газоблоков, который делает сразу две канавки. Единственный минус в работе с газобетоном – появление огромного объема пыли, который в случае с применением штробореза уходит в специальный отсек, в других случаях обязательно использование промышленного пылесоса.

Штробление без пыли

Пыль может стать серьезной проблемой в работе, поэтому заранее стоит продумать, как лучше всего с ней справляться.

Советы мастеров для уменьшения количества пыли:

Увлажнять поверхность регулярно в процессе.
Применять бытовой пылесос.

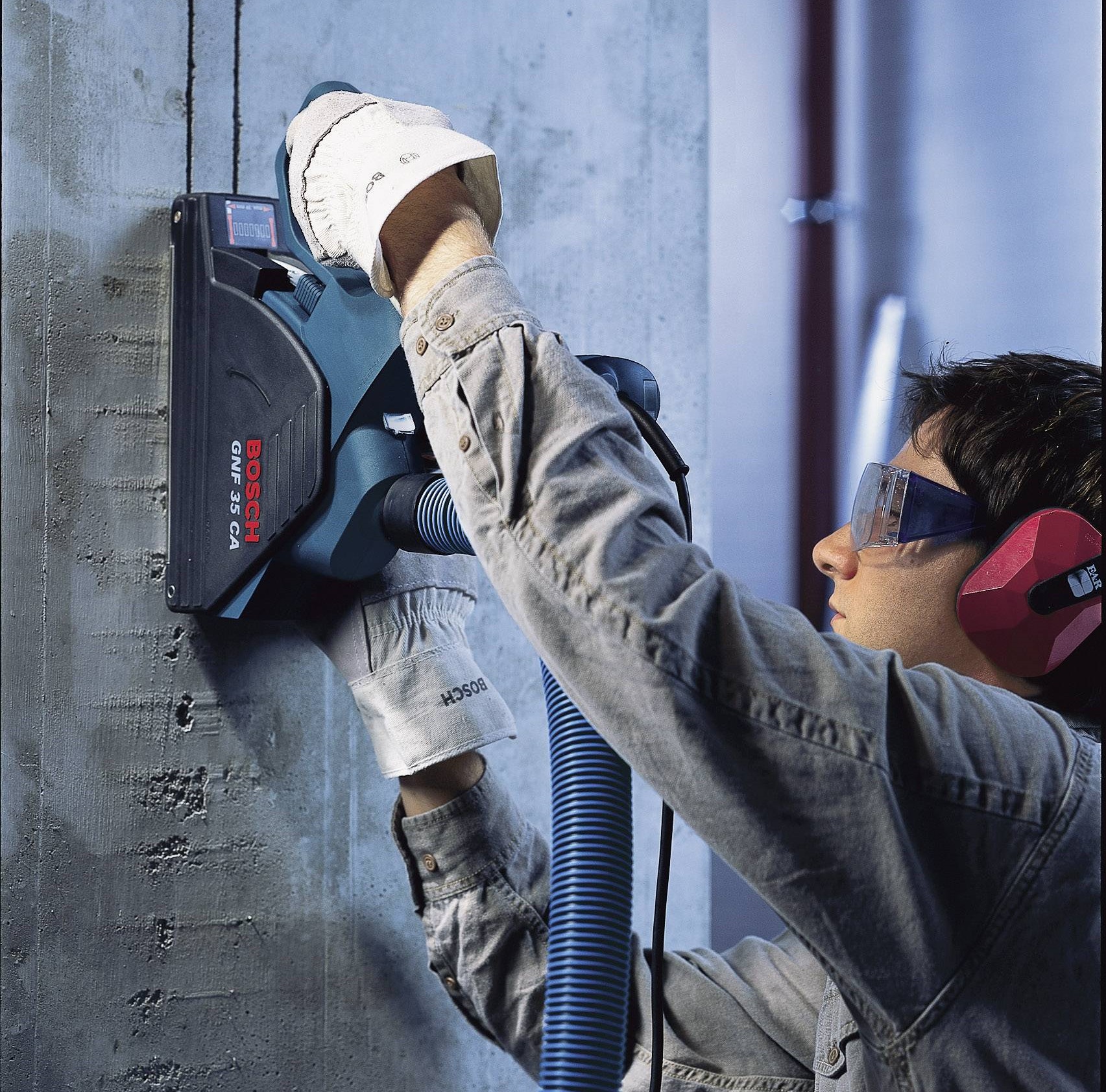

Использовать штроборез с уже подключенным к нему пылесосом – в устройстве предусмотрен специальный кожух, который закрывает оба диска и изолирует пространство резки, в то время, как пыль вытягивается через отвод пылесоса.
Мокрая резка бетона болгаркой – используется шланг, который беспрерывно подает воду на диск, всю площадь резки. Но тут нужно проявлять внимательность, так как если вода попадет на инструмент, она его испортит.

Монтаж кабеля и установка розеток

Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.

Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.

Как заделывают углубления перед финишной отделкой:

Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
Затем все аккуратно грунтуется, грунт высыхает.
Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.

Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.

Штробление под проводку и коммуникации в стене, полу, потолке. Цена штробы за метр

Товары

Расходные материалы
- Шлифовка бетона
- Резка бетона
- Фрезерование бетона
- Полировка бетона

Услуги

Заливка
- Бетонная стяжка
- Вакуумирование бетонных полов
- Затирка свежего бетона, топпинг
- Полусухая стяжка
- Полимербетонные (полимерные) стяжки
- Фундаментные плиты
- Ленточные фундаменты

Затирка

Шлифование
- Шлифование бетонного пола
- Выравнивание бетонного пола
- Шлифование стен и потолка
- Шлифование бетонных лестниц
- Полировка бетона

Фрезерование

Покрытия
- Тонкослойное полимерное покрытие
- Кристаллизация (пропитка) бетона
- Полимерные наливные полы
- Декорирование и реставрация бетона

Резка
- Резка бетонного пола стяжки и плиты перекрытия
- Резка деформационных и температурных швов
- Резка проемов и ниш в стене
- Штробление под проводку и коммуникации

Сверление

Ремонт

Главная

Услуги

Резка

Штробление под проводку и коммуникации

Ориентировочные цены на работы по устройству штроб
Вид работ	Кирпич	Бетон
Штроба по стене, полу 20х20 мм	от 240 р./мп	от 420 р./мп
Штроба по потолку 20х20 мм	—	от 720 р./мп
Штроба по стене, полу 35х35 мм	от 320 р./мп	от 630 р. /мп
Штроба по стене, полу 50х50 мм	от 690 р./мп	от 920 р./мп
Штроба по стене, полу 60х60 мм	от 890 р./мп	от 1320 р./мп
Штроба по стене, полу 100х100 мм	от 1450 р./мп	от 3600 р./мп
Штроба по стене, полу 150х150 мм	от 2400 р./мп	от 5400 р./мп
Подрозетник в стене D 68-80 мм	от 340 р./мп	от 550 р./шт.

* За основу расчета, принята площадь 100 м²
В стоимость включены все затраты, связанные с проведением работ, кроме электроэнергии.
Минимальная стоимость заказа на выполнение одного вида работ — 33 000 р.
Консультация (выезд) Специалиста на объект — 1 500 р. (вычитаются в дальнейшем из стоимости работ)
Выезд бригады на объект без проведения работ, по «вине» Заказчика — 5 000 р.
Вывоз строительного мусора с объекта осуществляется за отдельную плату
Вышеприведенные цены указаны без учета возможных Скидок и НДС.

Штроба – это канавка (бороздка или выборка) в стене, потолке или в полу, делается она с целью прокладки электропроводки или других коммуникаций, таких как трубки кондиционера, водопровод, канализация, газопровод и т.п. Размеры штробы (ширина и глубина) определяется габаритными размерами закладываемого в нее элемента (кабеля, трубы, гофрированного шланга).

Если в помещении, где производится штробление, была ранее смонтирована электропроводка и она не обесточена, необходимо произвести ее поиск с помощью специального инструмента — детектора электропроводки, так как есть вероятность, что штроба пересечется с существующей электропроводкой, а это чревато коротким замыканием и даже пожаром!

В случае, когда для монтажа новой проводки ил прокладки коммуникаций производится штробление, бетон, монолит и даже армированный бетон не помеха, если оно производится специальным инструментом «Штроборезом» или, как его еще называют, штрободел. В его состав входят 2 металлических диска с напаянными на их кромку алмазосодержащими (еще называют алмазными) сегментами. Диски смонтированы на одной оси, а расстояние между ними регулируется, что позволяет сделать два параллельных прореза в обрабатываемом основании. Диски закрыты кожухом, что позволяет избежать попадания огромного количества пыли образующейся при резке бетона, гипса или кирпича. В кожухе, в свою очередь, предусмотрен патрубок для подключения пылесоса, который удаляет пыль из кожуха. Оставшийся между прорезями оставленными алмазными дисками бетон выбирают (или выбивают) перфоратором или скалывателем.

Правила штробления стен под электропроводку регламентируются СНиП 3.05.06-85, где указано, что в стенах толщиной более 8 см трассы для проводки можно штробить по самым коротким путям. Если толщина стен 8 см и менее (тонкостенные внутрикомнатные перегородки), а также если под слоем штукатурки скрыта проводка, то прокладывать штроб следует только параллельно строительно-архитектурным линиям. При этом следует выдерживать расстояние горизонтальных трасс до плит перекрытия не более 25-30 см. Наша компания имеет богатый опыт ремонтных и строительных работ по штроблению, а также все необходимое оборудование для штробления. Это позволяет проводить штробление стен и потолков любой сложности. Штробление железобетона, штробление кирпича или иного строительного материала становится нашей работой, которую мы обещаем выполнить качественно и без лишних проволочек.

Закажите консультацию

Вид работ

Заливка бетонаЗатирка бетонаФрезеровка бетонаПокрытия бетонаРезка бетонаСверление бетонаРемонт бетонаШлифовка бетонаиное

Объем работ

Комментарий

вы:

Физическое лицо

Юридическое лицо

Ваше имя

Телефон*

Электронная почта

организация

Почтовый адрес

Нажимая кнопку «Отправить», вы соглашаетесь
с Условиями обработки персональной информации

Что такое нарезка бетонных канавок? — A-Core Concrete

Нарезка канавок – это процесс создания узорчатых канавок на бетонных поверхностях. Нарезка канавок обычно выполняется на настилах мостов, взлетно-посадочных полосах аэропортов, парковочных стойках и других мощеных поверхностях, чтобы приспособиться к высокоскоростному движению.

Нарезка канавок в бетоне резко улучшает сопротивление скольжению, способствуя общей безопасности как дорог, так и взлетно-посадочных полос. В ненастную погоду канавки позволяют вытеснять воду между бетонной поверхностью и протектором шин транспортных средств. Это улучшает отвод воды, снижает риск аквапланирования и повышает управляемость автомобиля в неблагоприятных погодных условиях.

Настилы мостов и нарезы взлетно-посадочных полос

Аквапланирование на любой дороге может иметь катастрофические последствия. Аквапланирование на мосту может сочетать опасность аварии на высокой скорости с дополнительной опасностью опасного падения. Рифленые поверхности моста необходимы для улучшения сцепления с дорогой и предотвращения аквапланирования.

Аквапланирование на взлетно-посадочных полосах может быть не менее опасным, особенно для самолетов, приземляющихся на высоких скоростях. FAA пришло к выводу, что поперечные канавки значительно уменьшают все типы салазок, что приводит к сокращению тормозного пути даже на мокром бетоне. Желобчатые взлетно-посадочные полосы также быстрее сбрасывают воду, снижая риски, связанные с суровыми погодными условиями.

Преимущество A-Core в области нарезания канавок в бетоне

Высококвалифицированные и хорошо оснащенные команды A-core успешно завершили проекты по нарезанию канавок в бетоне и шлифовании в Аризоне, Колорадо, Айдахо, Монтане, Неваде, Нью-Мексико, Юте, Вашингтоне и Вайоминге. .

В Неваде мы завершили нарезку канавок и шлифование объездной дороги плотины Гувера, моста длиной почти 2000 футов через Черный каньон на высоте почти 900 футов над рекой Колорадо.

В штате Юта компания Provo River Construction (PRC) заключила с нами контракт на выполнение всех работ по шлифовке бетона и нарезанию канавок в бетоне для массивного проекта -15 CORE, который добавил две полосы движения в каждом направлении к 24 критическим милям шоссе с интенсивным движением и заасфальтировано 2,8 миллиона квадратных метров. Министерство транспорта назвало его «самым быстрым проектом строительства автомагистралей стоимостью миллиард долларов в истории США».

Компания A-Core берется за любой проект, будь то сложный или простой, используя свой фирменный опыт и технические возможности для достижения выдающихся результатов. Для масштабных проектов, таких как нарезание канавок и шлифовка бетона, мы придерживаемся трех принципов:

Улучшите плавность хода. A-Core предназначен для восстановления и улучшения качества езды, продления срока службы поверхностей и обеспечения плавной и тихой езды для всех водителей.

Повышение безопасности. Мы следим за тем, чтобы все поверхности соответствовали федеральным требованиям и стандартам производительности.

Соответствовать и превосходить ожидания проекта. Наш опыт, навыки и самое современное оборудование ставят нас на шаг впереди остальных. Мы удовлетворяем и превосходим ожидания вашего проекта в срок и в рамках бюджета.

Запросите расценки на нарезку канавок в бетоне компанией A-Core

С 1974 года компания A-Core предлагает профессиональные услуги по нарезке канавок в бетоне, шлифовке бетона, сверлении бетона и другие услуги по резке бетона. Мы беремся за строительные задачи из каждой отрасли и региона. Свяжитесь с нами, чтобы запросить ставку сегодня.

Резка — Как проще всего вырезать 2-дюймовую канавку в бетоне?

спросил
7 лет, 7 месяцев назад

Изменено
7 лет, 7 месяцев назад

Просмотрено
18 тысяч раз

Рядом с моим домом проходит бетонный тротуар шириной 5 футов. Я хочу вырезать 2-дюймовую канавку от стены до двора, чтобы провести оросительную трубу из ПВХ от крана на стене к деревьям. Основной вопрос:

Как проще всего прорезать канавку в тротуаре? (т. е. какой инструмент мне понадобится и как его использовать?)

Другие вопросы:

Можете ли вы придумать лучший способ полива из крана (который вы видите дальше по стене) в сад?

С какими еще проблемами я столкнусь и как их избежать?

бетон
резка
орошение

Я бы попытался пройти через плиту, а затем под ней. Большинство плит имеют толщину 6 дюймов с гравием под ними.

Вы можете арендовать бур по бетону примерно за 60 долларов США в домашнем складе. Проделайте отверстие в своей плите.

Затем установите трубу (слегка сложно из-за колена) и засыпьте яму обратно гравием.

Конечный результат будет намного красивее и меньше повредит плиту.

Вам понадобится пила по бетону с алмазным диском диаметром 12 или 14 дюймов, чтобы полностью прорезать плиту.
