Бетонные перекрытия: требования, виды и расчеты

Содержание

  • 1 Назначение
  • 2 Требования к перекрытиям
  • 3 Виды
  • 4 Материалы и инструменты для изготовления
  • 5 Как рассчитать параметры?
  • 6 Устройство опалубки под перекрытие
  • 7 Армирование
  • 8 Заливка перекрытий
  • 9 Вывод

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Назначение

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

  • подвального помещения с комнатами;
  • первого этажа со вторым;
  • крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Вернуться к оглавлению

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

  • наличие необходимой прочности;
  • не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
  • важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
  • бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.

Вернуться к оглавлению

Виды

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

  • чердачные;
  • подвальные;
  • межэтажные.

Бетонное перекрытие также бывает:

  • пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
  • ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
  • монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.

Вернуться к оглавлению

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

  • бетононасос;
  • щуп;
  • емкость;
  • ведра;
  • домкрат;
  • строительный уровень;
  • фанера со свойством влагостойкости;
  • доски;
  • стальная арматура;
  • проволока;
  • бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.

Вернуться к оглавлению

Как рассчитать параметры?

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

  • прочность армирующей конструкции;
  • действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

  • интенсивность постоянных нагрузок;
  • усилия в сечениях с большой нагрузкой;
  • жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

  • расчетное сопротивление арматуры и бетона;
  • арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

  • площадь рабочей арматуры;
  • погонная нагрузка на балки;
  • требуемый момент сопротивлений;
  • максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Вернуться к оглавлению

Устройство опалубки под перекрытие

Схема сборки опалубки перекрытия.

Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

Устанавливая собственноручно опалубку, важно помнить несколько правил:

  • исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
  • проверяют прочность установленных под опалубкой домкратов;
  • для возведения опалубки применяют влагостойкую фанеру;
  • опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
  • установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.

Вернуться к оглавлению

Армирование

Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

Вернуться к оглавлению

Заливка перекрытий

Заливка монолитного перекрытия.

После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

Вернуться к оглавлению

Вывод

Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

технология монтажа по шагам, армирование плит

Перекрытие представляет собой горизонтально расположенную конструкцию, разделяющую помещения по высоте, при этом верхняя часть служит полом, а нижняя — потолком. В качестве материала для постройки чаще всего используется бетон (обычно армированный), это связано с его способностью выдерживать постоянные и временные эксплуатационные нагрузки. Такие перекрытия ценятся за надежность, долговечность, пожаробезопасность и значительную прочность, единственным недостатком является их высокий вес. Вне зависимости от выбранной технологии монтажа, процесс отличается трудоемкостью, его сложно проводить самому: потребуется не менее двух помощников и специальная техника (для подъема бетонных изделий).

Оглавление:

  1. Виды и требования
  2. Особенности бетонной конструкции
  3. Инструкция по размещению

Обзор разновидностей

Согласно целевому назначению, данные конструкции разделяют на:

  • Цокольные или черновые — размещенные между подвалом и первым этажом.
  • Междуэтажные.
  • Мансардные.
  • Чердачные.

В зависимости от применяемой технологии возведения, различают такие бетонные перекрытия, как: монолитные (цельные) и сборные. Первые создаются путем заливки раствора на размещенный каркас из арматуры. Этот способ не требует грузоподъемной техники, все работы можно выполнить самостоятельно, но для приготовления и заполнения опалубки бетоном лучше привлечь помощников. Во втором случае на армопояс укладываются бетонные плиты перекрытия определенного размера, чаще всего пустотелые. Схема размещения продумывается заранее, как и тип плит, в основном они имеют стандартные габариты (до 7 м в длину, 1,5 в ширину, 22 см в высоту). Различают пустотные, ребристые и монолитные конструкции, последние в целях снижения веса часто выполняются из газобетона.

Основные требования к перекрытиям:

  1. В отличие от дерева, бетонные блоки более тяжелые, поэтому их не укладывают на стенах, толщиной менее 200 мм.
  2. При расчете нагрузки учитывается как вес самой конструкции, так и мебели и размещаемых вещей.
  3. Перекрытия подбираются не только с высокой прочностью и жесткостью, но и с хорошими звукоизолирующими свойствами.
  4. Зачастую они возводятся между помещениями с различными температурными параметрами, для снижения теплопотерь лучше заранее предусмотреть монтаж минваты или другого утеплителя.
  5. Абсолютно все используемые для постройки стройматериалы должны обладать противопожарными свойствами.

При выборе варианта заливки основное внимание уделяется армированию перекрытия, несущими элементами выступают металлические балки (двутавр, швеллер). Сделать каркас разрешается из прутьев, диаметром не менее 10‒12 мм, для этих целей используется обычная шахматная схема с шагом в 200 мм. Для заливки нужен бетон прочностью от 200, данный этап работ лучше провести за один день.

Существуют нормативные таблицы для выбора диаметра арматуры (в зависимости от ширины пролетов и ожидаемой весовой нагрузки), но с учетом низкого качества современного металлопроката рекомендуется покупать материал толще как минимум на 2 мм. При этом схема расположения ячеек остается неизменной, желательно применять цельные куски, в крайнем случае — сваривать отдельные участки (а не перевязывать проволокой). У таких бетонных перекрытий отсутствуют прогибы и ограничения по форме, но для приобретения достаточной надежности требуется особый уход за поверхностью и выжидание определенного промежутка времени до полного набора прочности раствора.

Укладку готовых армированных плит своими руками провести труднее, в этом случае делается предварительный расчет, подбор и покупка материала с нужными размерами, продумывается оптимальная схема их размещения. Монтаж проходит быстро, такие перекрытия обладают высокими несущими способностями, ввод в эксплуатацию возможен практически сразу. Существенным ограничением для самостоятельного проведения работ является необходимость в грузоподъемной технике, для размещения армирующего пояса требуется как минимум консультация специалистов. Единственный вариант укладки такого перекрытия своими руками (без использования услуг строительных фирм) — аренда подъемного крана и привлечение помощников.

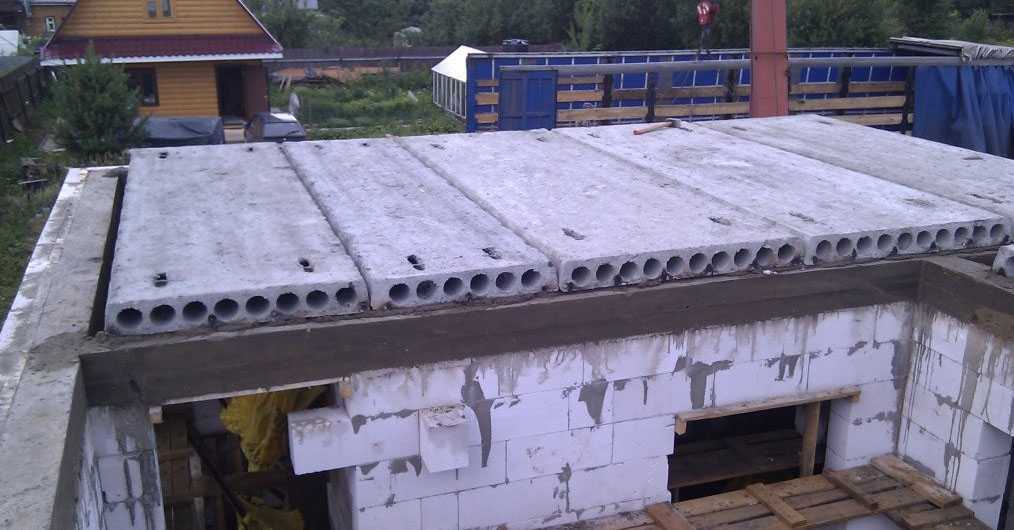

Технология монтажа бетонных панелей

Подготовительные работы начинаются еще на этапе возведения стен: на определенной высоте кладка ведется не полностью, часть пространства остается для монолитного армопояса. Глубина опирания плит зависит от толщины перекрытия, с учетом будущей теплоизоляции, и лежит в пределах от 70 мм для стальных конструкций и 120 — для поверхностей из пористых материалов. Они не заходят в стены из крупных бетонных блоков глубже, чем на 120 мм, из кирпича — на 160.

Процесс заливки армопояса напоминает фундаментные работы: устанавливается опалубка, внутри которой следует сделать прочный каркас-обвязку из металлопроката, далее все заполняется цементно-песчаным раствором (без щебня). Данный этап является обязательным, по всему периметру разделяемого помещения появляется конструкция, более прочная, чем сами стены, при укладке цокольного перекрытия его провести проще. В последнем случае по крайней кромке фундамента просто устанавливается дополнительная опалубка, расход раствора увеличивается незначительно.

Далее, с помощью подъемного крана размещаются бетонные балки перекрытия, шероховатая часть является верхней, гладкая — нижней. Все дальнейшие этапы вполне выполнимы своими руками. Возможны проблемы, связанные с размерами блоков, не всегда удается перекрыть все пространство. В этом случае плиты раскладываются с отступом в половину оставшегося свободного места, а полученные промежутки заполняются обрезками железобетона или шлакоблоком и заливаются тем же цементно-песчаным раствором, что и для армопояса. Для упрощения сцепления при закладке позволительны незначительные щели, но не более 5 мм, однако желательно их избегать. Согласно прилагаемой инструкции, не допускается монтаж сильно поврежденных плит при возведении многоэтажных зданий, но на надежность конструкции в малоэтажном доме мелкие дефекты и трещины не повлияют.

В любом случае бракованные элементы заводятся на стены глубже на 10 см, чем целые, дефектные участки лучше размещать с учетом попадания на будущие внутренние перегородки, также они монтируются между целыми панелями. Часто возникает вопрос: как сделать бетонное перекрытие надежным, с этой целью специалисты рекомендуют усилить места стыков металлическими прутами (еще эта процедура способствует более прочному соединению с несущими конструкциями).

Обязательно отслеживается горизонтальный уровень, предельно допустимые отклонения двух смежных поверхностей составляют: до 8 мм при длине плит до 4 м, до 10 при средних размерах, и 12 мм — для монолитов от 8 до 16 м. Толщина бетонного раствора под ребром плиты не должна превышать 20 мм. Желательно сделать дополнительную теплоизоляцию торцов, в частности — участков соприкосновения со стенами, все возможные пустоты заполняются. Этот этап очень важен, при его игнорировании в полостях накапливается конденсат, ржавеет арматура в перекрытии, сыреют стены и потолки.
