Пенобетон технология: Обзор технологий производства пенобетона — СтройБетон

2 технологии производства пенобетона: баротехнология, пеногенерация

Mira | 30.08.2013 | Строительные материалы | 8 498 views | Комментариев нет

Содержание

Пенобетон – это пористый камень, который создается искусственно и имеет пористую структуру по всему объему. Размер пор достигает размера до 3 мм. Его также называют ячеистый бетон. В настоящее время в производственной промышленности пенобетона, а также изделий из него, различаются две основные технологии его получения: баротехнология и производство с использованием пеногенератора. Необходимо отметить, что в обеих методиках применяется почти одинаковое сырье, но при этом отличия состоят как в способе затворения, так и в порядке введения базовых компонентов. Благодаря этому, продукция получается разной прочности и отличается качеством.

Баротехнология

Использование метода баротехнологии в производстве данного материала отличается и преимуществами, и недостатками. Изделия, полученные методом баротехнологии, имеют низкий уровень прочности, но отличаются более простым и менее затратным процессом. Они не требует дорогостоящего оборудования и слишком больших помещений, а время получения условной единицы значительно сокращается. Данный способ получения пенобетона используется именно из этих экономических соображений. Однако, если для производителей таких стройматериалов вышеназванные качества являются плюсом, то потребитель получает низкокачественную продукцию, которая не должна использоваться в больших объемах строительства.

При применении баротехнологии, в герметичный смеситель вводят базовые компоненты камня: песок или зола-уноса, цемент, вода, ускорители твердения, пенообразователь, а иногда воздухововлекающие добавки. В технологии изготовления смесей в необязательном порядке внедряются также дополнительные операции, которые направлены на оптимизацию гранулометрического состава компонентов и регулирование пористой структуры, на применение газо- и пенообразователей, а также использование функциональных добавок, которые ускоряют структурообразование.

Затем под давлением, образующегося в смесителе, все эти компоненты тщательно размешиваются и смесь активно насыщается воздухом. Этот процесс принято называть воздухововлечением. Под давлением полученный раствор через трубопровод поступает прямо в литьевые формы. При этом останавливается процесс атмосферного давления, которое нагнеталось в смесителе с помощью компрессора, после чего пенобетонная смесь начинает увеличиваться в объеме. Визуально этот процесс напоминает всход дрожжевого теста, который отличается только скоростью «всхождения»: у этого же материала в момент формовки увеличение происходит моментально.

Достоинства и недостатки метода баротехнологии

А теперь подробнее остановимся на минусах и плюсах баротехнологии производства пенобетона. Данный метод отличается более низкой прочностью продукции, что является главным его недостатком. Конечно лучше и результативней взбивать более жидкие субстанции. Чтобы сравнить, нужно представить консистенцию взбитой 30%-ой сметаны с молоком. В состав затворения производители вынужденно вводят большее количество воды, из-за чего окончательная прочность пеноблоков значительно уменьшается. Для полноценного процесса гидратации при получение цемента большее количество воды нежелательно. Процесс гидратации — это присоединение воды, которое происходит с помощью химической реакции клинкерных составляющих цемента с водой. При взаимодействии с водой цемент твердеет и превращается в так называемый цементный камень.

При этом в пенобетоне, который изготавливается методом баротехнологии, образуются довольно крупные поры. Их можно сравнить с порами мелкой пемзы. Воздушные пустоты в его структуре редко бывают меньше 1-2 миллиметров. Естественно, такие крупные поры намного снижают прочность и несущую способность блоков в будущих конструкциях зданий.

Недостатком этого метода можно также считать применение синтетических пенообразователей, которые имеют низкую экологичность. Нужная подвижность смеси, без увеличения пропорции воды, получается добавлением пластифицирующих субстанций – суперпластификаторов. Сегодня ни одно современное предприятие цементных или бетонных смесей не обходится без специальных добавок в производстве бетона, что существенно улучшает качество смеси и регулирует процессы схватывания и твердения цемента.

Несмотря на безусловное увеличение качества и подвижности пенобетонной смеси, его применение исключает использование натуральных пенообразователей, которые используются для производства ячеистых бетонов. Известно, что они получаются в процессе превращения макромолекул натурального протеина гидролизом в водном растворе. Одним словом, если потребитель решается построить дом из экологически безопасных материалов, он изначально должен исключить использование пеноблоков, которые изготовлены методом баротехнологии.

Безусловно, существенным достоинством производства этих изделий данным методом считается более низкая себестоимость, что значительно увеличивает экономическую выгоду для производителя. Основным достоинством баротехнологии является также использование более дешевого технологического оборудования, которое не требует больших вложений и организуется в любом приспособленном для этого помещении.

Если в применении данной технологии получения бетона все плюсы достаются производителям, то описание другого метода, приведенного ниже, может стать достоинством в производстве пенобетона в угоду строителям и покупателям.

Метод пеногенерации

В первой половине 20-го века инженером Байером был изобрен новый метод производства пенобетона, который отличался от баротехнологии тем, что пена продукции подготавливалась отдельно. В его производстве методом пеногенерации различаются две стадии: приготовление пены при помощи пеногенератора и минерализация полученной пены с цементом и песком. При получении изделия с применением первого метода основные компоненты замешиваются в правильной дозировке, а процесс не придерживается принципа изменения водоцементного соотношения. Благодаря этому, изделия на выходе отличаются своей технологичностью. Главный элемент – пеногенератор, в данной технологии используется для получения мелкопористой пены из смеси воздуха, воды и пенообразователя. Последний применяется с 20-30%-ой экономией. При этом, несмотря на масштабы производства, необходима полная комплектация линии современным и качественным оборудованием, что станет гарантией высокой надежности полученной продукции, а также длительного срока службы.

Вот как происходит производство блоков методом пеногенератора. В смеситель вводятся такие точно дозированные сыпучие компоненты, как цемент и песок, иногда в качестве заполнителя можно добавлять золу-уноса. При подмене песка на последний компонент, у камня значительно уменьшается теплопроводность, что, в свою очередь, повышает теплосбережение здания. Необходимо знать, что те продавцы, для которых прибыль важнее, чем качество получаемой продукции, при их производстве используют минпорошок и золу-уноса в качестве весовой добавки. Стоимость этих компонентов намного меньше стоимости цемента.

После добавления компонентов в смеситель и их смешивание, в пеногенератор подводится сжатый воздух от компрессора. При этом персонал должен постоянно регулировать подачу рабочего пенообразователя и сжатого воздуха, от чего зависит качество пены на выходе. Этот процесс ничем не отличается от производства бетона. После приготовления техническая пена подается в специально изготовленный смеситель – пенобетоносмеситель, частота оборотов которого не более 300 об/мин. Этот этап производиться очень аккуратно, без разрушения полученной пены. Затем вводиться цемент и песок. Этот процесс называется технологией «сухой минерализации». А при «мокрой минерализации» пена подается в предварительно приготовленный раствор цемента и песка. Благодаря полному контролируемому процессу активного смешивания пены с цементно-песчаным раствором, производство пеноблоков производится на более качественном уровне.

Достоинства и недостатки метода пеногенерации

Далее приведем некоторые недостатки и достоинства в пеногенераторном процессе производства. Данный метод отличается достаточно высокой себестоимостью, когда в производстве используется дорогостоящее оборудование, и на единицу готовой продукции уходит больше времени. Параллельно этому повышается также стоимость производимых блоков. То есть более высокая цена продукции вытекает из высокой себестоимости производства.

Плюсами производства данный строительных материалов с помощью пеногенератора является более качественный массив пеноблока. Применение заранее приготовленной пены помогает производить изделие на выходе с правильной структурой, тем самым избегая появления крупных воздушных пор и стремясь к получению более высокой и равномерной прочности.

Нельзя не отметить высокую экологичность в их производстве, когда используются экологически чистые пенообразователи. Их использование в строительстве домов становиться залогом здоровья их будущих жителей.

Обобщая вышеназванные качества «пеногенераторной» технологии, можно сказать, что этот метод скорее «за» потребителя, а производители, в свою очередь, стараются его не выбирать. Баротехнология им намного выгоднее и не требует больших вложений.

Статья написана для сайта moscowsad.ru.

Метки:пеноблок

Технология изготовления изделий из пенобетона

С целью удовлетворения стремительно возрастающего спроса на изделия из неавтоклавного пенобетона все больше внимания уделяется вопросам создания современных автоматизированных мини-заводов и повышения эффективности действующих мощностей по производству данного строительного материала. Возрастает наукоемкость технологий, совершенствуется производственное оборудование, увеличивается степень автоматизации всех технологических процессов производства, и это для единственной цели – получения качественной и конкурентоспособной продукции, отвечающей современным потребительским требованиям и методам строительства.

Идя в ногу со временем, Компания Строительные Технологии Сибири проектирует и комплектует автоматизированные заводы для производства изделий из неавтоклавного пенобетона. Основной концепцией при разработке данных технологических линий является управление уровнем качества и стабильностью параметров производимой продукции на стадии проектирования технологических приемов и компонентного состава пенобетонной смеси с максимальным учетом степени их взаимодействия, а также разработке систем автоматизации и контроля качества на всех стадиях производства изделий.

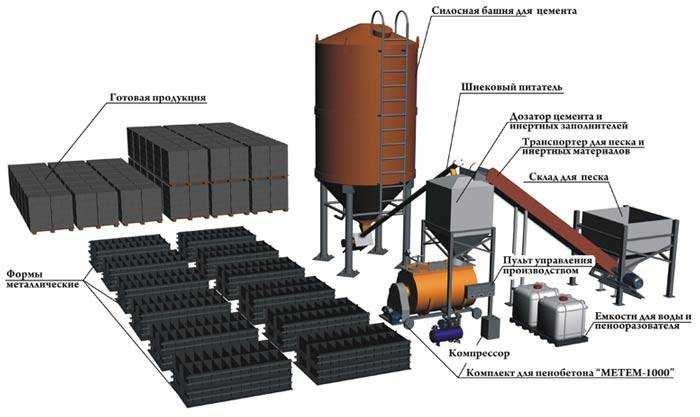

В состав завода входят:

• Участок хранения, подготовки и подачи сырьевых материалов;
• Смесительный участок;
• Участок формовки;
• Участок тепловой обработки;
• Участок распиловки пенобетонного массива;
• Участок складирования готовой продукции.

Автоматизация технологических процессов изготовления изделий из неавтоклавного пенобетона позволяет не только снизить себестоимость продукции, но и в значительной степени повысить стабильность ее основных свойств, минимизируя влияние человеческого фактора, особенно в процессе дозирования сырьевых компонентов и распиловки массива пенобетона на блоки заданных размеров.

Участок приема, хранения и подготовки сырьевых материалов и компонентов.

Исходные компоненты для приготовления пенобетонных смесей должны удовлетворять требованиям стандартов и технических условий на эти материалы и обеспечивать получение изделий с заданными свойствами.

В качестве вяжущего для приготовления пенобетона следует использовать порт-ландцемент ПЦ-500 Д0, ПЦ-400 Д20 по ГОСТ 30515, и ГОСТ 10178. В качестве наполнителя для приготовления пенобетона следует использовать промытый речной песок, или золу-уноса по ГОСТ 25818-91. Песок не должен содержать зерна крупнее 2 мм. Содержание пылевидных и глинистых частиц должно быть не более 2-3 %. Песок должен содержать SiO2 (общий) не менее 90% или кварца не менее 75%. Вода затворения должна удовлетворять требованиям ГОСТ 23732. В качестве регуляторов структурообразования следует использовать модифицирующие добавки – пластификаторы и ускорители твердения. В качестве пенообразующей добавки используются пенообразователи, удовлетворяющие требованиям стандартов и технических условий на эти материалы и обеспечивающие получение пены с заданными характеристиками.

        1. Прием и хранение мелкодисперсных материалов (цемент, зола-уноса). Для приема и хранения мелкодисперсных материалов используются специальные бункера (силоса), объем которых рассчитывается исходя из производительности мини-завода. Доставка материалов осуществляется автоцементовозами. Загрузка цемента и золы-уноса в силоса осуществляется по цементопроводу с помощью пневмонагнетателя автоцементовоза. Силоса снабжены системой аэрации, фильтрами и вибропобудителями.



2. Прием, хранение и подготовка песка.
Доставка песка осуществляется автосамосвалами. Песок загружается автосамосвалом или фронтальным погрузчиком в приемный бункер (объем бункера рассчитывается исходя из производительности мини-завода). Из бункера песок поступает на виброгрохот, с помощью которого происходит отсеивание засоряющих включений и зерен песка крупнее 2 мм. Просеянный песок по ленточному транспортеру поступает в дозатор. Управление всеми механизмами производится с единого пульта управления.



3. Подготовка воды затворения.
Для подготовки воды затворения применяется Комплекс подготовки воды проходного типа. Комплекс предназначен для подогрева, поддержания заданной температуры и напорного дозирования в технологическом процессе воды в количестве, заданном оператором. Подогрев воды и транспортировка в накопительную ёмкость производится с помощью электрокотла и системы гидроциркуляции. Управление и регулировка параметров осуществляется оператором. Дозирование осуществляется в определённом объёме, предварительно заданным оператором.



Смесительный участок (приготовление пенобетонной смеси).

В состав смесительного участка входят: эстакада, система управления, весовые дозаторы, пенобетоносмесительная установка со встроенным пеногенератором, компрессор. Дозаторы цемента и песка устанавливаются на эстакаде, под дозаторами устанавливается пенобетоносмесительная установка. Все управление подачей расходных материалов производится с пульта управления, который обслуживает один человек. В емкость для приготовления рабочего раствора пенообразователя добавляется пеноконцентрат и вода, в соотношении, указанном в инструкции по применению пенообразователя, а в емкость для приготовления раствора хим. добавок необходимые реактивы. Жидкие компоненты перемешиваются, и по программе дозируются в пенобетоносмеситель. Включается компрессорная установка (в соответствии с инструкцией по эксплуатации). Оптимальное давление воздуха, для стабильной работы пеногенераторной установки 2-6 атм.Вода с помощью насоса подается в пенобетоносмеситель. Дозирование воды осуществляется с помощью электронного дозатора воды, входящего в состав Комплекса подготовки воды. Мелкодисперсные материалы (цемент, зола-уноса) с помощью шнекового питателя поочередно поступают в весовой дозатор в соответствии с нормой расхода для соответствующей средней плотности пенобетона, далее материалы поступают в пенобетоносмесительную установку. При использовании в качестве инертного наполнителя песка, песок из накопительного бункера подается на виброгрохот для просеивания, затем с помощью ленточного транспортера поступает в весовой дозатор и далее в пенобетоносмесительную установку.

После загрузки всех компонентов, раствор перемешивается в течение 2-5 минут до однородного состояния. После завершения приготовления раствора, оператор включает пеногенераторную установку, и техническая пена заданной кратности поступает в пенобетоносмеситель в количестве, необходимом для получения требуемого объема пенобетонной смеси. Оператор осуществляет визуальный контроль за объемом смеси. Пенобетонная смесь перемешивается в течение 3-5 минут.



Участок формовки.

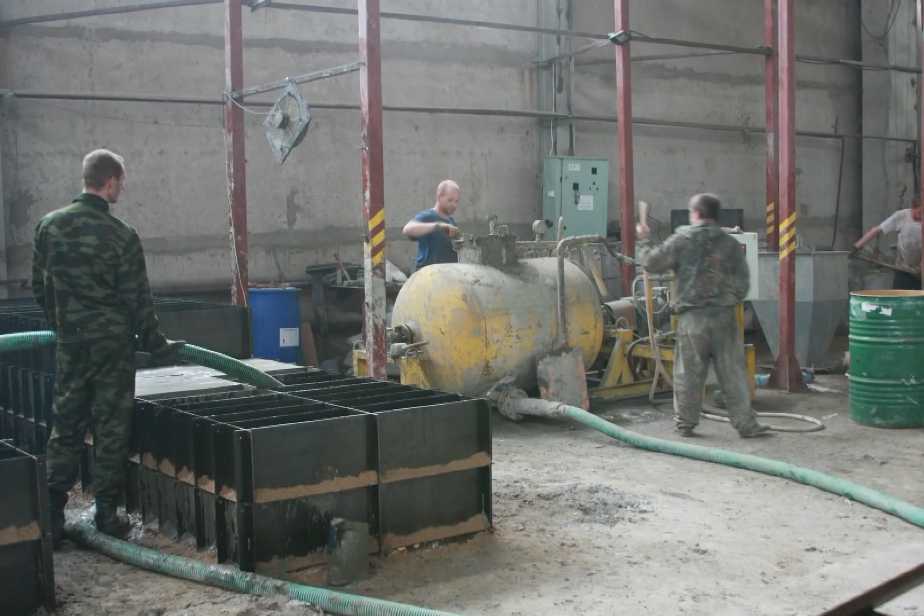

Готовая пенобетонная смесь через сливной кран смесителя, с помощью избыточного давления, по резиновому растворопроводу равномерно разливается в формы. Форма состоит из двух частей: поддона и съемных, взаимозаменяемых бортов. Поддон представляет собой тележку на четырех колесах с металлическим каркасом и основанием из влагостойкой фанеры. Перед заливкой пенобетонной смеси, съемные борта смазываются и устанавливаются на поддон.



Участок тепловой обработки.

После заливки пенобетонной смеси в формы, формы перемещают в камеру термической обработки. После заполнения камеры формами, ее герметично закрывают. Процесс термообработки осуществляется согласно технологическому регламенту. Использование камеры позволяет ускорить процесс набора распалубочной прочности, а также получить пенобетон с повышенными прочностными характеристиками.



Участок распиловки пенобетонного массива.

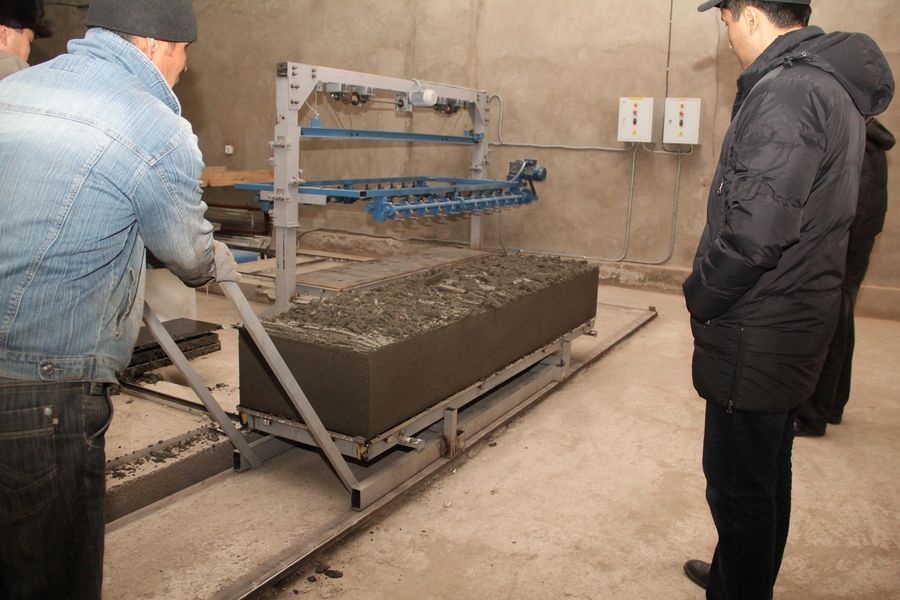

После термообработки, форма с пенобетонным массивом по рельсовым путям перемещается на участок распиловки. Форма освобождается от бортов, основание формы с массивом перемещается к резательному комплексу и фиксируется захватом на рельсовом пути. Далее, резательный комплекс, перемещаясь по собственному пути, осуществляет распиловку массива в вертикальной и горизонтальной плоскости на блоки заданных размеров. Производительность комплекса составляет 4-6 м³/час, а в одну рабочую смену (10 часов) производительность может составлять 40-60 м³.

За один проход комплекс делает сразу два реза, как в вертикальной, так и в горизонтальной плоскости. Ресурс пильной ленты зависит от гранулометрического и минералогического составов песка и от прочности распиливаемого массива. Использование передвижных форм со съемными бортами, позволяет исключить из технологического процесса подъемные механизмы, что в свою очередь уменьшает материалоемкость и снижает материальные затраты.



Пенобетон — материалы, свойства, преимущества и производство

🕑 Время чтения: 1 минута

Пенобетон — это тип легкого бетона, который изготавливается из цемента, песка или золы-уноса, воды и пены. Пенобетон представляет собой вспененный раствор или вспененный раствор.
Пенобетон можно определить как вяжущий материал, состоящий не менее чем на 20 процентов из пены, который механически уносится в пластичный раствор. Сухая плотность пенобетона может варьироваться от 300 до 1600 кг/м3. Прочность пенобетона на сжатие, определенная через 28 суток, колеблется от 0,2 до 10 Н/мм 9 .0005 2 или выше.

Пенобетон отличается от воздухововлекающего бетона объемом вовлеченного воздуха. Бетон с воздухововлекающими добавками поглощает от 3 до 8 процентов воздуха. Он также отличается от пенобетона и пенобетона тем же процентом вовлечения воздуха.
В случае замедленных минометных систем она составляет от 15 до 22 процентов. В случае газобетона пузырьки образуются химическим путем.

Состав:

• История пенобетона
• Производство пенопластического бетона
  • встроенного метода производства пенопластового бетона
  • Pre-Foam Метод производства пенопластового бетона
• Состав из пенопласта. Детали пенобетона
• Свойства пенобетона
  • Внешний вид пенобетона
  • Свежие свойства пенобетона
  • Hardened Properties of Foam Concrete
  • Table. 1: Typical Properties of Foamed Concrete in its Hardened State
• Advantages of Foam Concrete
  • Disadvantages of Foam Concrete

History of Foam Concrete

Пенобетон имеет долгую историю и впервые был использован в 1923 году. Первоначально он использовался в качестве изоляционного материала. Улучшения за последние 20 лет в области производственного оборудования и более качественных пенообразователей позволяют использовать пенобетон в больших масштабах.

Производство пенобетона

Производство пенобетона предполагает разведение ПАВ в воде, которую пропускают через пеногенератор, что позволит получить пену устойчивой формы. Образующаяся пена смешивается с цементным раствором или строительным раствором, так что получается вспененное количество необходимой плотности.
Эти поверхностно-активные вещества также используются в производстве наполнителей низкой плотности. Их также называют контролируемым материалом низкой прочности (CLSM). Здесь, чтобы получить содержание воздуха от 15 до 25 процентов, пена добавляется непосредственно в смесь с низким содержанием цемента и богатым песком.
Следует иметь в виду, что заполнители низкой плотности поставляются некоторыми производителями в виде пенобетона, поэтому следует быть осторожным с введением в заблуждение.
Для производства пенобетона используются два основных метода:

• Поточный метод и
• Метод предварительного вспенивания

Поточный способ производства пенобетона

Базовая смесь цемента и песка добавляется в блок. В этом агрегате смесь тщательно смешивается с пеной. Процесс смешивания осуществляется с надлежащим контролем. Это поможет в смешивании больших количеств. Встроенный метод включает два процесса;

• Мокрый метод – встроенная система
• Сухой метод — встроенная система

Влажный метод встроенной системы: материалы, используемые в мокром методе, будут более влажными по своей природе. С помощью ряда статических встроенных смесителей основной материал и пена подаются и смешиваются вместе. Непрерывный бортовой монитор плотности используется для проверки смешивания всей смеси.
Выходной объем зависит от плотности пенобетона, а не от автобетоносмесителя. Это один 8м ³ Поставка основного материала изготовит 35м ³ пенобетона плотностью 500кг/м ³ .
Сухой метод встроенной системы: здесь используются сухие материалы. Их забирают в бортовые бункеры. Отсюда они должным образом взвешиваются и перемешиваются с помощью бортовых миксеров. Смешанные основные материалы затем перекачиваются в смесительную камеру.
При мокром способе производства пенобетона добавляют и перемешивают пену. Этот метод использует большое количество воды для смешивания. Из одной партии цемента или смеси золы-уноса можно получить 130 кубометров пенобетона.

Предварительный способ производства пенобетона

Здесь грузовик со смесью доставляет основной материал на площадку. Через другой конец тележки предварительно сформированная пена впрыскивается в тележку, в то время как смеситель вращается. Таким образом, небольшое количество пенобетона может производиться для небольших работ, таких как заливка цементным раствором или засыпка траншей.
Этот метод позволит получить пенобетон плотностью от 300 до 1200 кг/м ³ . Подача пены будет от 20 до 60 процентов воздуха. Конечный объем пенопласта можно рассчитать, уменьшив количество другого основного материала. Как это осуществляется в грузовике.
Для этого метода трудно контролировать стабильный воздух и плотность. Таким образом, степень недостаточной и избыточной доходности должна быть указана и разрешена.
При образовании пены ее смешивают с цементно-строительной смесью с водоцементным отношением 0,4-0,6. Если раствор влажный, пена становится неустойчивой. Если она слишком сухая, предварительную пену трудно смешать.

Состав пенобетона

Состав пенобетона варьируется в зависимости от плотности, на которую есть спрос. Как правило, пенобетон с плотностью менее 600 кг/м ³ будет содержать цемент, пену, воду, а также некоторую добавку летучей золы или известняковой пыли.
Для достижения более высокой плотности пенобетона можно использовать песок. Базовая смесь составляет от 1: 1 до 1: 3 для более тяжелого пенобетона, что соответствует соотношению наполнителя и портландцемента (CEM I).
Для большей плотности, скажем, более 1500 кг/м ³ используется больше наполнителя и песка среднего размера. Для уменьшения плотности следует уменьшить количество наполнителя. Рекомендуется исключить пенобетон плотностью менее 600кг/м ³ .

Материалы для пенобетона

Цемент для пенобетона

Обычно используется обычный портландцемент, но при необходимости можно использовать и быстротвердеющий цемент. Пенобетон может включать широкий спектр цемента и другие комбинации, например, 30 процентов цемента, 60 процентов золы-уноса и 10 процентов известняка. Содержание цемента колеблется от 300 до 400 кг/м3.

Песок для Пенобетон

Максимальный размер используемого песка может составлять 5 мм. Использование более мелкого песка до 2 мм, количество которого проходит через сито с размером ячеек 600 микрон, колеблется от 60 до 95%.

Поццоланас

Дополнительные вяжущие материалы, такие как летучая зола и молотый гранулированный доменный шлак, широко используются в производстве пенобетона. Количество используемой летучей золы колеблется от 30 до 70 процентов. Белый GGBFS колеблется от 10 до 50%. Это уменьшает количество используемого цемента и экономично.
Для увеличения прочности можно добавить микрокремнезем; в количестве 10 процентов по массе.

Пена

Гидролизованные белки или синтетические поверхностно-активные вещества являются наиболее распространенными формами, на основе которых производятся пены. Пенообразователи на синтетической основе проще в обращении и дешевы. Они могут храниться в течение более длительного периода.
Для производства этих пен требуется меньше энергии. Пеноматериалы на белковой основе дороги, но обладают высокой прочностью и производительностью. Пена бывает двух видов: влажная пена и сухая пена.
Влажные пены плотностью менее 100 кг/м3 не рекомендуются для изготовления пенобетона. Они имеют очень рыхло расположенную крупнопузырчатую структуру. До мелкой сетки распыляется средство и вода. В результате этого процесса образуется пена с пузырьками размером от 2 до 5 мм.
Сухая пена очень стабильна по своей природе. Раствор воды и пенообразователя через сужения нагнетается в камеру смешения компрессорным воздухом. Образовавшаяся пена имеет размер пузырьков меньше, чем влажная пена. То есть меньше 1 мм. Они дают структуру пузырьков, которые расположены равномерно.
BS 8443:2005 распространяется на пенообразующие добавки.

Прочие материалы и заполнители для пенобетона

Нельзя использовать крупный заполнитель или другой заменитель крупного. Это потому, что эти материалы будут тонуть в легкой пене.

Детали смеси пенобетона

Свойства пенобетона зависят от следующих факторов:

• Объем пенопласта
• Содержание цемента в смеси
• Наполнитель
• Эпоха

Влияние водоцементного отношения очень мало влияет на свойства пенобетона, в отличие от пены и содержания цемента.

Свойства пенобетона

Свойства пенобетона в свежем и затвердевшем состоянии объясняются ниже;

Внешний вид пенобетона

Точное сравнение для пены, которая производится для производства пенобетона, напоминает пену для бритья. При смешивании с раствором стандартной спецификации конечная смесь будет напоминать консистенцию йогурта или форму молочного коктейля.

Свежие свойства пенобетона

Удобоукладываемость пенобетона очень высока и имеет осадку до разрушения 150 мм. Обладают сильным пластифицирующим эффектом. Это свойство пенобетона делает его востребованным в большинстве областей применения. После того, как поток смеси оставался статичным в течение длительного периода времени, очень трудно восстановить его исходное состояние. Пенобетон в свежем состоянии имеет тиксотропную природу.
Вероятность кровотечения в пенобетоне снижается из-за высокого содержания воздуха. При повышении температуры смеси хорошее наполнение и контакты осуществляются за счет расширения воздуха.
Если количество используемого песка больше или используются крупные заполнители, отличные от стандартных спецификаций, существует вероятность сегрегации. Это также может привести к схлопыванию пузыря, что приведет к уменьшению общего объема и структуры пены.
Перекачку свежего пенобетона можно проводить с осторожностью. Свободное падение пенобетона в конце с турбулентностью может привести к схлопыванию пузырьковой конструкции.

Затвердевшие свойства пенобетона

Физические свойства пенобетона четко связаны с плотностью в сухом состоянии. Изменения видны в таблице, приведенной в таблице ниже.

Таблица 1: Типичные свойства пенобетона в затвердевшем состоянии

Теплопроводность пенобетона колеблется от 0,1 Вт/м·К до 0,7 Вт/м·К. Усадка при высыхании составляет от 0,3 до 0,07% при 400 и 1600 кг/м3 соответственно.
Пенобетон не обладает эквивалентной прочностью, аналогичной автоклавному блоку с аналогичной плотностью. Под действием нагрузки внутри конструкции создается внутреннее гидравлическое давление, вызывающее деформацию пенобетона.
Затвердевший пенобетон обладает хорошей устойчивостью к замораживанию и оттаиванию. Было замечено, что при нанесении пенобетона в температурном диапазоне от -18 до +25 градусов Цельсия признаков повреждения не обнаружено. Плотность используемого пенобетона колеблется от 400 до 1400 кг/м 9 .0005 3 .

Преимущества пенобетона

• Пенобетонная смесь не оседает. Следовательно, он не нуждается в уплотнении
• Собственный вес уменьшен, так как это легкий бетон
• Пенобетон в свежем состоянии имеет легкотекучую консистенцию. Это свойство поможет в полном заполнении пустот.
• Структура из пенобетона отлично распределяет и распределяет нагрузку
• Пенобетон Не создает значительных боковых нагрузок
• Водопоглощение
• Партии пенобетона просты в производстве, поэтому проверка качества и контроль выполняются легко
• Пенобетон имеет повышенную устойчивость к замораживанию и оттаиванию
• Безопасное и быстрое выполнение работ
• Экономичный, меньше обслуживания

Недостатки пенобетона

• Присутствие воды в замешанном материале делает пенобетон очень чувствительным
• Трудность в завершении
• Время перемешивания больше
• С увеличением плотности снижается прочность на сжатие и прочность на изгиб.

Подробнее о Специальные бетоны

Ячеистые пенобетонные системы от МАИ для широкого спектра промышленных объектов

Системы производства пенобетона от МАИ®: универсальные и экономичные

Другие области, где очень полезен поризованный легкий бетон: заполнение пустот, обратная засыпка колодцев, заливка кладки, устройство трубопроводов монолитная теплоизоляция, монолитное малоэтажное и индивидуальное домостроение , выравнивающие полы, основания дорог и техническое обслуживание, устои и ремонт мостов, а также укрепление грунта.

MAI ^® разработала ряд оборудования для производства пористого легкого пенобетона, которое позволяет настраивать пенобетон для каждого применения одним нажатием кнопки. Удобный интерфейс делает производство легкого пенобетона простым, с высочайшим уровнем контроля качества и легкой комбинацией узлов для достижения желаемых результатов для вашего проекта.

Компактное оборудование ПЛК, разработанное MAI ^® , состоит из внутренней системы обработки с перекрестными связями, которая работает непрерывно и может управляться так же интуитивно, как смартфон. Сухая смесь смешивается и получается пена точно определенной консистенции и плотности. Все отдельные компоненты находятся под постоянным контролем для обеспечения надежности процесса. МАЙ 9Оборудование для пенобетона 0005® уже используется в Японии и Европе.

MAI ^® Системы производства пенобетона

Важно найти лучшую систему производства легкого пенобетона, чтобы максимизировать производительность вашего строительного проекта.

Взгляните на широкий ассортимент оборудования для полностью автоматизированного производства легкого бетона, доступного по MAI ^® .

Поговорите с MAI ^® о новейших технологиях в системах производства легкого пенобетона. Наша команда экспертов с удовольствием объяснит, почему ячеистый пенобетон должен быть частью плана вашего строительного проекта.
