Анкеровка арматуры в бетоне: таблица, расчет, длина

Анкеровка арматуры в бетоне (таблица, основные стандарты и нормативы будут указаны ниже) представляет собой запуск металлических стержней за сечение на длину отрезка передачи усилий с прутков на железобетон. То есть, это закрепление концов армировочных прутьев в толще бетона.

Анкеровка является очень важным процессом, от правильности которого зависят качество, прочность, способность выдерживать различные нагрузки железобетонного монолита. Арматура призвана усиливать бетонную конструкцию, воспринимать и брать на себя нагрузки, делать монолит долговечным, надежным и цельным. Элементы арматуры бывают жесткими и гибкими, обычно выполняются из стали или композитных материалов.

Размер и тип крепления во многом определяется характеристиками и условиями эксплуатации определенных участков, где нагрузка передается с металлических прутьев на материал. Способов выполнения анкеровки существует несколько, предварительно важно правильно провести расчеты, определив такие ключевые параметры, как метод закрепления, длина анкеровки арматуры и т. д.

Содержание

1 Разновидности анкеруемой арматуры
2 Базовая длина анкеровки
3 Способы анкеровки
- 3.1 Прямая
- 3.2 Отгибом
- 3.3 Клеевой
- 3.4 Сварные соединения
- 3.5 Соединение внахлест

Разновидности анкеруемой арматуры

Классификация арматуры довольно обширна, металлические стержни выбирают по нескольким параметрам, расчет учитывает максимум нюансов. По условиям работы арматура бывает напрягаемой и ненапрягаемой. По расположению в ЖБ конструкции может быть поперечной и продольной.

Поперечная арматура не позволяет появляться наклонным трещинам, препятствует скалывающим напряжениям, которые появляются возле бетонных опор. Продольная арматура не дает распространяться вертикальным трещинам в определенных продольных зонах, где сосредоточены в бетоне растягивающие напряжения.

Классификация арматуры по назначению:

Распределительная – закрепляет каркас методом сварки в положении, указанном в проекте
Рабочая – воспринимает усилия, появляющиеся под воздействием тяжести конструкции, внешних нагрузок и т. д.
Монтажная – повышает жесткость арматурного каркаса при сборке и транспортировке на объект
Анкерная – предназначена для крепления к конструкции разного типа закладных деталей

В зависимости от диаметра стержня и назначения металлических деталей арматура может быть канатной, стержневой, проволочной (сечением до 10 миллиметров) и т.д.

Для создания качественного арматурного каркаса используются только специальные профильные прутки. Чем более прочным будет бетон и подходящей по условиям эксплуатации арматура, тем надежнее и прочнее получится железобетонная конструкция.

Базовая длина анкеровки

Прямая анкеровка и с лапками применяется лишь с арматурой периодического профиля. Гладкие растянутые прутья крепят петлями, крюками, приваренными поперечными элементами, анкерными устройствами. Крюки, петли и лапки мастера не советуют использовать для сжатой арматуры (кроме гладкой, которая иногда подвергается растяжению).

Рассчитывая длину анкеровки арматуры, учитывают класс стали, профиль, сечение, прочность бетона, напряженное состояние монолита в зоне анкеровки, способ анкеровки и конструктивные особенности.

Формула для расчета базовой (оптимальной) длины анкеровки

, призванной передавать усилия в стали с полным расчетным показателем сопротивления Rs на бетон:

Тут:

A_sи u_s– площадь поперечного диаметра стержня и периметр сечения, которые высчитывают по номинальному диаметру
R_{bond –}сопротивление по расчетам сцепления арматурных прутьев с бетоном, которое принимается равномерно по всей длине анкеровки и высчитывается по формуле R_bond= η₁η₂R_bt

η_{1 –}коэффициент, который зависит от вида поверхности арматуры:

Гладкая (класс А240) – 1. 5
Периодический профиль, холоднодеформируемая арматура (класс А500) – 2.0
Периодический профиль, термомеханически упрочненная и горячекатаная (классы А300-500) – 2.5

η_{2 –}коэффициент, который зависит от диаметра арматуры:

Диаметр меньше или равно 32 миллиметрам – 1.0
Сечение 36 и 40 миллиметров – 0.9

Расчетная длина анкеровки стержней высчитывается по формуле:

Тут:

l_o,an– базовая длина анкеровки
A_s,cal, A_s,ef– площади поперечного диаметра арматуры
а – коэффициент влияния на показатель напряженного состояния бетона, прутьев, конструктивных особенностей изделия в зоне анкеровки

Определение коэффициента а:

Прутья периодического профиля, прямые концы, а также гладкая арматура с петлями/крюками (без устройств для растянутых прутьев) – 1.0
Сжатые стержни – 0.75

Длина анкеровки может быть уменьшена в соответствии с диаметром и числом поперечной арматуры, а также величиной поперечного обжатия бетона там, где осуществляется анкеровка.

Способы анкеровки

Методов выполнения анкеровки существует несколько. Могут использоваться клеевое и сварочное соединение, прямая анкеровка и с отгибом, разные лапки, крюки, петли и т.д. Длина анкеровки рассчитывается на этапе проектирования и соблюдается точно. Арматура должна быть со всех сторон защищена достаточным слоем бетонного монолита.

Несколько нюансов при выполнении анкеровки:

Если сечение прутьев больше 16 миллиметров, к стандартному добавляют поперечное армирование.
Когда используется гнутая арматура, особое внимание уделяют величине загиба прутьев, чтобы бетон в месте загиба не раскалывался.
Анкеровка загибом с лапками и прямой метод актуальны лишь для периодического профиля.
Гладкие прутья анкеруют специальными приспособлениями, приваренными поперечными прутьями, крюками/петлями.
Сжатая арматура – запрещено анкеровать загибом (за исключением применения гладких прутьев).

Прямая

Данный тип анкеровки используется при условии позволения геометрии конструкции и в защитном слое бетона. Подходит исключительно для периодического профиля. Несущая способность бетона может быть увеличена благодаря наличию дополнительного обжатия камня от внешних силовых факторов там, где выполнена анкеровка. Таким образом эффективность сцепления повышается.

При использовании прямой анкеровки продольное усилие старается надколоть монолит в защитном слое бетона из-за работы касательных напряжений. Длина анкеровки зависит от множества факторов, но в защитном слое сцепление не стоит делать без поперечной арматуры или дополнительных мероприятий, которые исключат скалывание слоя защиты бетонной конструкции и воспримут касательные напряжения.

Зона скола слоя защиты может быть увеличена путем установки по верху продольной перпендикулярной арматуры. Диаметр/шаг хомутов в месте прямой анкеровки в слое защиты определяются в соответствии с типом диаметра и хомута арматуры продольной.

Если речь идет об элементах из мелкозернистого бетона А, расчетную длину анкеровки увеличивают на: 5 d_s для сжатого бетона и 10 d_s для растянутого. Длина прямой анкеровки иногда может быть уменьшена в соответствии с параметрами поперечной арматуры и величиной поперечного обжатия бетона, но максимум на 30%. Фактическая длина анкеровки берется минимум 15 d_s и 200 миллиметров.

Отгибом

Гибка арматурных прутьев осуществляется в условиях завода либо на объекте (вручную, гибочным роликом сменного типа или гибочным станком). Гнут без нагрева. Анкеровку растянутых прутьев выполняют крюком (отгиб на 45-135 градусов) либо петлей (отгиб на 180 градусов). Крюки можно размещать вертикально или горизонтально.

При применении данного метода анкеровки растягивающее продольное усилие старается разогнуть загнутые концы стержней и смять слой бетона по радиусу отгиба. Там, где может случиться разгиб, устанавливают дополнительные поперечные пруты.

Выполняя анкеровку с отгибом на угол 90 градусов, нужно сделать так, чтобы длина прямого участка кончика была минимум 12 d_s, при 180 градусов – минимум 70 миллиметров и 4d_s_. Прямые участки захода прутка от грани начала перехода усилия с металла на бетон до места начала отгиба равны минимум 3 d_s. Если же прямой участок равен менее 10 d_s_,анкеровка в расчете сечения оправки не учитывается.

Длину расчетную при отгибе определяют стандартным методом, используя значение базовой длины анкеровки. Можно уменьшать значение, но максимум на 30%. При этом, общая длина анкеровки ни в каких расчетах не может быть меньше расчетной.

Отгибая конец поперечной арматуры под углом 135 градусов, оставляют прямой участок минимум 75 миллиметров и 6 d_sw_,для отгиба на 90 градусов – минимум 8 d_sw_.Поперечная арматура требует надежного отгиба крюка на 135 миллиметров. Диаметр отгиба зависит от минимального диаметра оправки и продольного прутка. Отгиб хомута размещают в сжатой зоне бетонной конструкции (сечения элемента).

Минимальный диаметр оправки для отгиба (крюка) прутка поперечного для периодического профиля составляет минимум 3 d_s_,для арматуры гладкой – минимум 2.5 d_s.

Минимальный диаметр оправки зависит от диаметра стержня:

Для периодического профиля – 5 d_sпри d_s менее 20 миллиметров и 8 d_s при d_s более 20 миллиметров.
Гладкая арматура – 2.5 d_sпри d_s меньше 20 миллиметров и 4 d_s при d_s больше 20 миллиметров.

Минимальный диаметр загиба крюков и петлей в свету: 6 ds при ds меньше 16 миллиметров и 8 ds при ds больше 16 миллиметров.

Минимальный диаметр оправки (когда армируется продольная рабочая арматура) для прутков периодического профиля (при отсутствии прямого участка анкеровки) назначается от 6-7 d_s при d_s меньше 20 миллиметров и 9 d_s при d_s больше 20 миллиметров.

Метод анкеровки определяется проектировщиком. В ситуациях, когда расчетный диаметр отгиба (в работе с продольной арматурой) невозможно геометрически расположить в сечении конструкции, диаметр или число арматуры увеличивают. Либо меняют метод анкеровки.

Клеевой

Данный метод предполагает некоторые особенности, которые нужно изучить до начала работ.

Как выполнять клеевую анкеровку:

До нанесения клея сталь выправляется на специальном станке, чистится от ржавчины и грязи, обезжиривается.
Компоненты для приготовления клеевого состава взвешивают, отмеряют и измельчают в вибромельнице при температуре максимум 80 градусов. Клей хранится не больше 3 лет в проветриваемом сухом помещении.
Состав на прутки наносится в специальной установке. Клей образует пленку толщиной до 2 миллиметров над поверхностью арматуры. Далее на слой роликами наносятся волнообразные рифления с шагом 6-8 миллиметров и высотой волн 2 миллиметра. Этот этап предполагает нагрев прутков до 100 градусов и выполнение прямо перед закладкой в опалубочную конструкцию.
После установки в опалубку стержней нужно сделать так, чтобы они не соприкасались с другими элементами.

Следует помнить, что стержни с нанесенным на них клеем нужно защитить от солнца и влаги, транспортировать в защитной упаковке. Если пленка клея повреждается, ее восстанавливают нанесением еще одного слоя мягкого клея (при температуре около 100 градусов или после взаимодействия с ацетоном).

Сварные соединения

Контактной (стыковой или точечной) сваркой соединяются арматура периодического профиля или гладкая горячекатаного типа, закладные детали, арматурная проволока. Иногда используют ручную или дуговую сварку, но только в работе с арматурой класса А500.

Способы и типы сварки прутьев и деталей выбирают, исходя из особенностей эксплуатации конструкции, технологических возможностей, параметров свариваемости стали. Если выполняются крестообразные соединения с применением контактно-точечной сварки, следят за должным обеспечением восприятия сетками напряжения (не должно быть меньше расчетного сопротивления). Обычно такие соединения используют с целью обеспечения нужного расположения прутков друг к другу при транспортировке и укладке в бетонную конструкцию.

В условиях завода создают арматурные каркасы, сетки стыковой или контактно-точечной сваркой. Когда делают закладные детали, используют сварку под флюсом, применяемую для тавровых соединений. А вот нахлесточные можно делать контактно-рельефной сваркой.

При выполнении монтажа готовых элементов используют полуавтоматическую сварку, которая позволяет обеспечить нужный уровень качества и жесткости соединений.

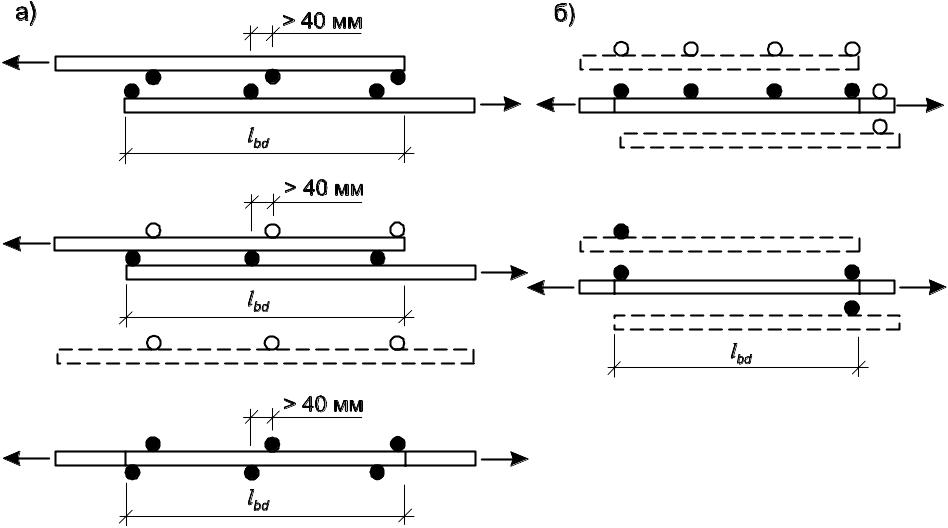

Соединение внахлест

Стыки ненапрягаемой арматуры можно стыковать внахлест при вязке/стыковке сеток и каркасов, но диаметр не должен быть больше 36 миллиметров. Стыки делают в растянутых зонах элементов изгиба, в местах полного использования стали.

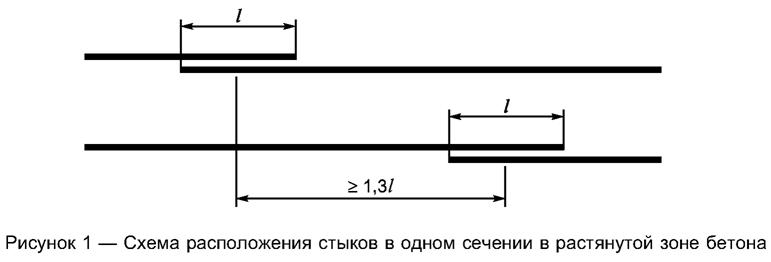

Важно, чтобы стыки элементов растянутой/сжатой арматуры, сеток имели в рабочем направлении перехлест минимум параметр Lan. Стыки вязаных и сварных конструкций располагаются вразбежку. Без разбежки можно стыковать при выполнении конструктивного армирования и там, где арматура используется максимум на 50%.

Из гладкой стали А1 стыки внахлест арматуры в бетоне делают так, чтобы в месте стыкуемых сеток по всей длине нахлеста находилось минимум 2 поперечных прутка. Так можно стыковать внахлест каркасы, где арматура находится в одностороннем порядке.

Места стыков сеток в нерабочем расположении делают внахлест между рабочими крайними прутками. В процессе вязки перехлест изделий должен находиться в местах минимальных крутящих/изгибающих моментов. Если так сделать не получается, значение нахлеста устанавливают равным минимум 90 диаметрам арматуры. Часто крестообразный перехлест усиливают специальными хомутами, вязальной проволокой.

Длина перехлеста зависит от сечения прутков. Обычно в работе используют рифленые стержни А3, поэтому длину нахлеста арматуры в бетоне можно рассчитать.

Такие значения указаны в СНиП:

Арматура 10 – 300 миллиметров
Арматура 12 – 380 миллиметров
Арматура 16 – 480 миллиметров
Арматура 18 – 580 миллиметров
Арматура 22 – 680 миллиметров
Арматура 25 – 760 миллиметров

Ниже указаны показатели для анкеровки разной арматуры:

Изучив все правила и нормативы, сделать анкеровку арматуры в бетоне можно самостоятельно. Главное – соблюдать технологию и верно выполнить предварительные расчеты.

3.8 Определение длины анкеровки и нахлеста обрываемых стержней

Сечения,
в которых обрываемые стержни не требуются
по расчету, проще всего определить
графически. Для этого необходимо на
объемлющую эпюру моментов наложить
эпюру арматуры. Точки, в которых ординаты
эпюр будут общими (точки пересечения),
определят места теоретического обрыва
стержней в пролете. Для обеспечения
прочности наклонных сечений второстепенной
балки по изгибающим моментам обрываемые
в пролете стержни продольной арматуры
необходимо завести за точку теоретического
обрыва на расстояние не менее:

(3.21)

где
–
коэффициенты, характеризующие условия
анкеровки, определяются по таблице
11.6[1];

–базовая
длина анкеровки, определяется с помощью
таблицы 14;

–площадь
продольной арматуры, требуемая по
расчету;

–принятая
площадь продольной арматуры;

–минимальная
длина анкеровки, принимается равной
наибольшему значению из величин:
для растянутых стержней идля сжатых стержней.

В
связи с тем, что произведение
изменяется в пределах 0,7-1,0 (см. п.
11.2.32[2]), а величинав условиях обрыва арматуры второстепенной
балки принимается равной 0,7, то в курсовом
проекте с целью уменьшения расчетной
части разрешается принимать

Кроме
того, общая длина запуска стержня за
точку теоретического обрыва должна
быть не менее
и,
где–
высота второстепенной балки.

Анкеровка
стержней продольной арматуры на свободной
опоре осуществляется путем заведения
за внутреннюю грань опоры на длину не
менее:

–
в
элементах, где арматура ставится на
восприятие поперечной силы конструктивно;

–
–в
элементах, где поперечная арматура
ставится по расчету, а до опоры доводится
не менее ⅔ сечения арматуры, определенной
по наибольшему моменту в пролете;

–
–то
же, если до опоры доводится не менее ⅓
сечения арматуры.

Для
обеспечения анкеровки обрываемой
арматуры в сжатой зоне (нижняя арматура
сжатой зоны на промежуточных опорах
второстепенной балки) длина заводимых
стержней за грань опоры определяется
по формуле (3. 21), принимая при этом

Стыкуемые
в пролетах стержни (стержни верхней
продольной арматуры второстепенной
балки) необходимо завести друг за друга
на величину нахлеста равную длине
анкеровки большего диаметра стыкуемых
стержней. Длина анкеровки определяется
по выражению (3.21).

Анкеровка
растянутой арматуры:

Опора
В справа и слева

В
сечении обрываются стержни
классаS500.
Требуемая площадь сечения арматуры
,
принятая площадь сечения арматурытаблице 14[2]Длина анкеровки обрываемых стержней в
соответствии с формулой 3.21:

Величины
остальных параметров составляют:

Оканчательно
принимаем

Опора
С

Величины
остальных параметров составляют:

Оканчательно
принимаем

4 Расчет и конструирование колонны

4.1 Нагрузки, действующие на колонну

Колонна
воспринимает продольную силу от
постоянных и временных длительных
нагрузок и продольную силу от
кратковременных нагрузок. К постоянным
относят вес конструкции перекрытия,
перекрытия вышележащих этажей, покрытие
и собственный вес колонны.

Вычисляем
продольную силу от постоянных нагрузок
(от собственного веса конструкции
перекрытий и покрытий):

(4.1)

где
— расчетная постоянная нагрузка,
действующая наплиты;

(4.2)

;

м
– пролет второстепенных балок;

м
– пролет главных балок;

м
– ширина главной балки;

м
– высота главной балки;

м
– принятая толщина плиты перекрытия;

–средняя
плотность бетона;

–коэффициент
надежности по нагрузке;

м
– ширина второстепенной балки;

м
–высота второстепенной балки;

–количество
второстепенных балок, расположенных в
грузовой площади
;

м
– высота этажа;

—
количество этажей.

Все
данные подставляем в формулу (4.1) и
находим значение
:

Продольная
сила от длительной нагрузки на перекрытие:

(4.3)

где
— нормативная временная нагрузка на
перекрытие;

—
коэффициент по надежности для временной
нагрузки.

Подставляем
данные в формулу (4.3) и находим значение
:

Продольная
сила от кратковременной нагрузки на
перекрытие:

(4.4)

Подставляя
необходимые данные в формулу (4.4), находим
значение
:

Продольная
сила от снеговой нагрузки:

(4.5)

где
— нормативное значение снеговой нагрузки,
принимается в зависимости от района
строительства.

Подставляя
необходимые данные в формулу (4.5), находим
значение
:

Полная
продольная сила:

(4.6)

Высота
колонны составит:

l_col=Н_э=3400мм.

Расчетная
длина колонны равна:

(4.7)

м.

Расчетная
схема колонны представляет собой балку,
защемленную по обоим концам и нагруженную
силой
,
приложенной по оси колонны (рисунок
4.1).

Рисунок
4.1 – Расчетная схема колонны.

Условную
расчетную длину l_eff
определяют с
целью учета влияния гибкости по формуле
(4.8):

(4. 8)

(4.9)

где
— l₀—
расчетная длина колонны;

(,t)—предельное
значение коэффициента ползучести для
бетона, допускается принимать (,t)
=
2,0;

N_E_d,lt
— продольная сила, вызванная действием
постоянной расчетной нагрузки.

N_Ed,lt=N_Ed1·γ_G;
(4.10)

N_Ed,lt=500
·1,35=635 кН

Гибкость
квадратной колонны определяется по
формуле (4.11):

=
l₀/h
≤ 7, (4.11)

=3400/400=8,5
> 7.

В
случае, когда l₀/h 
7,
при определении е₀
следует
учитывать величину случайного
эксцентриситета е_а.
А также в расчете следует учесть гибкость
колонны.

Что такое длина круга | Длина колена колонны | Длина перекрытия плиты

Важный момент

Что такое длина перекрытия?

Lap Length требуется, когда стержни, расположенные короче требуемой длины (из-за отсутствия более длинных стержней), необходимо удлинить.

Длина внахлест также требуется, когда необходимо изменить диаметр стержня по длине (как это иногда делается в колонках). Маркировка

Целью «нахлеста» является эффективная передача осевой силы от концевого стержня к соединительному стержню с той же линией действия в соединении.

Это неизменно приводит к концентрации напряжений в окружающем бетоне. Эти эффекты должны быть сведены к минимуму путем

использования надлежащих методов сращивания.
Расположение этих мест нахлеста вдали от секций с высоким напряжением изгиба/сдвига. и
Смещение мест сращивания на отдельных стержнях группы (как обычно в столбце).

Когда сращивание в таких ситуациях становится неизбежным, необходимо соблюдать особые меры предосторожности, например,

Увеличение длины нахлеста (сварка внахлестку и сварка внахлестку)
Использование спиралей или близко расположенных хомутов по всей длине хомутов.

Длина внахлест Согласно IS 456

Обычно длина развертки составляет 41d , где d — диаметр стержня. Для прямого натяжения длина внахлест должна быть 2 L _d или 30d , в зависимости от того, что больше. При этом прямая длина притирочной планки должна быть не менее 15d или 20 см.

Также читайте: Что такое Lintel | Тип перемычки

Тип метода притирки:

Притирка стержней (соединение внахлестку)
Сварка стержней (сварное соединение)
Механическое соединение.

1. Соединение внахлестку

Соединение внахлест достигается путем наложения этих стержней на определенную длину внахлест, что позволяет передавать осевое усилие от концевого стержня на соединительный стержень посредством механизма анкерной (развертки) связи с окружающим бетоном ( Как показано на рис. ниже)

A) Действие сращивания внахлестку через разварочное соединение

Было установлено, что поведение расщепления и растрескивания, наблюдаемое при испытаниях на сращивание внахлестку, похоже на таковое при испытаниях на анкерное соединение (согласно рис. ниже).

B) Использование спиралей в соединениях внахлест для стержней большого диаметра Стержни (Ø > 36 мм), для которых рекомендуются сварные соединения. Однако там, где сварка невозможна, Кодекс (код IS 456-200, стр. № 45, кл. 26.2.5.1a) разрешает соединения внахлестку с дополнительными спиралями вокруг стержней внахлестку (как показано на рис. ниже).

C) Стыковка стержней в шахматном порядке

Желательно немного согнуть стержни (особенно стержни большого диаметра) вблизи места соединения, чтобы обеспечить коллинеарную передачу усилия (без эксцентриситета), как показано выше, рис. A.

Кодекс указывает, что длина прямого нахлеста должна быть не менее 15Ø или 200 мм.

Поскольку передача усилия осуществляется через монтажную связку, длина перехлеста должна быть как минимум равна длине развертывания Лд.

Нормы (код IS 456-200 стр. № 45, кл. 26.2.5.1c) определяют длину нахлеста 2Ld в ситуациях, когда элемент подвергается прямому растяжению.

Длина нахлеста ни в коем случае не должна быть менее 30Ø при изгибе или прямом растяжении и 24φ при сжатии.

Если необходимо соединить стержни двух разных диаметров, длину внахлест следует рассчитывать на основе меньшего диаметра.

Соединения в растянутых элементах должны быть заключены в спирали из стержней диаметром не менее 6 мм с шагом не более 10 мм.

В пересмотренные нормы были включены некоторые дополнительные положения (код IS 456-200 стр. № 45, пункт 26.2.5.1c) для учета снижения прочности сцепления арматурных стержней, расположенных ближе к верхней области.

Если в верхней части балки требуется нахлест растянутой арматуры (обычно вблизи непрерывной опоры или стыка балки с колонной), а ширина защитного слоя менее чем в два раза превышает диаметр нахлестываемого стержня, длина нахлеста должна быть увеличилась в 1,4 раза.

Если арматурный стержень требуется поворачивать вокруг угла (как в наружном стыке балки с колонной), длину нахлеста следует увеличить в 2,0 раза.

Этот коэффициент может быть ограничен до 1,4 в случае угловых стержней, когда прозрачная крышка сверху достаточна, но эта боковая крышка (до вертикальной поверхности) меньше, чем в два раза больше этого диаметра. притертой планки.

Если требуется сращивание более чем одного стержня, необходимо позаботиться о том, чтобы сращивание происходило в шахматном порядке с минимальным расстоянием (между центрами) в 1,3 раза больше длины нахлеста, как показано на рис. (c) выше. .

Также желательно предусмотреть (дополнительные) поперечные связи (особенно в колоннах), соединяющие различные продольные стержни в месте соединения.

В случае связок стержней длина внахлестку должна рассчитываться с учетом увеличения Ld , а отдельные стыки внутри пачки должны располагаться в шахматном порядке.

Также читайте: Методы проектирования | Разница между методом рабочего напряжения и методом предельного состояния

2&3. Сварные стыки и механические соединения

Сварные стыки и механические соединения особенно подходят для стержней большого диаметра.

Это приводит к снижению расхода арматурной стали. Желательно подвергать такие соединения испытаниям на растяжение, чтобы гарантировать достаточную прочность.

Сварка холоднодеформированных стержней требует особых мер предосторожности из-за возможности потери прочности из-за теплоты сварки.

Кодекс (Код ОС 456-200 стр. № 45, п. 26.2.5.2) рекомендует, чтобы расчетная прочность сварного соединения, как правило, ограничивалась 80 процентами расчетной прочности стержня для соединений на растяжение .

Стыковая сварка стержней обычно используется для сварных соединений. Соединяемые стержни должны быть одинакового диаметра.

Также могут быть предусмотрены дополнительные два или три симметрично расположенных стержня внахлестку малого диаметра (особенно когда стержни подвергаются растяжению) и угловые сварные швы с основными стержнями.

Даже в случае соединения внахлестку можно прибегать к сварке внахлестку (с интервалом 5φ) для уменьшения длины внахлестку. Соединения с торцевой опорой разрешены Нормами (Стандарт ОС 456-200 стр. № 45, п. 26.2.5.3) для стержней, подвергающихся сжатию.

Это включает в себя обрезку концов этих стержней под прямым углом и приваривание концов стержней к подходящим опорным плитам, встроенным в бетонное покрытие.

Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь основания фундамента

Стержни, связанные в связке с арматурой

Длина развертывания каждого стержня из связки должна быть равна длине отдельного стержня, увеличенной на 10 % для двух стержней, находящихся в соприкосновении, 20 % для трех соприкасающихся стержней, и 33 процента для четырех стержней в контакте. (код 456:200, стр. 43, кл. 26.2.1.2)

Самая важная точка нахлеста / максимальная ручная притирка

Соединения внахлест не должны использоваться для прутков диаметром более 36 мм; для большего диаметра стержни могут быть сварены; в тех случаях, когда сварка невозможна, может быть разрешена наплавка стержней диаметром более 36 мм, и в этом случае могут использоваться дополнительные спирали. (Is Code 456:200 Page-45, Cl-26.2.5.1)

Длина круга колонки и I.M.Point

(Is Code 456:200 Page-48, Cl-26.5.3)

Прутки должны быть не менее 12 мм в диаметре.
Минимальное количество продольных стержней, предусмотренных на колонне, должно быть четыре для прямоугольных колонн и шесть для круглых колонн.
Расстояние между продольными стержнями, измеренное по периферии колонны, не должно превышать 300 мм.
Длина круга для колонн – 45d.

Также читайте: Разница между гибким и жестким покрытием | Что такое тротуар | Тип покрытия

Длина внахлест для балок и I.

M.Point

(Is Code 456:200 Page-48, Cl-26.5.2)

Диаметр арматурных стержней не должен превышать одной восьмой общей толщины плита.
Армирование из мягкой стали в любом направлении на плитах должно составлять не менее 0,15 процента от общей площади поперечного сечения. Однако это значение может быть снижено до 0,12% при использовании высокопрочных деформированных стержней или сварной сетки.
Длина нахлеста плит -60d.

Длина внахлест для плит и I.M.Point

(Код 456:200, стр. 46, кл. 26.5.1)

Если глубина стенки балки превышает 750 мм, боковая арматура должна быть предоставляется вместе с двумя лицами.
Общая площадь такой арматуры должна составлять не менее 0,1 процента площади стенки и распределяться поровну по двум сторонам на расстоянии, не превышающем 300 мм или толщины стенки, в зависимости от того, что меньше.
Поперечная арматура в балках должна располагаться вокруг крайних стержней растяжения и сжатия. В тавровых и двутавровых балках такая арматура должна проходить вокруг продольных стержней, расположенных близко к внешней поверхности полки.
Длина внахлест для балок – 60d.

Часто задаваемые вопросы

Длина нахлеста

Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирка обычно выполняется там, где возникает минимальное напряжение изгиба. В целом длина нахлеста составляет 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Притирка колонны

Притирка может быть определена как перекрытие двух стержней рядом друг с другом до проектной длины. Обычно длина запаса стальных стержней ограничивается 12 метрами. Это необходимо для легкой транспортировки стальных стержней на строительную площадку. Например, представьте, что вам нужно построить колонну высотой 100 футов .

Длина круга

длина внахлест – это длина , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой, альтернативой этому являются механические муфты. Он также известен как соединение внахлест .

Длина внахлест согласно IS 456

Для растяжения при изгибе длина внахлест должна быть L _d , то есть длина внахлестку , или 30d, в зависимости от того, что больше. Как правило, длина разработки составляет 41d, где d — диаметр стержня. Для прямого натяжения длина круга должна составлять 2 л _d или 30 d, в зависимости от того, что больше.

Какова минимальная длина круга?

Какова минимальная длина круга? Для прямого натяжения прямая длина притирочного стержня должна быть не менее 15d или 20 см . В то время как в случае обжатия притирка должна быть не менее 24d.

Длина нахлеста арматурного стержня

Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. В целом длина нахлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Минимальная длина нахлеста для арматуры

Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина перехлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Расстояние круга

Это длина предназначена для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой, альтернативой этому является наличие механических соединителей.

Длина соединения внахлестку

Длина внахлестку – это длина , предназначенная для перекрытия двух арматурных стержней с целью безопасной передачи нагрузки с одного стержня на другой, альтернативой этому являются механические муфты. Он также известен как соединение внахлестку .

Притирка арматуры

Нахлест – это когда два куска арматурного стержня ( арматурный стержень ) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры , размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения 90 234 внахлест 90 235 на основе этих переменных.

Правило перекрытия арматурных стержней

Если коснуться двух стержней вместе, когда они перекрывают , бетону становится труднее проникать внутрь и вокруг арматуры , а соединение не считается прочным. Таким образом, рекомендуется свести стержни вместе и перекрыть их , но оставить между стержнями не менее двух диаметров стержней.

Длина нахлеста арматурных стержней

Это количество перехлестов между двумя стержнями называется «нахлест длина ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. В общем, круг длина равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Нахлест арматурных стержней

Нахлест арматурных стержней или арматурных стержней нахлест происходит, когда участок арматурного стержня длиннее одной цельной детали. В этом случае вам нужно перекрыть арматурный стержень на этой линии. Длина нахлеста арматурного стержня обычно зависит от диаметра арматурного стержня и коэффициента нахлеста, указанного в инженерных расчетах. Общие коэффициенты притирки равны 40 и 60.

Нахлест стержней

Таблица нахлеста арматурных стержней

Длина соединения арматурных стержней внахлест

Что такое длина нахлеста?

Длина внахлест длина, предусмотренная для перекрытия двух арматурных стержней в для безопасной передачи нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические муфты. Он также известен как соединение внахлестку.

Таблица длины соединения арматуры

Что такое длина соединения внахлестку?

Длина стыка внахлест длина двух частей арматуры должна перекрываться и быть связана вместе, чтобы создать связь, как , если не было разрыва и участок является «непрерывным». Проще говоря, разработка — это арматура к бетону, соединение — это арматура к арматуре. Длина как сращивания, так и развития различается.

Требования к перекрытию арматурных стержней

Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону будет труднее войти внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.

Что такое длина круга в луче?

Длина внахлестку может быть определена как длина, обеспечивающая перекрытие двух арматурных стержней , что обеспечивает безопасную и эффективную передачу нагрузки от одного стержня к другому. При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.

Что такое уравнение длины притирки?

При растяжении на изгиб длина внахлест должна составлять L _d , то есть длина разработки, или 30 d, в зависимости от того, что больше, считается . Как правило, длина разработки составляет 41d, где d — диаметр стержня. Для прямого натяжения длина внахлест должна составлять 2 L _d или 30d, в зависимости от того, что больше.

Насколько далеко следует перекрывать арматуру?

Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону будет труднее попасть внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.

Какова формула соединения арматуры?

Лап. Соединение внахлест — это когда два куска арматуры соединяются вместе в месте нахлеста стержней. Длина перекрытия рассчитывается по уравнению , умноженному на 30 диаметров стержня . Затем по длине напуска равномерно распределяют минимум четыре комплекта стяжек.

Почему при армировании используется притирка?

Длина внахлест является одним из важных параметров арматуры. При размещении стали в железобетонной конструкции, если может не хватить требуемой длины одного стержня . Чтобы получить нужную длину конструкции, делается притирка двух брусков рядом. Альтернативой этому является использование механических муфт.

Как рассчитать длину перекрытия?

Как правило, длина внахлестку составляет 50d, что означает 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр. Для напряжения на изгиб – Ld или 30d, в зависимости от того, что больше. Для прямого натяжения – 2Ld или 30d, в зависимости от того, что больше.

Какова наилучшая зона притирки колонны?

Когда мы обеспечиваем притирку в колонне, все арматурные стержни должны быть притерты в зоне -B , как показано на рисунке. Следует избегать верхней и нижней части колонны, т.е. зоны-A (длина L/4), так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.

Что такое нахлест арматуры?

Нахлест — это , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.

Что такое ступенчатая притирка?

Ступенчатая притирка означает – все стержни не должны притираться на одном уровне . У вас может быть максимум 50% баров, которые могут быть на одном уровне. Притирка никогда не должна попадать в стык балки колонны.

Что такое круговая зона в столбце?

Следует избегать верхней и нижней части колонны , т. е. зоны A (длина L/4), поскольку в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.

Какова формула длины разработки?

Как правило, на практике требуемая длина развертки выражается как « 41 умножить на Ø» или «41 Ø», где 41 — коэффициент, рассчитанный по приведенной выше формуле, а Ø — диаметр стержня.

Почему длина разработки указывается в RCC?

Длина развертывания необходима , чтобы обеспечить поддержку балки, чтобы уменьшить вероятность выхода балки из бетонной колонны . Следовательно, он действует как опорный элемент для усиленной балки в бетонной колонне.

Что такое длина разработки?

Длина развертывания может быть определена как длина арматуры (стержня), которая должна быть встроена или запроектирована в колонну для обеспечения желаемой прочности сцепления между бетоном и сталью (или любыми другими двумя типами материала).

Что такое эффективная длина?

Кратчайшее расстояние между верхним и нижним крайними точками колонны в точке изгиба называется длиной, которая эффективно сопротивляется выпучиванию.

Что такое длина изгиба?

Припуск на изгиб составляет длину дуги изгиба, измеренную вдоль нейтральной оси используемого материала . По определению вычет на изгиб представляет собой разницу между допуском на изгиб и удвоенным внешним отступом 9.0003

Что такое длина круга в луче?

Что такое длина нахлеста арматурного стержня?

Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр. При притирке двух стержней разного диаметра длина нахлеста считается равной 50-кратному меньшему диаметру.

Какова стандартная длина нахлеста для сращивания арматурных стержней?

Какова минимальная длина нахлеста арматурного стержня?

Обычно стальные стержни имеют длину 6 м. Если длины стержня недостаточно, чтобы удержать арматуру, приходится накладывать внахлест два стальных стержня. Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Как рассчитывается усиление колен?

Эта величина перекрытия между двумя стержнями называется «длиной нахлеста». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина нахлеста равна 50d, что означает 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр.

Как рассчитать длину сращивания арматурных стержней?

Как рассчитать длину соединения?

Длина нахлеста при натяжении
Сращивание класса A: длина внахлестку ls = 1,0 ld.
Стык класса B: длина внахлестку ls = 1,3ld.
Длина нахлеста для компрессионных стержней
ls = 0,0005fy (d) ; [Для fy меньше или равно 60 000 фунтов на квадратный дюйм]
мс = (0,0009fy – 24)d; [Для fy > 60 000 фунтов на кв. дюйм]

Является ли длина круга кодом?

В Кодексе (код IS 456-200, стр. № 45, п. 26.2. 5.1c) указана длина нахлеста, равная 2Ld в ситуациях, когда элемент подвергается прямому растяжению. Ни в коем случае длина нахлеста не должна быть меньше 30Ø при изгибе или прямом растяжении и 24φ при сжатии.

Код для притирки?

Просматривая это видео, можно узнать, как размещать нахлест в точном положении в колонне, придерживаясь кода IS 13920. Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня.

Зачем нужна притирка?

Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня. Длина нахлеста зависит от прочности бетона, сорта арматуры, размера и расстояния между ними. Целью нахлеста является передача нагрузки от одного стержня к другому, а также сохранение непрерывности.

Что такое притирка в плите?

Длина внахлест также может быть предусмотрена, когда диаметр арматурного стержня должен быть изменен по длине, особенно при армировании колонн. Такой процесс перекрытие арматурных стержней бок о бок для получения желаемой расчетной длины называется нахлестом.

Что такое сращивание в арматуре?

Соединение внахлест — это , когда два куска арматуры перекрывают друг друга, образуя непрерывную арматуру . Это помогает правильно распределять нагрузки по всей конструкции.

Что такое соединение колонн?

Соединение колонн означает соединение двух частей колонны , при этом основание колонны передает силы и моменты на нижнем конце колонны на фундамент.

Как сделать колонку кругов?

Где разместить притирку в колонне?

Что такое притирка арматуры?

Какова максимальная длина арматурного стержня?

Длина арматурного стального стержня: максимальная длина стержня любого типа должна составлять 60 футов . Для перевозки стержней длиной более 40 футов потребуются крупногабаритные транспортные средства.

Сколько кругов в столбце?

В соответствии с кодом IS 456 длина нахлеста 30 d обеспечивается при растяжении и минимум 24 d при сжатии в колонне, балке и плите. Но, как правило, 45d длиной внахлест используются для колонны, а 60d используются для балки и железобетонной плиты.

Что такое круговая зона в столбце?

Следует избегать верхней и нижней частей колонны , т. е. зоны A (длина L/4), поскольку в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.

Что такое соединительная пластина?

Соединительная пластина является составной частью железнодорожного пути . Это кусок металла, привинченный к рельсам, что позволяет соединить два рельса в ряд. Соединительные пластины часто используются рядом с выключателями или другими чувствительными зонами. В других местах пути стык между двумя рельсами обычно сваривается.

Какова минимальная длина соединения арматуры?

Арматура соединения должна иметь минимальную длину соединения 6 дюймов (152 мм) для передачи усадочных напряжений.

Какой длины арматурный стержень?

Арматурные стержни (арматурные стержни) бывают длиной от до 60 футов.

Является ли код зоной круга?

Зона круга в столбце согласно коду IS | Притирка арматуры колонны. Когда две части арматурного стержня накладываются друг на друга, необходим нахлест, чтобы создать постоянную армированную линию арматурного стержня. Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними.

Насколько сильно вы перекрываете арматуру?

Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону становится труднее войти внутрь и вокруг арматурного стержня, и соединение не считается прочным. Поэтому рекомендуется соединить стержни вместе и наложить их друг на друга, но оставить между стержнями не менее двух диаметров стержней.

Как определить длину нахлеста стальной арматуры?

Таким образом, второй стержень держится близко к первому стержню, и выполняется перекрытие. Это количество перекрытий между двумя стержнями называется «длиной круга». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина круга составляет 50 дней, что означает 9 дней.0234 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр.

В чем разница между длиной круга и длиной разработки?

Длина нахлеста до должна быть предусмотрена для безопасного переноса груза . Длина развертки предусмотрена для передачи нагрузки от стали к бетону. Она также известна как длина анкеровки.

Перекрывается ли код?

Согласно IS Code 456-2000 , нахлест не должен быть менее 75 мм. Перекрытие означает дополнительную длину, расположенную в арматурных стальных стержнях. Здесь две длины перекрываются и соединяются проволокой, чтобы при необходимости увеличить длину любого стального стержня.

Что такое длина анкеровки арматуры?

Под длиной анкеровки понимается длина, необходимая для развития напряжения в арматурных стержнях , это достигается за счет обеспечения необходимой длины развертывания или крюков/изгибов, если не может быть достигнута достаточная длина.

Какая длина внахлест для прутка 12 мм?

Длина внахлест для 12-мм стержня, используемого в балке:- при условии, что 12-мм стержень из Fe500 предусмотрен в железобетонной плите крыши, их длина внахлест должна составлять 60d, где d — диаметр арматурного стержня, который будет использоваться, расчет длины внахлест для 12-мм стержень = 60×12 = 720 мм (0,72 м) или 2,36 фута, поэтому длина внахлест 12-мм стержня, используемого в балке, составляет 720 мм (0,72 м) или 2,36 фута.

Что такое длина круга колонны?

Что такое притирка в арматуре?

Нахлест , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.

Как рассчитать длину перекрытия балки и колонны

Как рассчитать длину перекрытия балки и колонны , В этой теме мы знаем, как рассчитать длину перекрытия балки и колонны. мы знаем, что балка и колонна являются железобетонной конструкцией любого здания, в котором предусмотрено армирование бетона.

В соответствии с проектом конструкции мы формируем колонну и балку, так как мы знаем, что длина цельной арматурной стали составляет около 12 метров, если у нас есть 3-х этажная, 5-ти этажная и многоэтажная конструкция здания, то нам требуется перекрытие арматуры.

Как рассчитать длину перекрытия балки и колонны

Целью длины перекрытия является сохранение продолжения стальных стержней для надежной передачи нагрузки от одного стального стержня к другому стержню. Для надежной передачи нагрузки один стержень накладывается внахлест на другой стальной стержень, а длина меньшего стержня принимается за длину внахлестку.

Теперь возникает вопрос, как мы рассчитываем минимальную длину перекрытия колонны и балки

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вы также должны посещать:-

1) Что представляет собой бетон, а его типы и свойства

2) Расчет количества бетона для лестницы и ее формула

Длина перекрытия для столбца

10003

Длина перекрытия для столбца

) длина перекрытия также известна как длина нахлеста

2) длина нахлеста для колонны зависит от марки используемого бетона и марки стали, в соответствии с кодом IS нет какого-либо конкретного правила, определяющего длину нахлеста

3) длина перехлеста для колонны должна быть от 24d до 40d в зависимости от марки бетона и марки стали, которые были предоставлены, обычно мы принимаем 40d для колонны, где d означает диаметр арматуры, если есть арматура диаметром 12 мм, тогда длина нахлеста колонны должна быть 40×12 = 480 мм

Для 12 мм, 40×12 = 480 мм длина внахлест

Для 16 мм, 40×16 = 640 мм длина внахлест

Для 25 мм, 40× 25 =1000 мм длина внахлестку

4) длина внахлест должна быть предусмотрена в центре колонны, а не в верхней L/4 и нижней L/4 длине конструкции балки.
