В целях эффективного контроля  транспортно-эксплуатационного состояния асфальтобетонных покрытий автомобильных дорог необходимо получение оперативной информации о наличии на дорожных покрытиях дефектов, образующихся в процессе эксплуатации.

Общие положения методики экспертной оценки состояния дорожных асфальтобетонных покрытий были разработаны ранее в Росдорнии А. В. Руденским с сотрудниками [1]. В дальнейшем  разработан  классификатор повреждений, позволяющий оперативно оценивать характер и степень развития возникающих дефектов [2].

Методика экспертной оценки состояния дорожных покрытий создана с учетом положений ГОСТ 23554.1-79 «Экспертные методы оценки качества продукции» и может применяться в дополнение к инструментальным методам оценки состояния покрытий при необходимости быстрого определения транспортно-эксплуатационного состояния с целью выявления необходимых объемов ремонтных работ и участков, требующих детального инструментального обследования.

         Классификация повреждений асфальтобетонных покрытий предусматривает определение основных типов повреждений, их видов и степени развития повреждений.

Таблица

Классификация повреждений асфальтобетонных покрытий по типам и видам
 Тип поврежденияВиды повреждений
Нарушение сплошности покрытияТрещины поперечные
Трещины продольные
Трещины косые и пересекающиеся
Трещины вдоль кромок
Вторичные трещины
Сетка трещин
Выбоины, ямы, проломы
Выкрашивания
Нарушение геометрических параметров (формы) покрытияКолейность
Пластические деформации (сдвиги, наплывы, гребенка)
Волны
Локальные нарушения ровности (пучины, просадки)
Неровности, связанные с проведением ремонтных работ, устройством люков, пересечением  рельсовых путей
Нарушение состояния поверхности покрытия (шероховатость, истирание, шелушение)Износ поверхности покрытия
Выступание пятен битума
Наличие на поверхности покрытия воды или других жидкостей
Наличие на поверхности покрытия  льда или снега
Наличие на поверхности покрытия загрязнений или посторонних предметов (глины, песка, камней,     досок, животных и т. п.)

Определение видов повреждений и степени их развития

Поперечные трещины

Поперечные трещины представляют собой разрушение покрытия в виде протяженного разрыва материала покрытия  в направлении, перпендикулярном оси дороги.

Степени развития дефекта:

слабая – трещины шириной менее 6 мм и общей протяженностью  менее 35 м на участке  700 м2;

средняя –  трещины шириной менее 6 мм и  общей протяженностью более 35 м на участке 700 м2, либо шириной 6–19 мм и  общей протяженностью менее 35 м на участке 700 м2, либо шириной более 19 мм и  общей протяженностью не более 15 м на участке  700 м2;

сильная –  трещины шириной  6–19 мм и общей протяженностью более 35 м на участке 700 м2 либо шириной более 19 мм и общей протяженностью более 15 м на участке 700 м2.

 Продольные трещины

Продольные трещины представляют собой разрушение покрытия в виде протяженного разрыва материала покрытия  в направлении оси дороги.

Степени развития дефекта:

слабая – трещины шириной менее 6 мм и общей протяженностью менее 35 м на участке длинной100 м;

средняя –  трещины шириной менее 6 мм и общей протяженностью более 35 м на участке длинной 100 м, либо шириной 6–19 мм и общей протяженностью менее 35 м на участке длинной 100 м, либо шириной более 19 мм и общей протяженностью не более 15 м на участке длинной 100 м;

сильная – трещины шириной 6–19 мм и общей протяженностью более 35 м на участке длинной 100 м либо шириной более 19 мм и  общей протяженностью более 15 м на участке длинной  100 м.

Трещины косые и пересекающиеся

Трещины косые и пересекающиеся представляют собой разрушения покрытия в виде протяженных разрывов материала покрытия, расположенных  в направлениях под углом к  оси дороги.
Степени развития дефекта:

слабая – трещины шириной менее 6 мм и общей протяженностью менее 35 м на участке 700 м2;

средняя – трещины шириной менее 6 мм и общей протяженностью более 35 м на участке 700 м2, либо шириной 6–19 мм и общей протяженностью менее 35 м на участке 700 м2, либо шириной более 19 мм и общей  протяженностью не более 15 м на участке 700 м2;

сильная – трещины шириной  6–19 мм и общей протяженностью более 35 м на участке 700 м2, либо шириной более 19 мм и общей протяженностью более 15 м на участке 700 м2.

Обкрашивание кромок покрытия

Обкрашивание кромок покрытия представляет собой дефект покрытия в виде отделения части материала вдоль кромки покрытия от основной части покрытия.

Степени развития дефекта:

слабая – трещины, расположенные вдоль кромок, не приводят к отделению материала от основной части покрытия;

средняя – вследствие образования трещин, расположенных вдоль кромок покрытия,  на участке протяженностью 100 м отделяется от основной части покрытия менее 15 % материала покрытия;

сильная – вследствие образования трещин, расположенных вдоль кромок покрытия,  на участке протяженностью 100 м отделяется от основной части покрытия более 15 % материала покрытия.

Вторичные трещины

Вторичные трещины представляют собой дефект покрытия в виде повторяющихся поперечных трещин, расположенных над трещинами в нижележащем слое покрытия либо над стыками плит нижележащего слоя покрытия или основания

Степени развития дефекта:

слабая – повторяющиеся поперечные трещины  шириной менее 6 мм, расположенные более чем через  10 м;

средняя – трещины шириной менее 6 м, расположенные менее чем через   10 м,  либо шириной 6–19 м, расположенные более чем через  10 м,  либо шириной более 19 мм, расположенные  более чем через 20 м;

сильная – трещины шириной более 19 мм, расположенные менее чем через  20 м, либо шириной 6–19 м, расположенные менее чем через  10 м.

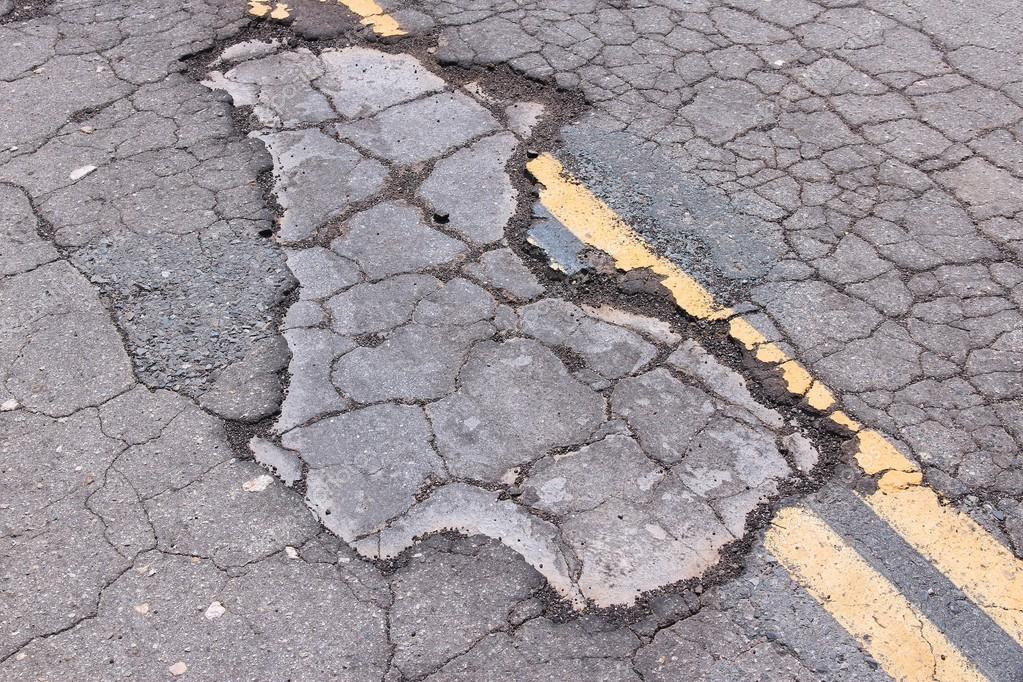

Сетка трещин

Сетка трещин представляет собой дефект покрытия в виде участка покрытия с множественными пересекающимися трещинами.

Степени развития дефекта:

слабая – площадь сетки трещин менее 0,5 м² на участке 35 м², состоящая из трещин шириной не более 6 мм без загрязнений;

средняя – площадь сетки трещин более  0,5 м²  на участке 35 м², состоящая из трещин шириной не более 6 мм без загрязнений,  либо площадь 0,5–1 м² на участке 35 м², состоящая из трещин шириной 6–19 мм с частичным загрязнением, либо площадь не более 0,5 м² на участке 35 м², состоящая из трещин шириной более 19 мм;

сильная – площадь сетки трещин более 1 м² на участке 35 м², состоящая из трещин шириной 6–19 мм  с загрязнением, либо площадь более 0,5 м² на участке 35 м², состоящая из трещин шириной  более 19 мм  с загрязнением.

Выбоины, ямы, проломы

Выбоины, ямы, проломы представляют собой дефекты покрытия в виде дезинтеграции слоя покрытия на глубину более 3 см с полным или частичным удалением материала покрытия.

Степени развития дефекта:

слабая – разрушение слоя покрытия на глубину 3–5 см на площади менее 0,5 м2  на участке 35 м²

средняя – разрушение слоя покрытия на глубину 3–5 см на площади более 0,5 м2  на участке 35 м2, либо на глубину более 5 см на площади менее 0,5 м2  на участке 35 м2;

сильная – разрушение слоя покрытия на глубину более 5 см на площади более 0,5 м2  на участке 35 м2 .

Выкрашивание

Повреждение поверхности покрытия в виде дезинтеграции верхнего слоя с удалением части материала покрытия.

Степени развития дефекта:

слабая – выкрашивание материала с поверхности покрытия на глубину менее 1 см на площади менее 10 % от общей площади участка дороги протяженностью 100 м;

средняя – выкрашивание материала с поверхности покрытия на глубину менее 1 см на площади 10–30 %  от общей площади участка дороги протяженностью 100 м либо на глубину 1–3 см на площади менее 10 % от общей площади участка дороги протяженностью 100 м;

сильная – выкрашивание материала с поверхности покрытия на глубину менее 1 см более чем на 30 % от общей площади участка дороги протяженностью 100 м либо на глубину 1–3 см на площади более 10 % от общей площади участка дороги протяженностью 100 м.

Колейность

Колейность представляет собой дефект поверхности покрытия в виде продольных полос в направлении оси движения автомобилей с нарушением норм ровности покрытия в поперечном направлении.

Степени развития дефекта:

слабая – глубина колеи менее  1 см на участке протяженностью менее 50 м;

средняя – глубина колеи  1–3  см на участке протяженностью менее 50 м, либо  глубина  менее 1 см на участке протяженностью более 50 м, либо  глубина  более   3 см на участке протяженностью менее 20 м;

сильная – глубина колеи 1–3 см на участке протяженностью более 50 м, либо глубина  более   3 см на участке протяженностью более 20 м.

 Пластические деформации (сдвиги, наплывы, гребенка)

Сдвиги или наплывы представляют собой дефект поверхности покрытия в виде нарушения норм ровности, вызванных пластическим смещением материала покрытия в продольном или поперечном направлении, гребенка –последовательность пластических сдвигов покрытия в продольном направлении с шагом выступов не более 1 м.

Степени развития дефекта:

слабая  – гребенка (сдвиги, наплывы) с высотой выступов менее 1 см при протяженности участка менее 15 м;

средняя – гребенка (сдвиги, наплывы) с высотой выступов 1–3 см при протяженности участка менее 30 м,  либо с высотой менее 1 см при протяженности участка более 15 м, либо с высотой более 3 см при протяженности участка менее 15 м;

сильная – гребенка (сдвиги, наплывы) с высотой выступов более 3 см при протяженности участка более 15 м либо  с высотой  выступов 1–3 см при протяженности участка более 30 м.

Волны

Волны представляют собой дефект поверхности покрытия в виде нарушения норм ровности  в продольном направлении протяженностью более 1 м.

Степени развития дефекта:

слабая – отклонения от норм ровности покрытия менее чем на 1 см на отрезке протяженностью 3 м на участке дороги менее 20 м;

средняя – отклонения от норм ровности покрытия на 1–3 см на отрезке протяженностью 3 м на участке дороги менее 20 м, либо отклонения менее чем на 1 см на отрезке протяженностью 3 м на участке дороги более 20 м, либо отклонения более чем на 3 см на отрезке протяженностью 3 м на  участке дороги менее 10 м;

сильная – отклонения от норм ровности покрытия более чем на 3 см на отрезке протяженностью 3 м на  участке дороги более 10 м либо отклонения на 1–3 см на отрезке протяженностью 3 м на участке дороги более 20 м.

         Локальные нарушения ровности (пучины, просадки)

Локальные нарушения ровности (пучины, просадки) представляют собой дефекты поверхности покрытия в виде значительных нарушений норм ровности на ограниченной площади.

Степени развития дефекта:

слабая – отклонения от норм ровности покрытия на 3–5 см на площади менее 0,5 м²  на участке 35 м²;

средняя – отклонения от норм ровности покрытия  на 3–5 см на площади более 0,5 м²  на участке 35 м² либо на глубину более 5 см на площади менее 0,5 м² на участке 35 м²;

сильная – отклонения от норм ровности покрытия более чем на 5 см на площади более 0,5 м²  на участке 35 м².

Неровности, связанные с проведением ремонтных работ, устройством люков, пересечением рельсовых путей

Неровности, связанные с проведением ремонтных работ, устройством люков, переездов через железнодорожные пути, представляют собой нарушения норм ровности  – нерегулярные искажения поверхности дорожного покрытия в виде бугров, ямок и т. п.

Степени развития дефекта:

слабая – неровности  высотой менее 1 см при протяженности участка менее 15 м;

средняя – неровности  высотой 1–3 см при протяженности участка 15–30 м, либо  высотой менее 1 см при протяженности участка более 15 м, либо высотой более 3 см при протяженности участка менее 10 м;

сильная – неровности  высотой более 3 см при протяженности участка более 10 м либо   высотой  1–3 см при протяженности участка более 30 м.



Износ поверхности покрытия

Износ поверхности покрытия представляет собой дефект поверхности покрытия в виде нарушения шероховатости покрытия, шелушения, истирания.

Степени развития дефекта:

слабая – наличие шероховатости поверхности покрытия, шелушения, истирания на площади менее 15 % от общей площади покрытия;

средняя – наличие шероховатости поверхности покрытия, шелушения, истирания на площади 15–30 % от общей площади покрытия;

сильная – наличие нарушений шероховатости поверхности покрытия, шелушения, истирания на площади более 30 % от общей площади покрытия.

Выступание пятен битума

Выступание пятен битума представляет собой дефект покрытия в виде нарушения текстуры поверхности покрытия вследствие выдавливания избытка битума на поверхность

Степени развития дефекта:

слабая – выступание пятен битума на площади  менее 5 % от общей площади участка покрытия;

средняя – выступание пятен битума на площади  5–20 % от общей площади участка покрытия;

сильная – выступание пятен битума на площади  более 20 % от общей площади участка покрытия.

Наличие на поверхности покрытия воды или других жидкостей

Наличие на поверхности покрытия воды или других жидкостей представляет собой дефект покрытия в виде нарушения транспортно-эксплуатационного состояния поверхности дорожного покрытия вследствие ухудшения сцепных характеристик покрытия.

Степени развития дефекта:

слабая – частичное покрытие поверхности жидкостью слоем толщиной менее 1 мм на  площади менее 20 % от общей площади участка дороги;

средняя – полное покрытие поверхности (100 %) жидкостью слоем толщиной менее 1 мм, либо частичное покрытие (на площади менее 20 %) жидкостью слоем толщиной 1–10 мм, либо наличие отдельных скоплений жидкости (на площади менее 10 %) слоем толщиной более 10 мм;

сильная – полное покрытие поверхности жидкостью слоем толщиной 1–10 мм, либо частичное покрытие (на площади не менее 10 %)  жидкостью слоем толщиной более 10 мм.

Наличие на поверхности покрытия льда или снега

Наличие на поверхности покрытия льда или снега представляет собой дефект покрытия в виде нарушения транспортно-эксплуатационного состояния поверхности дорожного покрытия вследствие затруднения условий проезда по покрытию и ухудшения сцепных характеристик покрытия.

Степени развития дефекта:

слабая – наличие на покрытии слоя снега толщиной менее 1 см либо льда или плотного снежного наката на площади менее 5 % от общей площади участка покрытия;

средняя – наличие на покрытии слоя снега толщиной 1–5 см либо льда или плотного снежного наката на площади 5–15 % от общей площади участка;

сильная – наличие на покрытии слоя снега толщиной более 5 см либо льда или плотного снежного наката на площади более 15 % от общей площади участка.

Наличие на поверхности покрытия загрязнений или посторонних предметов

Наличие на поверхности покрытия загрязнений или посторонних предметов (глины, песка, камней,  досок, животных и т. п.)  представляет собой дефект покрытия в виде нарушения транспортно-эксплуатационного состояния поверхности дорожного покрытия вследствие затруднения условий проезда по покрытию.

Степени развития дефекта:

слабая – наличие на поверхности покрытия загрязнений или посторонних предметов, не влияющих на условия проезда автотранспортных средств;

Средняя – наличие на поверхности покрытия загрязнений или посторонних предметов, вызывающих необходимость совершения маневров без снижения скорости движения автотранспортных средств;

Сильная – наличие на поверхности покрытия загрязнений или посторонних предметов,  вызывающих необходимость совершения маневров со снижением скорости движения автотранспортных средств.

Разработанный «Классификатор повреждений дорожных покрытий» позволяет объективно оценивать виды дефектов и степень их развития при проведении экспертной оценки транспортно-эксплуатационного состояния покрытий. При составлении «Классификатора» учтены положения ГОСТ Р 50597-93 «Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям безопасности дорожного движения», а также материалы «Руководства по идентификации повреждений дорожных покрытий» SHRР-Р-338, разработанного в США в рамках Стратегической программы дорожных исследований [3].

Проведение систематической оперативной оценки транспортно-эксплуатационного состояния дорожных покрытий с использованием разработанного классификатора повреждений позволит создать оперативно пополняемый банк данных о текущем состоянии дорожных покрытий и на этой основе эффективно планировать объемы и сроки проведения ремонтных работ, рационально использовать имеющиеся материальные и финансовые ресурсы.

ЛИТЕРАТУРА

  1. Руденский А. В., Штромберг А. А., Карагезян Э. А. Экспертный метод оценки состояния асфальтобетонных покрытий // Труды Росдорнии.

вып. 1, М.,1989. Вып. 1. С. 114–122.

  1. Руденский А. В. Экспертная оценка состояния асфальтобетонных покрытий // Труды НИИМосстроя. 2009. № 3. С. 11–15.
  2. Distress Identification Manual for the Long-term Pavement Performance Project, SHRP-P-338. Р.165.

А. В. РУДЕНСКИЙ,
д-р техн. наук, профессор
С.А.ТАРАКАНОВ,
инженер

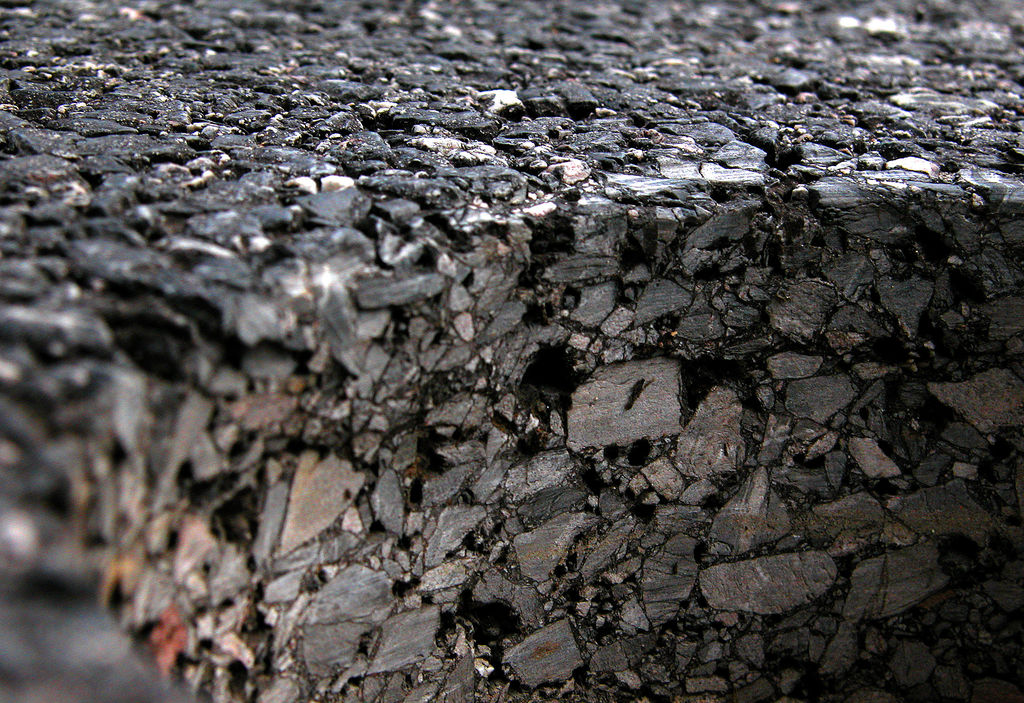

Дефекты асфальтобетонного покрытия и причины разрушения

Любой асфальт спустя время теряет прочность, начинает покрываться всевозможными дефектами. Каждый из них нуждается в оперативном устранении. Дефекты асфальтового покрытия не только эстетически непривлекательны, но и представляет опасность для человека и транспортных средств.

РАСПРОСТРАНЕННЫЕ ДЕФЕКТЫ АСФАЛЬТА

Существуют следующие группы дефектов:

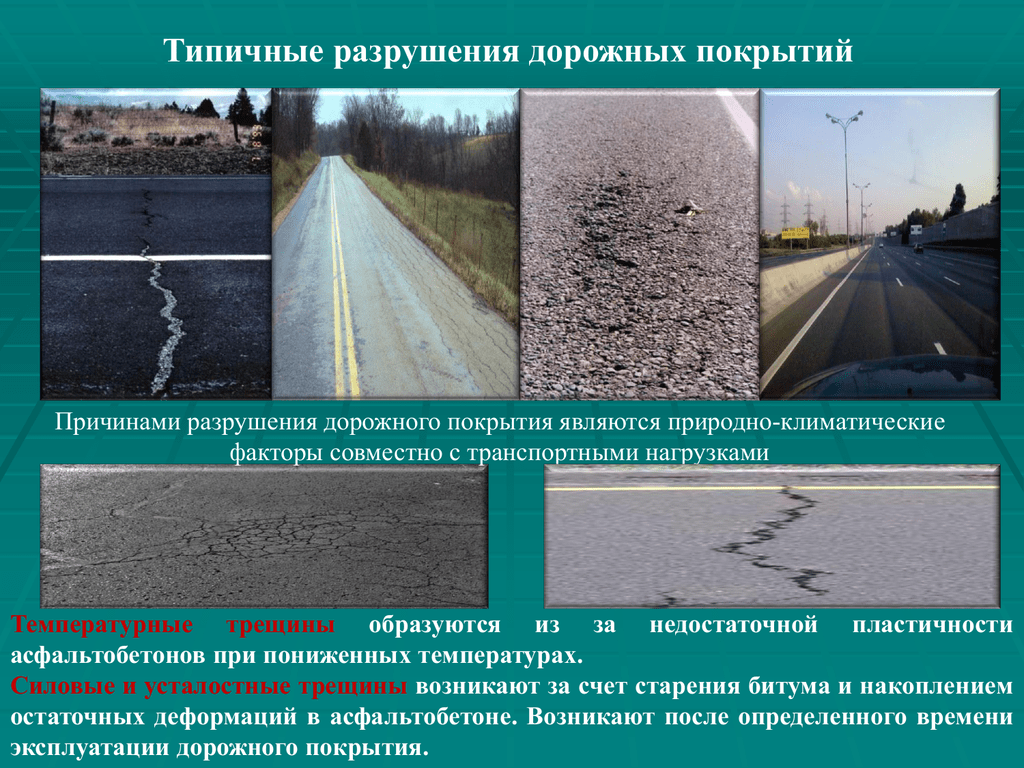

  1. Трещины. Это хрупкое разрушение полотна. Классифицируются на одиночные, редкие, в виде мелкой/крупной сетки.
  2. Выкрашивание. Представляют собой отделение отдельных частиц на поверхности.
  3. Выбоины. Это углубление в полотне, имеющие острую структуру. Обычно появляются из трещин. Крупные выбоины называются ямами.

Также существуют такие дефекты, как коллейность, просадки, шелушение и т. п.

ПРИЧИНЫ ПОЯВЛЕНИЯ ДЕФЕКТОВ НА АСФАЛЬТЕ

Причины классифицируются на внешние и внутренние. Внешние факторы появления дефектов на асфальте – это климатические условия и нагрузки. Разрушение асфальта может быть вызвано большим количеством осадков, резкими температурными перепадами, движением грунта, воздействием транспорта.

Внутренние причины обычно связаны с нарушением технологических процессов и попытками сэкономить. Например, неправильное проектирование способно привести к проседанию грунта, чрезмерному накоплению влаги в полотне.

ВАРИАНТЫ РЕМОНТА АСФАЛЬТА

Практически все виды дефектов асфальтобетонного покрытия подлежат устранению. Все методы ремонта делятся на 2 типа – с использованием горячих или холодных смесей. Горячие смеси обычно используют для ремонтных работ в теплую погоду. Согласно технологии, смесь битум должна быть разогрета минимум до плюс 100 градусов. Укладка материала осуществляется вручную, либо механизированным способом. Горячие смеси обычно используют на больших участках для устранения ям, разрушений асфальта в виде сетки. Мелкий ремонт экономически невыгоден.

Холодные смеси менее требовательны к условиям окружающей среды. Они не нуждаются в нагреве, что позволяет сэкономить на оборудовании. Но холодная технология подходит для дорог третьей и четвертой категории, а также тротуаров, внутренних дворов.

Какие холодные смеси существуют?

Для устранения разрушений на асфальте могут применяться битумные эмульсии, такие как «Мастика 05». Это продукт компании «Жидкий Асфальт». Эмульсия поставляется уже в готовом виде, позволяет устранять трещины глубиной до одного сантиметра и шириной до 1 сантиметра. Работы разрешается проводить при температуре не менее 5 градусов тепла.

Все ремонтные работы рекомендуется заканчивать нанесением герметизирующего состава «Защита 02». Он позволяет скрыть следы ремонта, выровняв цвет по всему покрытию. Герметизирующее покрытие «Защита 02» имеет очень важные технические свойства. Состав защищает асфальт от ультрафиолета и влаги – одних из главных факторов, провоцирующих разрушения.

Что требуется для ремонта и кто может воспользоваться данным методом?

Технология холодного ремонта с помощью смесей «Мастика 05» и «Защита 02» доступна абсолютна каждому. Для работы с материалами не нужна квалификация, опыт, достаточно прочитать инструкцию.

Чтобы произвести ремонт, достаточно приобрести смеси. Из дополнительных инструментов потребуется только шпатель и гладилка. Никакого теплового оборудования.

Ремонт холодными смесями будет актуален для владельцев стоянок, парковок перед торговыми центрами, собственников частных домов и т.п.

При устранении дефектов асфальтового покрытия важно изучить и причины, которые к ним привели. Это позволит избежать ошибок в будущем. Обращайтесь в нашу компанию за консультацией!
