Набивные сваи: технология установки и изготовления, виды и устройство свай

Устройство набивных свай — это способ монтажа фундамента для строительства жилых домов, объектов хозяйственного и промышленного назначения. Свайно-набивной фундамент предотвращает горизонтальное перемещение почвы, исключает выдавливание элементов фундамента, обеспечивает устойчивость конструкции на слабых или просадочных грунтах.

Особенности набивных свайных конструкций

Набивные бетонные сваи — это опорные элементы, которые предназначены для приема, передачи и распределения нагрузки от веса сооружения на несущую поверхность грунта. Конструкционно свайные опоры представляют собой пустотелые оболочки, погружаемые в грунт с последующим заполнением бетонным раствором. Еще один вариант монтажа опорных элементов — бурение скважин с заполнением их бетоном без формирующих оболочек. Такая технология монтажа позволяет максимально уплотнить грунт и увеличить несущую способность фундамента. Для усиления конструкции, повышения устойчивости к вертикальным и горизонтальным нагрузкам, сваи армируют сварным пространственным каркасом.

Более подробно о конструкции набивных свай:

Тело опорного элемента имеет вид железобетонной конструкции, которая расположена вертикально. Нижний конец сваи располагается в плотных пластах почвы ниже точки промерзания.

Верхняя часть сваи, называемая оголовком, выполняет роль основания для монтажа железобетонного ростверка или монолитной плиты.

Нижняя, опорная часть сваи, называется пятой. Эта часть имеет большую ширину, чем основная часть, тело опоры. Такая конструкция увеличивает площадь соприкосновения опоры с грунтом, повышает устойчивость фундамента.

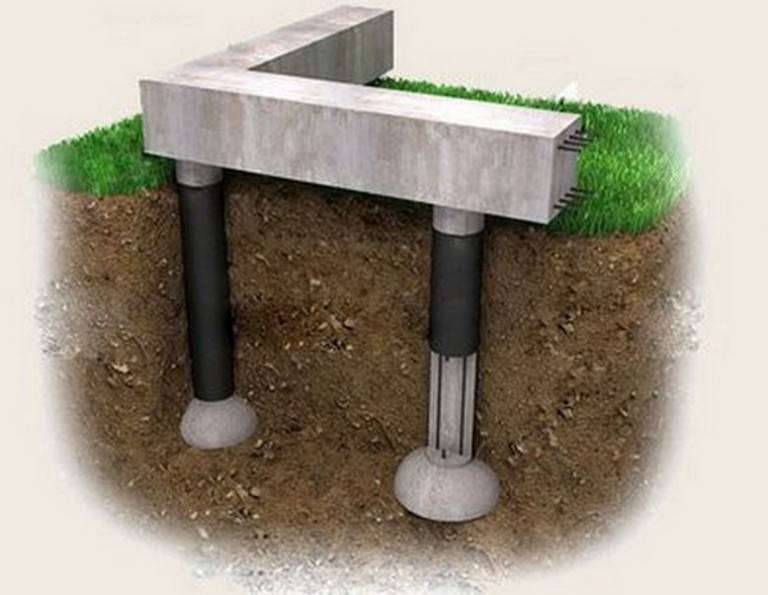

Буронабивные опоры могут быть с уширенной пятой или с одинаковым диаметром по всей длине. Свайные конструкции располагают в виде одиночных или групповых элементов, однорядной ленты под ростверк, опорных элементов под заливку плиты. Стандартные размеры свайных опор — длина от 3 до 10 м и более, диаметр от 40 до 1700 мм.

Область применения набивных свай

Набивные сваи без крепления стенок скважин применяют для строительства на площадках с глинистой почвой твердой, полутвердой,тугопластичной консистенции, в том числе с просадочными или набухающими грунтами, а также в тех случаях, когда горизонт грунтовых вод в период проведения строительно-монтажных работ расположен ниже пяты свайных опор.

Примеры применения фундаментов из свайных опор:

возведение зданий и сооружений на грунтах с твердыми включениями;

строительство на участках с глинистыми грунтами твердой консистенции с включениями валунов, галечника;

строительно-монтажные работы в стесненных условиях, где отсутствует возможность для подвоза и установки готовых свай;

в непосредственной близости от уже существующих сооружений, в конструкции которых возможно возникновение недопустимых деформаций несущих стен из-за забивки или вибропогружения ж/б опор.

Техника для свай

Существует несколько способов формирования участков под свайные конструкции.

Основными из них являются следующие методы:

На площадках с глинистыми почвами создание скважин выполняют путем вибрационного или механического бурения. В этом случае стенки скважин укрепляют обсадными трубами.

На участках со скальными породами углубления в заданных точках получают с помощью направленного взрыва.

Для получения отверстий нужного диаметра на участках со стабильными грунтами применяют технологию лидерного бурения с помощью труб с заглушенным нижним концом, цилиндрических конструкций с теряемыми «башмаками», сердечников в форме конуса.

Для формирования скважин, установки обсадных труб с армокаркасами, заливки бетона применяют гидравлические коперы, экскаваторы с навесным бурильным оборудованием, обсадного оборудования для погружения и извлечения труб из грунта, автобетоносмесители.

Преимущества использования набивных свай

Среди преимуществ применения фундаментов на набивных сваях можно отметить:

Сокращение объемов земляных и бетонных работ. Для закладки фундамента на набивных сваях не нужно рыть котлованы или траншеи, что особенно важно при разработке твердых или мерзлых грунтов.;

Снижение необходимости в оборудовании и спецтехнике. Закладка свайного фундамента выполняется без выемки грунта, что позволяет обойтись без привлечения техники для его погрузки и вывоза со стройплощадки.

Увеличение надежности и устойчивости сооружений за счет исключения неравномерной осадки. Железобетонные опоры, объединенные в единую конструкцию с помощью ростверка или плоской плиты, сохраняют исходное положение в условиях воздействия сил морозного пучения.

Возможность проведения строительно-монтажных работ в зимнее время. Технология монтажа свайно-набивного фундамента позволяет заниматься строительными работами в зимнее время без снижения темпов и качества работ.

Большая несущая способность. Конструкция набивной сваи обеспечивает возможность передачи на одну опору нагрузок большого диапазона.

Большой выбор типоразмеров. Устройство свайного основания дает возможность создавать сваи большого диаметра, что значительно улучшает работу свайных опор на горизонтальную нагрузку.

Безопасность при проведении строительно-монтажных работ. При изготовлении и монтаже опорных конструкций отсутствуют вибрации почвы.

Заключение:

Все виды набивных свай (с оболочкой или безоболочечные, с уширением пяты или без нее) имеют высокую несущую способность и рассчитаны на значительные нагрузки. Конструкция набивных опор позволяет выдерживать большие сосредоточенные вертикальные и горизонтальные нагрузки, что позволяет использовать их для застройки участков со сложными геологическими условиями. Таким образом фундаменты свайного типа позволяет создать надежное устойчивое основание для зданий или сооружений любого назначения там, где применение других видов оснований невозможно по объективным причинам.

Что такое свайно набивной фундамент

Новости компании

21-06-2022

В связи с летними отпусками. В период с 01.07 по 01.09 в штате будет только один дежурный электрик.

Просим по возможности записываться заранее и отнестись к этому с пониманием.

Спасибо

19-01-2021

С целью увеличить степень термозвукоизоляции

19-01-2021

В настоящее время одним из актуальных вопросов стала термозвукоизоляция.

18-01-2021

Панельное домостроение

18-01-2021

Возведение панельных домов является наиболее распространенным примером сборного строительства.

Показать все

Стройматериалы справочник. Тэг: тексаунд, базальтовый картон.

20-12-2017

Свая это такой стержень, который по своему виду похож на обычный шуруп.

Прежде, чем рассмотреть свайно набивной фундамент, давайте рассмотрим само понятие, свая.

Свая это такой стержень, который по своему виду похож на обычный шуруп. Только свая имеет некоторое отличие. Если шуруп вкручивается в поверхность при помощи резьбы, на нем, то свая ввинчивается в г основание, а основание, это поверхность грунта, при помощи вмонтированных на конце сваи специальных лопастей.

Именно им, происходит процесс погружения сваи в грунт и при этом, грунт, как приводится в состояние рыхлости, так одновременно, то есть следом за погружением трамбуется вокруг сваи, что позволяет ей ввинтится в поверхность земли достаточно прочно и крепко.

Ввинтить такую сваю может любой, даже если при этом, делать это никогда не приходилось. Главное в этом деле соблюдать правила и технологию, а все остальное будет зависеть от того, насколько верно выполнен процесс ввинчивания шурупа, то есть строительной сваи для свайного фундамента в поверхность грунта.

Но это касается свай, из металла, которые в дальнейшем утопают в опалубке для фундамента.

Но существует еще один вид свай, свайно набивные. Их монтажный принцип строительства схож, лишь немного отличается. И все же что такое, свайно набивной фундамент?

Каким должен быть свайно набивной фундамент?

Но прежде чем раскрыть тайну, зачем и почему используется свайно набивной фундамент, каждый строитель или нет, должен понимать, что свайный фундамент, это такой вид фундамента, что рассчитать для строительства в местах с повышенной влажностью, с суровым климатом, в местах, где грунт очень глубоко промерзает. Вот для того, чтоб все-таки строительство было возможно и появилось такое нововведение, как свайный фундамент. Если же дом, для строительства фундамента, которого использовались обычные стальные сваи, должен быть не очень большого размера.

То здесь все немного по-другому. В связи с тем, что установленная свая пустотелая, устанавливается она в пробуренную скважину, закрепляется, в нее, вставляются арматурные пруты и устанавливаются развертки, и все это заливается высококачественным бетоном. Именно эта особенность позволяет, усиль способность выдержать на одной такой сваи до пяти тон. Именно такая особенность позволяет возвести здание огромного размера и с большой массой на фундаменте, основную функцию, которого выполняют, набивные сваи, а фундамент, является свайно набивным.

А если на сваи установить плиты, тем самым создать основание под всю массу здания, что позволяет равномерно распределить вес по всей площади, то в этом случае, это уже не просто свайно набивной фундамент, это уже мощный свайно плитный фундамент.

Но прежде чем приступить к монтажным работам установки винновых свай, следует, как можно тщательно исследовать грунт и климат местности, на которой располагается строительство. Сделать это возможно и самостоятельно, при помощи геологических карт. Но, а если таковых нет, можно воспользоваться услугами геологических компаний, которые занимаются их исследования, но при этом установка свайно винтового фундамента, цены ее немного увеличатся, так, как каждая услуга требует дополнительных затрат

Но если и в этом деле, существует проблема отсутствия геологических организация, тогда придется полагаться на самого себя.

Стоимость строительства свайного набивного фундамента разная. Все зависит от глубины, от грунта, климата, и от стоимости строительного материала и стоимости услуг строителей, а случае необходимости и стоимость аренды за использование специализированой техники для строительства свайно набивного фундамента.

Фундаменты на забивных сваях Проектирование и строительство

Фундаменты на забивных сваях используются в основном в малоэтажных зданиях и мостовых сооружениях. Когда верхний слой почвы находится в неудовлетворительном состоянии и не имеет достаточной несущей способности, чтобы противостоять нагрузке от надстройки, используются забивные сваи.

Забивная свая представляет собой тип сваи, которая вставляется в твердый слой грунта, где она может обеспечить требуемую опору и поверхностное трение.

Поскольку стоимость строительства меньше по сравнению с буронабивными сваями на месте, эти виды свайных работ более популярны при строительстве мостов.

В основном существует четыре категории, которые основаны на природе материала.

Типы приводных свай

Стальные свай
Сборные бетонные кучи
Сваи по дереву
СОЕДИНЕННЫЕ СВОЛЕРЫ

Фундамент из стальных забивных свай

Существуют различные типы забивных свай, изготовленных из стали. Поскольку сталь легко доступна, строительство может быть выполнено довольно легко.

Кроме того, стальные сваи, такие как микросваи, могут использоваться для поддержки тяжелых нагрузок от мостов, а другие типы могут использоваться для поддержки нагрузок среднего уровня.

Основной проблемой стальных забивных свай является коррозия. Однако они размещаются ниже уровня земли. Поэтому присутствие кислорода для коррозии минимально.

Рассмотрим доступные типы стальных свай.

Типы стальных забивных свай

Микросваи

Микросваи представляют собой стальные казино, заполненные бетоном. Кроме того, в зависимости от приложенных нагрузок диаметр сваи может быть увеличен в зависимости от приложенной нагрузки.

При необходимости в сваю можно вставить арматурный каркас для увеличения несущей способности сваи.

Свайный дизайн можно выполнить, как указано в статье свайные фундаменты руководство по проектированию, строительству и испытаниям.

Двутавровые сваи

В строительстве используются горячекатаные профили. Они свариваются между собой для увеличения длины.

Эти виды свайной конструкции не нашли широкого применения в строительстве.

Однако в особых случаях можно использовать двутавровые сваи.

Стальные коробчатые сваи

В конструкции можно использовать четыре стальных листа, сваренных вместе для создания коробчатой сваи или шпунтовых свай, сваренных вместе для создания полого коробчатого сечения.

Внутреннее ядро может быть заполнено бетоном для улучшения поперечной жесткости, жесткости на изгиб, жесткости на кручение и т. д. сваи, используемые в строительстве.

В зависимости от характера грунта и назначения в строительстве могут применяться различные диаметры.

Стальные рельсовые сваи

Старые рельсы были как стальные сваи. Сверху или снизу привариваются три рейки.

Сварка встык используется для соединения двух секций для увеличения длины сваи.

Так как эти сваи из обильных материалов, стоимость будет меньше.

Кроме того, это можно рассматривать как зеленое строительство, поскольку мы повторно используем материалы.

Фундаменты из сборных железобетонных забивных свай

Наиболее широко используемый тип забивных свай в строительстве. В основном есть два типа сборных свай.

Нормально армированные сборные сваи
Предварительно напряженные сваи

Следующие ключевые моменты выделены в отношении сборных свай.

Эти сваи могут выдерживать большие изгибные и осевые нагрузки.
Сваи, построенные с соответствующим покрытием и маркой бетона, не подвергаются износу.
Поэтому такие сваи более долговечны.
Однако состав бетона, пористость заполнителей, покрытие арматуры и т. д. могут привести к износу свай.
В результате проблемы с долговечностью могут сократить срок службы свай.
Использование прочных и твердых заполнителей, правильный состав смеси, правильное размещение, уплотнение бетона, надлежащее отверждение бетона и т. д. повышают долговечность бетона .
Минимальная толщина покрытия может составлять 50 мм в соответствии с требованиями к долговечности .
Кроме того, предварительное напряжение уменьшает растрескивание бетона.
Гальванизация армирования предлагается, если это возможно для покрытия расходов.

В сборных свайных конструкциях нет таких серьезных проблем, как коррозия стали.

Кроме того, его проще построить, чем другие типы свайных фундаментов. Кроме того, время, необходимое для заполнения одной стопки, также меньше.

Стоимость строительства также сравнительно очень меньше по сравнению с монолитными буронабивными сваями.

Сборные сваи доступны в различных размерах, таких как 300, 350, 400, 500 мм и т. д. Кроме того, их можно приобрести в круглой или прямоугольной формы .

Деревянные сваи

Давайте кратко рассмотрим основные сведения о деревянных сваях.

Деревянные сваи могут быть разных размеров с разной грузоподъемностью.
Не нашли широкого применения из-за низкой несущей способности
Дерево используется в качестве сваи после удаления сучьев
Нижний диаметр будет в пределах 300-500 мм в диапазоне 125 – 250мм
Как правило, доступны сваи длиной от 9000 мм до 18000 мм.
Свая может выдерживать приложенные нагрузки и движущие силы. Тем не менее, она уязвима при жесткой забивке.
Деревянная свая подвержена износу

На следующем рисунке, взятом из книги «Анализ и проектирование фундамента» компании Boels, показаны необходимые меры, которые необходимо выполнить в забивной деревянной свае.

Расчетная нагрузка на деревянные сваи находится в диапазоне 150-250 кН. Максимально допустимая нагрузка составляет около 300 кН. Однако проведенные испытания показали, что он может выдерживать максимальную нагрузку около 400 кН.

Будьте внимательны, когда свая забивается через твердые слои, так как это может повредить сваю.

Композитные сваи

Композитные сваи начали использовать около 60 лет назад. Основная цель композитных свай заключалась в экономичном строительстве относительно длинных свай.

Для изготовления композитных свай используются различные материалы. Кроме того, выбор материала должен быть сделан в соответствии с условиями. Можно ожидать следующую комбинацию.

Деревянная свая заделывается ниже существующего уровня земли и выше существующего уровня земли (до верхнего уровня) для строительства из бетона.
Стальная труба, заполненная бетоном, или железобетонная труба, укладывающая нижнюю часть сваи и верхнюю часть, которые должны быть изготовлены из бетона.
Сборные сваи верхней секции

Композитные сваи имеют длину от 18 м до 36 м. Тем не менее, длина 54 м также была пройдена.

Оптимальный диапазон нагрузки составляет около 300-800 кН, а максимальный предел нагрузки составляет около 1500 кН.

Одним из основных недостатков композитных свай является создание правильного соединения двух материалов.

Проектирование сборных свай (конструкция забивных свай)

При проектировании сборных свай необходимо решить две проблемы.

Сваи должны быть рассчитаны на нагрузку от надстройки
Сваи должны быть рассчитаны и детализированы для восприятия импульсной нагрузки, возникающей во время забивки

Конструктивный и геотехнический расчет забивных свай для нагрузок надстройки можно выполнить в соответствии с процедурами, описанными в статье свайные фундаменты .

Для свай должны применяться специальные методы детализации, чтобы выдерживать силы, возникающие в процессе забивки свай. Существуют специальные детали для сборных свай.

На следующем рисунке, взятом из книги «Анализ и проектирование фундамента» компании Bowels, показано типичное расположение сборной сваи.

Как показано на приведенных выше рисунках, верхняя и нижняя части сваи ограничены за счет уменьшения расстояния между звеньями. Это позволяет плие выдерживать более высокие нагрузки.

Как обсуждалось ранее, в конструкции также используется предварительно напряженная свая. На следующих рисунках показано типичное расположение предварительно напряженной забивной сваи. Особое внимание следует уделить при сооружении такой сваи.

Устройство забивных свай

Поскольку сборные сваи широко используются в строительстве, давайте посмотрим, какие важные аспекты имеют забивные сваи.

В основном существует два метода забивки свай.

Обычный метод ,

Приложить усилие к свае, позволив грузу упасть в сваю. Приложенная нагрузка должна рассчитываться на основе высоты свободного падения груза.

Необходимо убедиться, что прикладываемая нагрузка не превышает грузоподъемность забивной сваи.

Способы забивания молота .

Существует три типа методов вождения. Это

- Дизельный молот
- Пневматический молот
- Вибрационный молот

Методы молота просты в использовании по сравнению с традиционным методом, который требует больше времени.

Обычно сборные сваи изготавливаются длиной 6 м из-за проблем с транспортировкой. Однако, при необходимости, они могут быть построены даже высотой 12 м и выше.

При использовании 6-метровых забивных свай и глубине забивки более 6 м необходимо объединить две сваи. Стальные пластины, встроенные в верхнюю часть свай, свариваются вместе для увеличения длины.

Ненужная длина сваи будет снесена при возведении оголовка сваи.

Дополнительную информацию о методах забивания молота можно найти в статье Википедии сваебойный молот .

Критерии прекращения и приемки забивных свай

Свая будет забита до слоя твердого грунта, который согласно проекту определяется как уровень окончания. Проектирование и выбор уровня заделки будет основываться на информации, предоставленной в отчете об исследовании почвы.
Когда он достигнет уровня завершения, движение сваи уменьшится.
Критерии заделки и забивки свай основаны на анализе волнового уравнения сваи (WEAP). Необходимая модификация должна быть сделана на месте, так как она может меняться в зависимости от фактических условий грунта.
Далее требуется зафиксировать счет ударов при движении сваи. Это могло быть сделано как количество ударов по свае на определенное расстояние или проникновение сваи за определенное количество ударов. Это может быть сделано в соответствии со спецификацией проекта.
Существуют ограничения на завершение. В спецификации может быть указано количество ударов для данного проникновения. Если количество ударов превышает количество ударов для проникновения на указанное расстояние и свая находится в концевом слое в соответствии с геотехническими данными, свая может быть заделана.

Преимущества забивных свай

В отличие от буронабивных свай, забивные сваи могут изготавливаться заранее. Это сводит к минимуму погрешность конструкции и обеспечивает адекватный контроль качества.
Кроме того, любые дефекты, такие как соты, могут быть устранены заблаговременно до установки.
Поскольку сваи забиваются против давления грунта, это улучшает опору грунта за счет уплотнения, производимого верхушкой сваи.
Меньшая продолжительность и меньшее использование труда и техники до установки, что снижает стоимость сравнительно.
В случае выхода из строя таких материалов, как бетон, свая может быть удалена перед установкой. А вот в буронабивных сваях это будет известно только после строительства.
Свая может быть установлена наклонно для восприятия боковых нагрузок. Широко используется в мостовых сооружениях.
Вовлеченность технического персонала меньше.
Влияние уровня грунтовых вод на строительство отсутствует.
Время, необходимое для отливки одной стопки, очень меньше. Поэтому больше подходит для скоростных построек.

Недостатки забивной сваи

Перед началом строительства требуется надлежащее планирование для работы с оборудованием, площадкой и транспортировкой.
Обычно они не могут перевозить тяжелые грузы. Поэтому в основном буронабивные сваи применяют при увеличении нагрузки на сваю.
Далее есть ограничение на увеличение диаметра сваи. Чем больше диаметр, тем выше вопросы обращения со сваями. Пересадки будут очень трудными.
Конструктивный проект должен быть проверен на транспортные нагрузки. Особое внимание следует уделить предварительно напряженным бетонным сваям, поскольку они могут быть повреждены при подъеме, если это не учтено в проекте.
Поскольку глубина сваи или длина сваи варьируется от места к месту, длину сваи нельзя заранее определить. Поэтому сваи нужно состыковать и подрубить лишнее.
Когда сваи сооружаются в уплотненной зоне, грунт может потеряться, и его верхняя опора может уменьшиться.
Шум в процессе установки должен контролироваться.
Вибрации также должны контролироваться.
Если длина имеющихся свай недостаточна, их необходимо соединить вместе, чтобы получить достаточную глубину. Это мог быть паштет из новой стопки.
Строительство и проектирование забивных свай необходимо выполнять для доступных размеров, если они поставляются с рынка. В противном случае их нужно изготовить под необходимый размер и длину.
Забивные сваи не подходят для почв с плохими дренажными свойствами. Необходимо провести надлежащее геотехническое исследование пригодности забивных свай.

Забивные сваи — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 01 Сен 2020

См.
вся история

1 Введение
2 Типы забивных свай
- 2.1 Сталь
- 2.2 Сборный железобетон
- 2.3 Древесина
- 2.4 Композитный
3 Качество
4 Установка свай
5 Преимущества и недостатки
6 Связанные статьи на Wiki Designing Buildings
- 6.1 Внешние ссылки

Забивные сваи , также известные как вытесняющие сваи, являются широко используемой формой фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки.

Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких приложениях, как насыпи, подпорные стенки, переборки, якорные конструкции и коффердамы.

Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно сформованного материала и имеющую заданную форму и размер, которая может быть установлена путем ударного удара, вибрации или вдавливания в землю на расчетную глубину или сопротивление. Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы свая могла достичь расчетной глубины.

Забивные сваи легко адаптируются и могут быть установлены для восприятия сжимающих, растягивающих или боковых нагрузок в соответствии со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и состоянием грунта.

Типы забивных свай включают:

[править] Сталь

Стандартные секции стального шпунта могут использоваться для формирования свай коробчатого сечения или свай двутаврового сечения. Они имеют ударный привод и используются в основном в связи с морскими сооружениями. Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для крепления на небольшой глубине в мягких илистых и песчаных грунтах. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

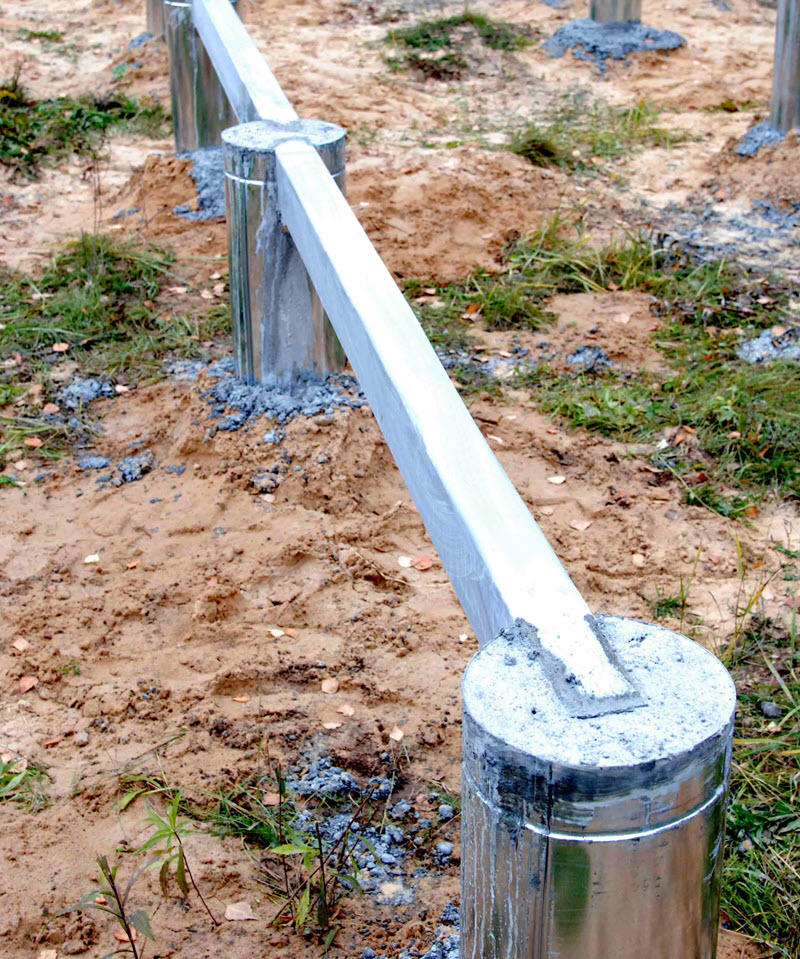

Сваи из стальных труб используются для морских сооружений и фундаментов в мягких грунтах на подходящих несущих слоях. Обычно они приводятся в движение снизу с помощью внутреннего отбойного молотка.

[править] Сборный железобетон

Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. они перкуссионные забивные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок от 300 до 1200 кН и могут достигать высоты до 30 м.

[править] Древесина

Как правило, это пиломатериалы квадратной формы (но также могут быть круглыми, конусообразными, обработанными, необработанными) и ударными. Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие слои (например, берега рек и эстуарии).

Диапазон нагрузок на деревянные сваи 50-350 кН. Они могут быть до 12 м в длину без сращивания.

[править] Композитный

Это сваи, в которых используется комбинация, например бетонная свая со стальным удлинителем.

Забивные сваи изготавливаются с соблюдением точных допусков с использованием высокопрочных материалов и требуют хорошего контроля качества. Постоянство качества достигается за счет соответствия стандарту BS 8004:2015, а также стандартам ЕС и проверки целостности перед установкой.

Важно, чтобы забивные сваи сохраняли свою форму при установке, и не повреждались при установке последующих свай.

Статическое или динамическое испытание сваи можно использовать для проверки несущей способности сваи, то есть максимальной нагрузки, которую свая может выдержать без разрушения или чрезмерной осадки грунта. Емкость сваи зависит от трех основных факторов:

Тип грунта, через который забита свая.
Способ установки свай.
Размеры сваи (поперечное сечение и длина).

Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную несущую способность. При включении в конструкцию фундамента эта так называемая «установка» может позволить установить меньшее количество и более короткие сваи, что приводит к меньшему количеству времени, труда и материалов.

Свайный молот используется для забивания свай в грунт, что уплотняет грунт вокруг борта и приводит к уплотнению массы и повышению ее несущей способности. Однако с насыщенным, илистым или связным, в отличие от зернистого, грунтом плохое качество дренажа не позволяет добиться такого же уплотнения. Наличие воды в грунте приводит к снижению общей несущей способности, и конструкция сваи должна это учитывать.

Счетчик ударов — это количество ударов по свае, чтобы ее можно было погрузить на нужную глубину. Там, где условия под землей различаются, сваи, возможно, придется обрезать или сращивать, чтобы увеличить их длину.

Благодаря отсутствию необходимости в специальных кожухах и задержках, связанных с отверждением бетона, забивные сваи хорошо подходят для сложных условий на площадке. Их можно использовать сразу же при движении по воде, их можно устанавливать для создания временных рабочих площадок и использовать в форме большого диаметра в сейсмоопасных регионах.

Основными преимуществами использования забивных свай являются:

Сваи могут быть предварительно изготовлены за пределами площадки, что обеспечивает эффективную установку на месте.
Забивные сваи смещают и уплотняют грунт, что увеличивает несущую способность сваи. Принимая во внимание, что другие глубокие фундаменты, как правило, требуют удаления грунта, что может привести к проседанию и другим структурным проблемам.
Они экономичны, так как из самых разных материалов и форм можно легко изготовить заданные размеры, что может привести к необходимости меньшего количества свай на строительной площадке.
Как правило, они имеют более высокую конструкционную прочность по сравнению с другими формами фундамента. Их высокая боковая устойчивость и сопротивление изгибу делают их идеальными для сложных условий, таких как ветер, вода, сейсмические нагрузки и т. д.
При установке обычно остается мало отходов для удаления и утилизации.

Основными недостатками использования забивных свай являются:

Требуется предварительное планирование погрузочно-разгрузочных работ и вождения, а также тяжелого оборудования на площадке.
Чтобы выдерживать нагрузки при транспортировке и установке, сборные или предварительно напряженные бетонные сваи должны быть надлежащим образом армированы.
Может оказаться невозможным определить точную требуемую длину, поэтому могут потребоваться методы сращивания или обрезки, что требует времени и затрат.
Забивные сваи могут не подходить для грунта с плохими дренажными свойствами.
Забивные сваи могут не подходить для компактных площадок, где фундаменты зданий в непосредственной близости могут подвергаться вибрации, вызванной установкой.
Забивные сваи могут быть шумными при установке, а вибрация может привести к жалобам соседей, которые могут узнать о ранее существовавших проблемах с их собственным зданием, которые они затем обвиняют в вибрации свай.
