Простой ленточный фундамент: Самый простой надёжный фундамент: из чего построить

Для ленточного основания придется приготовить определенный котлован, габариты которого заложены в проекте. Свайный фундамент требует забивания опор на установленную глубину с применением специальной строительной техники. Наиболее популярным на современном этапе среди легких фундаментов является винтовой.

При строительстве винтового основания не требуется выполнения предварительных земляных работ. Ввинчивание подготовленных опор осуществляется непосредственно в существующую поверхность грунта на участке застройки. Поэтому экономия денежных средств начинается на этом этапе. Строительство не требует крупногабаритной техники и в некоторых случаях ввинчивание можно выполнить своими руками с помощью простейших инструментов.

Легкий фундамент в основном применяют для деревянных построек. Поэтому необходимо предусмотреть защиту от разрушительного воздействия влаги в грунте. Гидроизоляцию выполняют из строительных материалов, имеющих максимальную прочность и долговечность.

к оглавлению ↑

Самый простой фундамент для легкого дома своими руками

Столбчатое основание

Фундамент для легкой постройки в большинстве ситуаций делают своими силами. Оптимальным типом конструкции тут выступает столбчатое основание — по техническим характеристикам и скорости возведения.

Стоимость материалов и производства работ при строительстве столбчатого основания существенно ниже, чем у прочих фундаментов. Технология работ проста и не требует специализированной техники. Кроме того, столбчатый фундамент универсален и подойдет для использования на различных грунтах. Также в работе нет необходимости в сложных тепло- и гидроизоляционных работах.

Ключевой параметр, определяющий особенности работ при возведении столбчатого основания, это материал для опор. В качестве материала могут быть использованы:

• Кирпич.
• Бетонная смесь.
• Бетонные блоки различных марок.
• Бутобетон.
• Естественный камень.

Простой фундамент своими руками построить не сложно — важно иметь правильно составленный проект, созданный с учетом индивидуальных особенностей объекта строительства. Если фундамент предназначен для малой хозяйственной постройки, то можно обойтись и без проекта.

Фундамент на столбах

Первоначально следует подготовить участок застройки к последующим работам. Для этого площадку расчищают от мусора и снимают лишнюю растительность. При необходимости участок выравнивают под определенный уклон. После этого переходят к разметке участка. Это выполняют либо рулеткой, либо специальными геодезическими инструментами — в зависимости от сложности строения. Крайне важно соблюсти точность геометрических форм на участке.

На начальном этапе важно обеспечить наличие всех необходимых материалов и инструментов для выполнения работ. Это позволит выполнять работы без задержек и остановок, обеспечивая точное соблюдение технологии.

Выбор материала для строительства опор обуславливает размеры скважин для установки опор. Если кирпич или блоки будут монтироваться на раствор, то следует предусмотреть место для работ по созданию кладки. После создания столбов их покрывают гидроизоляционным материалом.

В общих чертах, выполнение работ по возведению фундамента из кирпича, блоков и бутового камня происходит по стандартной схеме. Некоторые отличия обусловлены только формой и размерами материалов.

Опорно-столбчатое основание

Для придания дополнительной прочности конструкции, в центральной части опоры устанавливают несколько арматур. Выступающая часть стержня после монтажа опоры срезается «болгаркой».

Если грунт обладает достаточной прочностью, то можно сделать яму точно в соответствии с размерами будущей опоры. Таким образом, нет необходимости в конструировании и монтаже опалубки. Роль направляющих плоскостей выполняет сам грунт. Недостатком такой методики является отсутствие гидроизоляционного покрытия опор, что существенно снижает долговечность конструкции.

После выхода опоры на поверхность грунта опору можно выводить блоками или кирпичами.

к оглавлению ↑

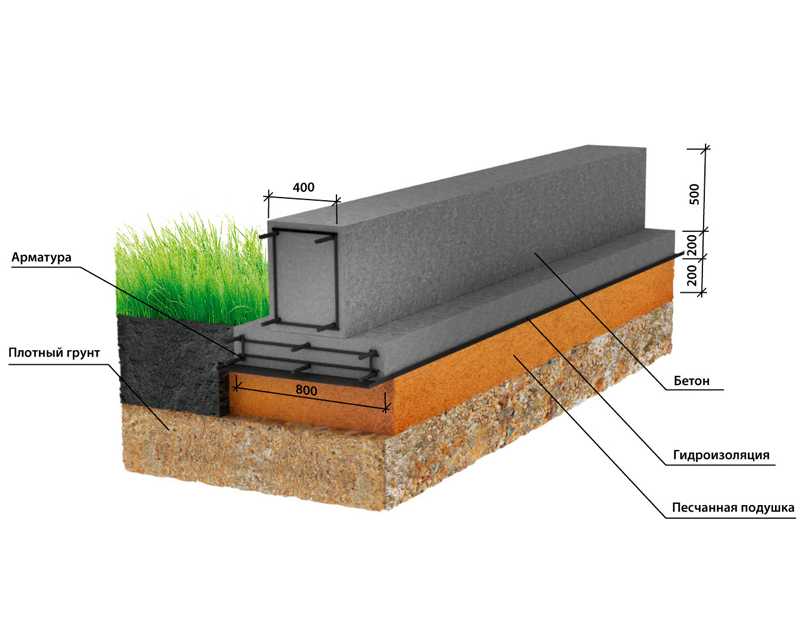

Упрощенный ленточный фундамент

Еще одним популярным вариантом фундамента для легких построек является упрощенный легкий ленточный фундамент. В нашей полосе этот тип основания особенно практичен. В общих чертах фундамент представляет собой сборную или монолитную железобетонную полосу, которая идет по всему периметру здания.

Достоинствами ленточного фундамента являются:

• долговечность,
• прочность,
• надежность,
• несущая способность.

Строительство такого основания обходится заметно дороже, чем столбчатый аналог. Ленточные фундаменты разделяют на следующие виды:

1. Сборные основания.
2. Монолитные.

Последний вариант обладает повышенной прочностью, так как представляет собой цельную конструкцию. Сборный тип же является результатом конструирования основания из нескольких составных блоков.

При строительстве простого монолитного ленточного фундамента предстоит выполнить следующие этапы:

1. Обязательные подготовительные работы. Стандартная, но необходимая чистка территории, последующее выравнивание неровностей участка застройки, разметка осей будущего строения.
2. Подготовка траншеи, размеры которой определяются толщиной будущих стен. В зависимости от размеров и глубины траншеи работы можно выполнять как вручную, так и с привлечением спецтехники.
3. Сборка и монтаж опалубки.
4. Создание каркаса из арматуры и установка его в траншею.
5. Непосредственная заливка основания, которая является завершающим этапом производства работ.

Фундамент для легкого дома может обеспечивать высокую для данного типа конструкции прочность. Нагрузка, которую создает конструкция из дерева, невелика в сравнении с каменными домами. Размеры сооружений для бытовых и хозяйственных нужд также не так велики как стандартное домостроение. Отсюда вытекает то, что прочность легкого фундамента не обязана быть высокой — достаточно ограничиться небольшим запасом прочности.

Простые фундаменты

В современном домостроении легкий тип фундамента служит одним из способов оптимизировать процесс возведения дома. А для небольших домов такой фундамент является наиболее рациональным решением.

Простой фундамент для легких деревянных конструкций становится отличным решением для обустройства основания. Так существенно снижается себе стоимость строительства. Экономичность и высокая скорость строительства служат основанием для использования данного типа основания в производстве различных работ.

Ленточные фундаменты

: все, что вам нужно знать

Иногда называемый ленточным фундаментом, ленточный фундамент представляет собой тип мелкозаглубленного фундамента, часто используемый в жилых домах малой и средней этажности. Подходит только там, где грунтовые условия стабильны и имеют хорошую несущую способность, а ленточные фундаменты строятся быстро и экономично.

Когда подходят ленточные фундаменты?

Вообще говоря, фундаменты подразделяются на фундаменты глубокого и мелкого заложения, и выбор типа фундамента для любого строительного проекта зависит от ряда факторов, включая само здание, состояние грунта, доступность, бюджет и сроки.

Ленточный фундамент — это лишь один из нескольких типов мелкозаглубленного фундамента. Их можно использовать для поддержки несущих стен, если несущая способность подстилающего грунта оценена и признана достаточной для проекта. Ленточные фундаменты также можно использовать для поддержки тесно сгруппированных колонн.

Тщательная оценка состояния грунта по всей площади здания имеет жизненно важное значение для определения общей несущей способности участка, любых более слабых участков и любых других факторов, таких как ограничения доступа, потоки воды или другие факторы. условия, которые могут повлиять на фундамент. Например, на участках площадки, где несущая способность грунта снижена, может потребоваться более широкий ленточный фундамент, а также армирование бетона соответствующими стальными арматурными изделиями.

Как упоминалось ранее, ленточные фундаменты подходят только для малоэтажных и среднеэтажных зданий с очень хорошим грунтовым состоянием. Обычно они используются только для внутренних жилых проектов, включая новостройки и пристройки. Для участков с неблагоприятными грунтовыми условиями, а также для высотных или крупных зданий требуются глубокие фундаменты, и ленточные фундаменты никогда не должны использоваться (Cons, 2020).

Ищете стальную арматуру?

У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.

Преимущества ленточных фундаментов

При правильном использовании ленточные фундаменты дают значительные преимущества. Они относительно недороги с точки зрения конструкции и материалов, хорошо разбираются как профессионалами в области строительства, так и работниками ручного труда. Строительство ленточного фундамента выполняется быстро и просто, требуется лишь простейшая опалубка и установка арматуры.

Ограничения ленточного фундамента

Как мы уже говорили, ленточный фундамент подходит только для относительно небольших строительных проектов с относительно низкой нагрузкой. Там, где состояние грунта слабое или неравномерное, использование ленточного фундамента может иметь очень серьезные последствия, потенциально приводя к проблемам с целостностью конструкции или даже к обрушению. Ленточные фундаменты также могут быть непригодны на участках с уклоном или на участках, где требуется подпорная стенка.

Пошаговое руководство по использованию ленточного фундамента

• Определите и разметьте расположение всех несущих стен
• Выкопайте траншеи, используя осевую линию каждой стены в качестве ориентира залитого бетона
• Расположите стальную арматуру, стержни или сетчатые панели, в зависимости от ситуации, и закрепите подходящими стяжками и растяжками
• Залейте бетоном траншею, обеспечив уровень, равномерное покрытие и плотность
• Перед снятием опалубки дайте бетону застыть в течение рекомендуемого времени.
• Вынутый грунт можно использовать для обратной засыпки пространства, где была снята опалубка.

Рис. 1 Ленточные фундаменты (программное обеспечение, 2022 г.)

Ленточные фундаменты подходят только для проектов с достаточной несущей способностью грунта. Поскольку типы грунта могут включать гравий, песок, глину и ил, каждый из которых имеет свои уникальные свойства, несущую способность и слабые места, перед началом строительного проекта необходимо провести геотехническое обследование всей площадки. Стандартное испытание на проникновение (SPT) может быть проведено для определения типа и состава грунта, и результаты этого испытания должны быть использованы в процессе проектирования, чтобы гарантировать, что для проекта выбран наиболее подходящий тип фундамента. Соответствующие стандарты глубины и ширины фундамента также должны учитываться и соблюдаться на этапе общего проектирования. Рекомендуемая ширина ленточного фундамента показана на диаграмме ниже: (Инженеры, 2022)

Пример конструкции ленточного фундамента

Вот примерный расчет минимальной ширины для заданного веса конструкции (q _{допустимый} )

q _{предельный} — максимальный вес конструкции, умноженный на коэффициент безопасности.

Приведены данные:

Удельный вес грунта γ = 19,5 кН/м³

Прочность сцепления грунта c = 10 кН/м²

Угол внутреннего трения Φ = 20°

Глубина грунтовых вод = Ниже зоны влияния

Глубина основания Df = 1 м

q _{допустимая}  = 125 кН/м

Коэффициент запаса прочности FOS = 3

Ширина полосового основания B = ?

Уравнения:

Q _ULTIMATE = SC × C × NC + Q × NQ + 0,5 × S2 × γ × B × Nγ

Q _{ULTIMAT 125 кН/м × 3 = 375 кН/м}

q = Df × γ = 1 × 19,5 кН/м³ = 19,5 кН/м³

Уравнение несущей способности Терцаги: qu =C/Nc + γ Df Nq + 0,5 γ B N γ

Решение:

Из таблицы выше

При Φ = 20°, Nc = 17,5, Nq = 7,4, Nγ = 5,0

Для ленточного фундамента, из таблицы выше

Sc = 1, Sγ0 = 3 90 1

Подставив все значения в вышеприведенное уравнение

375 = 1×17,5×10 + 19,5×7,4 + 0,5×1×19,5×5×B

B = 1,14 м

ПРИМЕЧАНИЕ. уравнение добавлено исключительно для демонстрации данных уравнений и концепций. Этот расчет не должен использоваться ни для чего, кроме приведенного здесь примера. Любые требуемые расчеты должны выполняться зарегистрированными опытными инженерами и только после того, как будут установлены местные испытания грунта и требования к несущей способности. Таким образом, мы не несем ответственности за любые сбои или ущерб, вызванные использованием этих результатов.

Цитаты

Конс, В. (2020, ноябрь). Ленточный фундамент или ленточный фундамент. Получено из источника:

Strip Foundation or Strip Footing

Инженеров И.И. (2022, февраль). Ленточный фундамент. Получено из источника:

https://www.designingbuildings.co.uk/wiki/Strip_foundation

Software, G. (2022). Ленточный (сплошной) фундамент. Получено из источника:

https://www.finesoftware.eu/geotechnical-software/solutions/shallow-foundations/strip-continuous-footing/

Категории: Новости

Опубликовано: 05. 05.2022

Автор: Admin здание, что это такое, какой ширины они должны быть (толщина) и с кем вам нужно связаться, чтобы осмотреть их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточный фундамент?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость водостоков, скорость ветра — все это диктует форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный тональный крем?

Строительные нормы для фундаментов дают четкий перечень правил, при соблюдении которых подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые расположены по центру на соответствующей полосе бетона:

• a) Отсутствие «усыпанного» грунта (привезенного грунта и т. д.) или широких колебаний прочности грунта в зоне нагрузки (площадь пола конструкции или «нагрузка») или участков слабого грунта, которые могут вызвать разрушение фундамента
• b) Ширина ленточный фундамент соответствует таблице 12 утвержденного документа А1/2 раздела Е1 строительных норм. (Эту таблицу можно найти ниже)
• c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
• f) Толщина бетонной полосы равна или больше выступа от поверхности стены, но не менее 150 мм
• g) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300мм. В зависимости от того, что больше
• h) Высота ступени не превышает толщины фундамента
• I) Фундаментная полоса выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на столько же так как он выступает за поверхность собственно стены

Ступенчатый фундамент

Ленточный фундамент

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

На что обратить внимание при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (деревьев) по крайней мере на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены здания. структура. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

• Статическая нагрузка : Это сила, приписываемая общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
• Воздействующая нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
• Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточных фундаментов

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50KN/M, 60KN/M, 70KN/M

*300 – *350 ​​– *450 – *450 – *600 – *750 – *850

Тип суббота	Состояние	. Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется как минимум пневматический или другой механический отбойный молоток	В каждом * случае – ширина стены равна ширине
Гравий или песок	Компактный Компактный	Требуется отбойный молоток для земляных работ. Деревянный колышек, квадратный 50 мм трудно вбить более 150 мм	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты
Песок / илистый песок / глинистый песок	Сыпучий	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Достаточно легко формуется пальцами и легко извлекается	*450 – *650 – Далее должен быть указан дизайнером/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкий	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения по ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты строительства дома, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.
