Отмостка фундамент плита: ✅ Устройство отмостки вокруг плиты фундамента 🏠

Отмостка для плитного фундамента: нужна ли, как сделать

Часто плитный фундамент находится практически на поверхности почвы,  поэтому в зимние холода есть риск, что грунт промерзнет по всему периметру дома. Промерзание грунта чревато его пучением, поэтому как можно быстрее после формирования коробки дома нужно сделать утепленную отмостку вокруг дома. Верхний слой отмостки может быть бетонным, плиточным либо мягким. В любом случае он должен защитить дом от попадания под него талых вод, а также от промерзания, поскольку плита фундамента несет несколько иные функции.

Содержание

Нужна ли отмостка для плитного фундамента

Как известно, любой дом является недвижимым объектом, проседание углов которого крайне нежелательно. Во избежание проседания следует блокировать все потенциальные возможности протекания жидкости под фундамент. Даже незначительное по времени размытие может крайне негативно отразиться  на строительном основании дома. Поэтому отмостку вокруг плитного фундамента следует устроить как можно быстрее.

Какие именно проблемы могут возникнуть в будущем, если вовремя не сделать такую конструкцию:

• Пропитавшиеся водой поры бетона при замерзании расширяются, что разрушает бетонное основание;
• Регулярное промерзание грунта вызывает незначительное движение фундамента, приводящее к его деформации;
• Поскольку отмостка несет функцию утепления, то её отсутствие способствует повышенной теплопотере плитного фундамента;
• Размытие сточными дождевыми водами почвы вокруг фундамента;
• Внешний вид дома неопрятный.

Перечисление этих проблем дает ответ на вопрос: “Нужна ли отмостка для плитного фундамента?”

Принципы устройства

Лучший период для выполнения работ по строительству — теплый промежуток года. Для бетонных работ следует выбирать время без атмосферных осадков во избежание размытия бетона дождём. Важно, чтобы хорошая погода простояла в течение 3-5 дней после заливки отмостки.

Существуют определённые принципы устройства отмостки вокруг фундамента, которые следует соблюдать для ее долговечности и надежности.

Толстый слой бетона должен как выступать над поверхностью почвы, так и быть заглубленным на 10-15 см в глубину, для того чтобы он мог препятствовать растрескиванию и сохранять от разрушения фундаментные плиты.

Важно! Поверхность отмостки должна быть под наклоном, чтобы отводить стекающую с крыши воду от дома.

Следует придерживаться определённого порядка действий при выполнении работ:

• Снять слой грунта такой толщины, какой будет толщина будущей отмостки;
• Дно траншеи следует выровнять с помощью песка;
• Песок уложить утеплитель для фундамента;
• Вновь сформировать плотный слой песка толщиной 15-20 см;
• Под всеми водостоками установить дождеприемники;
• Для монолитной отмостки из бетона установить опалубку и армирующую сетку;
• Для плиточной отмостки нужно установить бордюры, отсыпать цементно-песчаный слой и подготовить всё для укладки плитки.

Бетон

Бетонную отмостку можно назвать непрерывной дорожкой вдоль всего периметра здания, которая имеет наклон от стены, плотно примыкающей к цоколю.

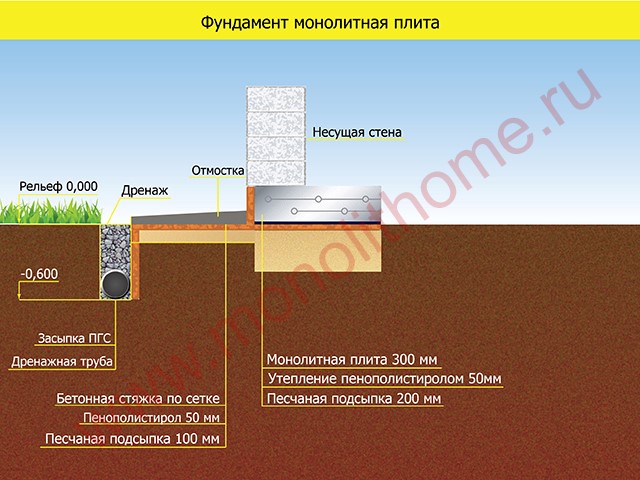

Бетонная плита выглядит в виде слоёного пирога, который предохраняет фундамент от намокания. В основе находится подстилающий слой из глины, щебня или песка, затем гидроизоляция и верхнее покрытие — бетон. В бетонном слое обязательно должна быть армирующая сетка, которая позволяет сохранять жесткость и монолитность всей бетонной конструкции.

Плитка

Вместо бетонного раствора можно уложить тротуарную плитку по периметру здания. Плитка удобна в случаях, если замесить бетонный раствор проблематично — нет электричества для подключения бетономешалки, либо это слишком трудоемко.

Слой плиточной отмостки также выглядит в виде слоёного пирога. Вся конструкция лежит на подложке из песка или щебня, затем идет слой гидроизоляции и цементно-песчаной смеси, и уже сверху плотно укладывается фундаментная плитка.

Мягкие отмостки

Водоотводящую отмостку можно сделать не только в жестком виде, но также из сыпучих материалов. Мягкая отмостка также способна защитить здание от проникновения воды к его основанию. Такую отмостку вполне возможно сделать своими руками, так как в изготовлении она значительно проще бетонной или плиточной.

Принцип мягкой отмостки для плитного фундамента заключается в том, что под верхним рыхлым слоем находится слой гидроизоляции, по которому и стекает вода, отводящаяся от дома. Таким слоем может быть утрамбованная глина, рубероид и прочие материалы гидроизоляции.

Ошибки монтажа отмостки

При монтаже отмостки, особенно при изготовлении ее своими руками, следует избежать распространенных ошибок, которые могут свести на нет всю проделанную работу:

1. Появление трещины между домом и отмосткой. Такая трещина может возникнуть после высыхания бетона. Со временем она может расширяться,  открывая всё больший доступ дождевой воде к основанию здания. Чтобы этого не произошло, следует установить связующую арматуру между стеной и отмосткой. Такой способ навсегда предохранит от появления подобной трещины.
2. Разрушение бетонной поверхности. Такая ошибка может быть результатом неправильного изготовления раствора. Следует помнить, что фундаментная смесь отличается от смеси для стяжки. Поскольку на внешнюю отмостку постоянно действует агрессивная среда в виде солнца, дождя и мороза,  раствор следует делать более крепким, добавляя термостойкие ингредиенты.
3. Отсутствие наклона поверхности отмостки. Если не предусмотреть такой наклон, то вся вода будет стоять или даже заливаться к основанию дома. Не следует делать резкий уклон, вполне достаточно уклона до 10°, иначе по отмостке будет неудобно передвигаться.
4. Проседание или деформация отмостки для плитного фундамента. Такое возможно в случае слишком тонкого слоя и несоблюдения технологии.

Таким образом, зная, зачем нужна отмостка для плитного фундамента дома,  при ее отсутствии следует как можно быстрее её сделать. Это предохранит дом не только от излишней влаги, но и от проседания его углов.

Отмостка фундамента дома

Содержание

• Когда и как строить отмостку фундамента дома
• Как добиться максимальной эффективности отмостки
  • Классическая конструкция отмостки
  • Сухая отмостка
  • Простые системы отмостки
  • Мягкая отмостка с подземной гидроизоляцией
  • Отмостка с утеплителем на основе пенополиуретана
• Заключение

Самый лучший фундамент обречен на конвульсии под воздействием влаги и мороза, если он должным образом не защищен гидроизоляцией, дренажом и отмосткой. Помимо чисто декоративных и украшательских функций, отмостка фундамента способна предупредить возникновение огромного количества проблем, связанных, прежде всего, с образующейся в толще фундамента ледяной паутиной.

Когда и как строить отмостку фундамента дома

В необходимости выкладки отмостки, как конструктивного элемента фундамента дома, сомнений нет, но защитная лента будет эффективной лишь в случае соблюдения всех требований по ее обустройству:

• Размеры бетонной ленты и мощность отсыпанного слоя должны соответствовать расчетным показателям теплоизоляции фундамента;
• Устройство системы водоотводных уклонов и стоков, позволяющих нормально отводить осадки любой интенсивности;
• Заделка компенсационного шва между фундаментом и бетонной «крышей» отмостки;
• Наличие правильно устроенной подушки, гидроизоляционного и утепляющего слоя.

Обустраивать отмостку в полном объеме необходимо уже после выведения цокольной части строения. Если по технологическим требованиям полностью закрыть бетоном прилегающую к зданию часть грунта невозможно, можно ограничиться укладкой утеплителя, обратной отсыпкой и полноценной гидроизоляцией с водоотводом.

Такое решение вполне допустимо, если кирпичные стены здания выведены на 70%, и цокольная часть дома имеет теплое цокольное помещение или повал, через который хорошо прогреваются блоки фундамента и часть окружающего его грунта. В противном случае, предоставленный самому себе незащищенный МЗЛФ, плитный или даже свайный фундамент спровоцирует деструктивные изменения и даже деформацию коробки здания.

Очень часто причиной разрушения очень мощного армированного плитного или ленточного фундамента в зимнее время становилось небольшое, шириной в 1,5-2 м, оголение грунта из-за демонтажа отмостки на время приведения в порядок приусадебной территории.

Как добиться максимальной эффективности отмостки

Эффективность работы отмостки, как элемента защиты фундамента и подвального помещения от избыточной атмосферной влаги, зависит от характера грунта, поэтому отмостку всегда выполняют в индивидуальном решении, подстраиваясь под особенности местности. Чаще всего при выборе варианта устройства ленточного пирога вокруг фундамента принимают во внимание:

1. Глубину промерзания грунта и потребность в утеплении фундамента и подушки отмостки;
2. Рельефа местности и условий отведения дождевой и талой воды, прилегающей к зданию территории, качества работы ливневой и дренажной системы водоотвода;
3. Наличие в здании теплого подвального и цокольного помещения.

В каждом конкретном случае в зависимости от количества осадков и уровня почвенных вод принимается решение об оптимальном устройстве отмостки.

Классическая конструкция отмостки

Устройство отмостки напрямую связано со всеми системами, обеспечивающими утепление и гидроизоляцию фундамента. В первую очередь для надежной фиксации защитной ленты грунт, непосредственно прилегающий к бетонным стенам фундамента, необходимо послойно трамбовать с добавлением жирной глины. В результате под отмосткой образуется сыробитный многослойный пирог, прочно удерживающий бетонную ленту и защищающий фундаментные стены от свободной воды в грунте. Грунт обратной засыпки, наоборот, имеет неплотную структуру, что позволяет воде беспрепятственно стекать с бетона и просачиваться до уровня закладки дренажной системы.

Конструкция бетонной отмостки испытывает достаточно большие изгибающие напряжения, поэтому каркас обязательно армируется четырьмя параллельными прутками, уложенными с шагом 20-25 см. Через каждые 60-65 см продольное армирование дополняется одиночными прутами поперечной арматуры. Для стандартной малоразмерной отмостки принимается ширина ленты в 60 см при толщине плиты в 10 см.

Сухая отмостка

Если фундамент вашего будущего дома стоит на песчаном грунте с очень низким уровнем грунтовых вод, то наиболее оптимальным вариантом устройства отмостки будет схема, изображенная на рисунке. В этой схеме не используются дренажные трубы или ливневая канализация. В этом случае основные потоки воды, попадающие на поверхность отмостки, просто стекают по наклонному скату на газон и уходят в песок. Чтобы основное количество воды не просачивалось к основанию фундамента, ширина ленты выполнена в размер глубины фундамента.

Гидроизоляция ленты изготовлена в виде нескольких слоев материала: уплотненного грунта, слоя синей глины, толщиной в 300 мм, и бетонной стяжки с уложенной поверх тротуарной плиткой. Наружный край ленты укрепляется бордюрным камнем. Получается очень дешевая и эффективная конструкция. Благодаря использованию плитки при необходимости очень легко выполнить ремонт и замену разрушенной льдом поверхности отмостки.

Простые системы отмостки

В самом простом варианте отмостка изготавливалась в виде траншеи глубиной в 160-180 мм на ширину, соответствующую заглублению ленточного фундамента. Для утепления траншея засыпалась песчаной подушкой, после чего на наклонную поверхность укладывалась пленка или другой гидроизолирующий материал, и весь сэндвич закрывался слоем щебенки или мелкой гальки. Влага, попадающая на поверхность отмостки, просачивалась до уровня пленки и стекала по уклону к желобам и лоткам ливневой канализации.

Вместо пленки можно использовать слой асфальта, укрепленного бордюрным камнем. Благодаря высокому содержанию гудрона асфальтовая лента толщиной всего 35-40 мм эффективно утепляла фундамент и одновременно обеспечивала гидроизоляцию от капиллярной и дождевой воды.

Более дешевые схемы предусматривают изготовление бетонной плиты, примыкающей к цоколю здания. В основании ленты выполняется песчаная подушка, укладывается слой утеплителя и гидроизоляции, в бетонное тело отмостки обязательно закладывается армирующая сетка из металла или стеклопластика.

Чтобы упростить процесс изготовления и выровнять нагрузку на отмостку, бетонную ленту обычно отливают отдельными секторами, разделенными бетонной опалубкой. При такой конструкции любые напряжения, возникающие вследствие пучения или осадки грунта, не приводя к образованию трещин и разрушению бетона.

Более рациональным решением является укладка поверх тонкой армированной стяжки защитного слоя из тротуарной плитки, уложенной на смесь из песка, отсева и сухого цемента.

Во всех случаях на дно траншеи укладывается слой влажной жирной глины, которая утрамбовывается ручным или электрическим вибратором до плотности грунта. Благодаря высокой пластичности глиняного слоя значительно уменьшается давление на отмостку при замерзании грунта, кроме того, глина играет роль гидравлического барьера, перенаправляющего основную массу влаги от стен фундамента.

Мягкая отмостка с подземной гидроизоляцией

В условиях глубокого промерзания почвы и одновременно высокого уровня грунтовых вод наиболее эффективна подземная отмостка. Чтобы в условиях низких температур влага не скапливалась и не забивала утепляющие слои, основной гидроизолирующий барьер перенесен с поверхности в грунт.

Наружная часть отмостки выполняется в виде плитки или бетонной стяжки, уложенной на широкий слой песчаной отсыпки, толщиной до 15 см, что позволяет защитить слой утеплителя и декоративной отделки от механических повреждений снегом и кусками льда. Слой утеплителя укладывается в грунт в виде У-образной конструкции, вертикальные плиты защищают бетонные стены, горизонтальный слой ЭППС вместе с толстой полиэтиленовой пленкой погружен в слой грунта на глубину не менее 30-40 см. Влага, просачивающаяся в почву, не замерзает в песке, а отводится по уклону в сторону первой линии поверхностного дренажа. Таким образом, основные функции отмостки- защита и водоотведение выполняются пленкой и слоем пенополистирола.

Остаточная влага и грунтовые воды отводятся от фундаментной ленты второй линией или глубинным дренажем. Обратная отсыпка из смеси песка и глины отделяется от стен котлована уложенным полотном геотекстиля, что позволяет сохранять свойства уложенного отсыпочного материала без деградации и заиливания достаточно долгое время.

Отмостка с утеплителем на основе пенополиуретана

Зачастую утепление цокольных стен и фундамента выполняется с помощью вспененного пенополиуретана. Такая технология находит все большее применение для утепления цоколя бетонных и железобетонных стен зданий. Чтобы не разрывать поверхность тепло и гидроизоляции, слой пены наносится на цокольную часть и поверхность отмостки. Предварительно, до нанесения теплоизоляции, в основание защитной ленты укладывается слой утрамбованного песка в 15-20 см и слой мелкой щебенки в 5-7 см.

Нанесенный слой ППУ закрывается бетонной стяжкой, это гарантирует его сохранность и защиту от обводнения и механического разрушения.

Заключение

Если конструкция защитной ленты, ее схема и устройство не соответствуют характеру грунта и нагрузкам, чаще всего происходит скрытое разрушение ленты. В этом случае большая часть воды и осадков беспрепятственно проникают в основание фундамента и серьезно увеличивают его уязвимость от влаги и холода. Особенно это заметно по вспученным краям бетонной ленты, примыкающей к цокольной части стен здания.

• Строим дом из пеноблоков своими руками

• Плавающий фундамент

• Опалубка для фундамента своими руками

• Фундамент под печь в баню

Гидроизоляция глухой стороны | JLC Online

Необычная реконструкция потребовала некоторых серьезных инженерных решений и дала нам возможность попробовать то, о чем мы слышали, но никогда не пробовали: предварительно нанесенную гидроизоляцию, также называемую гидроизоляцией «слепой стороны».

Обычно мы заливаем бетонный фундамент между опалубками внутри и снаружи, затем зачищаем опалубку и гидроизолируем наружную поверхность, доступ к которой возможен из области перекопки вокруг фундамента. Предварительно нанесенная гидроизоляция используется, когда бетонная стена заливается на поверхность, которая не будет впоследствии сниматься. Бетон не может быть доступен на внешней поверхности после его заливки, поэтому перед заливкой необходимо выполнить гидроизоляцию.

Я больше всего знаком с предварительно нанесенной гидроизоляцией в крупных коммерческих проектах. Подвалы городских башен выкапываются с использованием методов крепления, чтобы удержать грязь вокруг границы участка, затем заливаются фундаменты до упора, со съемной опалубкой только внутри. Гидроизоляция должна быть установлена ​​между опорой и залитым бетоном, чтобы она работала на этих многоуровневых основаниях. (Внутренняя гидроизоляция не является предпочтительной системой, когда наливные полы прикрепляются к внутренней стороне стен по периметру. ) Вы можете увидеть эту работу, прогуливаясь по городу, но я получил больше информации, посетив собрания Совета по ограждению зданий в Вашингтоне, округ Колумбия, и Baltimore, каждый из которых организовал множество замечательных образовательных мероприятий, в том числе посвященных этим гидроизоляционным системам. В вашем городе может быть похожая группа, занимающаяся деталями строительства и строительной наукой, и если она чем-то похожа на нашу, это отличный способ учиться.

Спасение строения на склоне холма

Наш проект состоял в том, чтобы отремонтировать каменное здание, построенное на холме. В пристроенном строении на основном уровне располагался тренажерный зал, в который можно было попасть через гараж и небольшое техническое помещение. Двери тренажерного зала открывались в нижний внутренний дворик, а внешняя лестница вела в квартиру и верхний внутренний дворик на уровне второго этажа. Со стороны холма правая и задняя стены комнаты были ниже уровня земли, а задняя стена поднималась еще на 3 фута, чтобы удерживать грязь на холме над ней (см. план и подробности в разрезе ниже).

Внутренняя часть здания была в плохом состоянии, и мы сняли гипсокартон в рамках запланированного ремонта. В дополнение к выявлению впечатляющей ситуации с термитами, мы обнаружили большие трещины в стене из армированных блоков толщиной 12 дюймов, из-за чего казалось, что здание сталкивают с холма. (Верх передней стены был значительно выдвинут, как будто верхняя плита была сдвинута вниз по холму на несколько дюймов и сломала штукатурку на фасаде).

Стены лайнера и мертвецы. Пришло время вызвать инженера, который прописал новые, сильно железобетонные стены, залитые внутри существующих блочных стен, привязанные к балкам и подпорным конструкциям на холме над зданием. Цель новых «лайнерных» стен, как он их называл, заключалась в том, чтобы взять на себя структурные функции существующей блочной стены. Эти новые стены толщиной 6 дюймов были привязаны к плите верхнего патио с помощью дюбелей из арматуры через отверстия, просверленные в плите, а внизу вбиты в существующую основу блочной стены. Все вместе и вылечено, это была очень надежная система.

Чтобы сдержать вес грунта и предотвратить сползание стенок вкладыша вниз по склону, инженер спроектировал две балки уклона, соединенные с анкерными балками и боковыми стенками вкладыша. Два мертвеца длиной 4 фута были сформированы под существующей бетонной подпорной стеной, расположенной выше по склону, чтобы удерживать мертвецов на месте и предотвращать их опрокидывание.

Гидроизоляция «глухой стороны». При первоначальном осмотре мы увидели, что вода течет сквозь стены блоков, и мы знали, что нам нужно справиться с этой водой. Но наши новые бетонные стены должны были быть залиты вплотную к существующим стенам КМУ, поэтому мы не смогли бы набрызгать гидроизоляцию на бетон или установить дренажную доску после заливки. Это была прекрасная возможность для предварительного нанесения гидроизоляции.

Нажмите, чтобы увеличить

Новые, усиленные стены-вкладыши (выделены желтым цветом) заливаются на внутреннюю поверхность существующих блочных подпорных стен.

Нажмите, чтобы увеличить

Гидроизоляционный узел «глухой стороны» устанавливается для отвода грунтовых вод, которые могут скапливаться между новой и существующей стенами. (Грунтовые стоки с верхнего и нижнего двориков подаются отдельно от дренажной системы с глухой стороны к дневному свету.)

Мы работали с нашим подрядчиком по каменным и бетонным работам, AB Construction and Remodeling, у которого была предпочтительная система и поставщик гидроизоляции. Он рекомендовал листовой материал WR Meadows Precon, водосточную плиту Mel-Drain с углублениями и гидроизоляционный состав холодного нанесения Hydralastic 836, которые работают вместе как единая система.

Используемая нами система состоит из двух основных слоев: дренажной панели и гидроизоляционного листа.

Мы использовали ту же дренажную доску, которую используем во многих проектах, лист с ямочками из тяжелого полужесткого пластика, который создает пространство для легкого стекания воды. В этом случае мы смотрели стороной с углублением наружу, к стенкам блока, создавая пространство 3/8 дюйма на лицевой стороне CMU. Лист Mel-Drain с углублениями доступен с покрытием из фильтрующей ткани или без него, и для этого применения мы решили использовать его без покрытия (мы используем вариант с тканью только в том случае, если на нем будет грязь, как на внешней стороне стен, но в этом приложении он был зажат между двумя каменными стенами).

Установка немного сбивает с толку, потому что, в отличие от гидроизоляции снаружи, внахлест верхний материал заправляется под нижний — в отличие от того, к чему мы привыкли. Материал был закреплен на месте с помощью пороховых застежек. Внизу мы разместили две водосточные трубы ПВХ от заднего дренажного пространства, через будущую заливаемую стену. Позже мы подключили канализацию, чтобы вода уходила из здания на дневной свет.

Второй слой представляет собой специальный листовой гидроизоляционный материал, предназначенный для прочного сцепления с заливаемым бетоном. Мы притирали и герметизировали его по мере того, как он поднимался по стене, снова притирая «назад» с верхними слоями, заправленными за нижние слои, направляя воду к блочной стороне будущей залитой стены.

Мы снова использовали крепежные детали с пороховым приводом, чтобы временно прикрепить его, и использовали детальный материал Hydralastic 836, наносимый шпателем, для герметизации всех крепежных элементов, нахлестов и периметра. Гидроизоляция Precon, которую мы использовали, имеет флисовую оболочку, с которой будет сцепляться влажный бетон, поэтому, как только мы залили стены впритык к листам, временные крепления больше не были важны для удержания гидроизоляции на месте.

Следовать инструкциям было несложно, а представители технической поддержки системы были доступны для вопросов и инструкций. Предлагали даже приехать на место, но в итоге мы работали удаленно с фото и видео приложениями.

Для герметизации швов, обращенных наружу, мы вложили полосу деталировочной ткани производителя в гидроизоляционный состав Hydralastic 836; этот нетканый геотекстильный материал помог создать водо- и паронепроницаемый барьер, препятствующий проникновению влаги через торцевые нахлесты.

Бетонная «лайнерная» стена. Для стены из бетонной облицовки толщиной 6 дюймов мы установили необходимую арматуру перед гидроизоляцией, а затем опалубку внутри нее. Инженер разумно потребовал просверлить отверстия на расстоянии 3 фута от центра в существующей бетонной плите толщиной 7 дюймов в верхнем патио, чтобы у нас был легкий доступ для заливки бетона сверху стены.

Заливка была выполнена с использованием 3-дюймового шланга, бетононасоса на прицепе и автобетоносмесителя с мелким гравием для облегчения потока в заполненных арматурой полостях нашей новой облицовочной стены (как показано на фото на стр. 38 и фото 9 слева). Мы заполнили просверленные отверстия в потолочной плите тем же бетоном из заливки стены, а затем гидроизолировали верхнюю часть потолочной плиты.

Дополнительные бетонные работы. Нижняя «передняя» стена сооружения также была в плохом состоянии. Кроме того, клиенты хотели изменить стиль наружных дверей с раздвижных на набор двустворчатых дверей с арочным верхом, поэтому мы убрали весь бетонный блок с четвертой стороны конструкции. Мы залили железобетонную коленную стену поверх верхней плиты патио, чтобы поддержать новый облицованный кирпичом парапет, и залили железобетонную балку под плитой, чтобы выровнять проем. (Верхние черновые проемы арок позднее были обрамлены 2-мя штоками, а на фасаде выполнена лепнина).

Глухой дренаж. Наша последняя задача заключалась в том, чтобы соединить водосточные трубы, которые мы проложили через стену, с приемлемым выходом для любой воды, стекающей по стене. Мы оставили существующую плиту пола на месте; он упростил работу по сравнению с гравием или глиной, и, по сути, мы прикрепили к нему стеновую опалубку. Следуя плану, созданному инженером, мы прорезали плиту в двух местах, обнажая две 3-дюймовые трубы из ПВХ, которые мы замуровали в стену. Они соединяли влажную сторону дренажной доски с гравийной зоной под плитой; мы привязали к ним новые трубы, чтобы они выходили с передней стороны здания на поверхность по мере снижения уклона.

Существует ряд предварительно нанесенных гидроизоляционных материалов, которые могут быть встроены в относительно простые системы (например, наша двухслойная система) или в более сложные системы (с несколькими слоями, большим количеством деталей, где есть проходы и т. д.). ). Скорее всего, в вашем районе есть инженеры, поставщики материалов и подрядчики, которые знакомы с местной геологией и рабочей силой и могут порекомендовать подходящую систему для ваших условий.

Наша система была относительно проста в установке, и у нас была хорошая поддержка, когда у нас возникали вопросы или проблемы во время работы. Он выдержал сильные штормы в течение двух лет с тех пор, как мы его установили.

Завершенный верхний дворик с беседкой.

фотографии Дуга Хоргана; иллюстрация Тима Хили

Фундамент представляет собой плиту с теплым полом и отмосткой как сделать правильно

При строительстве любого дома нужно быть особенно внимательным при закладке фундамента. Он должен быть прочным, надежным, долговечным. Фундамент должен быть теплым? Так ли важно сделать теплую основу и какая из них теплее? Зависит ли от этого температура пола и влияет ли это на прочность и долговечность чернового пола? — разберем все по порядку.

Фундамент и холодный пол

Часто после постройки дома и заселения хозяева вдруг обнаруживают, что пол остается холодным при нормальной комнатной температуре. Приходится надевать тапочки или теплые носки, хозяин начинает жалеть, что не сделал теплый пол. Причин может быть несколько:

• не был должным образом утеплен фундамент в месте примыкания к стене;
• пол дома не утеплен, либо в половицах слишком большие щели;
• очень высокие потолки.

Гидроизоляция фундамента
Как видите, фундамент дома тут ни при чем. Чаще всего это недостаточное утепление пола. Как правило, теплоизоляция укладывается под пол в несколько слоев, что предотвращает проникновение холода.

Если не положить изоляционный слой между фундаментом и кирпичной стеной, образуются мостики холода, в результате чего холод проникает сквозь стены (как правило, это особенно заметно в углах, где плинтус установлено).

Высокие потолки — косвенная причина. Основная причина в том, что теплый воздух поднимается вверх за счет конвекции, а при нормальной комнатной температуре в доме перепад высот губительно сказывается на температуре пола и может составлять до 5 градусов.

Особенности технологии устройства бетонных полов

Бетонный пол называется цокольным этажом. Это связано с особенностью его конструкции, исключающей возможность использования деревянных балок при выполнении работ из-за слишком большого веса конструкции. Заливка таких полов требует создания эффективной и надежной гидроизоляции, но в соответствии с требованиями технологического процесса возведение данной конструкции возможно только на тех участках, где уровень грунтовых вод превышает два метра. В исключительных случаях предусматривается создание дренажной системы на этапе возведения фундамента здания.

Еще одним обязательным условием является наличие качественного постельного белья. Отсутствие требуемой плотности большинства грунтов требует подсыпки непосредственно под черновую стяжку, так как существующие показатели делают невозможным укладку бетонного пола непосредственно на грунт. На поверхности такой конструкции сооружается дополнительная теплоизоляция по всей ее площади. Это связано с высокой теплопроводностью материала.

Учитывая возможные подвижки грунта и неравномерную усадку бетона, во избежание растрескивания монолита применять технологию с применением усадочных швов.

Исключается наличие подвала в домах, где оборудованы ленточные фундаменты и бетонные перекрытия.

Холодный фундамент ненадежен?

Считается, что низкие температуры губительно влияют на надежность фундамента. Отчасти это правда, отчасти нет. На самом деле, если бетонный фундамент дома установлен по технологии, то никакие морозы ему не страшны. Вода, которая замерзает, сжимается и расширяется при повышении температуры – это причина разрушения основания.

Для решения проблемы нужно сделать хороший дренаж и заложить фундамент ниже уровня промерзания грунта. Дренажные трубы необходимо засыпать среднезернистым щебнем, чтобы они не забивались.

Не мороз разрушает базу, а вода разрушает ее.

Теперь поговорим о теплых землях.

Принцип работы

Дренаж фундамента работает следующим образом. Вода течет через землю и достигает дренажного слоя. Этот слой прерывает спокойное боковое течение воды, так как ей уже легче стекать по дренажу. Именно здесь он движется, попадая в трубу через отверстия. Чтобы отверстия в трубе не забивались сразу, крупный щебень должен соприкасаться с трубой. По трубе вода движется к колодцу. Для этого трубу укладывают с небольшим уклоном. Из колодца вода откачивается дренажным насосом с поплавковым выключателем.

Ну и, думаю, нет смысла повторять, что в случае устройства водоотвода необходимо, чтобы была (имела) гидроизоляция фундамента и все работы нужно выполнять аккуратно, так как любую хорошую идею можно доведенный до абсурда плохим исполнением.

Напомню, что в прочитанной статье мы рассмотрели ряд проверенных и работающих способов возведения фундаментов с цокольными этажами.

Завершив работы по возведению ленточного фундамента и стен будущего дома, необходимо принять правильное решение при начале обустройства пола в помещении, которое должно отвечать ряду требований. Необходимо создать конструкцию, препятствующую проникновению грызунов и насекомых, не допускающую появления сквозняков и способную зарекомендовать себя как прочная, надежная и долговечная конструкция. Идеальное решение – построить бетонный пол на ленточном фундаменте.

Разновидности «теплых» фундаментов

Шведская плита
Наиболее распространенными видами утепления являются:

• с применением утеплителя «Шведская плита»;
• основание мелкое ленточное; №

При применении шведской плиты особую роль играет изоляционная опалубка, изготовленная из пенопластовых плит XPS. Таким образом формируется форма опалубки, которая отлично сохраняет тепло и является хорошим гидроизоляционным слоем.

Оба типа устанавливаются на небольшую глубину, что накладывает свои ограничения и требования к материалам дома. Идеально подходит для стен из пено- или газосиликатных блоков. Также возведение возможно только на устойчивых грунтах с минимальным коэффициентом пучения.

Утепленный шведский плитный фундамент

Идеальный дом должен быть надежным, прочным, долговечным и, главное, рациональным. Нынешнее представление о хорошем доме для вашей семьи уже связано с энергоэффективностью и инновационными решениями.

В основе любого дома лежит фундамент, который определяет его долговечность и надежность. Для строительства дома предлагается оборудовать фундамент утепленной шведской плитой (УШП).

Что это такое, и в чем основные преимущества, уже известно широкому кругу читателей, благодаря рекламной кампании.

Однако наряду с этим важно понимать особенности и недостатки СШП, чтобы сделать взвешенный выбор.

Что делать, если грунт нестабилен?

На неустойчивых грунтах распространенной ошибкой при возведении фундамента дома является то, что он довольно неглубоко заглубляется в землю, обычно это происходит, когда работает какой-нибудь «специалист», который старается выполнить работу как можно быстрее , не думая, что дом получится, мягко говоря, некачественный.

В условиях пучения ленту необходимо укладывать ниже уровня промерзания грунта, иначе весной она может треснуть.

Важна не столько температура земли или воздуха, сколько хорошая гидроизоляция и надлежащий дренаж. Также следует правильно засыпать фундамент дома.

Методы теплоизоляции

Фундамент из бетонных блоков: песчаная подушка, блоки.

Кроме варианта, предполагающего устройство котлована жидким бетонным раствором, есть еще один способ утепления жилого помещения. Это связано с тем, что вместо раствора в котлован укладываются отдельные бетонные блоки. Они представляют собой готовые материалы фундамента, которые уже армированы и спрессованы в плиты прямоугольной формы. Они могут быть столбчатыми (в сечении имеют правильный прямоугольник) и ленточными. Они представляют собой бетонные блоки в форме трапеций. Широкое основание таких плит позволяет им выдерживать колоссальные нагрузки на фундамент и на грунт.

Порядок утепления фундамента

Листы полистирола крепятся специальным клеем.
Если дом уже построен и холодный пол не дает спокойно спать, можно утеплить фундамент снаружи пенополистирольными панелями. Это позволит сдвинуть точку росы, избавиться от мостиков холода и сделать подвал теплым.

Для утепления фундамента сначала необходимо выделить часть грунта по периметру фундамента шириной около 0,5 м и глубиной 20-25 см ниже основания фундамента. Остатки выкопанного грунта тщательно удаляются, все неровности заглаживаются. На поверхность наносится гидроизоляционный материал (желательно в два слоя). Далее канавку засыпают песком или щебнем, тщательно утрамбовывая, чтобы слой был вровень с основанием фундамента.

Плита пенополистирольная укладывается на фундамент начиная от подошвы по вертикали и от угла здания по горизонтали, используя строительную яму и уровень. Листы крепятся специальными дюбелями с широкой головкой. Зазор между основанием и утеплителем необходимо заделать строительной пеной. Далее конструкцию закапывают и хорошо утрамбовывают.

Далее отделываем и утепляем цоколь дома. Какой материал выбрать, зависит от типа основания. Цоколь можно сделать из кирпича, искусственного или натурального камня или обить пластиковыми панелями. Под любой из видов (ориентируйтесь на бюджет) укладывается слой теплоизоляции.

Посмотреть видео об устройстве «теплого» фундамента:

Элемент основания

Конструкция фундамента: грунт, ленточный фундамент, пол.

Итак, если вы устанавливаете какую-либо конструкцию, то под нее обязательно должен быть установлен фундамент. Это необходимо для того. чтобы дом простоял как можно дольше и одновременно выполнял роль преграды на пути поступления холодного воздуха в помещение. Чтобы понять, как именно работает вышеизложенный принцип, следует вспомнить курс элементарной физики из школьного курса. Теплые воздушные потоки значительно легче холодных, соответственно холодный воздух образуется внизу и, постепенно прогреваясь, поднимается вверх. Именно поэтому в помещениях с высокими потолками практически всегда прохладно. Но никогда не получится так, что весь холодный воздух сразу нагреется и поднимется вверх. Это происходит постепенно, без каких-либо действий со стороны человека. Единственное, что может изменить такое положение дел, – утепление фундамента. Благодаря этому мероприятию вам не придется ждать, пока нагреется холодный воздух, так как в доме будет только теплый воздух.

Устройство утепленного мелкозаглубленного фундамента — ТФМЗ

Схема укладки и параметры теплоизоляционного слоя в фундаментах отапливаемых зданий с поэтажным утеплением приведены на рис. 1.

В качестве теплоизолированного мелкозаглубленного фундамента (далее — теплый фундамент) применяют фундаменты на грунтовой подушке (столбчатые, ленточные или фундаментные плиты), подошвы которых закладывают на глубину до 0,4 м в отапливаемых зданий и на глубину 0,3 м в неотапливаемых зданиях.

Неотапливаемые здания — здания с температурой воздуха внутри помещений в зимнее время равной или ниже +5°С.

Несущая способность и размеры фундамента определяются расчетным путем в соответствии со СНиП.

В конструкцию утепленного фундамента входит специально уложенная теплоизоляция из плит экструдированного пенополистирола,

(ЭПС, пеноплекс и др.), позволяющая уменьшить глубину сезонного промерзания под подошвой фундамента фундамент и удерживать границу промерзания в слое непористого грунта (грунтовой подушке).

Грунтовая подушка устраивается в отапливаемых зданиях непосредственно под подошвами фундаментов. Толщина грунтовой подушки для отапливаемых зданий с температурой воздуха внутри помещений не ниже +17 °С в зимний период принимается равной 0,2 м, при температуре воздуха ниже 17 °С, но выше 5 °С — равной 0,4 м.

Во избежание деформаций фундамента от действия касательных сил пучения пазухи котлованов также засыпают непучинистым грунтом.

В качестве материала для устройства подушки могут быть использованы гравий, крупный и средний песок, мелкий щебень, котельный шлак. При необходимости повысить несущую способность основания целесообразно использовать песчано-щебеночную подушку, состоящую из смеси крупного или среднего песка (40%), щебня или гравия (60%).

Устройство подушек и засыпку пазух и траншей следует проводить с послойной трамбовкой или уплотнением платформенными вибраторами. При использовании щебеночных подушек для предохранения плит утеплителя от продавливания следует использовать выравнивающий слой песка, вдвое превышающий толщину фракции щебня.

Для защиты грунтов подвала от подтопления поверхностными и грунтовыми водами на дневной поверхности, по периметру здания, по песчаной подготовке толщиной 5 см, по ширине устраивают асфальтовую или бетонную отмостку толщиной 2-3 см. теплоизоляционная юбка.

Кроме того, в грунтовой подушке у ее подошвы по всему периметру теплоизоляционной юбки устраивают трубчатый дренаж с выпуском в ливневую канализацию или в пониженные места вне здания.

Утепление в отапливаемых зданиях

толщиной
по
укладываемых вертикально, по наружной поверхности фундамента и цоколя здания на высоту не менее 1,0 м (
рис. 1
) от подошве фундамента, а также по горизонтали за контуром здания на глубину подошвы фундамента на ширину Dh, с образованием теплоизоляционной юбки толщиной
вх
по всему внешнему периметру фундамента, кроме углов.

Толщина по углам здания bc

изоляция увеличивается на участках длины Lc.

Для отвода воды теплоизоляцию юбки укладывают с уклоном 3% от фундамента.

Не устанавливайте теплоизоляцию под отмостку.

В некоторых источниках даны рекомендации укладывать горизонтальную и вертикальную теплоизоляцию по уровню под отмостку. Так говорят проще. Это действительно проще, но эффективность теплоизоляции сильно снижается.

Компьютерное моделирование и натурные испытания показывают, что если нижнюю границу вертикального и горизонтального слоев провести на 30-40 см ниже поверхности земли, в основании фундамента (как показано на рисунках), то температура грунта под фундамент значительно поднимается.

Как оказалось, при высоком расположении утеплителя холод пробивается к фундаменту по земле сбоку. Размещение теплоизоляции на уровне под отмосткой потребует значительного увеличения объема теплоизоляции.

Следует отметить, что в современном домостроении вертикальная теплоизоляция выполняется для любых фундаментов

с целью экономии энергии — для уменьшения потерь тепла через цоколь дома. Следовательно, дополнительные затраты на утепление фундамента требуются только для устройства горизонтальной теплоизоляции. Но, как уже писалось выше, эти затраты на утепление фундамента с лихвой покрываются экономией от облегчения его возведения.

Рис. 2. Размещение теплоизоляции в фундаментах neotap сносимых зданий. 1 — фундамент; 2 — стена; 3 — этаж; 4 — теплый горизонтальный утеплитель ; 5 — мост от до ; 6 — подго песчаный товка; 7 — ПГС; 8 — дренаж.

В неотапливаемых зданиях прокладка утеплителя

только горизонтально под подошвой фундамента в пределах всего здания и изолирующей юбкой, выступающей за контур здания на ширину Dh.

Толщина слоя теплоизоляции принимается постоянной и равной bh

(
рис. 2
). В неотапливаемых зданиях под слоем теплоизоляции устраивают грунтовую подушку толщиной
Н
, на которую опирается сам фундамент.

Если в отапливаемых зданиях есть холодные пристройки,

например, террасы, веранды, то юбка теплоизоляции имеет форму, показанную на
рис. 3
, а ширина юбки здания увеличивается на ширину пристройки. При этом его параметры принимаются как для неотапливаемого здания.

Для защиты вертикальной изоляции,

, расположенной на наружной поверхности фундамента и цоколя здания, от механических повреждений, атмосферных воздействий, ультрафиолетового излучения и обеспечения долговечности конструкции необходимо предусмотреть непрозрачную и атмосферостойкое защитное покрытие, совместимое с изоляционным материалом. Защитное покрытие заглубляют в землю не менее чем на 15 см.

Для защиты горизонтальной изоляционной юбки

от механических повреждений в результате удара колеса или точечной нагрузки об асфальтовое покрытие или тротуарную плитку во время эксплуатации плиты утеплителя должны быть защищены листовым материалом. Защитный слой располагается на верхней поверхности изоляционных плит.

При проектировании и строительстве теплого фундамента необходимо предусматривать меры по предотвращению возникновения «мостиков холода», снижающих эффективность утепления фундамента.
