Каркас фундамента: Как сделать арматурный каркас для фундамента своими руками

Каркас для фундамента из арматуры — как вязать крючком арматуру

Каркас для фундамента из арматуры выполняет те же функции, что и человеческий скелет. Прутья из металла, которые есть в любом фундаменте, помимо своих основных функций, помогают принимать растягивания, нагрузки и прочие виды механических деформаций, с чем, в силу своих свойств, не может совладать обычный бетон.

Арматурный каркас и его важность для основы здания

Изготавливая арматурные каркасы для фундаментов, в большинстве вариантов, используются различные металлические прутья с ребристой или гладкой поверхностью. Гладкие прутья изготавливаются диаметром в 5-8 миллиметров и предназначены для формирования каркаса армированного фундамента. Укладываются такие прутья поперек основных, а в некоторых случаях — вертикально.

Ребристые арматурные прутья устанавливаются в зависимости от нагрузок на фундамент, а о том, как рассчитать арматуру на фундамент с учетом характеристик грунта, написана не одна статья.

Такие стержни обладают значительно большим диаметром, а благодаря ребрам на поверхности обеспечивают хороший показатель сцепления с материалом.

Типы арматурных каркасов и способы их изготовления

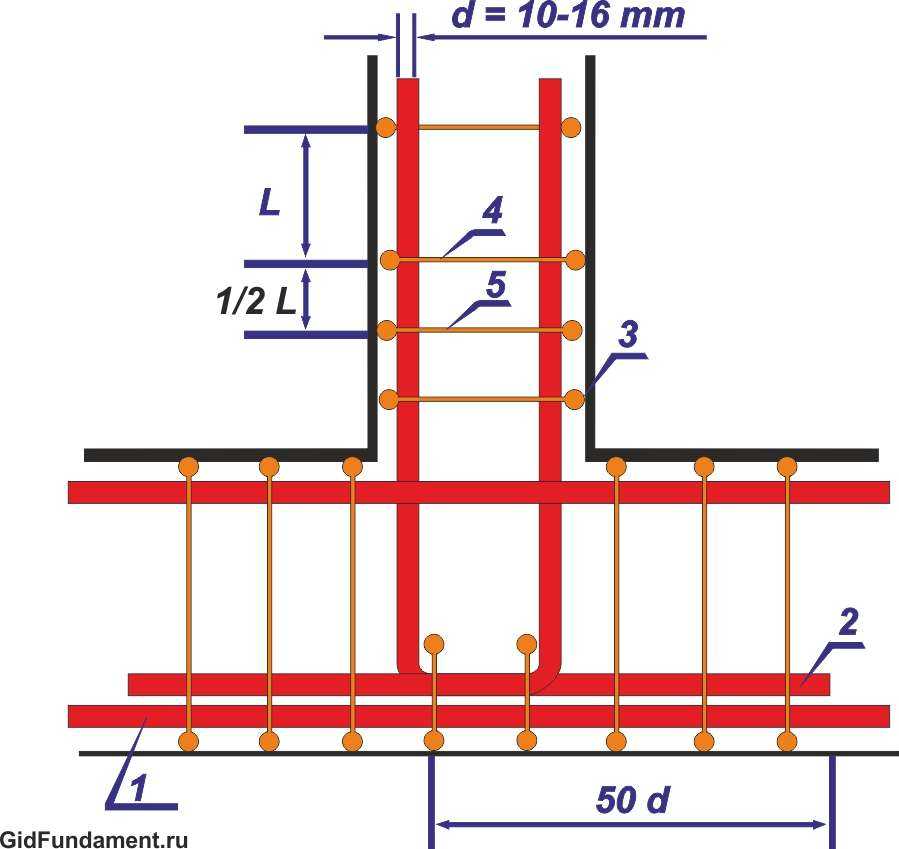

Вне зависимости от того, что каркас для фундамента из арматуры разного типа выполняет одну и ту же функцию, конструкция его различается. Любой опытный мастер прекрасно осведомлен о том, как вязать крючком арматуру, а также какой именно тип армирования подойдет для того или иного фундамента.

Таким образом, ленточные монолитные фундаменты усиливают двухпоясным каркасом, соединенным поперечной арматурой, а монолитный фундамент из бетонных плит усиливается арматурной сеткой. Свайные фундаменты усиливаются вертикально ориентированными прутьями, соединенными специальной проволокой.

Вязка арматуры своими руками

Стяжка дома арматурой своими руками невозможна без создания каркаса с помощью вязки монтажных и рабочих прутов. Однако перед тем как начинать вязку, необходимо либо привлечь эксперта, либо самостоятельно изучить всю имеющуюся во всемирной сети информацию о том, как рассчитать арматуру на фундамент и подобрать прутья, в зависимости от показателей грунта и будущих нагрузок.

Сразу же стоит отметить, несмотря на то, что процесс вязки прост и понятен, при этом весьма утомителен.

Для этого процесса понадобится специальный крюк, который можно приобрести в любом строительном магазине, а также непосредственно сами прутья, а также проволока.

Важно, чтобы у вас был ассистент, который знает о том, как вязать крючком арматуру, а чем больше вы задействуете ассистентов – тем быстрее и веселее пройдет этот монотонный процесс.

Усиление различных типов фундамента

Стяжка дома арматурой своими руками имеет много особенностей, в зависимости от типа фундамента, который нужно усилить.

Одним из самых сложных для армирования является популярный в индивидуальном загородном строительстве ленточный фундамент. Процесс вязки каркаса остается тем же, но форма его значительно усложняется, что само по себе увеличивает трудоемкость данного процесса. Однако если вы знаете о том, как вязать стеклопластиковую арматуру, работать становится намного легче.

Для плитного фундамента каркас представляет собой несколько арматурных сеток, расстояние же между ними определяется согласно с толщиной плиты.

Стяжка дома арматурой своими руками, в особенности – фундамента из железобетонных плит – не составит практически никакого труда.

Для свайных фундаментов изготовить армирование проще, чем для предыдущих вариантов. Для этого используется от 2 до 4 арматурных прутов (в зависимости от толщины сваи), а также профиль с определенным диаметром. Длина прутьев должна соответствовать длине сваи, с учетом арматурных выпусков для последующей обвязки и усиления.

Стяжка дома арматурой, фото которой без проблем можно найти на просторах всемирной сети, является трудоемким, но весьма увлекательным и полезным процессом. При этом не стоит забывать о том, что необходимо вести постоянный контроль за всеми элементами каркаса, ведь в ином случае это повлияет на характеристики фундамента в будущем.

Принимаясь за работы по формированию «скелета» здания, при этом, не привлекая специалистов, которые помогут сделать это в считанные дни, необходимо помнить, что для усиления фундамента любого типа понадобится много времени и сил. Гармоничное взаимодействие высокопрочного бетона с надежной армирующей конструкцией из бетона поможет не только укрепить дом в целом, но и посодействует увеличению его долговечности.

Важно помнить, что от качества выполненной работы будет зависеть целостность дома, ведь поврежденная или неправильно установленная деталь напомнит о себе очень и очень скоро.

Расчет арматуры для фундамента – рекомендации от ТК Газметаллпроект

Любой жилой дом, производственное, офисное или складское помещение монтируются на заранее подготовленный фундамент. Конструкция основания может отличаться в зависимости особенностей почвы, климатических характеристик региона, массы и размеров здания. При этом армирование фундамента является обязательным условием длительной эксплуатации объекта, без повреждений и деформаций конструкции.

Назначение арматурного каркаса в фундаменте здания

Существует несколько типов оснований, выполняемых из бетонного раствора. Наиболее востребованными считаются плитные и ленточные фундаменты, мелко- и глубокозаглубленные. Также применяются основания на сваях, глубина заложения которых зависит от параметров грунта и уровня промерзания почвы.

Для армирования фундамента применяются металлические прутья с рифленой или гладкой поверхностью, которые соединяются в жесткий и прочный каркас. Армирование выполняется в следующих целях:

• стальная основа принимает нагрузки на растяжение и изгиб, равномерно распределяет их по всей конструкции основания;
• каркас исключает деформации бетона, позволяет избежать или минимизирует образование трещин и других дефектов фундамента;
• за счет арматурного каркаса удается снизить объем используемого для заливки основания бетонного раствора, уменьшить и снизить стоимость конструкции;
• армирование делает возможным строительство дома или производственного здания на слабых грунтах, в том числе сыпучих, болотистых, в регионах с экстремально низкими зимними температурами;
• возрастает несущая способность основания, арматура делает фундамент более приспособленным к высоким нагрузкам по массе, усилиям на растяжение и деформацию.

После заливки фундамента бетонный раствор постепенно набирает прочность. При этом монолит приобретает высокую прочность к сжатию, но не отличается хорошими показателями на растяжение. Арматурный каркас позволяет поднять данные параметры на должный уровень.

Как правильно рассчитать арматуру для фундамента

Для монтажа прочного и долговечного фундаментного основания необходимо выполнить расчет арматуры и каркаса. Такой подход обеспечивает соответствие требованиям нормативных документов. Для правильного расчета необходимо учитывать следующие моменты:

• в качестве конструктивных элементов лучше всего закладывать металлические прутья с рифленой поверхностью, толщина которых начинается от 12 мм – посмотреть каталог арматуры для фундамента;
• оптимальным является использование проката марки А400, А500 и А240;
• все расчеты выполняются в соответствии с требованиями СНиП 52-01-2003 и 2.02.01-83;
• при проектировании учитываются характеристики грунта, для каменистой, болотистой, сыпучей почвы арматурный каркас будет отличаться;
• обязательно учитывается при расчетах суммарная нагрузка на конструкцию, которая складывается из собственного веса фундамента, массы стен, перекрытий, перегородок, установленного в здании оборудования и предметов повседневного использования, среднегодового количества осадков;
• обязательно учитывается запас прочности, каркас должен быть прочнее расчетных показателей на 5-10%;
• несмотря на большое количество доступных онлайн-калькуляторов, расчет арматуры с их использованием получится приблизительным, желательно воспользоваться услугами специалиста в данной отрасли.

Выполняя указанные правила расчета арматурного каркаса можно быть уверенным в прочности и долговечности бетонного основания. При движении грунта, больших климатических и механических нагрузках, фундамент не получит повреждений. Соответственно стенам здания не угрожают деформации, появление трещин и щелей.

Конструктивное исполнение каркаса

В зависимости от типа и сложности фундамента, арматурный каркас может быть выполнен несколькими способами. Соответственно расчеты также отличаются для конструкций плитного, ленточного, свайного и других типов. После выбора подходящей схемы каркаса выполняется подбор необходимых комплектующих. Рассчитывается количество и длина прутьев, объем армирующей сетки. Необходимо определиться со способом соединения стержней между собой, направленностью конструкций, сечением металла и другими характеристиками.

Стандартный каркас собирается из прутков, расположенных в продольном и поперечном направлениях. Шаг ячеи определяется нагрузкой на основание, а для соединения используется технология сварки, вязальная проволока, специальные муфты.

Для ленточных фундаментов каркас представляет собой набор продольных прутков, соединенных между собой поперечными элементами. Такие сетки располагаются в несколько рядов. Для плитной конструкции подойдет плоский каркас из арматуры. Для свайного фундамента металлические прутки монтируются вертикально.

Расчет арматуры для фундамента плитного типа

Использование фундамента плитного типа актуально при возведении жилых домов и коттеджей, в которых не планируется выделение подвального помещения. Визуально основание выполнено в форме монолитной плиты, толщина которой может превышать 0,2 метра. При этом армирующая сетка укладывается в 1, 2 или более рядов, в зависимости от массы здания и типа грунта.

При выборе арматуры в первую очередь оценивается категория грунта. Для непучинистой почвы подойдут ребристые прутки толщиной от 10 мм. Если планируется строительство на слабой почве или участке с наклоном. Минимальный диаметр стержней должен быть 14 мм и более. Связи между сетками выполняются из арматуры на 6 мм. Стандартный шаг сетки составляет 0,2 метра, но данный показатель может меняться в большую или меньшую сторону. Связки продольных и поперечных стержней выполняются проволокой или сваркой.

Технология расчета арматуры предполагает выполнение следующих этапов:

• при толщине фундамента до 0,2 метра желательно использовать 2 плоских каркаса с вертикальной связкой, если основание более габаритное, число сеток увеличивается;
• для расчета количества продольных прутьев длина большей стороны делится на шаг 0,2 метра, что позволяет получить общую длину стержней;
• аналогичным образом рассчитывается общая длина поперечных звеньев каркаса;
• так как диаметр прутка принимается одинаковым, можно быстро вычислить необходимое количество стержней и рассчитать объем приобретаемой арматуры;
• для расчета вертикальных прутков подсчитывает количество точек соединения одной и сеток, размер связей равняется высоте фундаментной подушки, далее нетрудно подсчитать общую протяженность стальных стержней;
• если фиксация прутков выполняется на вязальную проволоку, вычисляется число соединений арматуры, средний расход составляет 0,4 метра на одну точку.

После выбора конструкции фундаментного основания и необходимой толщины арматуры, рассчитать объем приобретаемой продукции можно самостоятельно. Для этого достаточно знать площадь фундамента и его высоту, количество арматурных сеток, шаг ячеи. Все расчеты можно выполнить с помощью обычного калькулятора.

Расчет арматуры для фундамента ленточного типа

Для большинства зданий и сооружений выбор ленточного фундамента является оптимальным вариантом. Такая конструкция качественно выполняет свои функции, а затраты на монтаж существенно ниже, чем расходы на заливку монолитного основания. В состав каркаса входят продольные, поперечные и вертикальные металлические стержни.

Для продольной арматуры стандартным диаметром является 12-16 мм, поперечные и вертикальные связи могут быть меньшей толщины. Шаг ячеи принимается равным 0,2 метра, но может быть изменен в зависимости от конструкции и нагрузки на основание. Технология расчета арматурного каркаса ленточного фундамента будет следующей:

• в конструкцию обязательно закладывается 2 сетки, верхняя связывает основание при просадках грунта, нижняя исключает деформации при вспучивании почвы;
• для обустройства каркаса потребуется 4 продольных прутка, протяженность каждого из которых равняется периметру ленточного фундамента;
• количество поперечных прутков рассчитывается, исходя из принятого шага ячейки, длина стержней равна толщине бетонного основания;
• вертикальная арматура рассчитывается, исходя из количества соединение продольных и поперечных стержней, высота прутков определяется аналогичными показателями фундамента;
• для соединения прутков используется вязальная проволока, длина которой определяется из расчета 0,4 метра на 1 узел.

Путем достаточно простых вычислений удается подсчитать общую длину продольных, поперечных и вертикальных стержней, а также вязальной проволоки. В зависимости от длины имеющейся в продаже арматуры вычисляется число отдельных элементов. При этом учитывается некоторый запас, наличие которого необходимо в непредвиденных случаях.

Арматурные каркасы для фундаментов другого типа рассчитываются аналогичным образом. Для этого необходимо знать размеры каждого блока, определиться с конструкцией, толщиной используемых прутков. С помощью несложных математических расчетов определяется общая длина стержней, расходы на их приобретение.

Монтаж фундамента любого типа будет некачественным, если в основу не заложить металлический каркас. Стальные прутья, сваренные или связанные между собой, защищают фундамент от деформации, выкрашивание, излома и растяжения. Количество и стоимость необходимого материала можно рассчитать самостоятельно. При отсутствии опыта желательно обратиться к профессионалам, предлагающим свои услуги в данной сфере.

Заземляющая рама — стройте лучше с проверенными альтернативами фундамента

Как это работает

Проверенные инновационные фундаменты

Технология
Установка
Ваш проект
Разрешение

Технология

Использование силы Земли

Земля должна считаться вашим первым строительным материалом. Фундамент Ground Frame обеспечивает прочную, стабильную и эффективную основу, которая фиксирует и сохраняет поддерживающую силу и естественные функции почвы Земли.

Копать нельзя

Никаких нарушений сайта.
Нет тяжелого оборудования.

Без заливки

Никакой работы с формой.
Нет насосной станции.

Без обратной засыпки

Сайт остается чистым.
Запрещено втягивать или вывозить грязь.

Нет проблем с водой

Пропустите необходимость в планах восстановления воды для участка
.

Для вашего проекта

Фундамент не должен быть сложным.

Начните работу с Ground Frame, ответив на несколько простых вопросов о вашем сайте и проекте.

Ответьте на несколько вопросов

Какой уклон участка?

 Какая высота этажа?

Какая отделка по периметру?

Сбор инженерной информации

Сбор информации о почвах.

Расчет размера проекта и нагрузок.

Работайте с Pin Foundations, чтобы определить идеальный подход для вашего проекта

• Разрешение Начало работы
• GeotechStart с подходящими грунтами
• Дизайн или DIYРешения для всех
• Структурные расчеты нагрузок

Разрешения и услуги по проекту

Надлежащее проектирование фундамента требует знания проектных грунтов, нагрузок и деталей соединения. Pin Foundations предлагает Project Services для правильного выбора подходящего продукта (продуктов) для проекта. Необходима геотехническая информация для конкретной площадки, включая описание грунта, угол фи, вес на месте и сцепление, наряду со структурными техническими характеристиками, подробным описанием опоры, поднятия и поперечной нагрузки. Обладая этой информацией, PFI может предоставить отчет о мощности производителя, показывающий возможности компонентов фундамента в грунте проекта. Эта информация также служит основой для отчетов с печатью инженера и материалов для рассмотрения проекта и получения разрешений.

Зачем нужен геотехнический отчет

для проектирования и получения разрешений?

Технология PFI основана на принципах механики грунтов и геотехнической инженерии. Притоковые (несущие, поднятые и боковые) мощности для проектов рассчитываются исходя из взаимодействия грунтов и наклонных опорных штифтов.

Состав почвы (коренная порода, гравий, песок, глина и т. д.) широко варьируется от региона к региону и даже от участка к участку в пределах одного и того же проектного участка. Из-за этой изменчивости PFI требует геотехнический отчет по конкретному проекту, чтобы убедиться, что грунты подходят (соответствующая прочность и полная проницаемость) для наших фундаментов. Эта информация о почве является основой для расчетов пропускной способности и отчетов с печатью инженера, которые часто требуются для получения разрешений на проекты.

Если у вас есть вопросы о том, что требуется для надлежащего проектирования и получения разрешений в вашем регионе, мы рекомендуем вам обратиться к специалисту по проектированию и проконсультироваться с местными строительными властями.

Профессиональный дизайн или DIY: каковы требования?

Мы все хотим найти способы повысить эффективность строительства и снизить затраты. PFI разрабатывает все наши решения с учетом этого. Основным преимуществом всех продуктов PFI является интуитивная и трудоемкая установка, которая требует минимальной подготовки места, отсутствия обучения или сертификации и использования только обычных ручных инструментов. Когда дело доходит до установки, нет более эффективного и дешевого решения для фундамента.

Надлежащее проектирование фундамента требует понимания грунтов, нагрузок и строительных норм. Для простых конструкций, таких как жилые террасы, строители и домовладельцы могут выбирать из диаграмм нагрузки и предоставлять отчеты об оценке для получения разрешений. Для всех других целей, включая коттеджи, коттеджи, небольшие дома, ADU и одно- или двухэтажные жилые / коммерческие строения, для надлежащей спецификации требуются профессиональные дизайнерские услуги и проектирование. Информация о грунтах и ​​нагрузках также является основой для отчетов с печатью инженера, которые обычно требуются для выдачи разрешений.

Так что да, наши продукты идеально подходят для самостоятельной установки, но требуется профессиональная поддержка проектирования и проектирования.

Как насчет проектирования конструкций?

При правильном проектировании фундамента учитываются нагрузки конструкции. Конструкции всех размеров испытывают вертикальные (несущие и подъемные) нагрузки, и большинство из них имеют боковые (поперечные) нагрузки. Некоторые могут иметь опрокидывающие (моментные) нагрузки. Эти нагрузки передаются в фундамент, а затем в грунты проекта.

При расчете нагрузки необходимо учитывать конструкцию конструкции, строительные материалы и окружающую среду (например, сильный ветер, снеговую нагрузку, глубину промерзания). Конструкции могут иметь некоторые области, где нагрузки концентрируются, и другие области, где нагрузки распределяются. В зависимости от конструкции эти нагрузки могут восприниматься непрерывным/полунепрерывным фундаментом, таким как балка грунтовой рамы или опора грунтовой рамы. Или нагрузки могут быть обработаны стойкой или пирсом в случае колонны наземной рамы или ромбовидного пирса.

Требуется проектирование конструкций, чтобы гарантировать, что нагрузки конструкции известны на границе раздела фундамента.

Фундаментная рама – Прочные и интеллектуальные альтернативы фундаменту

Продукция

Инновационная технология для конструкции и проектирования фундамента.

Начало работы

Откройте для себя наши прочные и интеллектуальные решения

Основание Ground Frame проверено временем. Протестированный и спроектированный с использованием установленных структурных принципов, набор продуктов одновременно удовлетворяет все потребности вашего здания, включая фундамент, структуру и дизайн. Мы гордимся тем, что предлагаем наиболее трудоемкое и экономичное решение для фундамента, которое ускоряет сроки вашего проекта за счет устранения традиционного фундамента и работ по созданию каркаса.

Если вы можете его спроектировать, Ground Frame поможет вам его построить.

Компоненты Ground Frame можно использовать по отдельности или вместе для идеального места и конфигурации проекта.

Элементы основания и колонны

Основание из стали с порошковым покрытием, оцинкованной или необработанной стали в конфигурации с короткой стойкой или полной колонной в соответствии с вашими потребностями фундамент и рама, создавая элегантную архитектуру, которая также значительно ускоряет строительство.

• Балка сдвигаСамое универсальное решение
• SaddlePerfect для вентилируемого ползания
• ColumnBest для участков с уклоном
• Балка класса Низкопрофильная конструкция

Прочность там, где это необходимо

Настенная балка рамы

Нарезная балка наземной рамы обеспечивает структурную жесткость, необходимую на участках с уклоном, а также способствует общему дизайну проекта.

Преимущества:

• Компоненты Sheer Beam могут перемещаться на объекте силами одного человека.
• Соединяет и спускается по склону за счет использования каленых стен.

Области применения:

• Здания с подвальными помещениями, требующие повышенной жесткости конструкции
• Часто используется для стены по периметру, в то время как варианты внутренней линии включают компоненты жесткой балки, седла или колонны.

Технические характеристики:

• Участки со значительным уклоном
• Не менее 2-4, а часто и более ступеней от первого до второго этажа
• Периметр будет иметь отвесные стены над балками, которые можно экранировать, и промежутки между балками, которые можно оставить открытыми или заполнить каркасом в соответствии с проектом.

Наше самое универсальное решение

Седло наземной рамы

Седло наземной рамы использует обработанные балки из клееного бруса в сочетании с нашими проверенными стальными компонентами для создания элегантных, незаметных и легких конструкций фундамента.

Минимальное воздействие на стройплощадку, скорость установки и резкое снижение веса при сравнимой производительности по сравнению с традиционными бетонными системами делают его отличным выбором как для домовладельцев, так и для строителей.

Преимущества:

• Компоненты седла состоят из небольших частей, которые можно перемещать только силами человека
• Подходит для мест с ограниченным доступом
• Традиционно выглядящие результаты

Применение:

• Наиболее часто используется для зданий с вентилируемым по периметру подпольем
• Может также использоваться для заливки плит
• Идеально подходит для большинства жилых построек
• Легко комбинируется с компонентами колонн и балок

Технические характеристики:

• Плоские или слегка террасированные (максимум 10-14″ шаг вниз) участки
• 2-4 ступеньки с первого на второй этаж
• Периметр заполнен до высоты седла, плинтус не требуется

Эффективная, проверенная опора для домов

Заземляющая рама, колонна

Колонна Ground Frame идеально подходит для проектов, в которых приоритет отдается элегантному дизайну и экологичности места и материалов.

Простая установка с помощью стандартных электрических отбойных молотков. Колонна требует ограниченных земляных работ или вообще не требует земляных работ, что обеспечивает четкую строительную площадку. Он доступен с деревянными стойками переменной длины или без них.

Преимущества:

• Компоненты колонны могут быть перемещены на стройплощадке силами одного человека.
• Для конкретных архитектурных проектов варианты с порошковым покрытием могут способствовать желаемому стилю или внешнему виду.
• Стойки могут быть размещены на заданном расстоянии, чтобы выдерживать уникальные строительные нагрузки

Области применения:

• Наиболее часто используется для стоечного и балочного фундамента
• Хорошо сочетается с седлом для работы на участках со смешанным уклоном

Характеристики:

• Участки с умеренным уклоном
• Не менее 2-4, а часто и более ступеней от первого до второго этажа
• Периметр можно оставить открытым, чтобы воспользоваться преимуществами конструкции колонны для визуально привлекательного открытого основания.
• По периметру можно, если это необходимо, обрамить рамку заполнения
  между колоннами.

Специализированные стальные фундаменты для коммерческого и жилого строительства

Балка грунтовой рамы

Балка грунтовой рамы спроектирована так, чтобы интегрироваться с вашим структурным планом, что позволяет проектировщикам и строителям проектировать фундаменты на основе обычных линейных структурных нагрузок.

Проектные решения определяются требованиями проекта, включая грунты, нагрузки, доступ к коммуникациям, изоляцию, строительные нормы и правила, требования ADA и т. д.

Преимущества:

• Легко соответствует энергетическим кодам
• Требует минимальной обратной засыпки
• Очень индивидуальные детали, точно соответствующие спецификациям проекта, доступны длиной от 4 до 24 футов, в зависимости от проекта, грунта и нагрузок

Области применения:

• Строительство фундаментов из плит или плит на уровне земли
• Отлично соответствует требованиям ADA
• Хорошо подходит для коммерческого применения

Характеристики:

• Плоские или ступенчатые участки
• 1-2 ступеньки с первого на второй этаж
• Создает неглубокий плитный фундамент, не требующий отделки плинтуса

Не уверены, подходит ли Ground Frame

для вашего проекта?

Надлежащее заземление Для проектирования фундамента рамы требуются геотехнические данные и инженерно-технические данные, касающиеся конкретных грунтов проекта, информации о нагрузках и деталях соединения.
