Фундамент откатные ворота: Фундамент для откатных ворот своими руками с чертежами и схемами

Содержание

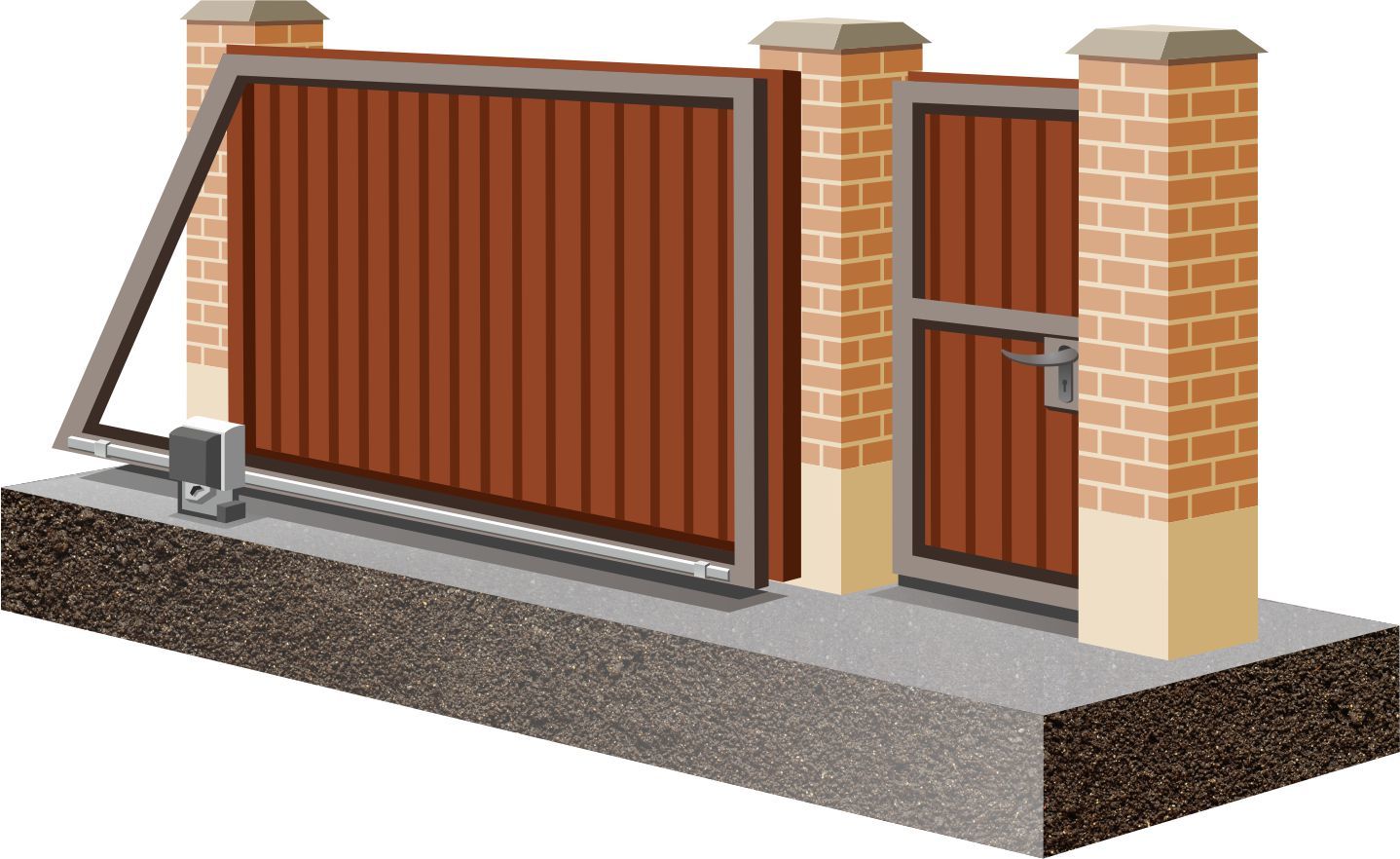

Как правильно рассчитать и заложить фундамент откатных ворот

Назначение фундамента – закрепить конструктивные элементы ворот – консольные блоки, удерживающие откатные ворота. Фундамент – это армированный бетонный блок прямоугольной формы, находящийся в грунте. Фундамент располагают с внутренней стороны ограждения зоны ворот и сбоку от линии проезда. Если металлические ворота открываются влево, то и фундамент будет слева от линии проезда.

Проектируя фундамент необходимо соблюсти определенные размеры. Длина фундамента должна быть не менее половины ширины проема ворот. Ширина фундамента около 600 мм. Глубина фундамента не менее глубины промерзания грунта, но и не менее 1800мм. Эти размеры выбраны для того, чтобы исключить перекос фундамента и не нарушить режим эксплуатации ворот. Масса ворот консольного типа весьма велика, и создает значительную нагрузку на фундамент. Придерживаясь данных размеров, Вы обеспечите бесперебойную работу ворот на долгие годы.

Материалы фундамента:

Бетонная смесь – ее качество определяет качество изготовления и срок службы фундамента. Для высокого качества смеси необходим цемент марки не ниже 500 и щебень фракции 30-40. Пропорция песка и цемента берется из справочника для получения необходимой прочности бетона. Есть доступная методика контроля качества бетона – застывший блок должен выдерживать удары молотка без крошения.
Арматурный каркас – это пространственная конструкция из металлической арматуры. Она распределяет напряжения, возникающие в бетонном блоке, чем значительно продляет срок службы фундамента. Из практического опыта видно, что диаметр 16-20 будет оптимальным для фундамента ворот. Арматура каркаса должна быть скреплена сваркой или вязкой.
Опорный швеллер необходим для закрепления консольных блоков и электрического привода ворот. Опорный швеллер приваривается на поперечные швеллеры, что заранее закладываются в арматурный каркас. Привод крепится на отдельном швеллере меньшего размера, который приваривается к основному сбоку. Для опорного швеллера выбирайте размер №20, в случае малых ворот можно брать №18.

Рассчитав предварительно размеры фундамента, копают яму необходимых размеров. В яму опускается арматурный каркас. Каркас должен располагаться по длине как можно ближе к линии перемещения ворот. По ширине передняя часть арматурного каркаса должна быть немного смещена от края проема. По высоте верхние выступающие части каркаса надо заглубить на 10 см ниже уровня поверхности земли. Сам каркас надо расположить строго в горизонтальной плоскости и надежно зафиксировать. Во время заливки он должен сохранить неизменное положение.

Итак, каркас зафиксирован, заливаем яму бетоном примерно на две трети высоты каркаса. Бетону необходимо дать отстояться 2 дня, чтобы набрать необходимую прочность. Теперь можно вставить три поперечных швеллера между выступающими частями арматурного каркаса. Швеллеры выравнивают по вертикальной и горизонтальной плоскости и приваривают к арматуре. Теперь можно залить оставшуюся часть бетона. Выдержка фундамента от 12 дней в холодное время и 5 в летнее. В результате выполненных работ должно получиться ровное бетонное основание с тремя поперечными швеллерами, расположенными ниже уровня проезжей части на 5 – 6 см. На практике заливают фундамент сразу с несущим швеллером, так как если он не будет заполнен бетоном изнутри, то ворота будут греметь, перемещаясь по пустому швеллеру, а швеллер выставляют сразу в “ноль”.

Теперь остается приварить основной швеллер и швеллер привода. На основание из трех поперечных швеллеров уложить основной швеллер и расположить его на воображаемой линии движения ворот. Учитывайте, толщину ворот с навешенной обшивкой, чтоб не поместить швеллер слишком близко к забору, иначе ворота не смогут перемещаться или будут задевать за столбы. Выставили, приварили к основанию. Теперь варим швеллер под привод в продолжение к основному.

В верхней части столба со стороны фундамента, должна быть установлена металлическая закладная. Забудете про нее и произойдет неизбежное разрушением верхней части столба или при монтаже скобы или в процессе эксплуатации ворот. Желательно закладную связать и сварить с внутренним наполнением столба или колонны арматурой.

Оставшуюся открытой часть фундамента перекройте тротуарной или керамической плиткой. Эта несложная операция существенно продлит жизнь фундамента.

Фундамент для откатных ворот. Какой выбрать? Каркасно-монолитный или свайный?

Достоинств у откатных ворот немало: нет никаких ограничений по высоте, малая парусность, возможность установки надёжной и простой в использовании автоматики. Однако подобная конструкция весит в несколько раз больше распашного аналога. Недопустимы какие-либо перекосы – конструкция должна жёстко фиксироваться.

В статье мы расскажем, какой фундамент для откатных ворот предпочтительнее, а также остановимся на определённых нюансах каждого из видов. Посмотреть каталог откатных ворота вы можете здесь.

Выбор типа фундамента

Откатные ворота могут устанавливаться на два типа фундамента: каркасно-монолитный и свайный.

Каркасно-монолитный фундамент устанавливается в том случае, если сезонные сдвиги грунта незначительны. В среднем подобное основание возводится за одну неделю. Оно имеет вид забетонированного П-образного каркаса, который устанавливается с внутренней стороны территории рядом с проёмом.

Прежде чем сделать каркасно-монолитный фундамент, определитесь со стороной движения створки при открывании. Если полотно движется слева на право, то фундамент устанавливается справа.

Параметры каркасно-монолитного фундамента должны быть следующими:

ширина – не менее 50 сантиметров;

длина – не менее половины от ширины проёма;

глубина – 1,5-2 метра.

Свайный фундамент используется для установки ворот на суглинистой или болотистой почве. Подобный вид фундамента может быть винтовым или монолитным.

Монолитный свайный фундамент является надёжной конструкцией, которая создаётся несколько дольше, чем винтовые сваи.

Как сделать фундамент под откатные ворота

Мы пошагово объясним монтаж каждого из типов фундамента под откатные ворота.

Каркасно-монолитный фундамент

Каркасно-монолитный фундамент устанавливается в следующей последовательности:

Выполнение разметки по схеме.

Создание траншеи.

Установка каркаса из арматуры.

Заливка бетонного раствора.

Установка фундамента для откатных ворот требует ровной и свободной от растений и корней площадки. Траншея выкапывается на глубину промерзания, желательно с запасом на 25 сантиметров. Чем холоднее климат, тем ниже должен размещаться арматурный каркас.

Создание арматурного каркаса должно происходить отдельно. Важно, чтобы он помещался в выкопанной яме свободно. Есть два варианта сборки каркаса:

сварка арматурной рамы и монтаж к ней швеллера;

монтаж к широкой полосе металла длинных уголков или прутьев.

После размещения важно проверить уровень закладного элемента. Бетон для заливки создаётся в пропорции 1:3:4. Раствор заливается в 3-4 этапа, каждый раз он уплотняется. Перед укладкой верхнего слоя нужно обязательно удостовериться в отсутствии пустот на армируемых участках.

Установка откатных ворот выполняется не ранее, чем через неделю после заливки бетона. Лучше всего, чтобы это было сделано через месяц.

Монтаж свайного фундамента

В землю устанавливаются винтовые сваи диаметром от 75 до 100 миллиметров, длиной 1,5 метра. Схема размещения несложная: опора должна быть на противоположной от подвижной створки стороне, ещё одна в начале фундамента, последняя – на крайней точке. Максимальное расстояние между сваями – 2,5 метра. То есть, если длина ворот составляет 6 метров, то 3 свай достаточно, если 8 метров – то нет.

Сваи закручиваются строго вертикально. После закручивания полость заливается цементным раствором. Это требуется для того, чтобы увеличить время эксплуатации сваи. Затем создаётся единый фундамент: столбы привариваются к швеллеру, канавка заливается бетоном. Места сварки нужно обработать антикоррозийным составом.

У свайного фундамента есть ряд важных преимуществ:

опора может выдерживать вес до 18 тонн;

винтовые сваи могут быть установлены в зимнее время;

эксплуатационная способность основания очень высокая;

небольшой срок монтажа и земляных работ;

Специалисты компании «Gateprof», официального дистрибьютера Алютех, готовы помочь с выбором подходящего типа фундамента, исходя из особенностей места установки.

Как установить оборудование для раздвижных ворот

Чтобы гарантировать правильное функционирование системы консольных ворот, следуйте инструкциям, изложенным в этом документе, предоставленном производителем. Важно иметь правильную длину противовеса и расстояние между каретками. Размер фундамента также имеет решающее значение. Пожалуйста, позвоните нам или напишите нам, чтобы задать дополнительные вопросы или помочь с настройкой ваших ворот.

ВАЖНОЕ ПРИМЕЧАНИЕ:

Фурнитура обеспечивает скользящее и консольное действие, однако сами ворота должны быть самонесущими и должным образом закреплены для предотвращения провисания.

1 — Подготовка фундамента для установки каретки.

Подготовьте площадку для фундамента и залейте в соответствии с размерами, полученными в вашем листе конфигурации. Если вы чувствуете, что глубина бетонной подушки должна быть больше из-за линии промерзания, добавьте достаточное количество бетона, чтобы приспособиться к этому.

2.A — Расположение стяжек.

После того, как фундамент заложен, залейте яму цементом, пока не будет покрыта зона раскопок.
Утопить стяжки в бетоне так, чтобы они были одинаково центрированы на плите и задней части ворот.
Убедитесь, что расстояние между центрами кареток соответствует указанному в листе конфигурации (буква «I»). См. схему размещения на следующей странице 2.B.

2.B – Расположение стяжек.

После того, как фундамент заложен, залейте яму цементом, пока не будет покрыта зона раскопок.
Утопите анкерные стержни в бетоне так, чтобы они были одинаково центрированы на плите и задней части ворот.
Убедитесь, что расстояние между центрами кареток соответствует указанному в листе конфигурации (буква «I»).
Можно сделать шаблон для облегчения позиционирования.

Примечание: Верх болта/тяги должен выступать из цемента не менее чем на 2″. Держите гайку поверх бетона, не утопайте.

3 — Подождите, пока фундамент не схватится [около 24 часов].

Убедившись, что фундамент хорошо затвердел, ослабьте гайки на стяжках, очистите место, где установлены ответные пластины
будет отдыхать и готовиться к сборке вагонов.

4 — Установите опорную пластину [недоступно для моделей «мини».

После очистки поверхности снова закрепите гайку так, чтобы она опиралась на бетон, и установите ответные пластины на стяжные стержни
. Отверстия на контрпластинах должны легко проходить через тяги и иметь место для регулировки.

5 — Расположите каретки поверх опорных пластин, если они использовались.

Теперь тележки готовы к размещению либо на опорной плите, либо на бетоне. Убедитесь, что сначала на каретку установлена эластичная шайба
, а затем гайка. Теперь можно затянуть гайки. При затяжке гаек постоянно проверяйте
ровность кареток. Если каретки не выровнены, отрегулируйте болты под пластиной каретки/самой кареткой, пока каретки
не выровняются.

Примечание: При установке кареток CGA убедитесь, что регулировочные винты направлены наружу, как показано на рисунке ниже.

6 — Убедитесь, что каретки выровнены.

Показанные каретки CGA-350P.
Модели CGS не имеют центрального болта.

7- Закрепите верхнюю направляющую пластину.

Теперь, когда ворота установлены на каретки, пришло время закрепить верхнюю направляющую пластину, чтобы обеспечить устойчивость самих ворот.

8 — Проверить работоспособность ворот вручную.

После добавления аксессуаров для ворот проверьте их работу и внесите необходимые корректировки.

10 — Запустите ворота вручную, пока они полностью не упрется в нижнюю торцевую чашку, расположенную на стойке.

Консольные ворота Промышленные раздвижные ворота безопасности

Крепость Варианты декора

Идеальный выбор для затворов, требующих безопасности, с привлекательным дизайном и декоративной отделкой.

Если вы архитектор, владелец объекта, инженер или кто-то еще, кто ищет самые лучшие коммерческие раздвижные ворота, доверьтесь TYMETAL. вы накрыли. Мы разрабатываем и производим самую обширную линейку защитных ворот по периметру и систем электрических приводов ворот для коммерческих/промышленных и исправительных учреждений.

За более чем 35 лет работы в отрасли мы создали гордую репутацию, предлагая консольные раздвижные ворота, которые вы ищете. И нас поддерживает высочайший уровень обслуживания клиентов.

Читайте дальше, чтобы узнать больше о системах консольных откатных ворот, которые мы предлагаем, и свяжитесь с одним из наших компетентных представителей сегодня для получения дополнительной информации о коммерческих консольных откатных воротах.

Хотите знать, подходят ли консольные откатные ворота для вашего проекта, приложения или среды? Конструкция консольных ворот уравновешена, что позволяет воротам плавно выдвигаться линейным движением, закрывая проем за пределами его вертикальной опоры. Это идеальное решение для помещений, где необходим большой проем. Системы консольных откатных ворот промышленного класса идеально подходят для таких объектов, как аэропорты, военные базы, железные дороги, здания государственных служб, химические заводы, пограничные станции и многое другое.

Преимущества выбора автоматических раздвижных консольных ворот по сравнению с распашными воротами включают в себя:

Более безопасная работа с меньшей вероятностью того, что ворота будут мешать или соприкасаться с транспортными средствами или объектами.
Снижение общих затрат благодаря автоматизированной конструкции ворот, которая устраняет необходимость в дополнительных операторах.
Сокращенное техническое обслуживание и техническое обслуживание, поскольку дорожку откатных ворот легче очищать от мусора и снега.

Характеристики консольных ворот TYMETAL

Наша линейка прочных консольных ворот предназначена для закрытия отдельных проемов до 60 футов. При удвоении он будет открываться до 120 футов , что делает его универсальным решением для широкого спектра применений. Особенности и преимущества наших консольных ворот включают:

Разработаны и изготовлены на заказ – в соответствии с потребностями вашего конкретного проекта.
Верхние направляющие и верхние элементы рамы ворот соединяются шпонками для полного сцепления друг с другом, а затем свариваются, образуя цельную композитную конструкцию.
Крестовина троса из нержавеющей стали или оцинкованная по всей длине ворот.
Мы поставляем двух- или однопутные консольные ворота в зависимости от требований вашего проекта.

Узлы грузовика

предназначены для использования с откатными воротами и прошли испытания при экстремальных нагрузках и погодных условиях.
Наслаждайтесь 5-летней гарантией на грузовики в сборе W4 или S8 входит в стандартную комплектацию.
Самоустанавливающиеся колеса на шарикоподшипниках с герметичными смазочными материалами.
Поставляется с защитой зазоров и крышками направляющих роликов для защиты от защемления.

Посмотреть характеристики консольных ворот

TYMETAL предлагает лучшие консольные откатные ворота для вашего бизнеса

Компания TYMETAL предлагает несколько типов консольных ворот, отвечающих вашим эксплуатационным потребностям и отраслевым стандартам. Что делает наши консольные раздвижные ворота лучшим решением для защитных ворот, так это наши высокие стандарты долговечности, прочности и использования в тяжелых условиях.

Мы предлагаем четыре стандартных варианта консольных откатных ворот на заказ, включая:

Консольные ворота для тяжелых условий эксплуатации : Наша система консольных ворот для тяжелых условий эксплуатации обеспечивает непревзойденную жесткость и стабильность в различных условиях эксплуатации для открытия до 30 ‘. Четырехколесные тележки на шарикоподшипниках прошли тщательные испытания и рассчитаны на использование в экстремальных условиях нагрузки и погодных условий.

Конструкционные консольные ворота : Прочная конструкция консольных ворот TYMETAL имеет двухпутную систему, которая может вмещать проемы размером до 40 футов (80 футов для двойных). Полузакрытые гусеницы из экструдированного алюминиевого сплава обеспечивают надежную работу и оптимальную безопасность в тяжелых условиях эксплуатации.

Консольные ворота с коробчатой рамой : Консольные ворота с коробчатой рамой TYMETAL являются отличным выбором для закрытия ограждений шириной до 60 футов (120 футов, двойные). Коробчатая конструкция наиболее эффективна при сопротивлении ветру и гравитации. Наша конструкция консольных ворот с коробчатой рамой имеет стальные тросы и больше алюминиевых опорных материалов, чем любой другой продукт на рынке сегодня.

Крепостные декоративные консольные ворота : Крепостные декоративные откатные ворота обеспечивают исключительную безопасность и привлекательный внешний вид. Они имеют рамы и пикеты, изготовленные из профилей из алюминиевого сплава, и могут быть изготовлены с выпуклой или вогнутой конфигурацией.

Конструкции ворот на заказ : TYMETAL может помочь вам с индивидуальными потребностями ворот на вашем участке. Предоставляя бесплатные услуги по составлению спецификаций и чертежей в САПР, наша команда готова помочь начать ваш проект по обеспечению безопасности периметра.

Запрос о цитате >>

Часто задаваемые вопросы о консольных воротах

Tymetal проектируют, производство и установка Cantilever Slouting Gates более 30 лет. За это время нам также задали сотни вопросов о наших ведущих в отрасли воротах. Мы предоставили некоторые из наиболее часто задаваемых вопросов ниже. Если вашего вопроса нет на этой странице, позвоните нашим специалистам или заполните контактную форму, чтобы мы могли ответить на ваш вопрос!

В чем разница между консольными и раздвижными воротами?

Консольные ворота и раздвижные/роллетные ворота — это просто разные типы раздвижных ворот. Основное отличие заключается в том, что консольные ворота не касаются земли. Они удерживаются над землей и перемещаются по консольным роликам, расположенным сверху и внутри ограждения. Консольные ворота также имеют встроенный противовес. Это увеличивает вес и длину ворот, позволяет им расширяться и делает их более подходящими для больших проемов. Наконец, консольные ворота имеют цельную конструкцию с блокировкой, которая требует меньшего обслуживания, чем обычные роликовые ворота с цепным звеном.

Рулонные/раздвижные ворота, напротив, имеют колеса только на нижней направляющей ворот. Сами откатные ворота расположены поверх этих колес и катятся по земле под ними, чтобы двигаться.

Хотя для консольных ворот требуется больше места, чем для распашных ворот или вертикальных подъемных ворот, они часто являются более безопасными, надежными и простыми в использовании единицами.

Узнайте больше о консольных и роллетных воротах.

Могут ли консольные ворота быть моторизованными?

Все ворота и защитные ограждения TYMETAL для вашего удобства могут быть оснащены электроприводом. Мы можем согласовать любую систему ворот с автоматическим приводом откатных ворот, который обеспечит надежную работу при низких требованиях к техническому обслуживанию. Мы также предлагаем ряд систем контроля доступа, которые упрощают вход и выход, экономя время и усилия вашей службы безопасности.

Каковы различные части системы консольных ворот?

По сравнению с распашными воротами консольные ворота занимают меньше места благодаря ряду консольных роликов сверху и внутри ворот. При установке системы раздвижных консольных ворот вы должны убедиться, что следующие элементы соответствуют назначению ворот и установлены правильно для надлежащего функционирования:

Стойки ворот
Рамы ворот
Ролики и колеса
Заполняющие материалы
Конструкционные материалы
Оборудование
Опоры и фермы
Гусеницы
Электроника и оборудование для автоматизированных систем

Какие факторы следует учитывать при покупке консольных ворот?

При выборе консольных ворот учитывайте такие факторы, как:

Высота над уровнем моря: Консольные ворота должны оставаться на ровной поверхности для правильной работы, так как откатные ворота, установленные на склоне, будут скользить вниз по склону. Установщик должен установить ворота как минимум на два дюйма выше самой высокой отметки в вашей закрытой зоне.
Хранение: Место, которое вы отводите для консольных ворот, должно включать место для противовеса или дополнительной длины ворот, выходящей за длину проема.
Тип заполнения: Материал заполнения консольных ворот, например, алюминий или сталь, определяет их пригодность для защитных и декоративных целей.
Однопутная или двухпутная конфигурация: Консольные ворота с проемами шириной 27 футов или короче могут использовать экономичную однопутную конфигурацию. Между тем, консольные ворота с проемами шире 27 футов, как правило, должны иметь двухпутную установку для лучшей устойчивости.
Ширина проема: Ширина проема ваших консольных ворот будет определять тип рамы, необходимой для правильной работы.
Высота ворот: Высота консольных ворот не так важна, как ширина проема, но также влияет на общую конструкцию ворот. Высота влияет на ветровую нагрузку ворот, определяя, какие материалы заполнения, фурнитуру и опоры вам необходимо использовать.
Вес ворот: Масса большинства консольных ворот не превышает 2000 фунтов. Когда ворота весят больше тонны, установщику необходимо учитывать расположение дорожек, конструкцию фермы, опоры и другие элементы, поддерживающие целостность конструкции.

Варианты декоративных раздвижных ворот

TYMETAL также предлагает различные варианты декоративных консольных ворот, которые обеспечивают оптимальную безопасность наряду с привлекательным дизайном и отделкой. Рамы и пикеты изготавливаются из профилей из алюминиевого сплава с доступными стилями: внутренний, внешний, с плоской вершиной или с заостренным концом. Декоративные раздвижные ворота также бывают выпуклыми или вогнутыми, с фрезерованным алюминием или запекаемым порошковым покрытием стандартных или нестандартных цветов. Эти дополнительные опции помогают воплотить в жизнь ваше эстетическое видение.

Где я могу найти чертежи шиберных затворов и спецификации конструкции?

TYMETAL предлагает полный спектр услуг до, во время и после продажи наших систем консольных откатных ворот. Независимо от того, находитесь ли вы на рынке структурных, коробчатых или сверхмощных откатных ворот, мы предоставляем полные спецификации и чертежи откатных ворот в САПР. Посетите нашу страницу с чертежами и спецификациями консольных скользящих ворот, чтобы выбрать решения, которые подходят именно вам.

Доступны ли автоматические консольные откатные ворота?

Помимо самого тяжелого в отрасли сочетания направляющей и рамы ворот, TYMETAL также предлагает полностью автоматические системы консольных ворот. Мы предлагаем различные варианты автоматических откатных ворот и приводных систем, соответствующие вашим конкретным требованиям проекта. От системы ворот TIGER с двойным просветом до 80 футов до системы коробчатых ворот TYM HYD B с двойным просветом до 120 футов — мы предлагаем широкий спектр конструкций автоматических откатных ворот. Посетите нашу страницу систем привода ворот для получения дополнительной информации о полном ассортименте консольных ворот.

Что лучше: алюминиевые консольные ворота или стальные консольные ворота?

Сталь вызывает коррозию, а алюминий — нет. Даже оцинкованная сталь может ржаветь в некоторых местах. Алюминий, однако, защищен тонким слоем его естественных коррозионных свойств, оксидом алюминия. Оксид алюминия представляет собой естественный щит, устойчивый к ржавчине. Алюминиевые ворота также выигрывают от закрытого грузовика и тележки, которые обеспечивают защиту от мусора, грязи и любых других элементов. Алюминиевая фурнитура для ворот — лучшая долгосрочная инвестиция, чем сталь.

Почему стоит выбрать TYMETAL для системы консольных ворот для тяжелых условий эксплуатации?

Мы являемся признанным пионером в производстве консольных откатных ворот на заказ и соответствующих систем контроля доступа. Когда вы покупаете у нас раздвижные ворота коммерческого класса, вы получаете поддержку преданного партнера, обладающего опытом в поставке системы, разработанной для удовлетворения конкретных требований самых требовательных сегодняшних клиентов.
