И так, Дорогие Мои, фундамент бутовый ленточный, что же это такое? Вот и Мы сейчас разберемся, как происходит строительство фундамента, который бутовый ленточный, как правильно строится фундамент бутовый ленточный, какие параметры, ширину, глубину стоит соблюдать, строя бутовый ленточный фундамент.

— Из чего же делают фундамент бутовый ленточный?

Фундамент бутовый ленточный делают из бутового камня или разновидности бута (бутовый камень плитняк, который добывают в карьерах).

— Ну, это понятно, что бутовый фундамент строят из бутового камня, а как бутовый ленточный фундамент правильно строить?

Фундамент бутовый ленточный, как и ленточный фундамент, а именно подготовительные работы перед самим непосредственно строительством бутового фундамента идут по одной технологии. То есть, копается траншея под ленточный фундамент и устраивается на дне траншее под бутовый ленточный фундамент подсыпка из песка, которая в свою очередь создается высотою в тридцать сантиметров с учетом того, что песок в конечном результате уже протрамбован. Это значит, что, делая трамбовку подошвы под бутовый фундамент, песок через каждые пять сантиметров проливаем водой и трамбуем при помощи ручной или машинной трамбовки. Существует вариант устройства подушки при помощи трамбовки шлака, но песок, все равно, укладываем поверх шлака и трамбуем.

— Вроде все просто, а как быть с опалубкой под фундамент бутовый ленточный?

Вот, чем интересен сам фундамент бутовый ленточный, так это тем, что установка съемной опалубки по желанию самого застройщика!

-А чего так?

Просто, сама закладка ленточного фундамента из бутового камня происходит в расклин с грунтом, и при строительстве опалубки её придется оставить в земле, будет играть роль дополнительной защиты от грунта и осадков.

-А, ну понятно, а как же сам технический процесс. по которому строится бутовый ленточный фундамент?

Самое сложное в процессе по созданию бутового ленточного фундамента — это подбор самого бутового камня. Ведь при закладке бутового фундамента в основном используются камни размеров 30 см длинною и 15 сантиметров шириною. Использование камня меньшего диаметра обеспечивают плохое сцепление, а большего — повышенную нагрузку. Существует вариант создания первых двух слоев бутового камня больших размеров, а дальше уже по стандарту 30 сантиметров.

— Чем дальше заходим в разговоре про бутовый ленточный фундамент, тем больше вопросов. Как же укладывать сам камень?

 Сам камень в бутовом фундаменте, а именно его укладка, напоминает конструктор или пазл. Зазор между камнями при правильной укладке бутового камня должен составлять не больше 15 мм.

— Так мало?

Да, иначе ни как, Вам понадобится человек с «набитым» глазом или, крутя бутовый камень, самим подбирать какой стороной его положить.

— Как-то очень сложно!

И, в правду, сложный процесс!

На данный момент

фундамент бутовый ленточный

все больше уходит в прошлое,

а на смену приходит

Свайный фундамент.

— Ну, ладно, а какой раствор-то применять при укладке бутового камня?

Ну, бутовый камень в ленточном фундаменте из бута, конечно же, укладывается на цементный раствор, который приготавливается как и раствор для кладки кирпича. Но, не забудьте! Перед укладкой бутового камня его стоит помыть или очистить от грязи и пыли, но перед укладкой обдать водой обязательно.

— Ясненько. Так все же, какой глубины и ширины стоит делать фундамент бутовый ленточный?

Ширину бутовый ленточный фундамент должен иметь на 5-10 сантиметров шире предполагаемых стен вашего дома, а глубина должна быть без учета трамбовки один метр.

— Интересно, конечно, но что можно поставить на фундамент бутовый ленточный?

Ну, на фундамент бутовый ленточный устанавливаются в основном легкие здания и сооружения, из дерева и кирпича. Здание из дерева можно поставить в два-три этажа, а, вот, из кирпича 1-2 этажа.

— Крепкая конструкция оказывается этот бутовый ленточный фундамент! А, позвольте, как быть с гидроизоляцией?

Гидроизоляция, конечно же, нужна и укладывается поверх бутового фундамента, обязательно делается отмостка, которая вскрывается смолой или другими битумными смесями. Как и при любом другом фундаменте, а тем более фундаменте бутовом,  стоит побеспокоится об отводах воды от фундамента. Бутовый фундамент ленточный  — не монолитный фундамент, а сборный фундамент, и не является одним монолитным целым.

Статья «Фундамент бутовый ленточный» предоставлена администрацией. Строительство от а до я. Енакиево-Донецк.

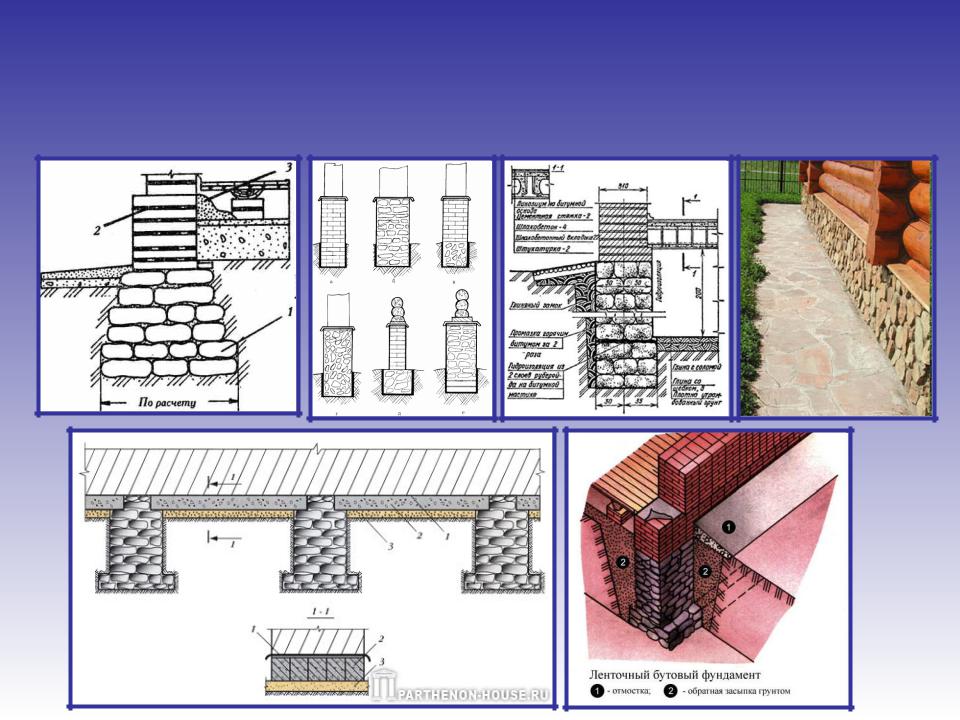

Бутовый ленточный фундамент из камня и его устройство

Для строительства частных зданий малой этажности (1-2 этажа) часто применяют технологию возведения бутового фундамента. Такая основа представляет собой замкнутый контур ленточного типа. То есть конструкция располагается непосредственно под всеми несущими и поперечными стенами в соответствии с проектом дома.

Особенностью такого основания является то, что вместо стального прута для армирования конструкции используется природный камень, в строительстве именуемый бут. Именно прочностные свойства камня позволяют надежно сцеплять раствор на этапе высыхания, что делает основание в итоге монолитным, крепким и надёжным.

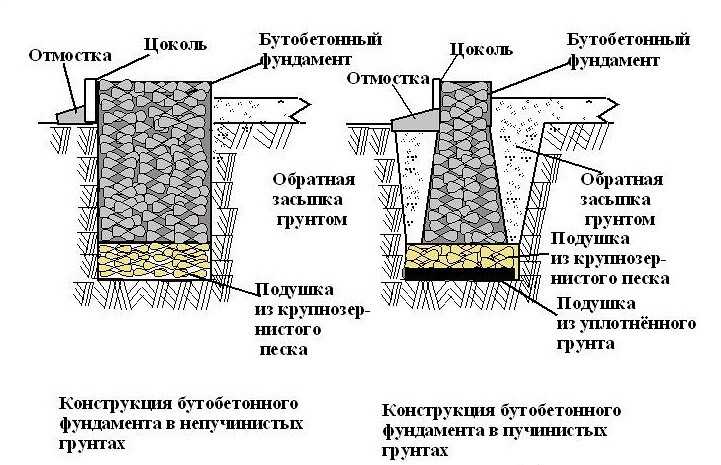

Важно: бутовый контур ленточного типа отличается от бутобетонного основания количеством содержания в нём камня. Так, если для бутобетонного фундамента процентное соотношение раствора и бута равно 50:50, то при возведении бутового основания это соотношение достигает 80:20 или хотя бы 70:30. То есть, производится кладка по типу кирпичной.

• Выбор камня
• Особенности и преимущества фундамента из бута
• Проведение расчетов
• Особенности устройства фундамента из бута

Выбор камня

Для строительства прочного и надёжного фундамента из бута необходимо подобрать качественный материал

Для строительства прочного и надёжного фундамента из бута необходимо подобрать качественный материал. Лучше отдавать преимущество скальным породам. К таковым относятся песчаник, ракушечник, известняк, гранит и пр.

Качество камней можно проверить простым простукиванием. Достаточно ударить по камню, и если он издаст звонкий отголосок, значит, прочность и крепость материала высокие. Если же бут отзывается глухим отголоском, его структура нарушена и скоро он просто рассыплется.

Кроме того, качество бута можно определить и по его расколу. Если при колке камня посмотреть в разрез, то для хорошего бута будут характерны ровные и гладкие края без наличия пыли и мелкой зернистости.

Для строительства ленточного основания из бута лучше подбирать материал приблизительно одинаковой величины и плоскогранный. Диаметр камней должен варьироваться от 30 до 50 см и при этом будет лучше, если все они будут иметь слегка рваные края. Это будет способствовать лучшему сцеплению бута с раствором.

Важно: для кладки необходимо использовать только чистый бут без наличия грязи, глины и других материалов на его поверхности. Эти примеси нарушат структуру готового ленточного основания и приведут впоследствии к его разрушению. Так что бут перед монтажом нужно мыть. Кроме того, чтобы усилить адгезию камня и раствора, бут на момент укладки должен быть мокрым.

Строительство подобной каменной конструкции можно проводить только на тех почвах, которые не подвержены сезонному пучению, подмыванию грунтовыми водами, воздействию оползней и чрезмерному движению земляных пластов. Идеальным грунтом для проведения подобных работ является твердая почва с низким расположением грунтовой воды.

Кроме того, желательно еще на этапе проектирования здания грунт с участка под застройку отдать на подробный анализ. Это позволит избежать грубых ошибок на этапе расчета проекта.

Особенности и преимущества фундамента из бута

Ленточное основание для дома, выложенное из бута, отличается целым рядом преимуществ в сравнении с привычным железобетонным фундаментом

Ленточное основание для дома, выложенное из бута, отличается целым рядом преимуществ в сравнении с привычным железобетонным фундаментом. Одними из основных являются:

• Надежность и монолитность всей конструкции. Дом, выстроенный на бутовом фундаменте ленточного типа, может простоять до 150 лет и более.
• Отличная износостойкость камня. Так, основание ленточного типа из бута не подвержено воздействию ветров, износа в результате природных механических воздействий, разрешению под воздействием ультрафиолета и пр.
• Низкая гигроскопичность бута. В результате бутовая конструкция не способна поглощать влагу, что делает такое основание еще более крепким. К сравнению, привычный железобетонный фундамент даже при условии применения вибратора при заливке раствора, представляет собой пористую структуру, которая способна поглощать влагу в сезон дождей или таяния снега. А это, в свою очередь, негативно сказывается на целостности всей конструкции.
• Привлекательный внешний вид конструкции, не требующей дополнительной отделки.
• Сравнительная экономия на строительных материалах, но при условии, что залежи бута будут располагаться в непосредственной близости к участку под застройку.
• Экологичность материала является дополнительным плюсом при возведении такого основания.

Важно: но у бутового фундамента есть и несколько минусов. Во-первых, для его возведения нужно провести кропотливые и точные расчеты. А во-вторых, основание из бута требует большого количества времени на его укладку.

Проведение расчетов

Чтобы стройка не зашла в тупик, нужно подсчитать необходимое количество бутового камня на всю конструкцию

Чтобы стройка не зашла в тупик, нужно подсчитать необходимое количество бутового камня на всю конструкцию. Для этого нужно знать все параметры будущего основания, а именно:

• Ширину фундамента;
• Его высоту;
• Длину конструкции по каждой из сторон.

Теперь необходимо умножить длину на ширину всего фундамента, чтобы вычислить площадь. После того как получили значение, его необходимо разделить на средний диаметр одного бута. К примеру, он будет равен 35 см. Таким образом, выясняем, сколько бута потребуется на выкладку фундамента в соответствии с его площадью на один ряд.

Теперь необходимо вычислить количество камня, необходимо в высоту на 1 м. Для этого за среднюю толщину бута принимаем 15 см. 100:15=7. Приблизительно 7 рядов бутового материала потребуется для выкладки одного метра фундамента в высоту при среднем диаметре бута 35 см.

Осталось вычислить общее количество м3 спроектированного основания. Для этого его площадь умножаем на высоту. Получив значение, умножаем его на 7. Таким образом, имеет количество бута, необходимого для выкладки площади и объема основания.

Если же для строительства фундамента планируется использовать бут различного размера, то можно провести расчеты и по его тоннажу. Так, средний вес камня на 1 м3 составляет 1,8 тонн. Таким образом, вычислив объем вашего фундамента, останется умножить его на 1,8. В результате получится вес материала, необходимый для строительства ленточного бутового контура.

Особенности устройства фундамента из бута

Чтобы бутовый фундамент ленточного типа простоял не один десяток лет, необходимо соблюдать некоторые важные правила

Чтобы бутовый фундамент ленточного типа простоял не один десяток лет, необходимо соблюдать некоторые важные правила:

• Глубина копки траншеи должна опускаться ниже уровня промерзания грунта. Такое заглубление конструкции сделает её более прочной и не позволит низким температурам воздействовать на основание контура.
• Более продвинутые мастера могут использовать технологию расширения фундамента к низу. То есть, начинать кладку основания можно с большей его ширины и постепенно привести к желаемой.
• Монтировать контур из бутового камня нужно исключительно поверх песчаной и хорошо утрамбованной подушки. Кроме того сверху нужно уложить гидроизоляцию из рубероида, а сверху — небольшой слой раствора (примерно 15 см).
• Хоть природный камень и не подвержен воздействию влаги, все же в грунте лучше устроить гидроизоляцию для стенок основания. Для этих целей используют рубероид и мастику.
• Если стенки траншеи под фундамент осыпаются, то лучше сделать опалубку перед началом монтажа. Иначе попавший в раствор грунт способен полностью нарушить всю конструкцию впоследствии.
• Для первого слоя конструкции лучше использовать камни приблизительно одинаковой формы и только с ровными краями. Это позволит уберечь слой гидроизоляции от повреждений в процессе эксплуатации.
• Расстояние между камнями должно быть около 5-7 см. А все промежутки заполняются раствором.

Важно: бутовый фундамент монтируют по подобию кирпичной кладки, подгоняя камни киянкой.

• В рядах расположение камней стоит менять. То есть, один ряд материала кладут ложком, второй ряд — тычком.
• Чтобы проведение работ было ускорено, лучше выложить камни по всему периметру будущего фундамента. Все-таки их вес значителен, и подносить каждый из камней к точке проведения работ будет сложно.
• Когда все работы по монтажу основания будут закончены, необходимо залить сверху слой стяжки, которая выступит в роли выравнивающего основания под кладку или монтаж стен. Такую стяжку нужно армировать.
• Когда весь фундамент будет готов, его необходимо просушить в течение месяца. А чтобы сушка не была слишком быстрой, лучше накрыть всю конструкцию рубероидом и периодически смачивать её.
• Начинать выгонку стен лучше через год, когда ленточное основание устоится и переживет сезонные изменения грунта.

Важно: бутовый фундамент можно выкладывать только в тёплое время года. Поскольку низкие температуры вынуждают бут отнимать тепло у раствора. А это очень негативно сказывается на всей конструкции в целом.
