Гост цементы: ГОСТ 31108-2020 Цементы общестроительные. Технические условия / 31108 2020

ГОСТ Р 55224 — ЦЕМЕНТЫ ДЛЯ ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА (технические условия)

Настоящий проект стандарта не подлежит применению до его утверждения

Москва Стандартинформ 2019

Предисловие

1 РАЗРАБОТАН   Ассоциацией членов в области промышленности строительных материалов «Научно-исследовательский институт промышленности строительных материалов» и ООО Фирмой «Цемискон»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 144 «Строительные материалы (изделия) и конструкции»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от                                                  №

4 ВЗАМЕН ГОСТ Р 55224―2012

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок – в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

                                                                                                                                                                               © Стандартинформ, оформление, 2019

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии.

Содержание

1	Область применения …………………………………………………. .….
2	Нормативные ссылки ………………………………………………..……
3	Термины и определения …………………………………………..……
4	Классификация ……………………………………………………………
5	Технические требования ……………………………………..…………
6	Требования к материалам ………………………………………………
7	Упаковка …………..………………………………………………………
8	Маркировка …………………………………………………………………
9	Требования к безопасности …. . ………………………………………
10	Правила приемки …………………………………………………………
11	Подтверждение соответствия …………………………………………
12	Методы испытаний ………………………………………………………
13	Транспортирование и хранение ………………………………………
14	Гарантии изготовителя …………………………………………………
Приложение А	(справочное) Соотношение между марками цемента по ГОСТ 10178 и классами прочности цементов по ГОСТ 31108 ……………. .

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЦЕМЕНТЫ ДЛЯ ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

Технические условия

Cements for transport construction. Specifications

______________________________________________________________________

Дата введения ‒

1 Область применения

Настоящий стандарт распространяется на цементы, изготавливаемые на основе портландцементного клинкера нормированного состава и применяемые в транспортном строительстве для изготовления бетонов дорожных и аэродромных покрытий, мостовых конструкций, железобетонных изделий, в том числе железобетонных труб, шпал, опор линий электропередачи, бордюрного камня и др., бетонов дорожных оснований, а также для укрепления грунтов, для которых специальные требования к минералогическому составу клинкера не предъявляются (далее ― цементы), и устанавливает требования к цементам и компонентам их вещественного состава.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 310.4 Цементы. Методы определения предела прочности при изгибе и сжатии

ГОСТ 310.6 Цементы. Метод определения водоотделения

ГОСТ 3476 Шлаки доменные и электротермофосфорные гранулированные для производства цемента

ГОСТ 4013 Камень гипсовый и гипсоангидритовый для производства вяжущих материалов. Технические условия

ГОСТ 5382 Цементы и материалы цементного производства. Методы химического анализа

ГОСТ 10178 Портландцемент и шлакопортландцемент. Технические условия

ГОСТ 30108 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30515―2019 Цементы. Общие технические условия

ГОСТ 30744 Цементы. Методы испытаний с использованием полифракционного песка

ГОСТ 31108 Цементы общестроительные. Технические условия

ГОСТ Р ИСО 9001 Системы менеджмента качества. Требования

ГОСТ Р 51795 Цементы. Методы определения содержания минеральных добавок

ГОСТ Р 56588 Цементы. Метод определения ложного схватывания

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 30515.

4 Классификация

4.1 По назначению цементы для транспортного строительства подразделяют на:

— цемент для бетонов дорожных и аэродромных покрытий;

— цемент для бетонов дорожных оснований;

— цемент для изготовления железобетонных изделий и мостовых конструкций, применяемых в транспортном строительстве;

— цемент для укрепления грунтов.

4.2 Классификация цементов, указанных в 4.1, по типам и классам прочности приведена в таблице 1.

Таблица 1 ― Типы и классы прочности цементов для транспортного строительства

Назначение                цемента	Обозначение по назначению	Типы по вещественному составу	Классы          прочности
Для бетона дорожных и аэродромных покрытий	ДП	ЦЕМ I, ЦЕМ II/А-Ш*	32,5Н; 32,5Б; 42,5Н; 42,5Б; 52,5Н; 52,5Б
Для бетона дорожных оснований	ДО	ЦЕМ II/А-Ш, ЦЕМ II/В-Ш, ЦЕМ III/A, ЦЕМ V/A**	32,5Н; 32,5Б; 42,5Н
Для железобетонных изделий и мостовых конструкций	ЖИ	ЦЕМ I, ЦЕМ II/А-Ш*	32,5Н; 32,5Б; 42,5Н; 42,5Б; 52,5Н; 52,5Б
Для укрепления грунтов	УГ	Типы не устанавливают***. Содержание минеральных добавок допускается до 80 % массы цемента без учета материалов, содержащих сульфат кальция	22,5Н; 32,5Н
* Содержание доменного гранулированного шлака по ГОСТ 3476 в цементах типа ЦЕМ II/A-Ш должно быть не более 15 % суммарной массы основных компонентов цемента. ** Композиционный цемент типа ЦЕМ V/A допускается применять для бетона дорожных оснований только на основании заключения о его пригодности, выданного испытательным центром, аккредитованным на право выполнения испытаний цементов или бетонов. *** Возможность применения конкретного цемента должна быть подтверждена экспериментально.

Окончание таблицы 1

Примечание ― В настоящей таблице для цементов каждого назначения приведены разрешенные к применению типы и классы прочности цементов. В проектной документации указывают конкретный тип и класс прочности цемента из числа указанных в таблице, который должен быть применен при изготовлении бетонных и/или растворных смесей согласно данному проекту.

4.3 Условное обозначение цемента, кроме цемента для укрепления грунтов, должно включать в себя:

— наименование цемента по ГОСТ 31108;

— обозначение типа и класса прочности цемента в соответствии с таблицей 1;

— обозначение цемента по назначению в соответствии с таблицей 1;

— обозначение настоящего стандарта.

Примеры условного обозначения

Портландцемент для бетона дорожных и аэродромных покрытий ДП, типа ЦЕМ I, класса прочности 42,5Н

Портландцемент ЦЕМ I 42,5Н ДП ГОСТ Р 55224‒2019

Композиционный цемент для бетона дорожных оснований ДО, типа ЦЕМ V/A со смесью золы и шлака, класса прочности 32,5Н

Композиционный цемент ЦЕМ V/A (Ш-3) 32,5Н ДО ГОСТ Р 55224‒2019

В условное обозначение цемента допускается не включать его наименование по ГОСТ 31108, например:

ЦЕМ V/А (Ш-3) 32,5Н ДО ГОСТ Р 55224‒2019 ЦЕМ I 42,5Н ДП ГОСТ Р 55224‒2019

4.4 Условное обозначение цемента, предназначенного для укрепления грунтов, должно включать в себя слово «цемент», класс прочности цемента, обозначение по назначению УГ и обозначение настоящего стандарта.

Пример условного обозначения

Цемент класса прочности 22,5 Н для укрепления грунтов:

Цемент 22,5Н УГ ГОСТ Р 55224‒2019

4.5 Условное обозначение цемента, в котором содержание щелочных оксидов  не превышает 0,6 % его массы, дополняют словом «низкощелочной» или обозначением «НЩ». Обозначение «НЩ» помещают после обозначения класса прочности цемента.

Пример условного обозначения

Низкощелочной цемент со шлаком для бетона дорожных и аэродромных покрытий, класса прочности 42,5Б:

Низкощелочной цемент ЦЕМ II/А-Ш 42,5Б ДП ГОСТ Р55224‒2019

или

 ЦЕМ II/А-Ш 42,5Б НЩ ДП ГОСТ Р 55224‒2019

5 Технические требования

Цементы, применяемые в транспортном строительстве, должны соответствовать требованиям настоящего стандарта и изготавливаться по технологической документации, утвержденной предприятием-изготовителем.

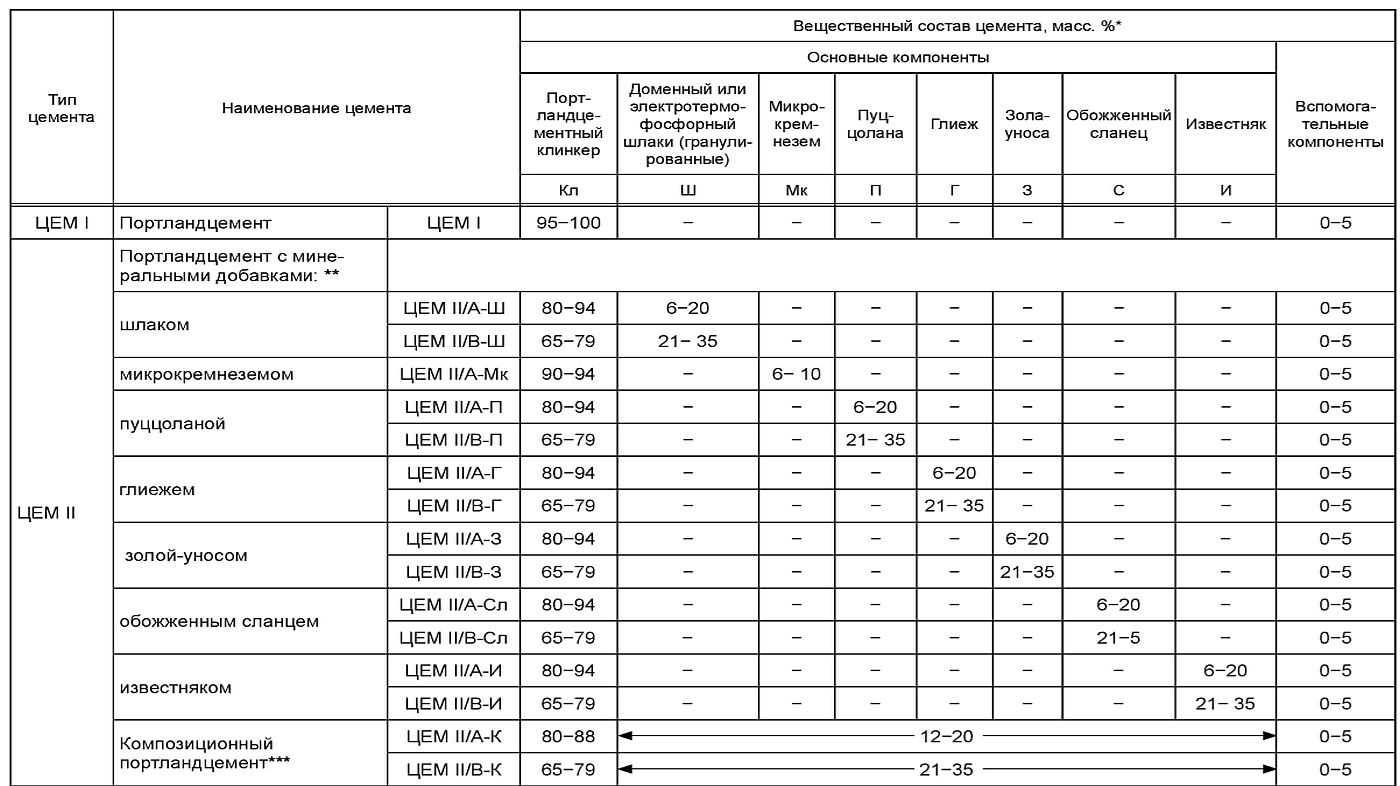

5.1 Вещественный состав цемента конкретного типа с учетом примечания к таблице 1 должен соответствовать ГОСТ 31108.

5.2 Прочность на сжатие цемента конкретного класса прочности в возрасте 2; 7 и 28 сут должна соответствовать требованиям ГОСТ 31108.

Примечание ― До отмены ГОСТ 10178 ориентировочное соотношение между марками цемента по ГОСТ 10178 и классами прочности по ГОСТ 31108 допускается определять по приложению А настоящего стандарта.

5.3 Прочность на растяжение при изгибе цемента для бетона дорожных и аэродромных покрытий и цемента для бетона дорожных оснований должна соответствовать значениям, приведенным в таблице 2.

Таблица 2 ― Прочность цементов на растяжение при изгибе

5.4 Удельная поверхность цемента для бетона дорожных и аэродромных покрытий и цемента для железобетонных изделий и мостовых конструкций при измерении методом Блейна должна быть не менее 280 и не более 400 м²/кг.

5.5 Начало схватывания цемента для бетона дорожных и аэродромных покрытий, цемента для бетона дорожных оснований и цемента для железобетонных изделий и мостовых конструкций, в том числе железобетонных труб, должно наступать не ранее 2 ч от начала затворения.

5.6 Цементы для транспортного строительства должны выдерживать испытания на равномерность изменения объема. Расширение цементов не должно превышать 10 мм.

5.7 Содержание щелочных оксидов  в пересчете на  в цементе для бетона дорожных и аэродромных покрытий не должно превышать 0,8 % массы цемента.

5.8 Водоотделение цемента для бетона дорожных и аэродромных покрытий и цемента для железобетонных изделий и мостовых конструкций должно быть не более 28 %.

5.9 Нормальная густота цемента для бетона дорожных и аэродромных покрытий не должна превышать 30 %.

5.10 Цемент для бетона дорожных и аэродромных покрытий не должен обладать признаками ложного схватывания.

5.11 Потеря массы при прокаливании цемента для бетона дорожных и аэродромных покрытий должна быть не более 2 %.

5.12 Содержание в цементах, применяемых для транспортного строительства, нерастворимого остатка, оксида серы, оксида магния и иона хлора, должно соответствовать требованиям ГОСТ 31108.

6 Требования к материалам

6.1 Портландцементный клинкер

Минералогический состав клинкера, используемого для изготовления цемента для бетона дорожных и аэродромных покрытий и цемента для железобетонных изделий и мостовых конструкций, должен соответствовать приведенному в таблице 3.

Таблица 3 ― Минералогический состав портландцементного клинкера

Для изготовления цемента для бетона дорожных оснований и укрепления грунтов применяют портландцементный клинкер, соответствующий требованиям ГОСТ 31108.

6.2 Минеральные добавки ‒ основные компоненты цемента

При изготовлении цемента для бетона дорожных и аэродромных покрытий и цемента для железобетонных изделий и мостовых конструкций в качестве основного компонента применяют только добавку доменного гранулированного шлака по ГОСТ 3476.

При изготовлении цемента для бетона дорожных оснований применяют минеральные добавки, предусмотренные ГОСТ 31108, в соответствии с типами цемента, приведенными в таблице 1.

При изготовлении цемента для укрепления грунтов применяют любые активные минеральные добавки или добавки-наполнители, не ухудшающие свойства цемента.

6.3 Вспомогательные компоненты цемента

При изготовлении цемента для бетона дорожных и аэродромных покрытий и цемента для железобетонных изделий и мостовых конструкций в качестве вспомогательного компонента допускается применять только доменный гранулированный шлак по ГОСТ 3476.

При изготовлении других видов цементов для транспортного строительства допускается применять любые вспомогательные компоненты вещественного состава цементов, соответствующие требованиям ГОСТ 31108.

6.4 Материалы, содержащие сульфат кальция

Для изготовления цементов применяют природный гипсовый, ангидритовый или гипсоангидритовый камень по ГОСТ 4013 или другие материалы, содержащие в основном сульфат кальция, по соответствующему нормативному документу.

6.5 Специальные и технологические добавки

Требования к специальным и технологическим добавкам ― по ГОСТ 31108.

При изготовлении цемента для бетона дорожных и аэродромных покрытий и цемента для железобетонных изделий и мостовых конструкций суммарное содержание органических добавок, вводимых в цемент, должно быть не более 0,15 % массы цемента в пересчете на сухое вещество.

Введение в состав цемента для бетона дорожных и аэродромных покрытий и цемента для железобетонных изделий и мостовых конструкций гидрофобных и пластифицирующих добавок запрещено.

Информация о наличии, виде и концентрации специальных и технологических добавок в цементах для транспортного строительства должна быть указана в документе о качестве продукции.

Согласие потребителя на введение специальных добавок должно быть указано в договорах (контрактах) на поставку цемента для транспортного строительства.

7 Упаковка

Упаковка цемента ― по ГОСТ 30515.

8 Маркировка

Маркировка цемента ― по ГОСТ 30515. Условное обозначение цемента ― по 4.3, 4.4 и 4.5 настоящего стандарта.

9 Требования безопасности

9.1 Удельная эффективная активность естественных радионуклидов А_эфф. в цементе должна быть не более 370 Бк/кг, а в компонентах, применяемых при его изготовлении, ― не более 740 Бк/кг.

9.2 При изготовлении и применении цемента должны выполняться требования гигиенических норм по содержанию цементной пыли в воздухе рабочей зоны и атмосфере населенных пунктов.

9.3 Не допускается вводить в цемент вспомогательные компоненты, специальные или технологические добавки, повышающие класс опасности цементов.

10 Правила приемки

10. 1 Приемку цемента, в том числе приемку в потоке, проводят по ГОСТ 30515.

10.2 Допускаются приемка и отгрузка потребителю партий цемента с малозначительными дефектами.

К малозначительным дефектам относят дефекты, указанные в п. 8.2 ГОСТ 30515―2019, а также единичные результаты испытаний, указанные в таблице 4.

Таблица 4 ― Малозначительные дефекты

10.3 Дефекты, превышающие указанные в таблице 4, считают значительными.

Партии цемента, в которых установлен значительный дефект, приемке в качестве цементов для транспортного строительства не подлежат. В отношении таких цементов должен быть применен порядок управления несоответствующей продукцией по ГОСТ ISO 9001, ГОСТ 30515, либо иной порядок, установленный изготовителем.

10.4 Каждая партия цемента или ее часть, поставляемая в один адрес, должна сопровождаться документом о качестве. Форма документа о качестве ― по ГОСТ 30515.

11 Подтверждение соответствия

11.1 Для подтверждения соответствия качества цемента требованиям настоящего стандарта и возможности его сертификации изготовитель должен проводить оценку качества цемента по переменным или по числу дефектных проб (приемочному числу).

11.2 Подтверждение соответствия проводят по результатам всех испытаний за период от 3 мес в соответствии с ГОСТ 30515.

11.3 Оценку качества цемента по переменным проводят по следующим показателям: прочность на сжатие, прочность на растяжение при изгибе, содержание оксида серы (VI) в цементе.

11.4 Оценку качества конкретного вида цемента по приемочному числу проводят по показателям, нормируемым для данного конкретного вида цемента: минералогическому составу портландцементного клинкера для производства цемента, удельной поверхности, началу схватывания, содержанию щелочных оксидов, равномерности изменения объема, водоотделению, нормальной густоте, потере массы при прокаливании, наличию признаков ложного схватывания.

12 Методы испытаний

12.1 Физико-механические показатели цемента определяют по ГОСТ 30744, водоотделение ― по ГОСТ 310.6.

Наличие признаков ложного схватывания определяют по ГОСТ Р 56588.

12.2 Химический состав цемента и материалов, применяемых при его изготовлении, определяют по ГОСТ 5382.

Содержание минералов  и содержание щелочных оксидов  в пересчете на  , %, вычисляют на основании результатов химического анализа портландцементного клинкера по формулам

12. 3 Вещественный состав цемента определяют по ГОСТ Р 51795 только в пробах, отобранных на предприятии-изготовителе, в порядке, установленном ГОСТ 30515. Вещественный состав цементов в пробах, отобранных из транспортных средств, в том числе при их разгрузке у потребителя или на промежуточном складе, допускается определять, если имеются пробы клинкера и минеральных добавок, использованных при изготовлении данной партии цемента, подтвержденные актами отбора проб по ГОСТ 30515.

При расчете содержания добавки по ГОСТ Р 51795 полученные результаты округляют до ближайшего целого числа.

12.4 Удельную эффективную активность естественных радионуклидов определяют по ГОСТ 30108.

13 Транспортирование и хранение

Транспортирование и хранение цементов ― по ГОСТ 30515.

14 Гарантии изготовителя

Гарантии изготовителя ― по ГОСТ 31108.

Приложение А

(справочное)

Соотношение между марками цемента по ГОСТ 10178

 и классами прочности цементов по ГОСТ 31108

[1]

Усредненное соотношение между марками цемента по ГОСТ 10178 и классами прочности цементов по ГОСТ 31108 приведено в таблице А. 1.

Соотношение рекомендуется применять для примерной оценки марки цемента по ГОСТ 10178, если фактически применяемый цемент квалифицирован классом прочности по ГОСТ 31108, а в нормативной, проектной или иной документации или в составе бетонных или растворных смесей предусмотрено применение цемента, качество которого задано марками по ГОСТ 10178, а также для примерной оценки класса прочности цемента, если его качество в документе о качестве изготовителя определено маркой по ГОСТ 10178.

Соотношение между марками и классами прочности цементов в таблице А.1 рассчитано с использованием формулы

где  ― прочность цемента на сжатие в возрасте 28 сут при испытании по ГОСТ 30744, МПа;

 ― прочность цемента на сжатие в возрасте 28 сут при испытаниях по ГОСТ 310.4, МПа.

Таблица А.1 ― Соотношение между марками и классами прочности на сжатие цемента

Марка цемента по ГОСТ 10178	Нормативная прочность по ГОСТ 10178, МПа	Средняя       прочность по ГОСТ 10178, МПа	Расчетная прочность по        формуле А. 1, МПа	Средняя расчетная прочность по формуле А.1, МПа	Соотношение средних         значений прочности, %	Класс прочности цемента по ГОСТ 31108
300	От 29,4 до 39,1	34,3	От 20,7 до 32,6	26,7	77,8	22,5
400	От 39,2 до 48,9	44,1	От 32,7 до 44,6	38,7	87,7	32,5; 42,5
500	От 49,0 до 53,8	51,4	От 44,7 до 50,7	47,7	92,8	42,5
550	От 53,9 до 58,7	56,3	От 50,8 до 56,7	53,7	95,4	42,5;  52,5
600	От 58,8 до 68,5	63,7	От 56,8 до 68,6	62,7	98,4	52,5

Примеры использования таблицы А.1

1)  Для цемента класса 42,5 с прочностью в возрасте 28 сут 45,3 МПа определить марку цемента по ГОСТ 10178.

Решение: в соответствии с таблицей А. 1 среднее соотношение прочности цементов по ГОСТ 31108 и ГОСТ 10178 в интервале расчетных прочностей от 44,7 до 50,7 МПа составляет 92,8 %. Прочность цемента при испытаниях по ГОСТ 310.4 равна (45,3/92,8)·100 = 48,8 МПа.

Цемент относится к марке 400 по ГОСТ 10178.

2) Для цемента марки 300 с прочностью в возрасте 28 сут 31,5 МПа определить класс прочности цемента.

Решение: в соответствии с таблицей А.1 среднее соотношение прочности цементов в интервале расчетных прочностей от 29,4 до 39,1 МПа составляет 77,8 %. Прочность цемента при испытаниях по ГОСТ 30744 равна (31,5·77,8)/100 = 24,5 МПа.

Цемент относится к классу 22,5 по ГОСТ 31108.

Для определения соотношения между классами цемента и марками по прочности можно также воспользоваться непосредственно формулой (А.1).

Оценка соотношения минимальной прочности цемента при изгибе по ГОСТ 10178 и ГОСТ 31108 представлена в таблице А.2.

Прочность цемента при изгибе в возрасте 28 сут при испытаниях по ГОСТ 310. 4 может быть рассчитана на основании прочности цемента при изгибе в возрасте 28 сут при испытаниях по ГОСТ 30744 по формуле:

где ― прочность цемента при изгибе в возрасте 28 сут при испытаниях по ГОСТ 310.4, МПа;

 ― прочность цемента при изгибе в возрасте 28 сут при испытаниях по ГОСТ 30744, МПа.

Таблица А.2 ― Соотношение между прочностью цемента при изгибе по ГОСТ 10178 и ГОСТ 31108

Пример использования таблицы А. 2

1 Для цемента класса прочности 42,5 с прочностью при изгибе в возрасте 28 сут 5,6 МПа по ГОСТ 30744 определить прочность цемента при изгибе в возрасте 28 сут по ГОСТ 310.4.

Решение: в соответствии с формулой (А.2) прочность цемента при изгибе в возрасте 28 сут при испытаниях по ГОСТ 310.4 равна 0,643·5,6 + 2,44 = 6,0 МПа.

Цемент имеет прочность при изгибе в возрасте 28 сут 6,0 МПа по ГОСТ 310.4 и соответствует цементу ПЦ 500 по ГОСТ 10178.

[1]  Настоящее приложение допускается применять до отмены ГОСТ 10178

Какие бывают марки цемента? Старый и новый ГОСТ цемента, какая марка цемента лучше?

Каждый человек, который первый раз сталкивается со строительными работами, сталкивается с задачей правильного выбора строительных материалов. Цемент по праву считается незаменимым стройматериалом, поэтому…

Марки цемента: расшифровка в соответствии со старым и новым ГОСТом

Каждый человек, который первый раз сталкивается со строительными работами, сталкивается с задачей правильного выбора строительных материалов. Цемент по праву считается незаменимым стройматериалом, поэтому в первую очередь нужно уметь разбираться в его видах и назначении. Сложности в основном возникают с расшифровкой марок цемента.

Существующие виды маркировки цемента

На современном строительном рынке РФ встречаются 3 разновидности марок цемента, что связано с разными стандартами, в соответствии с которыми завод-изготовитель выпускает свой продукт.

Все это может привести в замешательство начинающего строителя, а недобросовестные продавцы, пользуясь ситуацией, завышают цены на продукцию, мотивируя это тем, что один цемент изготовлен по европейскому стандарту, а другой – нет. При этом не существует совершенно никакой разницы! Поэтому предлагаем произвести сравнение марок цемента по старому и современному ГОСТам.

Буквенное обозначение в маркировке

По государственному стандарту 1985 года литерой «M» характеризовалось слово «марка». Применялось еще и буквосочетание «ПЦ», что обозначало портландцемент, а также значение марки по прочности или прочим характеристикам, которое прописывалось цифрами.

Также использовались и другие сочетания букв:

По евростандарту тоже применяются буквы кириллицы. Однако с расширением ассортимента видов цемента увеличились и трудности с расшифровкой обозначений. Добавилось понятие «ЦЕМ», то есть цемент. Литера, идущая за ним через дробь «/», говорит нам о подтипе материала «A» либо «B». Как правило, это объем различных добавок:

• «A» — 6-20 процентов;
• «B» — 20-35 процентов.

Ранее число добавок обозначалось сочетанием букв и цифр и выглядело следующим образом:

• Д0 – смесь не имеет никаких добавок;
• Д5 – до 5-ти процентов дополнительных веществ;
• Д20 – максимум 20 процентов.

В составах с количеством добавок от 20-ти до 80-ти проц. еще указывалась литера «Ш». Это обозначало, что в материале присутствуют доменные шлаки.

Примеры: ПЦ 400 Д20; М500 Д0.

Расшифровка марок цемента по EN 197-1

В новом ГОСТе наряду с объемом добавок имеется обозначение римскими цифрами цементной смеси по типу, плюс обозначение буквами минеральных заполнителей в соответствии с их составом.

Таблица типов цементов по новому стандарту:

Таблица добавок:

Показатели прочности на разрушение ранее выражались цифрами, идущими после букв. Например, М400, ПЦ 500. Чем больше цифра, тем выше предел прочности. Цементы производились по стандартному ряду: от 100 до 700 с промежутками в сто единиц.

В соответствии с современным ГОСТом прочностные характеристики выражаются в Мпа (мегапаскали). К примеру, 32,5 МПа – это по старому стандарту будет М400.

Таблица соответствия старых и новых обозначений:

Последняя литера в маркировке – это темп твердения:

• «Н» — стандартный срок затвердевания цементного раствора;
• «Б» — смеси быстрого твердения.

Для того, чтобы вам было более понятно, приведем пример расшифровки марки цемента в соответствии с евростандартом обозначений: ЦЕМ I 32.5Б – быстротвердеющий цемент портланд прочностью М400, в составе которого нет добавок.

Помимо приведенных параметров имеется еще ряд специальных, которые редко отображаются в маркировках или же оговариваются в отдельном порядке для специализированных и нестандартных разновидностей вяжущего.

Более подробную информацию относительно расшифровки марок цемента можно получить на консультации со специалистом интернет-магазина «Росцемент». Для этого необходимо связаться с нами по телефону +7 (499) 136-75-75 или заказать обратный звонок.

Ghost Concrete™ — цвет и дизайн

Сортировка по умолчаниюСортировать по популярностиСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Показаны все 16 результатов

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Cirrus Cloud

  CD2-GHO-01

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Цементная смесь

  CD2-GHO-02

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Lichen You

  CD2-GHO-03

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Экологичность

  CD2-GHO-04

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Весло

  CD2-GHO-05

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Ионическое море

  CD2-GHO-06

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Арктический голец

  CD2-GHO-07

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Лакированный белый

  CD2-GHO-08

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Серебристый

  CD2-GHO-09

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Коренные народы

  CD2-GHO-10

  Добавить в корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Дикий имбирь

  CD2-GHO-11

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Разрезной рельс

  CD2-GHO-12

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Tobacco Barn

  CD2-GHO-13

  Добавить в корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Calico Rock

  CD2-GHO-14

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Кедровый мост

  CD2-GHO-15

  В корзину

• Добавить в список желаний

  Призрачный бетон™

  0,00 $

  Carbon Star

  CD2-GHO-16

  В корзину

Исследование свойств цемента для тампонирования нефтяных скважин

NASA/ADS

Изучение свойств цемента для тампонирования нефтяных скважин

• Саламанова М. Ш.

Аннотация

Цель. Цементирование нефтяных и газовых скважин на достаточно большой глубине и при высоких температурах является достаточно сложным и энергоемким процессом, требующим применения специального цемента. Обзорный материал по тампонажным цементам подтверждает ответственность выбора данного вяжущего, способного гарантировать безопасный процесс бурения, тампонирования и эксплуатации нефтяных скважин. Приведена классификация колодезного цемента, поскольку известно, что при цементировании свободного пространства в колодце специалисты сталкиваются с различными трудностями, связанными с перепадами температуры, перепадами плотности земной коры. Метод. Исследования проводились в соответствии с нормативными документами ГОСТ 310.3-76 Цементы. Методы определения нормальной плотности, времени схватывания и равномерности изменения объема; ГОСТ 1581-2019Портландцементы для нефтяных скважин. Технические характеристики; ГОСТ 310.4-81 Цементы. Методы определения предела прочности при изгибе и сжатии.Результат. Изучены свойства тампонажного цемента ПЦТ-И100, для замедления схватывания растворной смеси на 10-14 часов в систему вяжущего с водой затворения введены добавки «Сульфацел» и замедлители схватывания «НТФ». Результаты исследований показали, что применение антипиреновых добавок замедляло твердение системы в первые 10 часов, но после схватывания цементный камень быстро набирал недостающую прочность. Водопотребность тампонажного цемента достаточно высокая 33-35%, что является обязательным для получения подвижной растворной смеси с учетом ее закачки насосами в пространство нефтескважины. Назначение тампонажного цемента подтверждает ответственность и важность выбора вяжущего для тампонирования скважин и определяется различными факторами, в частности, гидрогеологическими условиями, температурой, уровнем грунтовых вод в слоях земной коры.

Публикация:

Вестник Дагестанского государственного технического университета технических наук

Дата публикации:

май 2022

DOI:

10.
